Les joints de dilatation pour pipelines sont des composants flexibles installés dans les systèmes de tuyauterie pour absorber les changements dimensionnels causés par la dilatation et la contraction thermiques, ainsi que pour amortir les vibrations, réduire le bruit et compenser les désalignements mineurs de l'installation. Sans joints de dilatation, la croissance thermique dans les longs tronçons de canalisations générerait d'énormes contraintes pouvant endommager les pompes, les vannes, les buses et la canalisation elle-même.Technologie des pipelines de Yangzhou Tianshunfabrique trois familles principales de joints de dilatation : soufflets métalliques, caoutchouc et tissu, chacun étant conçu pour des conditions spécifiques de pression, de température et de fluide.

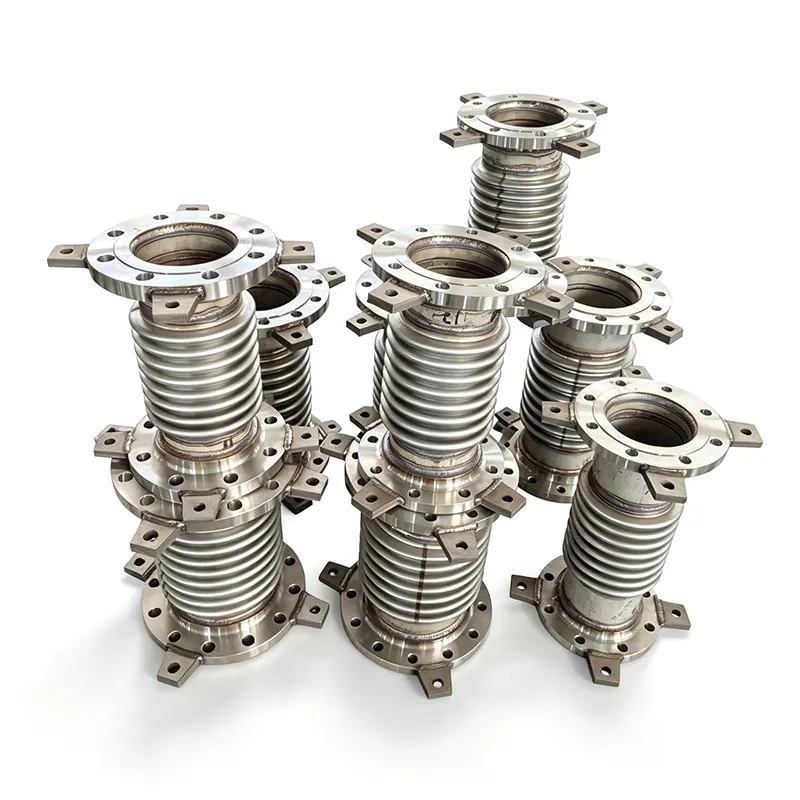

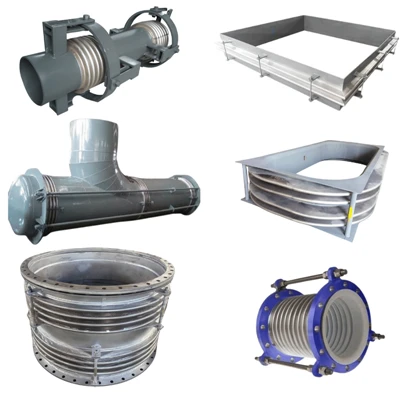

Les compensateurs métalliques, également appelés compensateurs à soufflet, sont construits à partir d'un ou plusieurs éléments à soufflet alambiqués en acier inoxydable combinés à des raccords d'extrémité tels que des brides, des extrémités à souder ou des raccords filetés. Ils sont conçus pour les systèmes de tuyauterie sous pression et peuvent absorber les mouvements axiaux, latéraux et angulaires individuellement ou en combinaison.
Les configurations vont des simples unités monoaxiales aux conceptions complexes liées, universelles, articulées et à pression équilibrée qui contiennent une poussée de pression ou restreignent le mouvement à des plans spécifiques. Les soufflets sont généralement constitués d'acier inoxydable 304, 321 ou 316L, avec des options fortement alliées telles que l'Inconel ou l'Hastelloy disponibles pour un service corrosif ou à haute température. Les pressions nominales couvrent le vide complet jusqu'à plusieurs centaines de bars, en fonction du diamètre et du nombre de plis du soufflet.
| Élément de paramètre | Exemples de valeurs communes |
| Diamètre nominal (DN) | DN50 - DN3000 (des dimensions non standard peuvent être fabriquées selon les dessins.) |
| Pression de conception (PN) | PN10, PN16, PN25, PN40 |
| Température de conception | -196°C à +800°C |
| Matériau du soufflet | SS304, SS316L, Inconel 625 |
| Type de connexion | Bride , Soudage |
| Capacité de mouvement | Axial, Latéral, Angulaire (mm/°) |
| Vie en fatigue | 1 000, 3 000, 5 000 cycles |
Les joints de dilatation en caoutchouc offrent une alternative légère et amortissant les vibrations aux unités métalliques pour les applications à basse pression. Fabriqués à partir de caoutchouc synthétique renforcé tel que l'EPDM, le NBR, le néoprène ou les variantes doublées de PTFE, ils absorbent les mouvements thermiques, réduisent le bruit solidien et compensent le désalignement entre la tuyauterie et l'équipement. Ils sont largement utilisés dans le traitement de l'eau, le CVC, les stations de pompage et les lignes de transfert de produits chimiques où la résistance à la corrosion et l'absorption des chocs sont des priorités.

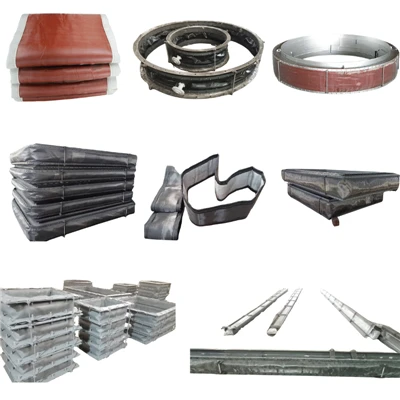

Les joints de dilatation en tissu ou non métalliques sont principalement conçus pour les conduits basse pression et les systèmes de fumées fonctionnant à des températures élevées. Ils sont constitués de plusieurs couches de tissus haute température, d’isolants et de matériaux d’étanchéité encadrés par du métal ou de l’acier. Capables d'absorber de grandes quantités de mouvements axiaux, latéraux et angulaires avec une force de réaction très faible, les joints en tissu sont courants dans les centrales électriques, les installations de valorisation énergétique, les fours à ciment et les systèmes d'échappement industriels fonctionnant jusqu'à 1 000 °C et au-delà avec une isolation appropriée.
| Tableau des paramètres | Exemples de valeurs communes |
| Température de service | 400°C-1000°C |
| Pression de fonctionnement | ± 50 kPa (basse pression) |
| Type de média/gaz | Gaz de combustion, air chaud, gaz corrosifs |
| Couches de tissu | PTFE, silicium, fibre céramique |
| Longueur face à face | 200 mm - 500 mm (personnalisable) |
| Matériau du cadre | Acier au carbone, Q235, SS304 |
Notre gamme de joints de dilatation couvre les diamètres nominaux allant du DN25 (1 pouce) au DN4000 (160 pouces) et plus pour les unités en tissu personnalisées. Les dimensions face à face standard suivent les normes courantes de l'industrie, et des longueurs, capacités de mouvement et configurations d'extrémité personnalisées sont produites sur commande. Chaque joint est testé hydrostatiquement et cycliquement, le cas échéant, avec une traçabilité complète des matériaux, de la bobine à l'assemblage fini.
Tous les joints de dilatation sont conçus et fabriqués conformément aux normes internationales, notamment EJMA, ASME B31.1, ASME B31.3, EN 14917 et GB/T 12777. Nous sommes également certifiés ISO 9001 : 2015 et pouvons fournir des unités marquées CE pour le marché européen.
Intégration avec les systèmes de support de canalisations
Les joints de dilatation sont presque toujours spécifiés dans le cadre d'une analyse complète de la flexibilité de la tuyauterie, travaillant aux côtés des supports à ressort et des supports de tuyaux rigides pour contrôler à la fois le mouvement et la charge. Sur les lignes présentant une croissance thermique verticale importante, les suspensions à ressorts variables ou constantes supportent le poids du tuyau tandis que le joint de dilatation absorbe le déplacement axial et latéral. Pour les systèmes soumis à des événements dynamiques tels que des coups de bélier ou des charges sismiques, des amortisseurs hydrauliques sont souvent installés en parallèle avec des joints de dilatation pour restreindre les mouvements brusques tout en permettant un déplacement thermique progressif.
Notre gamme complète de produits comprend également des supports de sabots de tuyauterie, des supports de tuyauterie pré-isolés pour les lignes cryogéniques et à haute température, ainsi qu'une gamme complète de supports et de supports à ressort, permettant aux clients de se procurer des joints de dilatation et leur matériel de support associé auprès d'un seul fabricant.
Les joints de dilatation sont spécifiés dans pratiquement tous les secteurs de l'industrie de transformation : production d'électricité (thermique, nucléaire, renouvelable), pétrole et gaz (raffineries, pipelines, terminaux GNL), traitement de l'eau et des eaux usées, usines pétrochimiques et pharmaceutiques, traitement minier et minéral, production alimentaire et de boissons, chauffage urbain et systèmes CVC des bâtiments.
Chaque joint de dilatation est soumis à des tests de pression et à une inspection dimensionnelle avant expédition depuis notre usine de fabrication de 35 000 m² à Jiangsu, en Chine. Notre équipe d'ingénierie aide les clients avec des calculs de mouvements, des conseils de sélection de matériaux et des revues de conception personnalisées. Les délais de livraison standard varient de deux à quatre semaines selon la taille et la complexité, et les commandes urgentes peuvent être traitées sur accord préalable. Avec plus de 14 ans d'expérience dans la fourniture de composants de pipelines dans plus de 45 pays, nous servons les entrepreneurs EPC, les sociétés d'ingénierie et les utilisateurs finaux du monde entier.
Quel type de joint de dilatation dois-je choisir : en métal, en caoutchouc ou en tissu ?
Sélectionnez en fonction de la pression, de la température et du fluide. Les joints à soufflet métallique supportent des pressions élevées et une large plage de températures et constituent la norme par défaut pour la tuyauterie de procédé. Les joints en caoutchouc excellent en termes d'amortissement des vibrations et de résistance à la corrosion dans l'eau et dans les applications chimiques douces. Les joints en tissu sont utilisés pour les conduits de grand diamètre, basse pression et haute température, tels que les systèmes de fumées et d'échappement.
Quels mouvements un joint de dilatation peut-il absorber ?
Selon la conception, les joints de dilatation peuvent absorber les mouvements axiaux (compression/extension), latéraux (décalage perpendiculaire) et angulaires (rotation), individuellement ou en combinaison. Les unités à soufflet unique gèrent principalement les mouvements axiaux, tandis que les conceptions universelles, à charnières et à cardan sont utilisées pour les déplacements latéraux et angulaires.
Ai-je besoin de supports à ressort lorsque j’installe un joint de dilatation ?
Dans la plupart des cas, oui. Les joints de dilatation absorbent le mouvement thermique mais ne sont pas conçus pour supporter le poids des tuyaux. Les supports à ressort variable ou les supports à ressort constant supportent la charge morte du tuyau et de son contenu tout en permettant au joint de dilatation de se déplacer librement. La sélection appropriée des supports fait partie d'une analyse complète des contraintes des canalisations.
Quelles normes respectent vos joints de dilatation ?
Nos joints de dilatation métalliques sont conçus selon les normes EJMA et sont conformes aux normes ASME B31.1, ASME B31.3, EN 14917 et GB/T 12777. Les unités en caoutchouc et en tissu sont conformes aux normes ISO, EN et ASTM applicables. Le marquage CE et l'inspection par un tiers sont disponibles sur demande.
Quelle est la durée de vie typique d’un joint de dilatation ?
La durée de vie dépend de la température, de la pression, des cycles de mouvement, de la corrosion du fluide et de la qualité de l'installation. Un joint à soufflet métallique correctement dimensionné et installé dure généralement 10 à 20 ans en service industriel normal. Les joints en caoutchouc et en tissu ont généralement une durée de vie plus courte et sont considérés comme des éléments d’usure remplaçables. Nous pouvons fournir sur demande des données de cycle de fatigue pour des conceptions de soufflets spécifiques.
