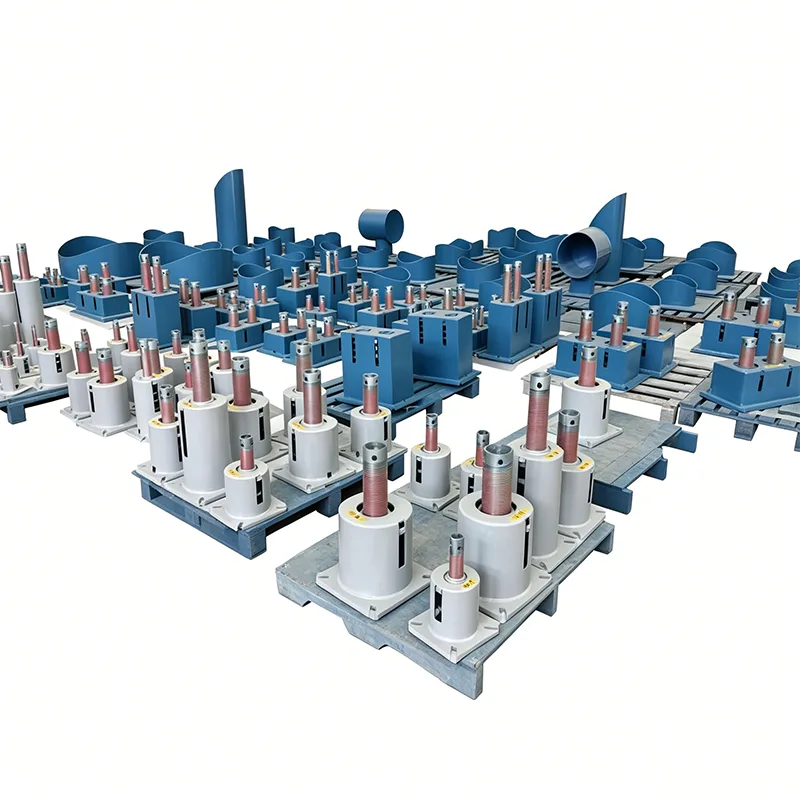

Cintres à ressort résistants à la corrosion pour la suspension et les vibrations des pipelines aériens

La plupart des gens les appellent des cintres à ressort, certains les appellent des supports à ressort, et sur le terrain, vous entendrez les deux. Chez Tianshun, nous ne nous attardons pas sur le nom : ce qui compte, c'est que lorsqu'un tuyau doit être suspendu à une poutre structurelle tout en se déplaçant librement selon les cycles thermiques, l'assemblage fonctionne. Nous les construisons pour les centrales électriques, les supports de canalisations de raffineries et les lignes de traitement depuis 14 ans, et nos supports à ressort soutiennent actuellement les canalisations dans plus de 45 pays.

Un support à ressort fait deux choses à la fois : il supporte tout le poids du tuyau par le haut et se déplace avec le tuyau lorsqu'il se dilate ou se contracte. Contrairement à une tige de suspension rigide, qui pend simplement là, un cintre à ressort reste engagé sur toute la plage de mouvement. Ceci est particulièrement important sur les longs tronçons droits de canalisations surélevées où la croissance thermique peut s'accumuler rapidement. Pour les lignes où la charge doit rester presque constante quelle que soit la distance parcourue par le tuyau, de nombreux projets les combinent avecsupports à ressort constantssur le même support. Pour les lignes moins critiques, standardsupports à ressorts variablesfont souvent le travail - même style de boîtier de suspension à ressort, juste une disposition de ressort interne différente.

Où s'adaptent les supports à ressort dans un système de tuyauterie

Un cintre à ressort ne fonctionne pas seul. Sur un support à tuyaux typique, vous verrez des supports à ressort travailler aux côtés de supports de tuyaux rigides et de sabots de tuyaux qui supportent le poids à des altitudes inférieures. Aux points de raccordement à haute température ou à proximité des connexions d'équipements, des supports sont souvent spécifiés car ils libèrent de l'espace au sol et permettent aux tuyaux de se déplacer dans plusieurs directions. Lorsque la ligne est froide ou réfrigérée, l'association du support avec des supports de tuyaux pré-isolés au point de serrage empêche le givrage et maintient le système d'isolation intact. De nombreuses spécifications de projet font également référence à l'ensemble de l'ensemble simplement comme faisant partie d'un ensemble de supports à ressorts : la différence est en réalité simplement un montage en haut par rapport à un montage en bas.

Ce qui entre dans un assemblage de suspension à ressort

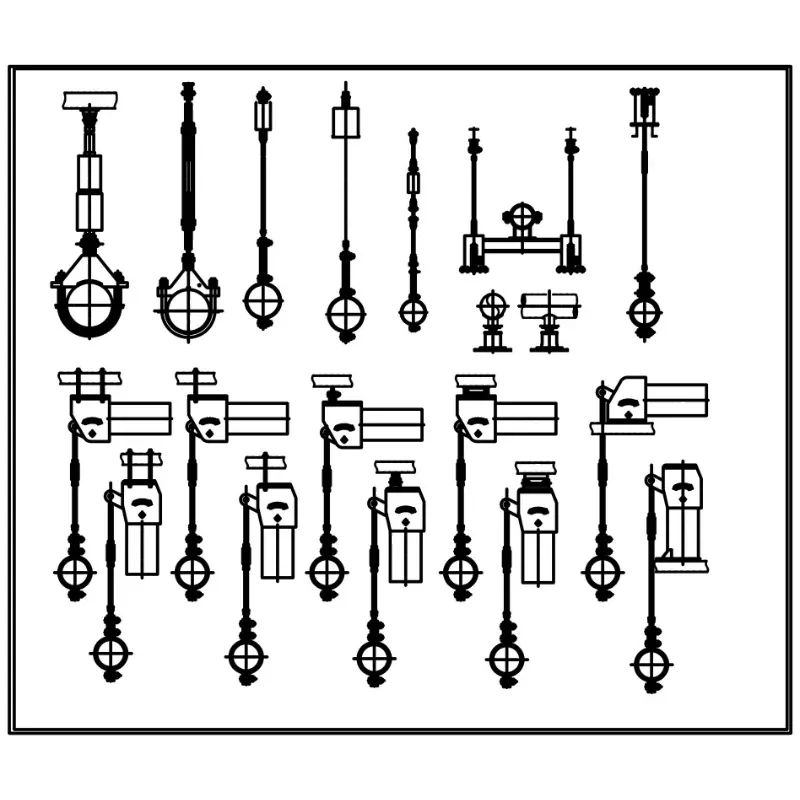

Un cintre à ressort n'est pas seulement un ressort dans une boîte de conserve. C'est une assemblée. Voici ce que nous utilisons généralement :

Chaque lot de matériaux est accompagné de rapports de tests d'usine, et nous remontons au numéro de coulée. Si votre spécification nécessite une certification 3.2 (EN 10204), nous avons ce qu'il vous faut.

Normes auxquelles nous construisons

Nous fabriquons des cintres à ressort pour répondre à :

ANSI/MSS SP-58 — Supports et supports de tuyaux

ASME B31.3 — Tuyauterie de procédé

GB/T17116

Spécifications DIN, JIS ou spécifiques au projet si nécessaire

Notre usine fonctionne sous la norme ISO 9001:2015, ce qui signifie des procédures documentées à chaque étape, depuis l'arrivée des matières premières jusqu'aux tests de charge finaux.

Questions que nous recevons

Q1 : Quand dois-je utiliser un support à ressort au lieu d'un support à ressort monté sur la base ?

Lorsque le tuyau est en hauteur et qu'il n'y a pas de plate-forme en acier sur laquelle s'asseoir. Les supports de tuyaux, les lignes aériennes et la tuyauterie des chaudières sont des cas classiques. Les cintres se fixent à l'acier suspendu et descendent jusqu'au tuyau. Il s'agit de savoir où se trouve votre point d'appui, pas du mécanisme à ressort.

Q2 : Puis-je obtenir la même plage de charge dans un cintre que dans un ressort de base ?

En général, oui. Nos cintres à ressorts variables couvrent quelques centaines de kilogrammes jusqu'à plus de 20 tonnes par cintre. Les cintres à ressort constant montent plus haut. Si vous avez besoin de quelque chose de très lourd – disons 40 tonnes sur une tige – nous pouvons le construire, mais il est plus logique de nous en parler d’abord afin que nous puissions examiner les options de répartition de la charge.

Q3 : Comment testez-vous les cintres à ressort ?

Nous réglons le ressort à la charge spécifiée, le faisons fonctionner sur toute sa course et vérifions que la force reste dans les limites de tolérance. Pour les suspensions à ressort constant, nous traçons la courbe charge-déformation et confirmons qu'elle est plate dans la marge de conception. Les échelles de déplacement sont vérifiées et toutes les connexions sont inspectées pour vérifier la qualité du filetage et l'intégrité des soudures.

Q4 : Quel est votre délai de livraison standard ?

Pour les assemblages de suspension standard avec des plages de charges communes, 20 à 25 jours. Si vous avez besoin de matériel en acier inoxydable 304, de revêtements spéciaux ou de voyages non standard, comptez 30 à 40 jours. Les grands projets bénéficient d'un calendrier de production dédié et nous vous donnerons un engagement ferme de livraison avec le devis.

Q5 : Comment sont-ils expédiés ?

Les ensembles de suspension sont décomposés en pièces faciles à gérer (boîtier à ressort, jeu de tiges et pince) emballées ensemble dans des caisses en bois avec doublure imperméable. Chaque caisse est étiquetée avec le numéro d'étiquette de suspension afin que l'équipe du chantier puisse immédiatement les faire correspondre au dessin de support de tuyau.

Personnalisation que nous traitons régulièrement

De nombreux clients pensent que les cintres à ressort ne sont proposés que comme articles standard du catalogue. Ce n'est pas ainsi que nous travaillons. La plupart des cintres à ressort que nous expédions comportent au moins un détail personnalisé, que ce soit :

Déplacement prolongé pour s'adapter aux mouvements sismiques importants

Longueurs de tige personnalisées pour des dégagements aériens spécifiques

Construction en acier inoxydable pour environnements côtiers ou corrosifs

Matériau de ressort haute température pour conduites fonctionnant à plus de 400°C

Systèmes de peinture spéciaux : époxy, apprêt riche en zinc ou revêtement marin

Vous n'avez pas besoin d'installer votre tuyau sur notre support. Nous fabriquerons le support pour votre tuyau.

Ce que nous avons appris de projets réels

Quelques points pratiques à connaître si vous rédigez une spécification de support de canalisation :

Sur les longues courses droites, ne réparez pas tous les points d'appui. Laissez les cintres à ressort absorber la croissance et placez les ancrages de manière stratégique. Nous pouvons vous aider à déterminer quels supports vont où où si votre ingénieur en contrainte de tuyauterie fournit les données de mouvement.

Si le tuyau est isolé, précisez le type de collier et l'alignement à l'avant. La modernisation de l'isolation à un point de suspension après l'installation est compliquée et coûteuse.

Pour les installations extérieures dans des zones humides ou côtières, spécifiez une quincaillerie en acier inoxydable ou au moins une galvanisation à chaud. Les tiges en acier au carbone ont fière allure au premier jour, mais ne le seront plus après deux saisons des pluies.

La voie Tianshun

Nous ne sommes pas une société commerciale qui met les pièces de quelqu'un d'autre dans notre boîte. Nous les fabriquons dans notre propre usine à Yangzhou. Nous achetons l’acier, usinons les composants, enroulons et testons les ressorts, assemblons les unités, les peignons, les emballons et les expédions. Il n’y a pas d’étape intermédiaire où la qualité se perd.

Au fil des années, nous avons fourni des ensembles complets de suspensions à ressort pour des projets qui se sont déroulés sans problème au démarrage et pendant des années d'exploitation. C'est pourquoi plus de 70 % de nos clients reviennent — non pas parce que nous sommes les moins chers (nous sommes justes, pas bon marché), mais parce que les cintres arrivent à temps, correspondent aux dessins et continuent de faire leur travail.

Si vous évaluez un projet qui nécessite des supports à ressorts, des supports à ressorts constants ou des sabots de tuyauterie pré-isolés, envoyez-nous vos fiches techniques ou majorations. Nous établirons un devis approprié – directement en usine, sans majorations cachées – et si vous le souhaitez, nous vous guiderons à travers la logique de conception derrière notre sélection. Vous êtes également invités à visiter l’usine et à voir par vous-même la chaîne de production.
