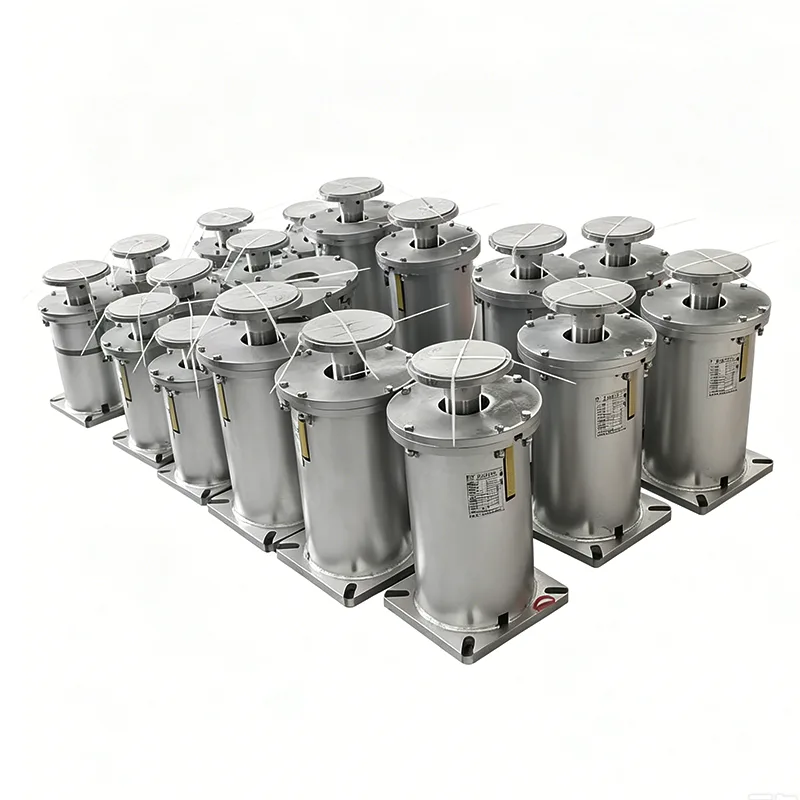

Supports variables réglables de ressort pour le mouvement thermique de pipeline avec des charges variables

Tous les tuyaux n'ont pas besoin d'une force de soutien constante. En fait, la plupart des conduites que nous traitons (tuyauterie de procédé, collecteurs de services publics, conduites d'eau de refroidissement) fonctionnent très bien avec un support à ressort variable. ÀTianshun, nous fournissons des unités à ressorts variables depuis notre usine de Yangzhou depuis 14 ans, et il s'agit probablement du type de support à ressort le plus courant que nous expédions. Si vous avez traversé un support de tuyaux de centrale électrique ou une raffinerie, il est probable que les boîtes à ressort que vous avez vues suspendues à l'acier ou posées sur des poteaux en T étaient des supports à ressort variables.

Cette figure montre la courbe de performance de charge-déplacement d'un support/suspension à ressort variable, y compris les paramètres clés de charge et de déplacement pour vérifier la précision de charge et la fiabilité opérationnelle du produit.

Chaque unité est soumise à un étalonnage de charge et à des tests de performances avant expédition. L'écart de charge de réglage est contrôlé à ± 5 %, conformément à la norme internationale ANSI/MSS‑SP‑58‑2018 ainsi qu'à NB/T47039‑2013.

Les produits répondent aux exigences techniques des systèmes de tuyauterie électriques, pétrochimiques et autres systèmes de tuyauterie industriels. Selon MSS‑SP‑58‑2018, la variabilité de charge maximale autorisée pour les unités à ressorts variables ne doit pas dépasser 25 % de la charge chaude de fonctionnement sur la course de travail complète.

Spécifications techniques du produit

Tableau des spécifications des suspensions à ressorts variables	Exemple
Type/configuration du cintre	Types A, B, C, D, E, F, G
Taille du ressort / No.	N° 0 - N° 22
Gamme de voyage	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Charge de fonctionnement	0,2 kN - 400 kN
Charge installée (charge froide)	kN / kgf
Charge de fonctionnement (charge chaude)	kN / kgf
Direction du mouvement	Vers le haut/vers le bas
Variabilité (%)	≤ 25 % (standard)
Traitement de surface	Galv à chaud/peint
Matériau du boîtier	Acier au carbone (Q235/Q355)

L'idée est simple : lorsque le tuyau monte ou descend en raison de la dilatation thermique, le ressort à l'intérieur se comprime ou se détend et la force de support change un peu. C'est la partie "variable". Le changement de force est prévisible et reste dans une plage déjà autorisée par votre ingénieur en matière de contraintes de tuyauterie. Lorsque la variation de charge autorisée est, disons, de 15 % ou 20 %, il n'est pas nécessaire de dépenser plus pour unsupport de ressort constant. Vous obtenez la même fonction – absorption des déplacements verticaux, transport de poids – à moindre coût et avec une conception plus simple et plus compacte. C'est pourquoi les spécifications du projet répertorient souvent les supports de ressorts variables par défaut, n'appelant que le type constant pour les points de liaison critiques.

Supports à ressorts variables dans une vue d'ensemble

Sur le support à tubes, un support à ressort variable se pose rarement tout seul. Il fonctionne généralement de pair avec des supports de tuyaux rigides et des sabots de tuyaux qui supportent le poids mort et guident le tuyau. Le ressort variable gère le mouvement vertical. Lorsque le même élément à ressort est installé dans un assemblage connecté par le haut suspendu à un plafond en acier, l'ensemble de l'installation est souvent appelé un support à ressort - il s'agit toujours d'un mécanisme à ressort variable, simplement installé à l'envers. Et sur les conduites froides isolées, vous verrez souvent le support à ressort associé à un support de tuyau pré-isolé au point de contact du tuyau, afin que l'isolation ne soit pas écrasée et que le tuyau froid ne transpire pas.

Qu'y a-t-il à l'intérieur d'un support à ressort variable

Nous gardons notre conception simple et robuste. Voici un aperçu des matériaux de construction typiques que nous utilisons :

Composant	Matériel	Pourquoi nous l'utilisons
Ressort hélicoïdal	Acier à ressort 60Si2MnA ou 50CrVA	Longue durée de vie, préréglée et testée en charge
Logement (peut)	Acier au carbone Q235B, peint en bleu RAL 5015	Robuste, soudable, résistant aux intempéries
Capuchon à ressort / bride de charge	Acier forgé Q235B ou 20#	Transfère uniformément la charge du tuyau au ressort
Indicateur de voyage et balance	Acier inoxydable ou aluminium anodisé	Lecture claire, ne rouille pas
Raccordement inférieur (douille filetée ou bride)	Acier au carbone A105	NPT standard ou à bride sur demande

Tous les fils à ressort sont accompagnés de certificats de test en usine. Nous grenaillons les ressorts et les préréglons avant l'assemblage, ce qui élimine tout jeu initial et garantit que la courbe charge-déformation correspond aux données de conception.

Normes auxquelles nous travaillons

ANSI/MSS SP-58 – régissant la conception et la fabrication des supports de tuyauterie

ASME B31.3 – tuyauterie de procédé, largement référencée par les EPC

GB/T 17116 – Norme chinoise pour les supports et supports de tuyaux

Certification des matériaux EN 10204 3.1 comme norme pour les commandes à l'exportation

Notre usine applique un système de gestion de la qualité ISO 9001 : 2015. Chaque étape, depuis la réception de l'acier jusqu'au test de charge final, est documentée.

Foire aux questions

Q1 : À quelle variation de charge dois-je m'attendre ?

Généralement entre 10 et 25 % de la charge à chaud, selon la raideur du ressort et la course du tuyau. Votre rapport sur les contraintes des canalisations vous indiquera quelle est la variation autorisée. Si le rapport indique une limite étroite – disons inférieure à 5 % – c'est à ce moment-là que vous passerez à un support à ressort constant. Pour tout le reste, la variable convient.

Q2 : De quelles informations avez-vous besoin pour sélectionner ou proposer un support à ressort variable ?

Envoyez-nous la charge chaude, la charge froide, ainsi que l'ampleur et la direction du mouvement vertical (vers le haut ou vers le bas). Un dessin de support de tuyau annoté ou une isométrique de contrainte est utile. Nous sélectionnerons la bonne taille et la bonne série de ressorts et vous enverrons une fiche technique avec toutes les valeurs calculées avant de commencer la fabrication.

Q3 : Vos supports à ressorts variables sont-ils interchangeables avec d’autres marques ?

En termes de fonctionnalité, oui. Nous pouvons faire correspondre les plages de charge et les dimensions de l'enveloppe aux séries industrielles les plus courantes (types A, B, C, D, E, F, G selon MSS SP-58). Si votre projet dispose déjà des numéros de pièces d'un fournisseur spécifique, donnez-les-nous et nous établirons des références croisées. Sachez simplement que des différences dimensionnelles mineures peuvent exister — nous les signalerons avant de passer commande.

Q4 : Quel est le délai de livraison typique ?

Unités de plage de charge standard : 20 à 25 jours. Si vous avez besoin d'un boîtier non standard, d'une peinture spéciale ou d'une garniture en acier inoxydable, prévoyez 30 à 40 jours. Nous conservons un stock décent de ressorts hélicoïdaux et de composants de boîtes courants, ce qui accélère les choses.

Q5 : Puis-je obtenir un prototype ou un échantillon de pré-production ?

Oui. Pour les grands projets, nous pouvons construire une ou deux unités d’échantillonnage pour approbation avant de passer en production complète. Le coût de l’échantillon peut souvent être crédité sur la commande principale.

Les tests de charge ne sont pas facultatifs

Chaque support à ressort variable qui sort de la porte est testé en charge. Nous réglons le ressort à la charge froide spécifiée, puis le faisons fonctionner plusieurs fois sur toute sa course, en vérifiant la charge aux positions froide et chaude. La balance de voyage est calibrée et verrouillée. Un certificat de test résumant les valeurs de charge réelles est inclus dans la documentation d'expédition. Une inspection tierce par SGS, Bureau Veritas ou TÜV est disponible sur votre demande.

Personnalisation que nous effectuons quotidiennement

Certains clients pensent qu'un support à ressort variable est un pur article de catalogue. D’après notre expérience, peut-être la moitié de ce que nous fournissons a une touche personnalisée :

Longueurs de déplacement non standard (nous avons fait plus de 200 mm sur des unités variables)

Hauteurs de boîtier étendues ou réduites pour s'adapter à un espace limité

Boîtiers et matériel en acier inoxydable pour les environnements offshore ou chimiques

Revêtements spéciaux : systèmes de peinture marine offshore, peinture aluminium haute température

Conceptions à double ressort pour charges lourdes dans une boîte compacte

Œillets de levage, cellules de pesée ou transducteurs de position intégrés

Dites-nous simplement à quoi ressemble l'installation et nous élaborerons une conception pratique.

Notes du monde réel provenant de l'usine

Voici quelques éléments que nous avons appris en expédiant des supports à ressorts variables à des projets à travers le monde :

Si le déplacement de votre tuyau est vers le haut, assurez-vous que le support peut supporter la charge froide vers le haut sans que le ressort ne se desserre. Nous vérifierons cela dans le cadre de notre sélection.

Sur les supports de tuyaux extérieurs, spécifiez une galvanisation à chaud ou un bon système de peinture. La peinture bleue d'usine standard convient parfaitement à l'intérieur, mais après quelques moussons, l'acier au carbone montrera de la rouille. Un petit plus sur le revêtement évite de nombreuses plaintes sur le chantier.

Vérifiez toujours le jeu autour du boîtier du ressort. Parfois, l'emplacement du support est étroit entre deux éléments structurels et un diamètre de boîte standard ne convient pas. Faites-le-nous savoir tôt et nous ajusterons la conception.

Pourquoi vous procurer vos supports à ressorts variables auprès de Tianshun ?

Nous ne sommes pas un intermédiaire. Nous concevons, fabriquons, testons et expédions depuis notre propre usine à Yangzhou, Jiangsu. Cela signifie que lorsque vous parlez à nos ingénieurs, vous parlez aux personnes qui fabriquent réellement le produit. Nos supports à ressorts variables ont été installés dans des centrales électriques à cycle combiné, des supports de canalisations de raffineries, des terminaux de regazéification de GNL, des unités de traitement chimique et des aciéries. Plus de 70 % de notre activité est récurrente, non pas parce que nous sommes les moins chers, mais parce que nos supports arrivent à temps, correspondent aux fiches techniques et ne causent pas de problèmes lors de la mise en service.

Si le calendrier de votre projet est serré, nous pouvons conserver un stock de ressorts finis et les assembler rapidement selon vos paramètres de charge. Pour les commandes groupées importantes, nous proposons des prix compétitifs directement en usine et travaillerons avec vous sur un calendrier de livraison qui correspond à votre séquence de construction.

Envoyez-nous vos dessins de support de canalisation, vos données de charge ou simplement une brève description de ce dont vous avez besoin. Nous vous répondrons avec un devis approprié, comprenant le prix d'usine et le délai de livraison, généralement dans les 24 heures. Et si vous souhaitez visiter l’usine et voir comment nous les fabriquons, vous êtes plus que bienvenu.
