Yangzhou Tianshun Pipeline Technology Co., Ltd., fondée en 2012, fabrique une gamme complète de produits en stricte conformité avec la norme HG/T 20644 sur les supports et cintres à ressorts variables. Le support à ressort variable de type F est le produit de support de type base de la série standard, spécialement conçu pour le support inférieur des pipelines. Il est largement utilisé dans les systèmes de pipelines de petite et moyenne cylindrée dans les industries énergétiques, pétrochimiques, métallurgiques et autres, et est l'un des modèles à ressorts variables les plus largement utilisés en ingénierie.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |

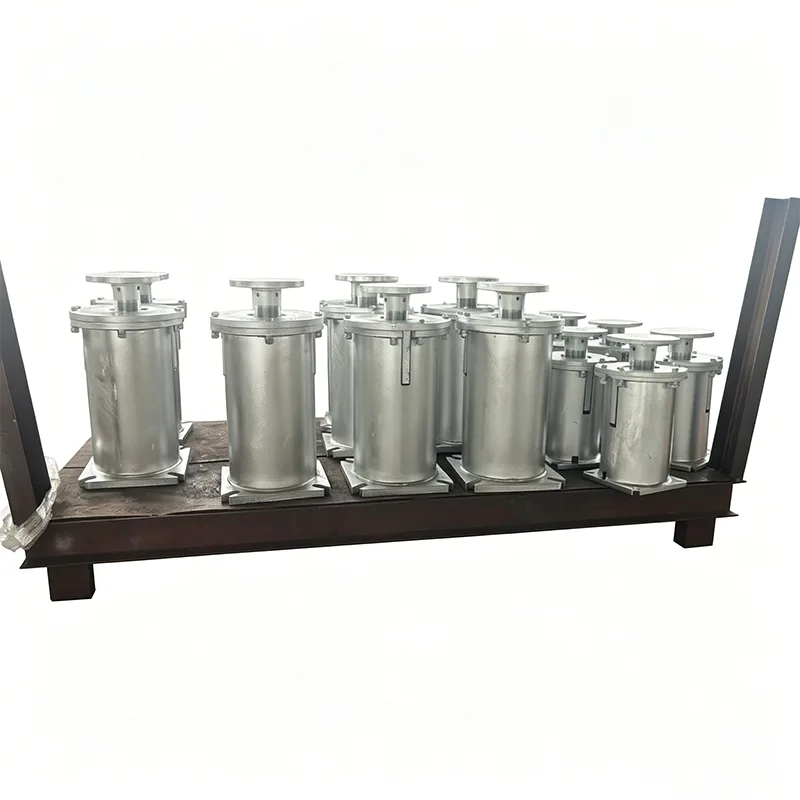

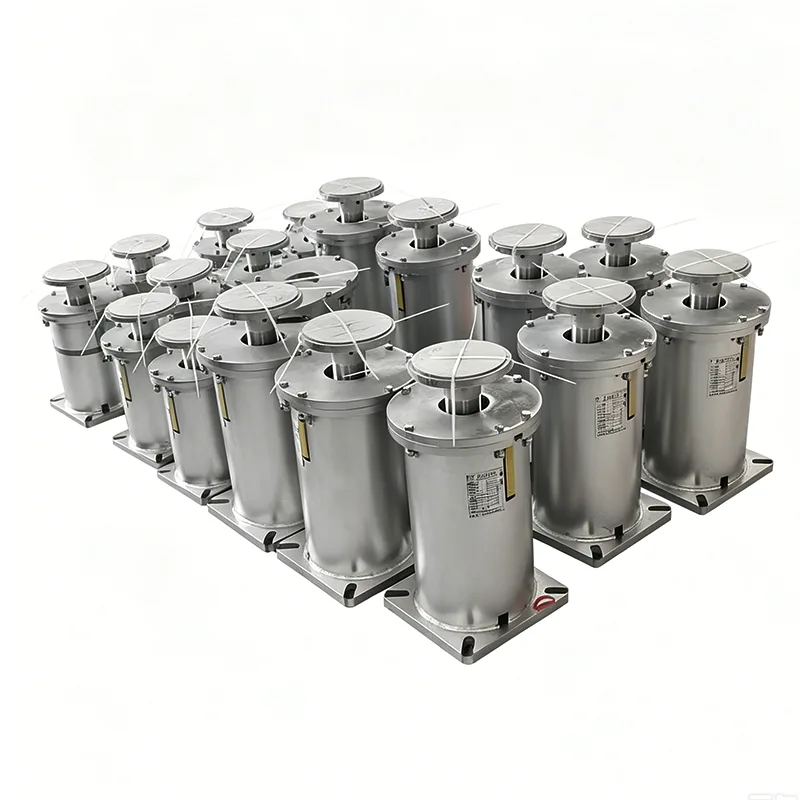

Le support à ressort variable de type F adopte une structure en caisson verticale, composée des parties suivantes :
▶ Plaque de base : plaque de base de support large, reliée à la fondation
▶ Cylindre à ressort : ressort de compression hélicoïdal cylindrique intégré
▶ Plaque supérieure : plaque de charge, reliée au support de tuyau
▶ Plaque indicatrice de déplacement : marquée des positions d'état froid et chaud
▶ Boulon de verrouillage : verrouillé pendant le transport et l'installation
▶ Boulon de réglage de la hauteur : réglage précis de la charge sur site
Entièrement conforme à la norme HG/T 20644, interchangeable avec les produits d'autres fabricants
Série de charges et de déplacements standardisés, pratique pour la sélection des instituts de conception
Dimensions d'installation unifiées, pratiques pour les achats d'ingénierie
Ressort précomprimé selon la charge de conception, verrouillé en position froide
Il suffit de retirer les boulons de verrouillage après l'installation sur site pour pouvoir l'utiliser
Pas besoin de régler la compression du ressort sur place
Conception verticale, petite surface au sol
Hauteur totale 200-400 mm, adaptée aux occasions où l'espace est limité
Centre de gravité bas, bonne stabilité
L'ensemble ressort peut être retiré et remplacé séparément
Indication claire du déplacement, lors de l'inspection
Aucune pièce d'usure, conception sans entretien
|
Série de déplacement |
Plage de charge |
Numéro de printemps |
Plage de rigidité |
Taille du corps |
Taille de la plaque de base |
|
Déplacement de 30 mm |
0,2 kN ~ 22 kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215mm |
170×120mm |
|
Déplacement de 60 mm |
0,2 kN ~ 42 kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265mm |
170×120mm |
|
Déplacement de 90 mm |
0,5 kN ~ 65 kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315mm |
215 × 160 mm |
|
Déplacement de 120 mm |
0,5 kN ~ 90 kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365mm |
215 × 160 mm |
Norme d'exécution : HG/T 20644-2024Taux de changement de charge : ≤25 % (exigence standard)Matériau du ressort : acier à ressort 50CrVAMatériau de la coque : Q235BTraitement anticorrosion : dérouillage par sablage + apprêt époxy riche en zinc + couche de finition

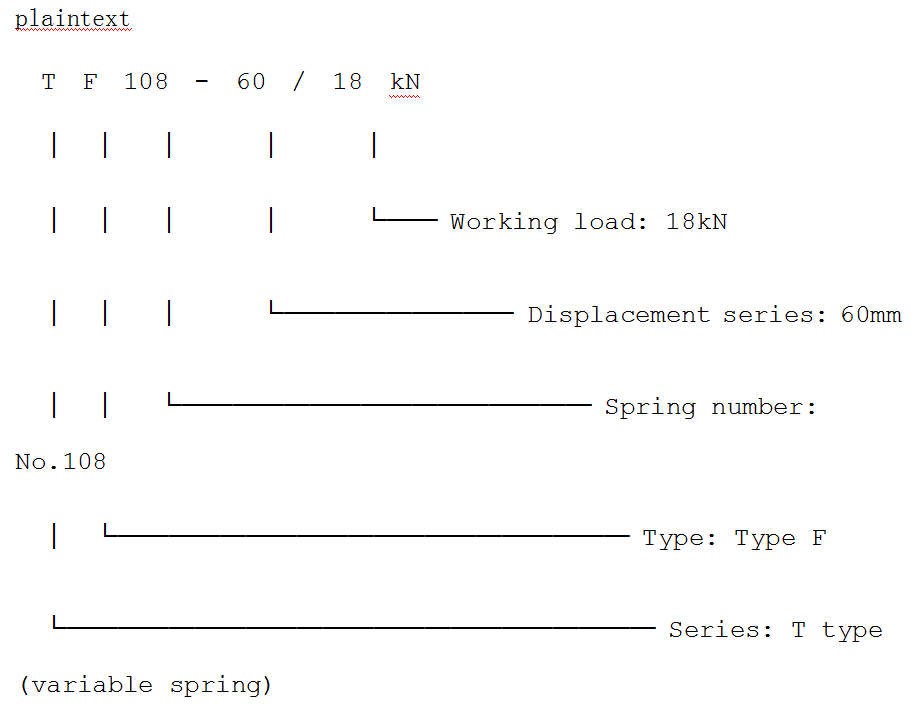

Exemple de codage de modèle standard de support à ressort variable de type F :
▶ Charge de travail du pipeline (kN)
▶ Déplacement thermique vertical du pipeline (mm)
▶ Sens de déplacement (vers le haut/vers le bas)
▶ Degré de corrosion environnementale
Notre équipe de professionnels peut directement fournir des modèles précis de produits de type F en fonction des paramètres de pipeline que vous fournissez.
▶ Charge de travail du pipeline : 15 kN
▶ Déplacement thermique du pipeline vers le haut : 40 mm
1. Déterminez la série de déplacement : déplacement de 40 mm, sélectionnez la série de 60 mm (marge de réserve)
2. Calculer la charge à chaud : déplacement vers le haut, relâchement du ressort, diminution de la charge
3. Vérifiez le tableau de rigidité du ressort : sélectionnez le ressort n° 106, rigidité 0,25 kN/mm.
4. Calculer le changement de charge : 40 mm × 0,25 kN/mm = changement de 10 kN
5.Vérifiez le taux de changement : 10 kN / 15 kN = 6,7 % ≤ 25 %, répondant aux exigences
La sélection du support à ressort variable de type F semble compliquée, mais suit en réalité les normes. Nous fournissons un service de sélection gratuit : il vous suffit de fournir les paramètres du pipeline et nous vous fournirons des modèles précis.
|
Scénario d'application |
Caractéristiques des conditions de travail |
Pourquoi choisir le type F |
|
Canalisations de couche inférieure dans les galeries de canalisations |
Pipelines de couche la plus basse, pas de points de levage au-dessus |
Support vers le haut depuis le sol de la galerie de tuyaux |
|
Pipelines sur plates-formes d'équipement |
Disposé sur des plates-formes de structure en acier |
Repose directement sur les poutres en acier de la plate-forme |
|
Canalisations d'entrée et de sortie de pompe |
Déplacement ≤50mm, charge stable |
Modèle standard, faible coût |
|
Conduites d'eau en circulation |
Température normale, petit déplacement |
Le ressort variable répond pleinement aux exigences |
|
Conduites d'air comprimé |
Pression Stable, petit changement de température |
Le type F a le rapport coût-performance le plus élevé |
|
Conduites de vapeur auxiliaires |
Température moyenne, déplacement ≤50mm |
Le ressort variable répond aux exigences |
|
Pipelines de solvants chimiques |
Température normale, pas de grande fluctuation de température |
Le type standard F est universel |
Inspection spéciale des ressorts : test de charge à 100 % pour chaque ressort, courbe de rigidité record
Réglage de pré-compression : compressé avec précision jusqu'à la position froide selon les exigences de la commande, verrouillé
Étalonnage de l'indication de déplacement : position de la plaque indicatrice précise à ± 1 mm
Traitement anti-corrosion : sablage de qualité Sa2,5, épaisseur de revêtement ≥80μm
Contrôle d'apparence : contrôle complet des soudures, des dimensions et des marquages
Stock disponible : modèles courants (TF030-TF120, cylindrée 30/60/90) en stock
Livraison rapide : commandes de stock expédiées sous 3 jours, commandes personnalisées 7 à 10 jours
Prix de gros : prix échelonné pour les achats groupés d’ingénierie
Documentation complète : chaque lot de produits est accompagné d'un certificat de qualification, d'un rapport d'essai de ressort, d'une notice d'installation
Sélection gratuite : des ingénieurs professionnels effectuent des calculs de sélection pour garantir un modèle précis
Disposition de dessin : Fournir des dessins de dimensions d'installation standard pour coopérer avec la conception
Support technique : Répondre à diverses questions lors de l'installation, de la mise en service et de l'utilisation
Garantie de qualité : garantie produit de 2 ans, remplacement gratuit en cas de dommages non humains
Intervention d'urgence : fournir des solutions aux problèmes sur site dans les 24 heures
Pièces de rechange : ensembles de ressorts, boulons et autres pièces d'usure d'origine
Le support à ressort variable de type F est un produit général standard dans l'industrie chimique, et également le modèle à ressort variable le plus largement utilisé en ingénierie. Nous nous concentrons sur la production en série standard depuis 14 ans, avec une qualité de produit stable et une livraison dans les délais, et avons réalisé des projets d'ingénierie dans plus de 40 pays à travers le monde. Choisissez le type F standard, choisissez la fiabilité et la commodité.
