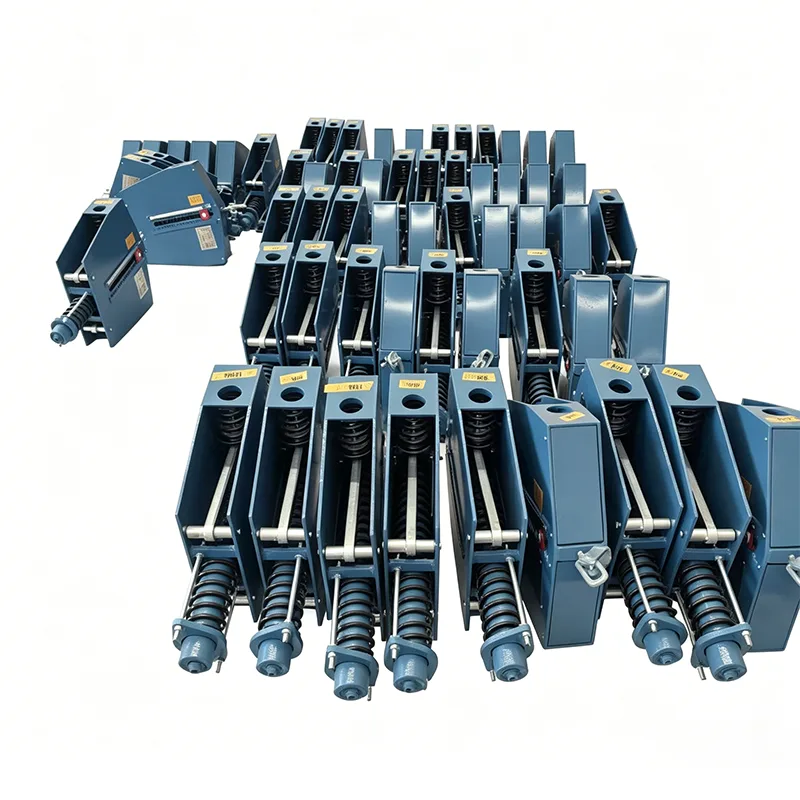

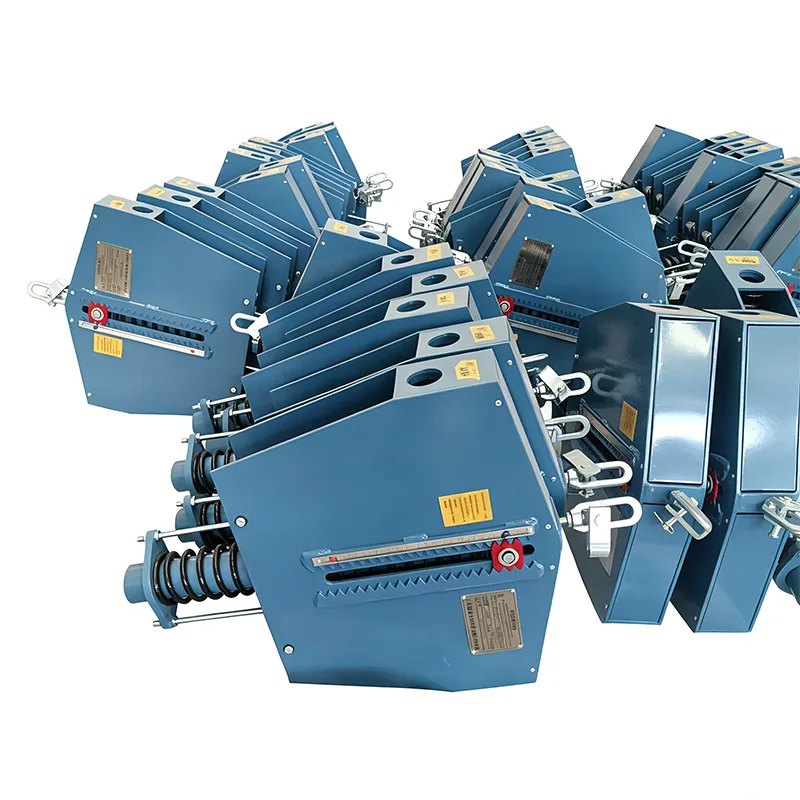

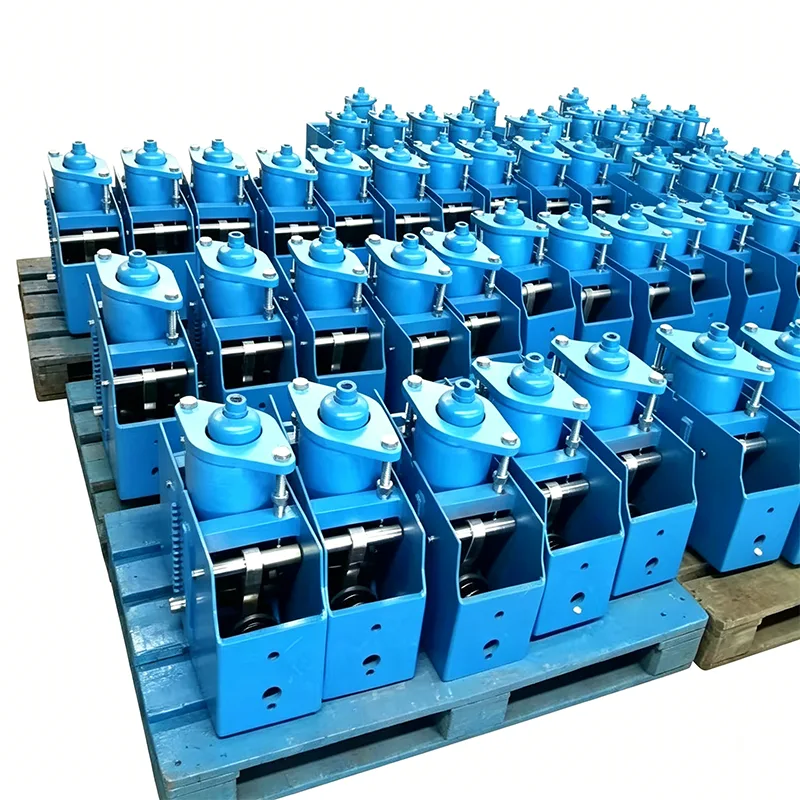

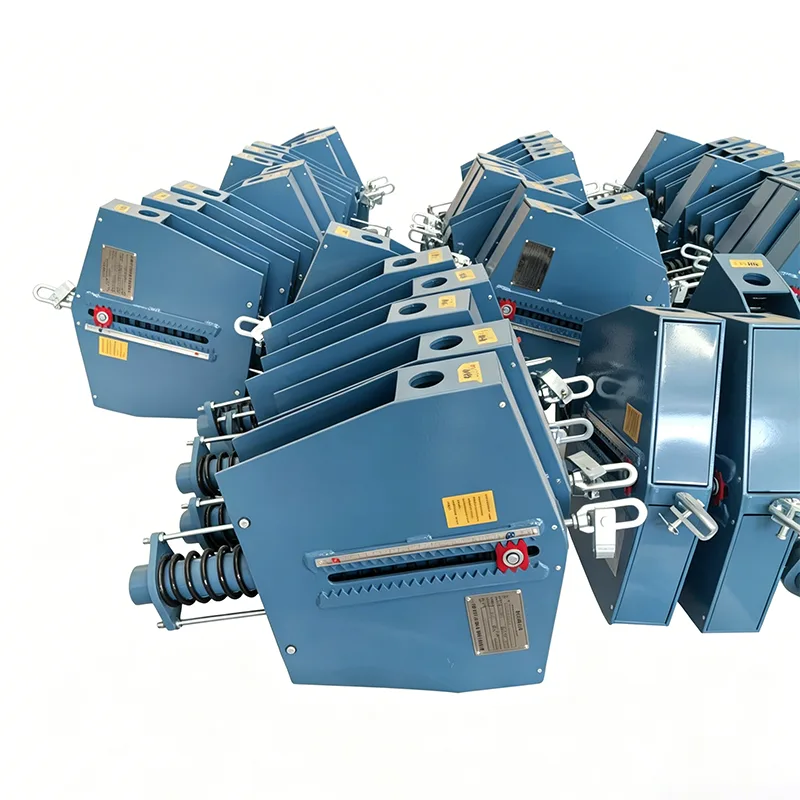

Support à ressort constant pour tuyau de vapeur

Les conduites de vapeur génèrent un déplacement thermique important pendant leur fonctionnement et sont très sensibles aux variations de charge. Lorsque la température du pipeline passe de la température ambiante à la température de fonctionnement, un déplacement vertical allant de plusieurs centimètres à plusieurs dizaines de centimètres se produit. Si des dispositifs de support conventionnels sont adoptés, la charge fluctuera considérablement en fonction du déplacement, ce qui entraînera une concentration des contraintes sur les canalisations, des dommages aux connexions de l'équipement et même une rupture des canalisations. Le support à ressort constant du tuyau de vapeur est une unité de support dédiée développée pour résoudre de tels problèmes. Il fournit une force de support presque constante tout au long de la course de déplacement, garantissant un fonctionnement sûr et fiable des systèmes de tuyauterie de vapeur.

Principe de fonctionnement et composition structurelle

Conçu sur la base du principe de l'équilibre des moments, le support à ressort constant du tuyau de vapeur convertit la force élastique des ressorts en force de soutien stable via un mécanisme de liaison. Lorsque le pipeline se déplace verticalement, la déformation du ressort est compensée par le système de liaison pour maintenir une force de sortie stable, le taux de variation de charge étant contrôlé à moins de 5 %.

Les produits standards se composent des composants de base suivants :

▶  Assemblage de ressorts : fabriqué à partir d'acier à ressorts allié à haute résistance et soumis à plusieurs processus de traitement thermique.

▶ Mécanisme d'équilibrage des moments : liaison et assemblage de came usinés avec précision.

▶ Dispositif de réglage de la charge : permet un réglage précis sur site de la charge de sortie.

▶  Indicateur de déplacement : affiche clairement le déplacement réel des pipelines.

▶ Boîtier et ensembles de connexion : fabriqués en acier au carbone de qualité supérieure avec traitement de surface anticorrosion.

Spécifications techniques du produit

Caractéristiques techniques de base

▶ Excellentes performances de force constante : taux de variation de charge ≤ 5 % sur toute la course, dépassant les exigences des normes nationales.

▶ Grande plage de déplacement : le déplacement maximal atteint jusqu'à 400 mm, parfaitement adapté aux conduites de vapeur à haute température de grand diamètre.

▶ Couverture complète des charges : une série complète de charges nominales de 0,5 kN à 500 kN est disponible.

▶ Structure compacte : adoptant une conception spatiale optimisée, son volume global est 20 % plus petit que les supports à ressorts constants traditionnels.

▶ Installation facile : préréglé à la charge spécifiée avant la livraison, ne nécessitant qu'une simple fixation pour la mise en service sur site.

▶ Haute sécurité et fiabilité : équipé d'une protection contre les surcharges et de dispositifs de limite de déplacement pour éviter les dommages accidentels.

Comparaison des performances avec les supports à ressorts variables

Paramètres techniques standards

Scénarios d'application typiques

Le support à ressort constant pour canalisations de vapeur est principalement appliqué aux systèmes de canalisations de vapeur présentant un déplacement thermique important et des exigences strictes en matière de stabilité de charge :

▶ Conduites de vapeur principales et conduites de vapeur de réchauffage des centrales thermiques

▶  Systèmes de canalisations de vapeur dans l'îlot conventionnel des centrales nucléaires

▶  Conduites de transport de vapeur à haute température dans les raffineries de pétrole

▶  Conduites à vapeur dans les usines sidérurgiques

▶  Conduites principales d'eau chaude et de vapeur à haute température pour le chauffage central urbain

▶  Systèmes de tuyauterie de chauffage à vapeur dans les usines chimiques

Pour les applications ci-dessus, le support à ressort variable pour pipeline ne peut plus répondre aux exigences opérationnelles lorsque le déplacement du pipeline dépasse 100 mm ou qu'un contrôle strict de la variation de charge est requis. Dans de tels cas, des supports à ressorts constants sont obligatoires pour garantir la sécurité du système.

Fabrication et contrôle qualité

Yangzhou Tianshun Piping possède 14 ans d'expérience professionnelle dans la production de supports à ressorts constants, équipés d'installations de production complètes et d'instruments de test de précision. Nous avons mis en place un système complet de contrôle de qualité rigoureux pour garantir que tous les produits sont conformes aux normes internationales :

1. Inspection des matières premières entrantes : tous les matériaux en acier sont accompagnés de certificats de matériaux originaux et sont soumis à une analyse spectrale et à des tests de propriétés mécaniques.

2.Usinage de précision : les composants clés sont traités par des centres d’usinage CNC pour garantir une précision dimensionnelle élevée.

3. Test de performance du ressort : chaque ressort passe des tests de fatigue et un étalonnage de charge de 100 000 cycles.

4. Test de performance globale : chaque unité finie est soumise à un test de force constante sur toute la course avant la livraison.

5. Vérification par un tiers : les rapports de tests émis par SGS, BV, TUV et d'autres organisations tierces faisant autorité sont disponibles sur demande.

Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment CE et API.

Lignes directrices de sélection et services de soutien

Les supports de tuyauterie doivent être sélectionnés en fonction du déplacement du pipeline et de la sensibilité de la charge : choisissez le support à ressort variable pour le pipeline si le déplacement vertical du pipeline est inférieur à 100 mm et que le système n'est pas sensible aux fluctuations de charge. Sélectionnez le support à ressort constant lorsque le déplacement dépasse 100 mm ou si le pipeline a une sensibilité élevée à la variation de charge.

Nous fournissons une gamme complète de services de soutien professionnels :

▶  Analyse gratuite des contraintes de la tuyauterie et calcul de la sélection des suspensions et des supports

▶  Conception et fabrication de supports à ressorts constants non standards

▶  Conseils d'installation et service de mise en service sur site

▶ Garantie de 12 mois, avec réparation ou remplacement gratuit des produits défectueux pendant la période de garantie

▶  Fourniture de pièces de rechange à long terme et assistance technique continue
