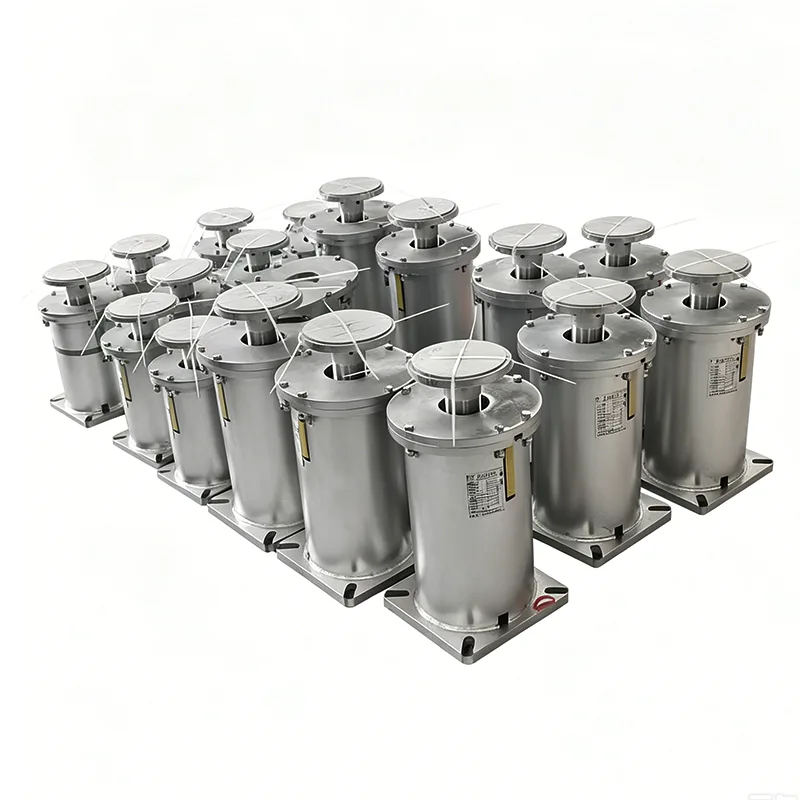

Supports à ressort robustes pour la dilatation thermique et la portance des pipelines industriels

Nous avons fabriqué des supports à ressorts àTianshundepuis 14 ans maintenant. Ce ne sont pas la partie la plus voyante d’un système de tuyauterie, mais lorsqu’une centrale thermique démarre ou qu’une conduite de GNL refroidit, ce sont ces composants qui font silencieusement le gros du travail. Plus de 70 % de nos commandes proviennent de clients réguliers : des EPC, des sociétés d'ingénierie et des propriétaires d'usines qui ont essayé le reste et restent fidèles à nous. Nos supports de ressorts sont utilisés dans plus de 45 pays, des raffineries du Moyen-Orient aux usines chimiques d'Asie du Sud-Est.

Cette figure montre la courbe de performance de charge-déplacement d'un support/suspension à ressort variable, y compris les paramètres clés de charge et de déplacement pour vérifier la précision de charge et la fiabilité opérationnelle du produit.

Chaque unité est soumise à un étalonnage de charge et à des tests de performances avant expédition. L'écart de charge de réglage est contrôlé à ± 5 %, conformément à la norme internationale ANSI/MSS‑SP‑58‑2018 ainsi qu'à NB/T47039‑2013.

Les produits répondent aux exigences techniques des systèmes de tuyauterie électriques, pétrochimiques et autres systèmes de tuyauterie industriels. Selon MSS‑SP‑58‑2018, la variabilité de charge maximale autorisée pour les unités à ressorts variables ne doit pas dépasser 25 % de la charge chaude de fonctionnement sur la course de travail complète.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

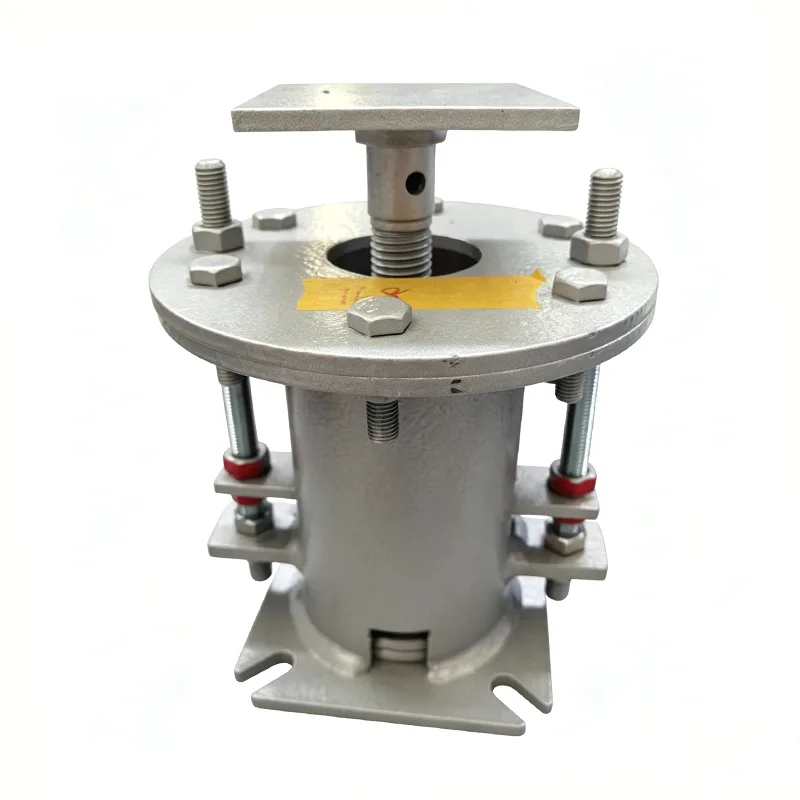

Lorsque vous spécifiez des supports à ressorts, la première véritable décision se situe entre deux types. Si le mouvement du tuyau est modéré et qu'une certaine variation de charge est acceptable, alorssupports à ressorts variablesfaire bien le travail et réduire les coûts. Si l'équipement connecté, comme une turbine à vapeur ou une buse de compresseur, ne peut pas tolérer de grands changements de charge, vous avez besoinsupports à ressort constants. Ils maintiennent une force de soutien presque plate sur toute la plage de déplacement. Nos ingénieurs vous aideront à choisir le bon type en fonction de vos données d'analyse des contraintes, et non de conjectures.

Comment fonctionnent les supports Spring dans un système de tuyauterie réel

Les supports Spring ne fonctionnent pas de manière isolée. Ils font presque toujours partie d’un accord de soutien plus vaste. Une configuration typique comprend des supports de tuyaux rigides ou des sabots de tuyaux pour supporter le poids, tandis que l'unité à ressort gère le mouvement thermique vertical. Lorsque vous devez soutenir une conduite froide, nous combinons souvent l'ensemble ressort avec des supports de tuyaux pré-isolés pour éviter la condensation et l'accumulation de glace au point de support. De nombreux clients les appellent également sous un nom différent – ​​cintres à ressort – en particulier lorsque l'unité est de type suspendu monté sur le dessus. Même famille de produits, juste un style de montage différent.

Matériaux que nous utilisons

Nous ne lésinons pas sur les matières premières. Chaque lot est accompagné de certificats d’usine et nous sommes heureux de partager une traçabilité complète avec votre équipe d’inspection.

Tous les matériaux proviennent d'aciéries chinoises approuvées. Si votre projet nécessite une nuance spécifique, telle que l'acier inoxydable duplex ou les alliages haute température, faites-le-nous savoir.

Normes que nous suivons

Nous fabriquons par défaut selon les normes suivantes, et pouvons nous adapter à d’autres sur demande :

ASME B31.3 – Tuyauterie de procédé

ANSI/MSS SP-58 – Supports et supports de tuyaux

GB/T 17116 – Norme chinoise pour les supports de tuyaux

Également disponible selon DIN, JIS ou selon les spécifications spécifiques à votre projet

Notre usine est certifiée ISO 9001:2015 et nous produisons une certification matérielle complète EN 10204 3.1 pour chaque expédition.

Questions courantes posées par nos clients

Q1 : Variable ou constante : comment puis-je décider ?

Si le déplacement de votre tuyau n'est pas énorme et qu'une variation de charge de, disons, 10 à 25 % est acceptable, un support à ressort variable fonctionnera bien et coûtera moins cher. Lorsque l'équipement connecté a une charge de buse autorisée stricte (typique sur les entrées de turbine, les connexions de compresseur ou la tuyauterie du réacteur), optez pour un support à ressort constant. Envoyez-nous vos données isométriques de contrainte ou de déplacement, et nous vous recommanderons le bon modèle, sans frais pour cela.

Q2 : Quelles capacités de charge et plages de déplacement pouvez-vous fournir ?

Pour les supports à ressorts variables, notre gamme standard couvre quelques centaines de kilogrammes jusqu'à plus de 20 tonnes par unité. Les supports à ressorts constants peuvent aller bien au-delà de 30 tonnes pour les lignes à parois épaisses. Course : généralement 0 à 150 mm pour les unités variables et jusqu'à 300 mm ou plus pour les types constants. Les plages de déplacement et les réglages de charge personnalisés sont monnaie courante pour nous.

Q3 : Combien de temps prend la livraison ?

Composants en stock et semi-finis : 20 à 25 jours. Commandes entièrement personnalisées : 30 à 40 jours. Si votre projet a un calendrier serré, parlez-en à notre équipe commerciale dès le début : nous pouvons souvent réorganiser les créneaux de production pour respecter les délais critiques.

Q4 : Comment les emballez-vous pour l’exportation ?

Les unités plus petites sont placées dans des caisses en bois fumigées. Les assemblages plus grands sont boulonnés sur des palettes en acier ou sur des cadres soudés avec emballage étanche. Nous expédions régulièrement vers des ports du Moyen-Orient, d'Asie du Sud-Est, d'Europe et d'Amérique du Sud. Nous n’avons reçu aucune réclamation pour dommages liés au transport au cours des trois dernières années.

Q5 : Pouvez-vous nous montrer des références de projets ?

Oui. Nous avons fourni des supports à ressorts et des ensembles complets de suspensions de tuyaux pour des centrales électriques à cycle combiné au Moyen-Orient, des installations de traitement du nickel en Indonésie, des usines chimiques au Brésil et des canalisations insulaires conventionnelles dans des projets nucléaires chinois. Contactez-nous pour une liste de références correspondant à votre secteur.

Test avant expédition

Chaque support de printemps qui quitte notre usine de Yangzhou passe par ces contrôles :

Inspection visuelle et dimensionnelle

Échantillonnage de hauteur et de rigidité sans ressort

Test de précompression et de récupération à pleine charge

Calibrage de la balance de voyage

Vérification de la courbe de charge en fonction du déplacement

Nous joignons un rapport de test et des certificats de matériaux à l'intérieur de l'enveloppe d'expédition. Une inspection par un tiers par SGS, BV ou TÜV est disponible si votre contrat l'exige.

La personnalisation est la norme ici

Environ la moitié de nos commandes commencent par un dessin client ou un ensemble de conditions de conception, et non par un numéro de pièce standard. Pour obtenir un devis, il vous suffit de nous indiquer :

Type de montage : support supérieur ou support de base

Charge chaude et charge froide

Mouvement de tuyau attendu (vers le haut ou vers le bas)

Détails de connexion ou votre propre dessin

Quantité

Nous nous occuperons du reste : revêtements spéciaux, quincaillerie en acier inoxydable, matériau des ressorts haute température, tailles de boîtier non standard, tout cela.

La façon dont nous le voyons

Les supports de printemps ne sont pas compliqués, mais ils doivent être bien faits. Un assemblage de ressorts bien construit restera silencieux pendant 15 ou 20 ans. Une mauvaise soudure se manifeste sous la forme d’une soudure fissurée ou d’une ligne affaissée en quelques mois. Chez Tianshun, nous les construisons comme si nous les installions dans notre propre usine. Cela signifie qu'il n'y a pas de raccourcis sur le matériel, pas de tests sautés et pas de surprises de dernière minute à la livraison.

Si votre prochain projet nécessite des supports à ressorts, des supports à ressorts, des supports à ressorts constants ou des sabots de tuyauterie pré-isolés, envoyez-nous vos besoins. Nous vous obtiendrons un prix d’usine équitable et une proposition technique réellement logique. Vous êtes également invités à visiter notre usine à Yangzhou – faites-nous simplement savoir quand.
