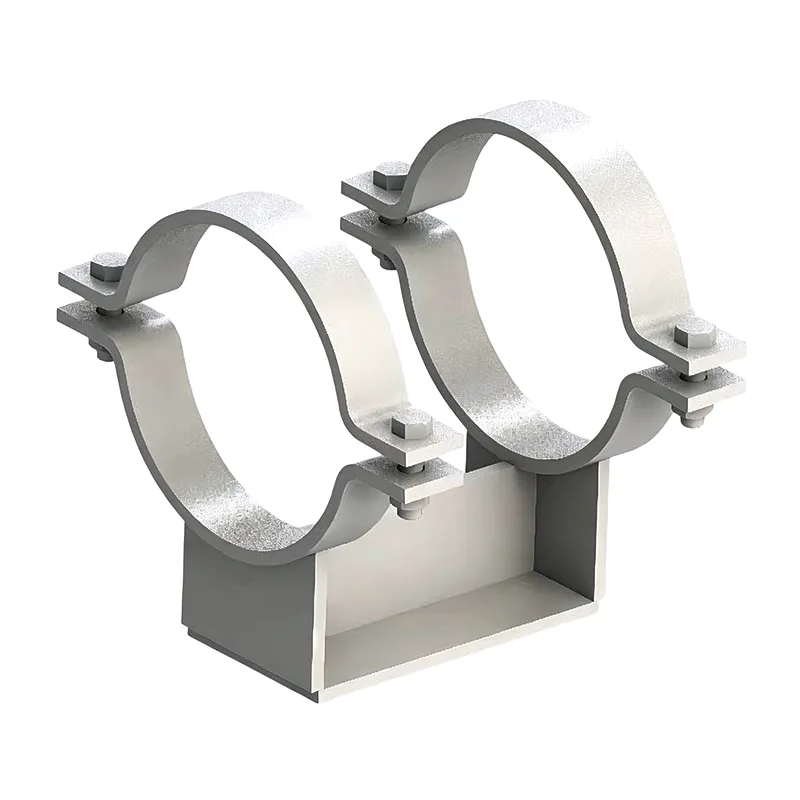

Supports de chaussures de tuyau résistants à l'usure pour le support de charge de pipeline et le déplacement coulissant

Un sabot de pipe est l'un de ces composants que personne ne remarque jusqu'à ce qu'il ne soit pas là. Il est soudé au bas d'un tuyau, répartit la charge sur une poutre structurelle ou un poteau en T et fournit souvent la surface de glissement qui permet au tuyau de se déplacer axialement pendant les cycles thermiques. ÀTianshun, nous fabriquons des milliers de sabots de tuyauterie chaque année — pour les lignes de traitement, les collecteurs de vapeur, les tuyauteries cryogéniques et tout le reste. Après 14 années d'activité, nous avons appris qu'un sabot pour tuyaux bien conçu fait plus que simplement supporter le poids : il protège le revêtement du tuyau, préserve la continuité de l'isolation et empêche les charges ponctuelles de bosseler la paroi du tuyau.

Les supports de chaussures de tuyauterie font partie du plus largesupports de tuyauxfamille, mais ils sont suffisamment distincts pour justifier leur propre attention en matière de conception. Alors qu'une simple pince ou une tige de suspension gère le poids mort vertical, un sabot de tuyau gère l'interface de contact. Cette interface se complique rapidement : un frottement élevé peut provoquer des contraintes dans le tuyau, une hauteur inadéquate peut écraser l'isolation et un mauvais matériau peut entraîner une corrosion galvanique. Nous fournissons régulièrement des sabots qui fonctionnent en tandem aveccintres à ressortci-dessus, ou avec des supports de tuyaux pré-isolés sur les lignes froides où l'isolation thermique est essentielle.

Nous pouvons également fournir du PTFE lié sur une plaque de support en acier inoxydable pour les applications coulissantes à forte charge. Le coefficient de frottement se situe généralement entre 0,05 et 0,10 pour le PTFE lubrifié, ce qui est la valeur que la plupart des ingénieurs en contraintes de tuyauterie utilisent dans leur analyse de flexibilité.

Normes que nous suivons

Les sabots de tuyauterie sont fabriqués selon les mêmes normes de support de tuyauterie que celles que nous appliquons à notre gamme complète de produits :

ANSI/MSS SP‑58 – Matériaux et conception des supports de tuyaux

ASME B31.3 / B31.1 – Tuyauterie de procédé et d'alimentation électrique

EN 1090 – Fabrication de structures en acier (pour les projets marqués CE)

GB/T 17116 – Norme chinoise pour les supports de tuyaux

Notre système qualité d'usine est certifié ISO 9001:2015 et nous pouvons fournir une certification matérielle complète EN 10204 3.1 pour chaque lot de chaussures.

Foire aux questions

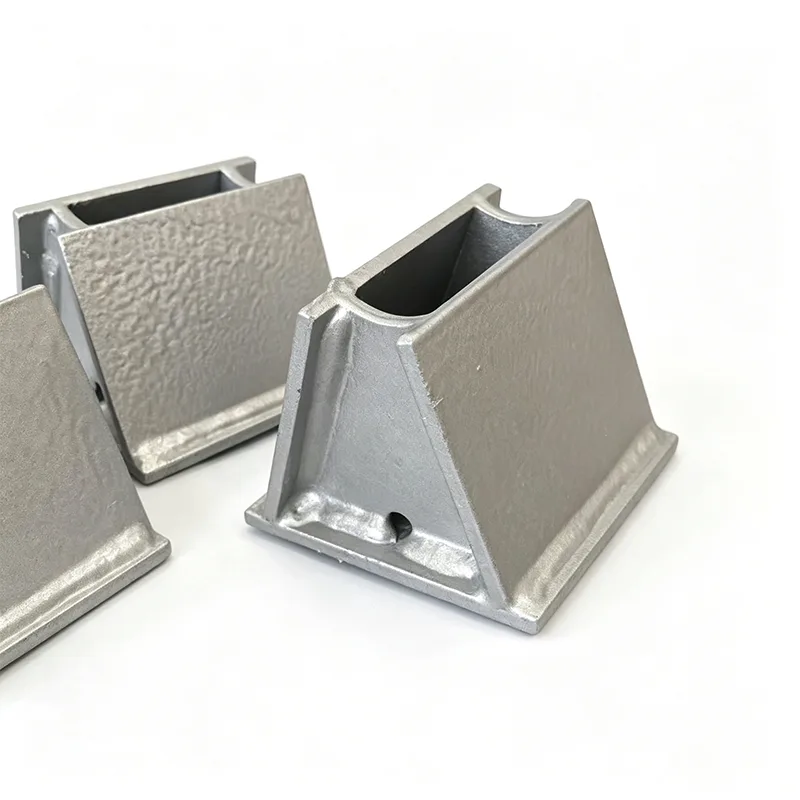

Q1 : Quelle doit être la hauteur de mon sabot ?

La hauteur de la chaussure est déterminée par l'épaisseur de l'isolation plus un jeu de 10 à 25 mm. Par exemple, un tuyau avec 100 mm d'isolation en laine minérale nécessitera généralement une hauteur de sabot de 120 à 125 mm pour maintenir l'isolation à l'écart de l'acier de support. Nous calculerons cela à partir de vos spécifications de tuyauterie si vous nous donnez la taille des tuyaux et le calendrier d'isolation.

Q2 : Quand ai-je besoin d’une plaque coulissante en PTFE sur la chaussure et quand puis-je simplement souder une base en acier au carbone ?

Si le tuyau doit se déplacer axialement sous l'effet de la dilatation thermique, une surface coulissante en PTFE ou en acier inoxydable poli réduit la friction et les charges de réaction qui en résultent sur les buses de l'équipement. Les points fixes ou d'ancrage n'ont pas besoin de plaque coulissante. Votre rapport de contrainte sur les canalisations vous indiquera quels supports glissent et lesquels sont fixes.

Q3 : Pouvez-vous fournir des sabots de tuyauterie pré-isolés pour le service cryogénique ?

Oui. Nous fabriquons des chaussures avec un bloc isolant en mousse rigide ou en verre cellulaire collé dans la selle en acier. La plaque de base s'étend sous l'isolant et l'ensemble est conçu pour empêcher le transfert de froid et la condensation. Ceux-ci sont généralement spécifiés pour les conduites de GNL, d’éthylène et d’eau réfrigérée.

Q4 : Quel est votre délai de livraison pour les chaussures de tuyauterie personnalisées ?

Patins simples en acier au carbone sans PTFE : 12 à 18 jours. Chaussures avec coussinets en PTFE collés ou quincaillerie en acier inoxydable : 20 à 25 jours. Les sabots de grand diamètre pour tuyaux de 24" ou plus peuvent prendre un peu plus de temps. Nous confirmerons le calendrier exact avec votre devis.

Q5 : Avez-vous besoin de dessins ou pouvez-vous concevoir la chaussure à partir de données de base ?

Les deux fonctionnent. Si vous disposez d'un dessin de chaussure standard, nous le fabriquerons exactement selon celui-ci. Si vous disposez uniquement de la taille des tuyaux, de l’épaisseur de l’isolation et de la charge, nous pouvons vous proposer une conception pour approbation – sans frais d’ingénierie pour les configurations standard.

Contrôle qualité sur chaque chaussure

Même si un sabot de tuyauterie semble simple, nous exécutons un processus de contrôle qualité cohérent :

Vérification des matériaux par rapport aux numéros de chaleur et aux certificats d'usine

Vérification dimensionnelle du rayon de la selle pour garantir un ajustement correct sur le diamètre extérieur du tuyau

Inspection visuelle des soudures, avec PT ou MT disponible si nécessaire

Contrôle de l'intégrité du collage sur tampons PTFE (test de tapotement et visuel)

Contrôle dimensionnel final : hauteur, planéité de la plaque de base, espacement des trous de boulons

Inspection du revêtement

Chaque chaussure ou lot de chaussures est étiqueté avec un numéro unique qui fait référence à votre liste de support. Vous pouvez parcourir le colis et faire correspondre chaque pièce à l'isométrie sans ouvrir de dessin.

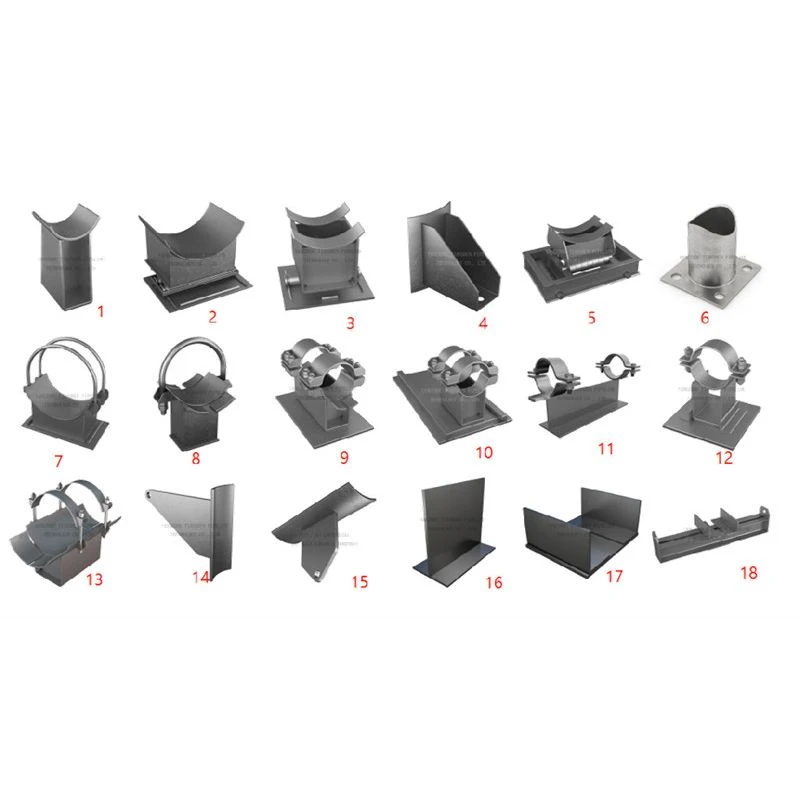

Options de personnalisation que nous traitons souvent

Les sabots de tuyauterie standard sont pour nous un point de départ. Nous les modifions régulièrement pour des travaux spécifiques :

Plaques de base allongées pour poutres à larges ailes

Patins inclinés pour supports à tubes inclinés

Patins à coque divisée pour une installation ultérieure sur des lignes existantes sans découpe

Colliers en alliage haute température (par exemple P11, P22) pour tuyauterie de four et de reformeur

Plaques doubles avec butées latérales pour patins guidés

Modèles de chaussures ignifuges avec revêtement intumescent ou inserts en laine minérale

Plus vous nous fournissez d’informations sur l’installation, mieux nous pouvons adapter la chaussure pour éviter des modifications ultérieures sur site.

Choses que nous avons apprises sur le terrain

Sur les conduites à haute température, tenez toujours compte de la dilatation du tuyau lors de la localisation de la soudure du sabot. Un sabot soudé à la mauvaise position lors de l'installation à froid peut se détacher de l'acier de support lorsque la ligne chauffe.

Les tampons PTFE doivent être protégés lors du sablage et de la peinture sur site. Nous les masquons généralement, mais un rappel à l'équipe du chantier ne fait jamais de mal.

Si le sabot repose sur une structure galvanisée, une surface de contact en acier inoxydable ou en PTFE est préférable pour éviter la fragilisation du zinc et une corrosion inégale.

Pour les gros tuyaux à paroi épaisse, un sabot à selle complète répartit mieux la charge qu'un sabot à barre plate et réduit le risque de surcharge locale de la paroi du tuyau. Nous pouvons effectuer un calcul rapide si vous partagez le programme et la charge des canalisations.

Pourquoi Tianshun pour les chaussures de pipe ?

Les sabots de tuyauterie sont les bêtes de somme méconnues d'un système de tuyauterie, et nous les traitons avec le respect qu'ils méritent. Chaque chaussure que nous expédions est fabriquée en interne à partir de notre propre inventaire de tôles d'acier, de tuyaux et de sections structurelles. Cela signifie que nous contrôlons la qualité depuis la matière première jusqu'à la peinture finale. Cela nous permet également de réagir rapidement lorsqu'un projet ajoute 50 chaussures supplémentaires à la dernière minute.

Nous avons fourni des sabots de tuyauterie pour les usines de méthanol, les installations flottantes de GNL, les réseaux de chauffage urbain et les conduites de services publics pharmaceutiques propres. Plus de 70 % de notre activité provient de commandes répétées, car nos chaussures s'adaptent au tuyau, glissent quand elles le devraient et ne rouillent pas la première année.

Si votre projet nécessite des sabots de tuyauterie, des supports de tuyauterie pré-isolés ou un ensemble complet de supports à ressorts et de suspensions, envoyez-nous votre programme de support ou vos dessins standards. Nous vous fournirons un devis direct de l'usine, des prix compétitifs et un délai de livraison que vous pourrez planifier. Une visite de notre usine de Yangzhou est la bienvenue à tout moment : vous verrez exactement comment nous coupons, soudons et finissons chaque chaussure avant son départ.
