Supports constants de ressort de précision pour le pipeline de grand déplacement avec une sortie de charge uniforme

Certaines lignes pardonnent un peu. Un collecteur d'eau de refroidissement peut gérer un changement de 20 % de la force d'appui sans que personne ne s'en aperçoive. Mais il y a aussi des conduites qui ne pardonnent rien : les conduites d'entrée des turbines à vapeur, les buses des réacteurs, les conduites d'aspiration des compresseurs, les câbles des chaudières à haute énergie. Sur ceux-ci, même un petit changement de force verticale peut désaligner une bride ou surcharger une buse. C'est alors que l'on passe d'un support à ressort variable à un support à ressort constant. ÀTianshun, nous construisons des supports à ressorts constants depuis 14 ans et nous avons appris que chaque projet comporte au moins une poignée d'emplacements où ceux-ci ne sont pas négociables.

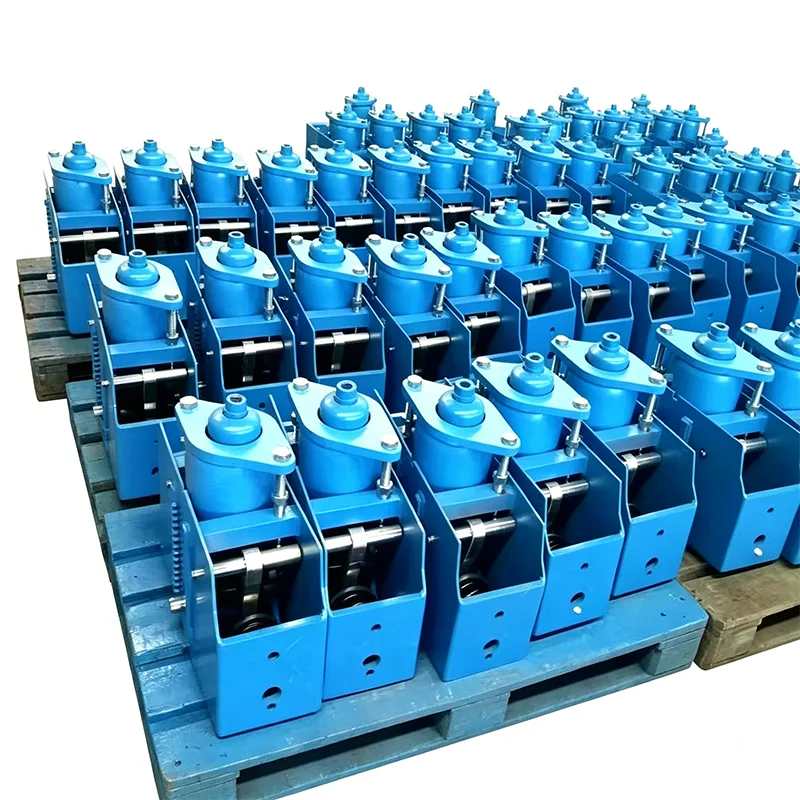

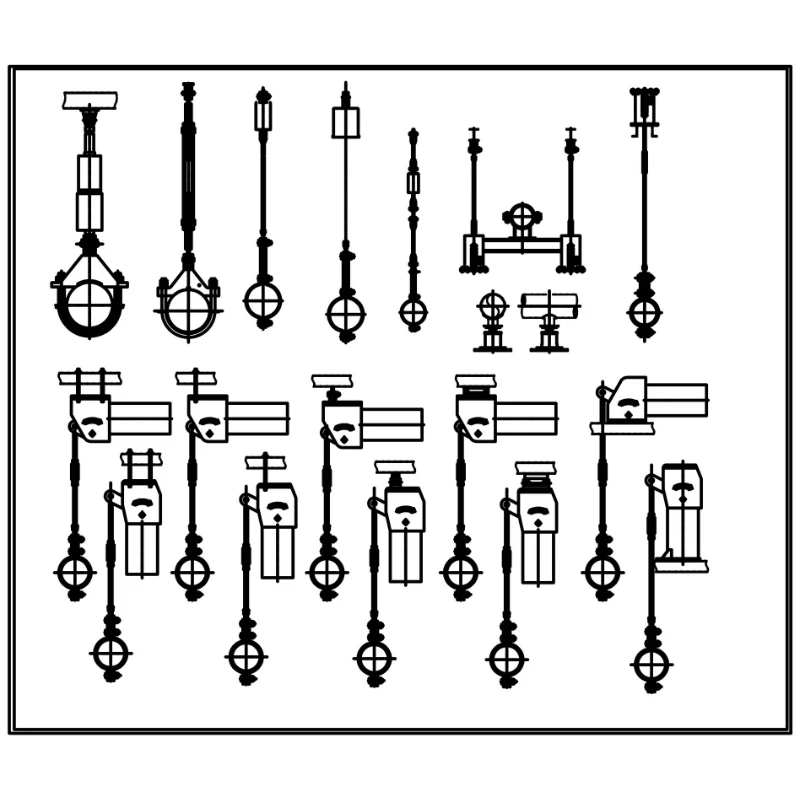

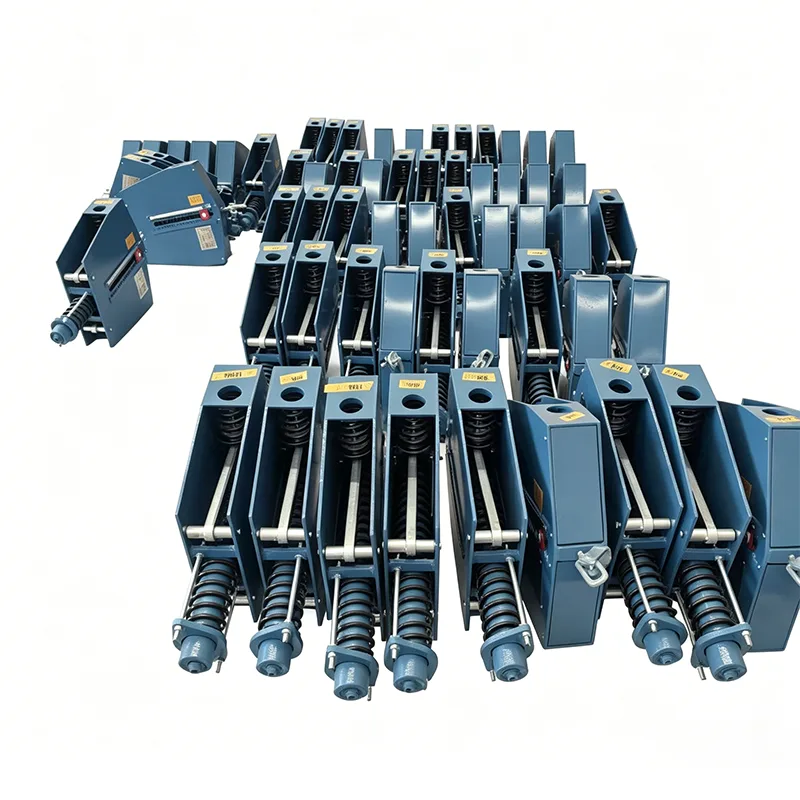

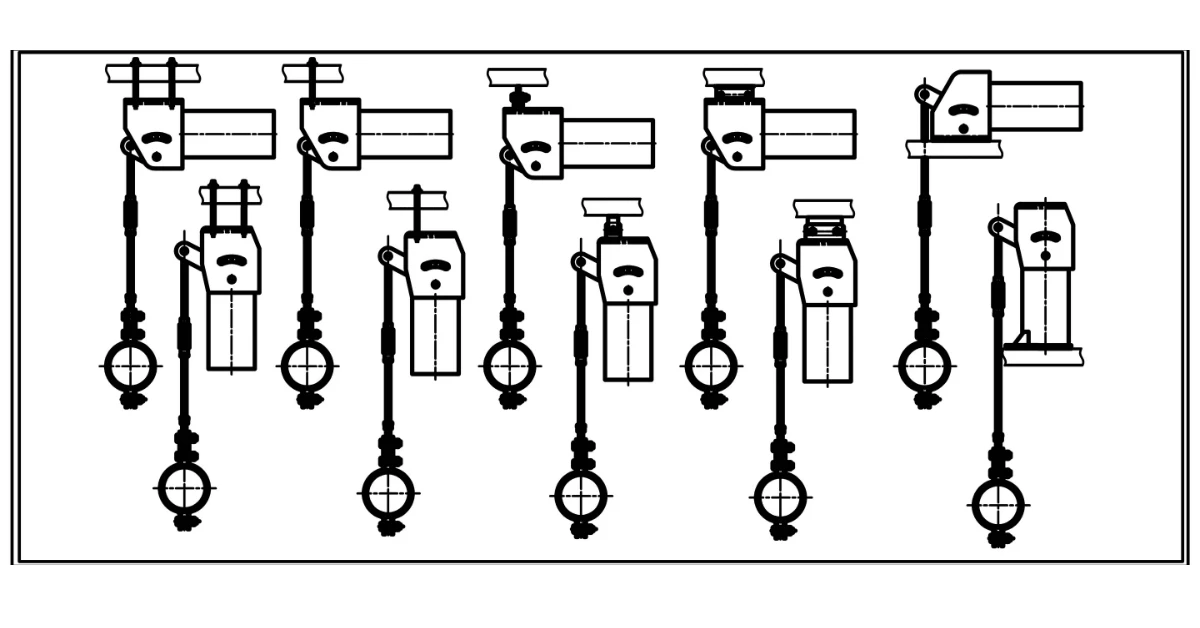

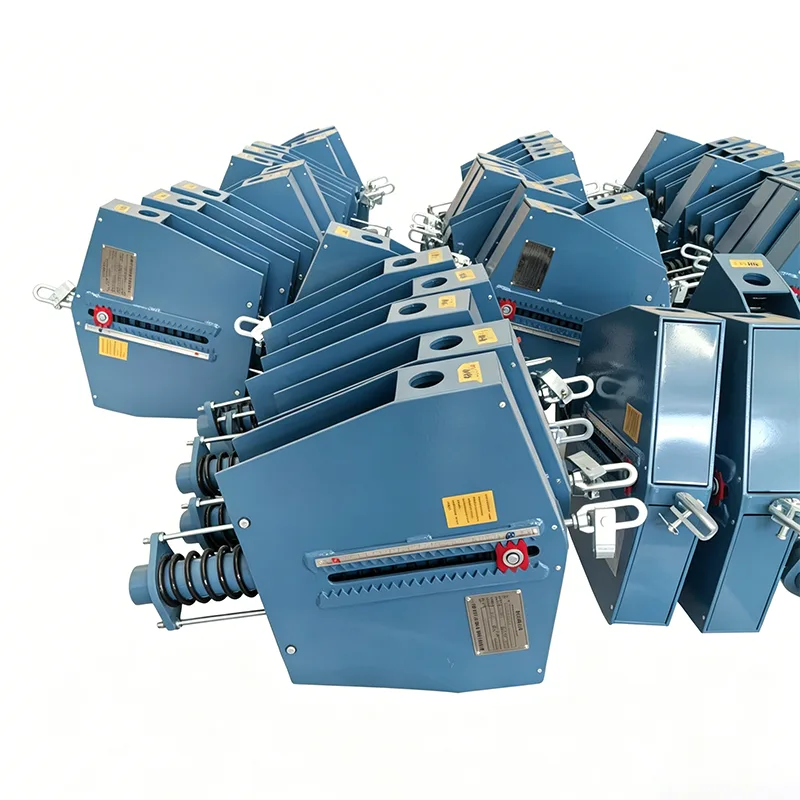

Le mécanisme à l'intérieur d'un support à ressort constant est conçu pour fournir une force de soutien presque plate sur toute sa plage de déplacement. Lorsque le tuyau monte ou descend (parfois de 200 mm, parfois plus), la charge sur le point de support reste dans une bande étroite, généralement de ± 5 % ou mieux. Ceci est réalisé grâce à un agencement de levier et de ressort hélicoïdal, souvent avec une manivelle ou un mécanisme à came, selon la série de conception. Nous fabriquons des types de cadres horizontaux et verticaux, et nous pouvons adapter le montage et l'enveloppe dimensionnelle à vos dessins de support de canalisation existants.

Où les supports à ressort constant s'intègrent dans un système de support

Un support de ressort constant ne fonctionne jamais seul. Sur une conduite de vapeur à haute température, par exemple, vous verrez généralement l'ensemble ressort constant travailler avecchaussures de pipequi répartit la charge etsupports de tuyauxqui gèrent la retenue latérale. Sur les lignes aériennes, le même mécanisme à ressort constant est souvent intégré à uncintre à ressortconfiguration : le ressort se trouve dans un boîtier monté sur le dessus et une tige de chute se connecte au tuyau en dessous. Lorsque la ligne nécessite une isolation thermique jusqu'au point de support, nous associons souvent le ressort constant à un support de tuyau pré-isolé pour maintenir l'isolation continue et éviter les pertes de chaleur ou la condensation au niveau du collier. Même si le ressort lui-même est un composant haut de gamme, l'ensemble du système ne fonctionne que si les supports adjacents sont correctement conçus.

Spécifications techniques du produit

Normes que nous suivons

ANSI/MSS SP-58 et SP-69 pour la conception et la fabrication

ASME B31.3 pour les applications de tuyauterie de processus

GB/T17116

Également fabriqué selon les fiches techniques DIN, JIS ou spécifiques au client

Notre système qualité en usine est certifié ISO 9001:2015. Une inspection tierce selon les exigences ASME, API ou PED est disponible.

Questions posées par les clients

Q1 : Comment puis-je savoir si j'ai vraiment besoin d'un support de ressort constant ou si un support variable fera l'affaire ?

Vérifiez votre rapport sur les contraintes des canalisations. Si la variation de charge autorisée à ce point de support est inférieure à 6 à 8 % de la charge chaude, vous êtes en territoire de ressort constant. Si la limite de charge des buses sur l’équipement connecté est très stricte, même chose. En cas de doute, envoyez-nous l'isométrie de contrainte et nous vous aiderons à prendre une décision, sans frais.

Q2 : Pouvez-vous faire correspondre les dimensions d'un support à ressort constant existant que nous remplaçons ?

Oui, nous effectuons régulièrement de la rétro-ingénierie et construisons des remplacements pour les unités vieillissantes. Envoyez-nous les anciennes données de la plaque signalétique, les dimensions hors tout et les exigences de charge et de déplacement. Nous fabriquerons une nouvelle unité qui s'adapte au même modèle de boulons et aux mêmes élévations de connexion.

Q3 : Quel est le plus grand support à ressort constant que vous ayez construit ?

Nous avons fourni des unités avec une capacité de charge supérieure à 40 tonnes métriques et une plage de déplacement de 350 mm. Il s'agissait de conduites de vapeur principales à parois épaisses dans une centrale électrique. Nous pouvons agrandir si nécessaire, mais à un moment donné, il est logique de discuter de la question de savoir si plusieurs unités plus petites ou un arrangement de support différent seraient plus pratiques.

Q4 : Comment tester un support à ressort constant avant l'expédition ?

Nous montons l'unité sur un cadre de test, la réglons sur la charge spécifiée et la parcourons plusieurs fois sur toute la course tout en enregistrant la charge à plusieurs positions. La variation de charge doit se situer dans la bande de tolérance garantie, généralement ±5 %. Nous traçons la courbe charge-déformation réelle et l'incluons dans le rapport de test. La balance de voyage est calibrée et les goupilles de verrouillage sont installées pour le transport.

Q5 : Pouvez-vous les construire en acier inoxydable pour les environnements offshore ou corrosifs ?

Oui. Nous avons construit des supports complets à ressorts constants en acier inoxydable 304 et 316 pour les plateformes offshore et les terminaux GNL côtiers. Nous proposons également des systèmes de peinture spéciaux — revêtements marins offshore, apprêts riches en zinc haute température — en fonction de l'environnement d'installation.

Q6 : Quel est le délai de livraison pour une commande de support à ressort constant ?

Les assemblages à ressorts constants personnalisés sont généralement expédiés dans les 35 à 45 jours suivant la confirmation de la commande. Si vous disposez de plusieurs unités avec des paramètres de conception identiques, nous pouvons produire par lots et raccourcir le calendrier. Les remplacements d’urgence pour une seule unité défaillante peuvent parfois être accélérés jusqu’à 20 à 25 jours – parlez-nous de votre calendrier.

Tests et documentation

Les supports à ressorts constants quittent notre usine avec un dossier de documentation comprenant :

Rapport d'essai de charge avec courbe charge-déformation réelle

Rapport d'inspection dimensionnelle

Certificats matériaux (EN 10204 3.1)

Dossiers de qualification des procédures de soudage (le cas échéant)

Instructions d'installation et d'entretien

Photos de l'unité finie avec numéro de série visible

Nous pouvons également organiser une inspection par un tiers indépendant pendant les tests. SGS, BV et TÜV ont tous assisté à des tests dans notre usine de Yangzhou.

Personnalisation que nous gérons

Il n’existe pas deux applications de ressorts constantes identiques. Au fil des années, nous avons personnalisé :

Orientation du cadre (au sol, mural, suspendu au plafond, inversé)

Longueurs de déplacement et étapes de charge non standard

Conceptions à double ressort pour des charges très lourdes dans un cadre compact

Amortissement hydraulique intégré pour les emplacements sismiques ou à fortes vibrations

Indication de position avec capacité de lecture à distance

Ressorts haute température pour conduites de vapeur fonctionnant au-dessus de 450°C

Vous fournissez les charges de tuyauterie et les contraintes spatiales, et nous concevrons un support à ressort constant qui se boulonne directement.

Notes concrètes de notre équipe d'ingénierie

Quelques points pratiques que nous avons appris de projets à travers le monde :

Lorsque vous spécifiez un support à ressort constant, vérifiez également l'acier de support. Une unité à ressort constant elle-même peut être lourde – parfois plus d’une tonne – et la poutre structurelle sur laquelle elle repose doit supporter cela ainsi que la charge des tuyaux.

Spécifiez toujours les goupilles de verrouillage pour l’expédition. Sans eux, le ressort peut bouger pendant le transport et la balance peut se déplacer. Nos épingles sont peintes en rouge vif afin que l'équipe du chantier ne puisse pas les manquer lors de l'installation.

Si l'unité doit être installée à l'extérieur dans un environnement poussiéreux ou sablonneux, envisagez des bagues de pivotement scellées ou des graisseurs. La saleté dans le mécanisme du levier est l'une des rares choses qui peuvent provoquer le blocage constant d'un ressort.

Lors des travaux de remplacement, vérifiez le sens de déplacement existant et l'espace disponible avant de fabriquer. Nous avons vu des cas où l'unité d'origine était entassée dans un coin étroit et où la nouvelle avait besoin d'un cadre légèrement différent pour s'adapter.

Pourquoi Tianshun pour les supports à ressort constant ?

Les supports à ressorts constants constituent l'extrémité de haute précision du monde des supports de tuyaux. Vous ne pouvez pas vous permettre d'en avoir un sous-performant, car l'équipement connecté est généralement l'élément le plus cher de la parcelle. Nous construisons ces unités en sachant que quelqu'un les mettra en service à 3 heures du matin lors du démarrage de l'usine et qu'elles devront fonctionner du premier coup.

Nos supports à ressorts constants fonctionnent aujourd'hui dans les blocs d'alimentation à cycle combiné, les unités de raffinerie de pétrole brut, les lignes de trempe des craqueurs d'éthylène et les tuyauteries de boîtes froides de GNL. Chacun a été fabriqué dans notre propre usine de Yangzhou, testé en charge par notre équipe et expédié avec une documentation complète. Nous ne reconditionnons pas les produits de quelqu'un d'autre : nous les fabriquons nous-mêmes.

Si votre projet comprend des supports à ressorts constants, des supports à ressort ou des sabots de tuyauterie pré-isolés, envoyez-nous votre liste de supports ou chargez les données. Nous établirons un devis direct de l'usine, accompagné d'une fiche technique de sélection et d'un calendrier de livraison. Vous êtes également invités à visiter notre ligne de production et à voir comment nous construisons et testons ces unités avant qu'elles ne quittent l'atelier.
