Supports de tuyaux pré-isolés à efficacité thermique pour la conservation de la chaleur et une installation rapide sur le terrain

Si vous êtes déjà passé devant une conduite d’eau réfrigérée par une journée humide et avez remarqué une zone humide autour du support de tuyau, vous avez vu exactement ce qu’un support de tuyau pré-isolé est conçu pour éviter. ÀTianshun, nous fabriquons ces supports pour les lignes froides, les tuyauteries cryogéniques et les lignes de procédés chauds où l'isolation doit rester continue jusqu'au point de support. Depuis 14 ans, nous les expédions dans des terminaux GNL, des usines de refroidissement urbain, des installations de transformation des aliments et partout où se rencontrent les conduites froides et l’air ambiant.

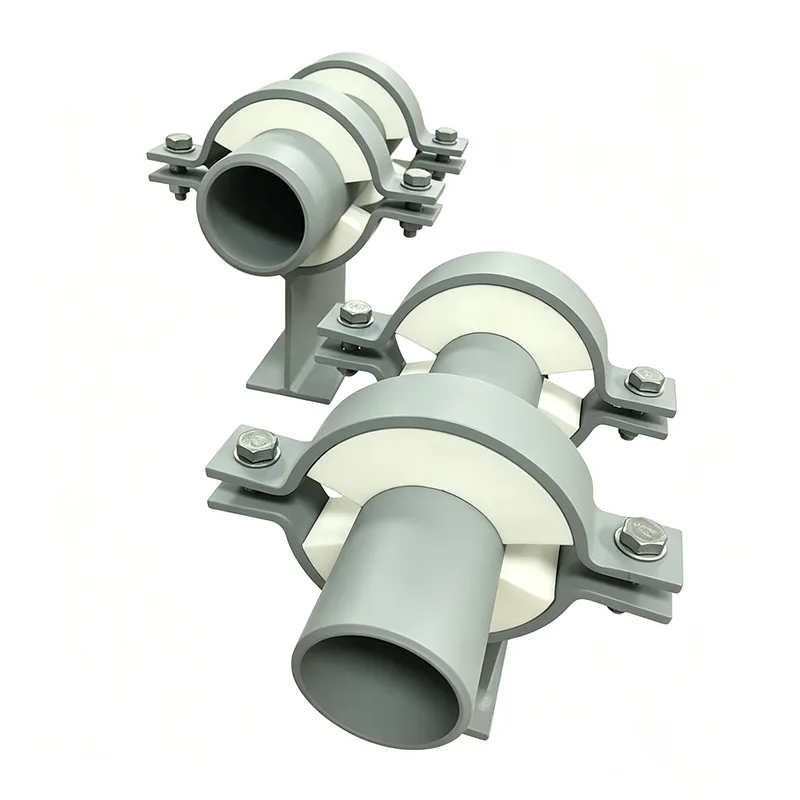

Un sabot de tuyau ou un support de tuyau standard fonctionne bien pour les conduites non isolées, mais dès que vous ajoutez de l'isolation, vous créez un problème : le point de support devient un pont thermique. Sur une ligne froide, cela signifie condensation, accumulation de glace et éventuellement corrosion. Sur une ligne directe, c’est un chemin permettant à la chaleur de s’infiltrer directement dans l’acier de construction. Un support de tuyau pré-isolé résout ce problème en intégrant un bloc isolant rigide à l'intérieur du sabot de support lui-même : le tuyau reste isolé, la charge est transportée et le point de rosée reste à sa place.

Les supports de tuyaux pré-isolés ne sont pas simplement une isolation entourée d’un support métallique. Ce sont des éléments structurels porteurs et ils doivent supporter le même poids, le même mouvement et les mêmes charges de choc occasionnelles que n'importe quel sabot de tuyauterie. Sur les parcours verticaux où la ligne doit également absorber les mouvements thermiques, nous les fournissons souvent à côtécintres à ressortousupports à ressorts variables. Sur de longs racks horizontaux, ils fonctionnent avec des supports à ressorts constants aux points de raccordement critiques, garantissant ainsi que le tuyau froid est entièrement soutenu et entièrement isolé partout.

Normes auxquelles nous fabriquons

ANSI/MSS SP‑58 – Supports et supports de tuyaux

ASME B31.3 et B31.1 – Tuyauterie de processus et d'alimentation

EN 13480 – Tuyauterie industrielle métallique (le cas échéant)

GB/T 17116 – Norme chinoise pour les supports de tuyaux

Notre système qualité d'usine est certifié ISO 9001:2015 et nous fournissons une traçabilité complète des matériaux pour chaque commande. Pour les projets GNL et cryogéniques, nous pouvons également inclure des certificats d’essais d’impact à basse température pour les composants en acier.

Questions courantes

Q1 : Comment puis-je savoir de quelle épaisseur d’isolation j’ai besoin ?

L'épaisseur de l'isolation du support doit correspondre à l'épaisseur de l'isolation du tuyau, ou être légèrement inférieure (mais pas beaucoup) pour éviter de créer un espace. Si votre tuyau comporte 80 mm de verre mousse, nous mettrons au moins 70 à 80 mm d'isolation à l'intérieur de la chaussure. Le nombre exact dépend de l'exigence de conductivité thermique et du risque de condensation en surface. Envoyez-nous vos spécifications d’isolation et nous les adapterons.

Q2 : Les supports de tuyaux pré-isolés peuvent-ils gérer les conduites chaudes, ou sont-ils uniquement destinés au froid ?

Les deux. Ils évitent les pertes de chaleur sur les conduites de vapeur et d'huile chaude tout comme ils empêchent la condensation sur les conduites froides. Pour les applications à haute température supérieure à 200 °C, nous sélectionnons des matériaux isolants comme la laine minérale ou le silicate de calcium qui ne se dégraderont pas à des températures élevées.

Q3 : Ces supports sont-ils soudables sur site ou sont-ils livrés sous forme d'un assemblage complet ?

Nos supports pré-isolés sont généralement fournis sous forme d'assemblage complet prêt à être soudé ou serré sur le tuyau. Le bloc isolant est pré-collé dans la selle en acier et le pare-vapeur est scellé en usine. Cela permet d'économiser énormément de travail sur le terrain par rapport à la construction d'une boîte isolante autour d'une chaussure standard sur site.

Q4 : Pouvez-vous concevoir un support de tuyau pré-isolé coulissant ?

Oui. Nous lions une plaque coulissante en PTFE sur la face inférieure de la plaque de base ou fournissons une surface en acier inoxydable poli. Cela permet au tuyau de se déplacer axialement tout en restant entièrement isolé. Nous proposons également des versions guidées avec butées latérales, conçues pour répondre aux exigences de mouvement des contraintes de vos canalisations.

Q5 : Comment les expédier sans endommager l’isolation ?

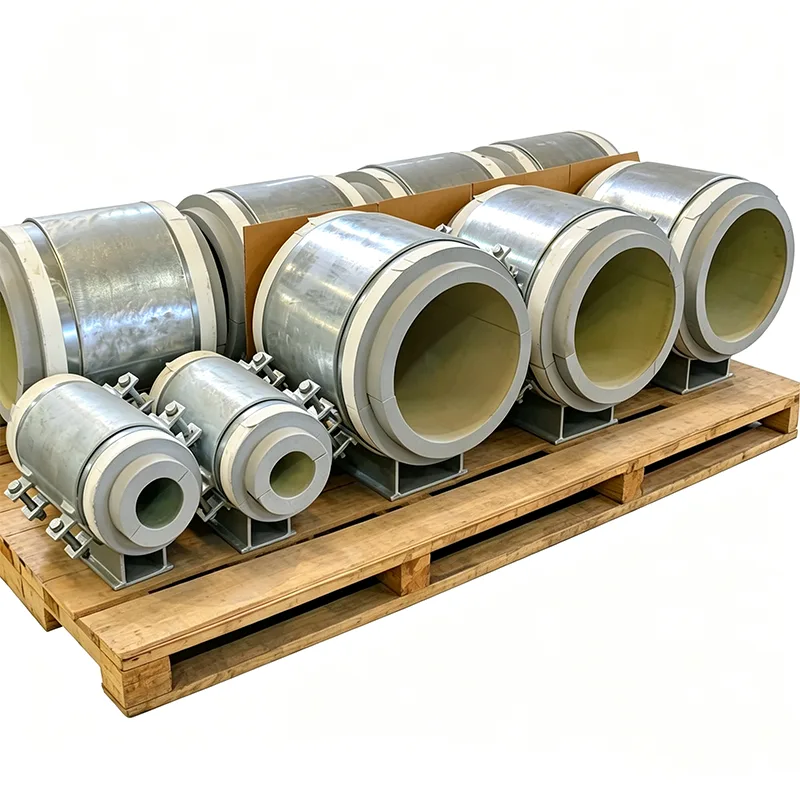

Le bloc isolant est encastré à l'intérieur de la selle en acier et protégé par la plaque de base. Nous ajoutons également une protection temporaire des bords et emballons chaque support dans une caisse en bois ou sur une palette avec un rembourrage en mousse autour de l'isolant. Nous en avons expédié des milliers au Moyen-Orient et en Asie du Sud-Est, et l’isolation endommagée par la condensation ne constitue pas un problème à nos yeux.

Tests et assurance qualité

Chaque support de tuyauterie pré-isolé subit des contrôles qui vont au-delà d'un contrôle dimensionnel :

Vérification de la résistance à la compression du lot d'isolation

Test d'absorption d'eau pour les mousses à cellules fermées (selon ASTM C272 ou similaire)

Intégrité de la liaison entre l'isolant et la selle en acier (test de taraudage visuel et mécanique)

Vérification dimensionnelle du rayon de la selle, de la planéité de la base et de l'alignement des trous de boulons

Contrôle de continuité du pare-vapeur

Test de portance sur assemblage complet pour les commandes critiques ou prototypes

La documentation comprend des certificats de matériaux pour l'acier et l'isolation, un résumé des tests et un enregistrement photo de chaque support étiqueté avant l'emballage.

Personnalisation que nous proposons

Les supports de tuyaux pré-isolés sont presque toujours personnalisés. Certaines des variantes que nous avons fabriquées :

Colliers surdimensionnés pour tuyaux GNL de grand diamètre (jusqu'à 60")

Supports de contremarche verticaux avec bloc isolant intégré

Supports pré-isolés de type ancre pour points fixes

Isolation coupe-feu (laine minérale ou mousse à revêtement intumescent) pour zones coupe-feu

Selle et quincaillerie en acier inoxydable pour installations côtières ou offshore

Conception à coque divisée pour une installation ultérieure sur des lignes sous tension existantes sans découpe

Vous n’avez pas besoin d’adapter votre isolation autour de notre support. Nous construirons le support autour de votre isolation.

Choses que nous avons apprises d'installations réelles

Pensez toujours au pare-vapeur. Sur les lignes froides, l’humidité s’infiltrera dans le bloc isolant si l’étanchéité n’est pas parfaite, et une fois l’isolant mouillé, ses performances thermiques chutent d’une falaise. Nous accordons une attention particulière au scellement des bords et nous recommandons à l'équipe du site d'inspecter la barrière avant et après le soudage.

Dans une tuyauterie verticale, un support de tuyauterie pré-isolé peut nécessiter un agencement de transfert de charge différent de celui d'un support horizontal. Le bloc isolant supporte tout le poids en compression pour les lignes horizontales, mais pour les lignes verticales, le support a souvent besoin d'un collier de cisaillement en acier qui s'engage à travers l'isolation. Nous pouvons l'inclure dans la conception.

Si le tuyau doit être soumis à un hydrotest, considérez que le tuyau sera à température ambiante pendant l'essai et qu'il risque de transpirer. C’est normal, mais c’est aussi la première fois que de nombreuses équipes de chantier constatent de la condensation au niveau du support. Une note dans le manuel d'installation expliquant cela peut éviter de nombreuses requêtes inutiles.

Lors de votre commande, indiquez-nous le planning des canalisations, le type et l'épaisseur de l'isolation ainsi que le mouvement de conception (si coulissant). Ces trois points de données nous permettent de proposer une conception techniquement solide dès la première citation, sans allers-retours.

Pourquoi Tianshun pour les supports de tuyaux pré-isolés ?

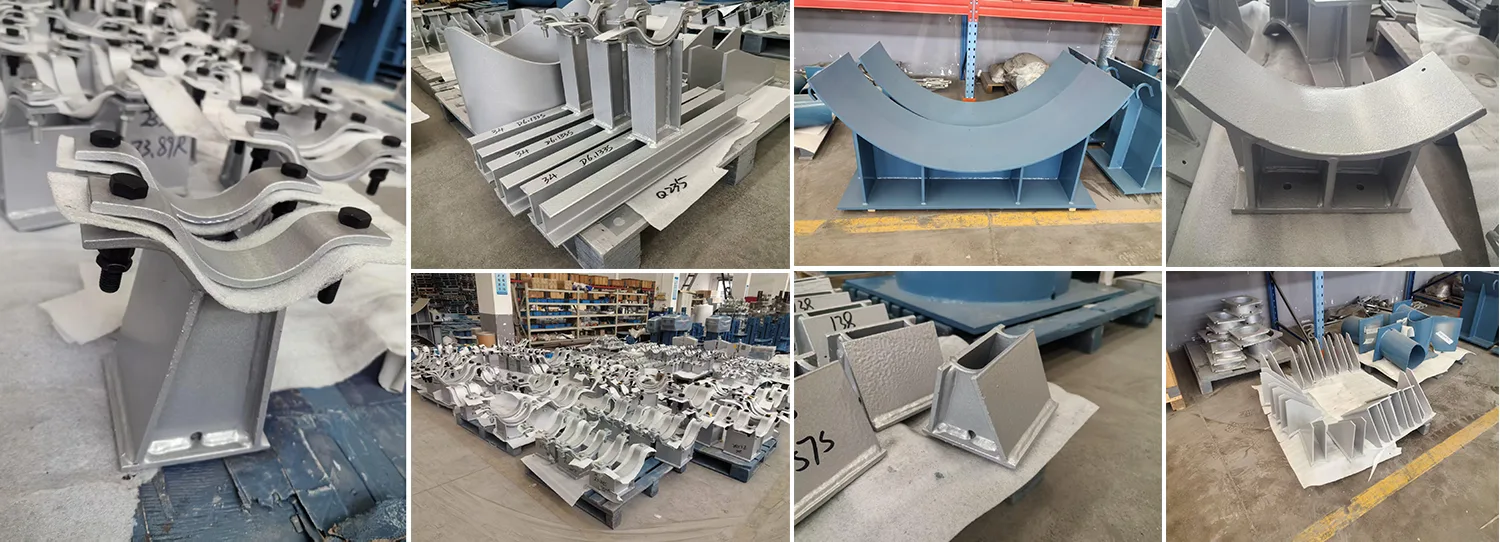

Un support de tuyauterie pré-isolé se situe à l'intersection de l'ingénierie structurelle et de la conception thermique. Si l'une ou l'autre pièce est erronée, le support tombe en panne mécaniquement ou absorbe l'humidité et cesse d'isoler. Nous fabriquons les deux pièces depuis 14 ans et notre usine de Yangzhou dispose de la ligne de production mise en place pour les fabriquer efficacement - de la découpe de la selle en acier au collage de l'isolation et au scellement du pare-vapeur.

Plus de 70 % de nos commandes proviennent de clients qui nous ont testés une fois et reviennent sans cesse. Nous expédions des supports pré-isolés dans le monde entier, souvent regroupés avec nos supports de tuyaux, nos supports à ressort et nos supports à ressorts constants, de sorte que l'ensemble du support de tuyaux arrive ensemble, étiqueté et prêt à être installé.

Si votre prochain projet comporte des lignes froides, des lignes cryogéniques ou des lignes chaudes isolées qui nécessitent une isolation thermique appropriée aux points de support, envoyez-nous vos spécifications d'isolation et la liste de supports de tuyaux. Nous établirons une offre directement en usine avec un calendrier de livraison clair. Comme toujours, vous êtes invités à visiter notre usine et à voir comment nous construisons et testons ces supports avant leur expédition.
