Supports de tuyaux fiables pour le positionnement des pipelines industriels et la stabilisation structurelle

ÀTianshun, nous fabriquons des supports de tuyauterie depuis aussi longtemps que nous sommes en activité : 14 ans. Ils ne disposent peut-être pas des pièces mobiles que possèdent les supports à ressort, mais à bien des égards, les supports de tuyaux rigides assument une plus grande responsabilité. Une unité à ressort peut gérer une course incorrecte de quelques millimètres tout en fonctionnant. Un support de tuyau sous-dimensionné, mal soudé ou spécifié dans un matériau inapproprié peut tomber en panne soudainement, et lorsque cela se produit, le tuyau l'accompagne. C'est pourquoi nous traitons chaque commande de support de tuyauterie avec le même soin que nous accordons à nos produits plus complexes.supports à ressort constantset unités à ressorts variables.

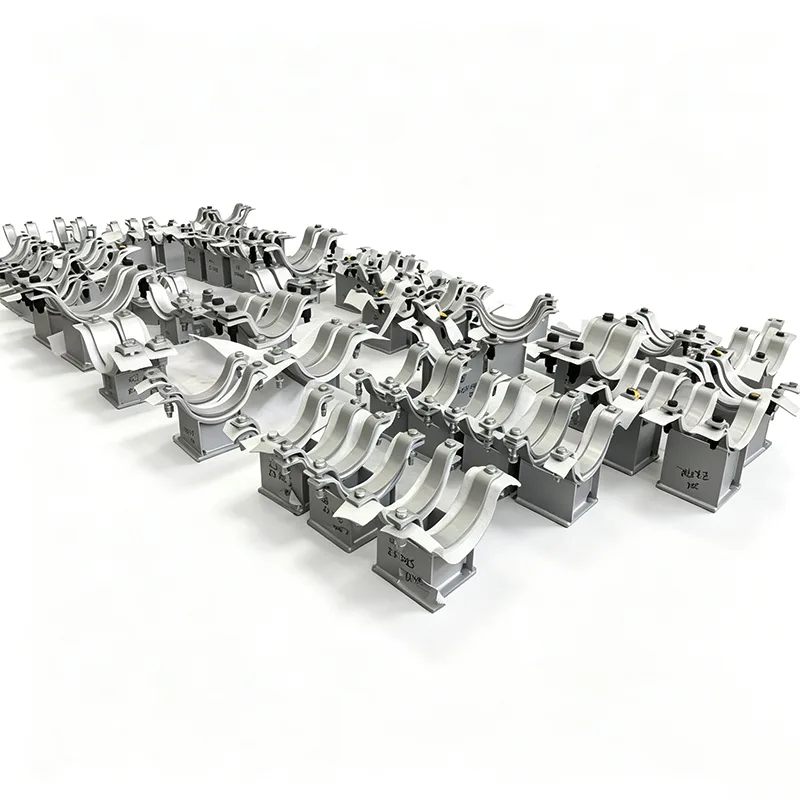

Le travail d'un support de tuyau est simple à décrire, mais plus difficile à réaliser à chaque fois : maintenir le tuyau en position, supporter son poids et le guider ou l'ancrer selon les spécifications de la tuyauterie. Nous fabriquons une large gamme, depuis les colliers de serrage de base montés sur poutre jusqu'aux poteaux en T.chaussures de pipeaux plaques coulissantes conçues sur mesure et aux supports de tourillons robustes. Pour nous, il ne s'agit pas de pièces disponibles sur catalogue ; nous construisons en fonction de la taille de vos tuyaux, de l’épaisseur de votre isolation, de vos données de charge et de votre environnement d’installation.

Comment les supports de tuyaux s'intègrent dans l'ensemble du support

Parcourez n'importe quel support à tuyaux et vous verrez un mélange : des supports de tuyaux rigides prenant le poids mort et guidant le mouvement latéral, des supports à ressort ou des supports à ressorts variables absorbant le déplacement vertical si nécessaire. L’un sans l’autre ne fonctionne pas. Un support de tuyau trop rigide au mauvais endroit peut transférer la contrainte directement vers une bride ou un raccord de cuve. C'est pourquoi nos ingénieurs examinent toujours le schéma de support complet lorsque vous nous envoyez une demande — et pourquoi nous n'hésitons pas à suggérer un support de tuyau pré-isolé pour les conduites froides ou un sabot guidé pour une longue ligne droite nécessitant un mouvement axial contrôlé.

Matériaux et finitions que nous stockons et utilisons

Nous conservons un vaste inventaire de tôles, de tuyaux et de sections structurelles en acier au carbone, en acier inoxydable et en acier allié afin de pouvoir fabriquer rapidement les supports de tuyaux. Le tableau ci-dessous répertorie les matériaux que nous utilisons le plus souvent :

Toutes les soudures structurelles sont réalisées par des soudeurs certifiés et nous effectuons des contrôles visuels et dimensionnels sur chaque support avant qu'il ne quitte l'atelier. Si votre projet nécessite des CND (PT, MT ou UT) sur certaines soudures, nous pouvons l'inclure dans la portée.

Normes qui régissent nos supports de canalisations

Nous travaillons quotidiennement selon les codes internationaux suivants :

ANSI/MSS SP‑58 – Supports et supports de tuyaux

ASME B31.3 et B31.1 – Tuyauterie de processus et d'alimentation

ASME Section IX – Qualifications en soudage

EN 1090 – Acier de construction (lorsque requis pour le marquage CE)

GB/T 17116 – norme nationale chinoise

Notre système ISO 9001:2015 couvre toute la chaîne de fabrication et la traçabilité des matériaux est assurée depuis le numéro thermique de l'acier brut jusqu'à l'étiquette de l'assemblage final du support.

Foire aux questions

Q1 : Pouvez-vous faire correspondre nos dessins standards de supports de tuyaux existants ?

Oui, c'est ainsi que la plupart de nos commandes arrivent. Envoyez-nous vos dessins de support standard, vos isométriques ou simplement un programme de support de canalisation annoté, et nous fabriquerons à ces dimensions exactes. Nous travaillons régulièrement avec les bibliothèques standards EPC.

Q2 : Quelle est la différence entre un sabot de tuyau et un support de tuyau ?

Dans les conversations quotidiennes, les gens utilisent souvent les termes de manière interchangeable. À proprement parler, un sabot de tuyau est un type spécifique de support de tuyau : un profilé en acier soudé au bas du tuyau pour le soulever de l'acier de construction. Un support de tuyau constitue la famille la plus large qui comprend des sabots, des colliers, des guides, des tourillons et des ensembles de tiges de suspension. Nous fabriquons à la fois des sabots de tuyauterie et des ensembles complets de support de tuyauterie.

Q3 : Comment gérez-vous les lignes isolées ou froides ?

Pour les lignes à isolation chaude, nous augmentons la hauteur du sabot pour dégager l'isolation. Pour les lignes froides ou cryogéniques, nous fournissons des supports de canalisations pré-isolés avec un bloc de mousse rigide collé dans le sabot pour éviter le transfert de froid et la condensation. Indiquez-nous l'épaisseur et le matériau de l'isolation et nous concevrons la chaussure en conséquence.

Q4 : Quel est votre délai de livraison pour un lot de supports de tuyaux ?

Supports standards en acier au carbone : 15 à 25 jours, selon la quantité. Acier inoxydable ou grands assemblages complexes : 25 à 35 jours. Pour les commandes groupées liées à un calendrier de projet, nous pouvons échelonner les livraisons pour correspondre à votre séquence de construction.

Q5 : Fournissez-vous également les plaques d'encastrement structurelles et les poteaux en T ?

Nous pouvons, si votre projet le nécessite. Habituellement, les supports de canalisations constituent l’interface entre la canalisation et la structure. Si vous avez également besoin de plaques d'encastrement, de plaques de base ou de poteaux en T en acier, nous pouvons tout emballer ensemble, ce qui simplifie la logistique du site.

Tests et contrôles de qualité

Les supports de tuyaux ne comportent peut-être pas de pièces mobiles, mais nous appliquons néanmoins un processus de contrôle qualité structuré :

Vérification des matériaux entrants par rapport aux certificats d'usine

Contrôle dimensionnel après découpe et perçage

Inspection d’aménagement avant soudage

Inspection visuelle des soudures, plus CND supplémentaire si spécifié

Contrôle dimensionnel et angulaire sur assemblage fini

Inspection de la finition de surface et du revêtement

Chaque expédition est accompagnée d'un bon de livraison qui répertorie chaque support par son numéro d'étiquette, afin que votre équipe de chantier puisse faire correspondre les pièces au dessin isométrique sans aucune approximation.

Personnalisation que nous effectuons chaque jour

Peu de supports de tuyaux quittent notre usine en tant que pièces entièrement standard. Les personnalisations courantes incluent :

Hauteurs de chaussures étendues pour une isolation épaisse ou une ignifugation

Bases coulissantes réglables avec patins en PTFE pour un glissement à faible friction

Quincaillerie en acier inoxydable pour installations offshore et côtières

Capacités de charge spéciales : nous avons construit des supports de tuyaux pour les conduites de gros calibre transportant des tuyaux de 40 pouces de diamètre

Colliers antivibratoires avec doublure en néoprène pour tuyauterie de compresseur alternatif

Supports en alliage haute température pour lignes de fours et de reformeurs

Vous n'êtes pas limité au contenu d'un catalogue. Envoyez-nous vos exigences et nous fabriquerons exactement ce dont vous avez besoin.

Notes pratiques de notre atelier

Quelques éléments que nous avons retenus au fil des années et qui pourraient vous aider :

Si votre tuyau doit subir un hydrotest, assurez-vous que les supports de tuyau sont conçus pour le poids inondé. De nombreux échecs de support se produisent pendant les tests, pas pendant le fonctionnement.

Sur les supports à tubes longs, évitez un guidage excessif. Laissez de la place pour le mouvement axial. Nous pouvons incorporer des plaques coulissantes avec un coefficient de frottement connu dans nos conceptions de sabots pour maintenir les charges de réaction dans les limites de contrainte de vos canalisations.

Si le support de tuyau est exposé au feu, spécifiez un revêtement résistant au feu ou une conception qui ne s'effondrera pas pendant la période de résistance au feu requise. Nous pouvons vous conseiller sur les options pratiques.

Pour les tuyaux en acier inoxydable, utilisez toujours des composants de support en acier inoxydable ou au moins un revêtement non métallique (PTFE ou néoprène) pour éviter la corrosion galvanique au point de contact.

Pourquoi choisir Tianshun pour vos supports de canalisations ?

Nous ne sommes pas un distributeur qui récupère les pièces dans un entrepôt. Nous sommes une usine qui coupe l'acier, soude les assemblages, usine les surfaces de contact, applique des revêtements et expédie directement à votre site ou consolidateur. Notre équipe a constaté suffisamment de défaillances de supports de canalisations sur le terrain pour savoir qu'un peu de soin supplémentaire lors de la fabrication fait une grande différence en fin de compte.

Que vous ayez besoin de vingt sabots soudés simples ou de deux cents supports guidés complexes avec plaques coulissantes, nous vous donnerons un prix direct usine, un calendrier de livraison réaliste et un ensemble de dessins de fabrication pour votre approbation avant de commencer à couper l'acier. Plus de 70 % de notre activité provient de clients qui ont commandé une seule fois et n'ont jamais pris la peine de qualifier un autre fournisseur.

Si votre prochain projet nécessite des supports de tuyauterie, des sabots de tuyauterie ou des supports de tuyauterie pré-isolés, envoyez-nous votre liste de supports ou vos dessins standards. Nous vous renverrons un devis détaillé, généralement dans les 24 heures. Et comme toujours, vous êtes invités à visiter notre usine à Yangzhou et à voir comment nous construisons les choses.
