Support de suspension à ressortjoue un rôle essentiel dans le contrôle du poids des tuyaux, des mouvements thermiques et des vibrations dans les systèmes de tuyauterie industriels exigeants. Tianshun propose des solutions techniques de suspension à ressort avec des charges nominales de 10 N à 100 000 N et des capacités de déplacement jusqu'à 200 mm, prenant en charge les applications dans les installations électriques, pétrochimiques, de GNL, de raffinerie, de chauffage, pharmaceutiques et de transformation alimentaire.
Un support de suspension à ressort correctement sélectionné permet à un système de tuyauterie de se déplacer en toute sécurité lorsque la température de fonctionnement change tout en maintenant un support vertical contrôlé. Contrairement aux supports rigides, les systèmes à ressorts peuvent s'adapter à la dilatation et à la contraction thermiques, répartir les charges plus efficacement et contribuer à réduire les contraintes transférées aux tuyaux et aux équipements connectés. Tianshun fabrique des ensembles de suspensions à ressort en utilisant des aciers à ressort tels que 60Si2MnA et 50CrVA, avec des options pour des boîtiers en acier au carbone, des revêtements de protection, des connexions personnalisées et des exigences de charge et de déplacement spécifiques au projet. Comprendre la structure, le principe de fonctionnement, les spécifications, les exigences de test et les conditions d'application est essentiel lors de la sélection d'un support pour un pipeline industriel.
Table des matières
Qu'est-ce qu'un support de suspension à ressort ?
Comment fonctionne un support de suspension à ressort ?
Quels sont les principaux composants ?
Quels sont les principaux avantages en termes de performances ?
Quels paramètres techniques les ingénieurs doivent-ils vérifier ?
Où sont utilisés les supports de suspension à ressort ?
Support de ressort variable ou constant
Comment les supports de suspension à ressort sont-ils testés ?
Comment choisir le bon support ?
Obtenez une solution de suspension à ressort personnalisée

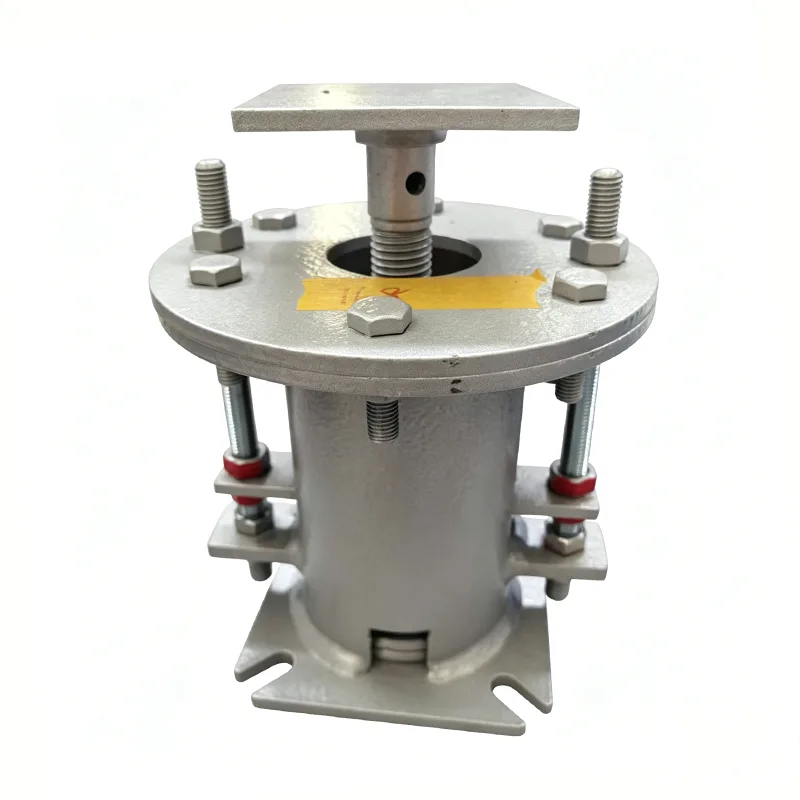

Qu'est-ce qu'un support de suspension à ressort ?
Un support de suspension à ressort est un support de tuyauterie mécanique conçu pour supporter le poids d'un pipeline tout en permettant un mouvement vertical contrôlé. Il utilise le comportement élastique d'un ressort pour s'adapter aux mouvements générés par les changements de température, les charges de fonctionnement et d'autres conditions de service.
Lorsqu’un tuyau de procédé chauffe, il peut se dilater et quitter sa position froide. Lorsqu'il refroidit, le tuyau se contracte. Un support rigide peut restreindre ce mouvement et potentiellement créer une contrainte supplémentaire sur les canalisations. Un support à ressort correctement conçu fournit une force de soutien tout en permettant au tuyau de se déplacer dans sa plage de déplacement conçue.
Cela rend les supports à ressorts particulièrement utiles pour les conduites de vapeur, les canalisations de processus à haute température, les systèmes de production d'électricité, les installations pétrochimiques, les raffineries et autres installations où le déplacement thermique doit être pris en compte lors de la conception des contraintes des canalisations.
Pour les ingénieurs de projet, le support ne doit pas être sélectionné simplement en fonction de la taille nominale du tuyau. La charge de fonctionnement, les charges chaudes et froides, le mouvement attendu, le sens d'installation, la température, les dimensions de connexion et les normes de conception applicables doivent tous être évalués.
Comment fonctionne un support de suspension à ressort ?
Le principe de fonctionnement de base est simple : l'ensemble ressort génère une force d'appui contrôlée tout en permettant le déplacement vertical du tuyau.
- La charge du tuyau est transférée :Le support transfère une partie du poids et de la charge de fonctionnement du tuyau à la structure de support.
- Les changements de température provoquent des mouvements :À mesure que le pipeline chauffe ou refroidit, la dilatation ou la contraction thermique provoque un mouvement vertical.
- Le ressort répond :Le ressort se comprime ou s'étend selon la direction et l'ampleur du mouvement.
- Les déplacements restent contrôlés :Le support s'adapte au déplacement prévu au lieu de forcer le tuyau dans une position fixe.
- La charge est répartie :Une sélection correcte des supports permet d'éviter une charge localisée excessive sur les supports de tuyaux et les équipements connectés.
Dans une conception de tuyauterie pratique, le support à ressort fonctionne dans le cadre d'un système de support plus grand. Des sabots de tuyauterie, des supports rigides, des guides, des ancrages et d'autres composants peuvent être utilisés ensemble en fonction de l'analyse des contraintes de la tuyauterie et des exigences du projet.
Quels sont les principaux composants ?
La fiabilité d'un support à ressort dépend de l'interaction entre son ensemble ressort, son boîtier, son mécanisme de réglage et le matériel de connexion. Une configuration typique comprend les composants suivants :
| Composant | Fonction principale | Matériau ou caractéristique typique |
|---|---|---|
| Assemblage du printemps | Fournit une force de soutien contrôlée et s'adapte au mouvement | Acier à ressort 60Si2MnA ou 50CrVA |
| Logement | Protège et positionne l'ensemble ressort | Acier au carbone Q235B ou Q345B |
| Vis de réglage | Permet le réglage de la charge et de la hauteur lors de l'installation | Construction en acier spécifique au projet |
| Tige de suspension et accessoires | Relie le support au pipeline et à la structure | Sélectionné selon les exigences du projet |
| Indicateur de déplacement | Affiche la position réelle du mouvement | Indication calibrée clairement visible |
Les dimensions de connexion et les accessoires peuvent être personnalisés lorsque les configurations standards ne correspondent pas aux conditions d'installation. Ceci est particulièrement important pour les projets de rénovation ou les racks de canalisations complexes où l'espace d'installation disponible est limité.
Quels sont les principaux avantages en termes de performances ?
Compensation des mouvements thermiques
Le principal avantage est la capacité à s’adapter aux mouvements verticaux des tuyaux provoqués par les changements de température. Les conceptions de suspensions à ressort standard de Tianshun peuvent offrir des options de déplacement nominal de 50, 80, 120, 150 et 200 mm, selon la configuration sélectionnée.
Prise en charge de charge contrôlée
Les canalisations industrielles peuvent devenir considérablement plus lourdes pendant leur fonctionnement en raison des fluides de traitement, de l'isolation et des conditions de service changeantes. Un ensemble de ressorts correctement spécifié aide à maintenir un support contrôlé tout au long du cycle de fonctionnement.
Transmission réduite des vibrations
Les dispositifs soutenus par des ressorts peuvent contribuer à réduire la transmission directe des vibrations des tuyaux aux éléments structurels. Cela peut être utile autour des équipements rotatifs, des systèmes à vapeur, des équipements de traitement et d'autres installations où le contrôle des vibrations est important.
Flexibilité d'installation
Les mécanismes de réglage permettent aux installateurs d'affiner la position du support et la charge pendant l'installation. Cela peut simplifier l'alignement sur le terrain par rapport à un agencement de support complètement rigide.
Adaptabilité à différents projets
Les ensembles de suspensions à ressort peuvent être conçus en fonction de différentes charges, exigences de déplacement, matériaux, types de connexion et conditions environnementales. Tianshun propose également des solutions personnalisées pour les exigences spéciales en matière de charge, de déplacement, de température et de connexion.
Quels paramètres techniques les ingénieurs doivent-ils vérifier ?
Avant de commander un support à ressort, les ingénieurs doivent établir les conditions de fonctionnement réelles plutôt que de sélectionner une unité uniquement en fonction du diamètre du tuyau. Les spécifications suivantes sont particulièrement importantes :
| Paramètre | Plage de référence Tianshun | Pourquoi c'est important |
|---|---|---|
| Charge de travail | 10 N à 100 000 N | Détermine la capacité de support requise |
| Déplacement nominal | 50-200 mm | Doit s'adapter au mouvement prévu des tuyaux |
| Température de fonctionnement | -20°C à +450°C | Influence la sélection des matériaux et des ressorts |
| Matériau du ressort | 60Si2MnA / 50CrVA | Prend en charge les performances mécaniques et de fatigue |
| Matériau du boîtier | Q235B / Q345B | Fournit une protection et un soutien structurels |
| Traitement de surface | Revêtement époxy riche en zinc / galvanisation à chaud | Améliore la protection contre la corrosion |
| Normes applicables | ANSI/HG 20644, GB/T 17116, DIN 2545 | Aide à aligner le produit sur les spécifications du projet |
Pour les projets EPC internationaux, les ingénieurs peuvent également spécifier des normes spécifiques au projet, des certificats de matériaux, des exigences d'inspection ou un témoignage par un tiers. Ces exigences doivent être confirmées avant le début de la production.
Où sont utilisés les supports de suspension à ressort ?
Les supports à ressort conviennent aux canalisations industrielles où le support de charge doit coexister avec un mouvement thermique contrôlé. Les applications courantes incluent :
- Conduites de vapeur et d'eau de centrale thermique
- Systèmes de tuyauterie auxiliaires pour centrales nucléaires
- Pipelines de procédés pétrochimiques
- Tuyauterie de four et de colonne de raffinerie de pétrole
- Pipelines de terminaux GNL et GPL
- Réseaux de chauffage central urbains
- Tuyauterie de processus pharmaceutique
- Tuyauterie sanitaire agroalimentaire
- Conduites de vapeur haute température et haute pression
Pour les installations chimiques et pétrochimiques, la protection des surfaces et le choix des matériaux peuvent être particulièrement importants car le support peut être exposé à l'humidité, à des atmosphères corrosives ou à des températures de fonctionnement exigeantes.
Support à ressort variable ou constant : quelle est la différence ?
L'une des décisions les plus importantes dans la conception du support de pipeline est de savoir si l'application nécessite une configuration de ressort variable ou constante.
| Comparaison | Support de ressort variable | Support de ressort constant |
|---|---|---|
| Force de soutien | Changements à mesure que le ressort bouge | Conçu pour rester à peu près constant |
| Utilisation typique | Mouvement thermique modéré | Mouvements importants ou exigences strictes en matière de changement de charge |
| Considération de conception | Variation de charge admissible | Constance de la charge tout au long du trajet |
| Application typique | Tuyauterie générale de procédé et de service public | Connexions principales de vapeur et d'équipements sensibles |
Un support à ressort variable peut être approprié lorsque le changement de force de support reste acceptable dans les limites de la contrainte de conception de la tuyauterie. Une disposition à ressort constant peut être envisagée lorsque l'équipement connecté présente des changements de charge admissibles plus serrés ou lorsqu'un déplacement vertical important est attendu.
Le choix correct doit être basé sur l'analyse des contraintes de la tuyauterie du projet, les conditions de charge chaude et froide, la direction du mouvement et les limites des buses de l'équipement.
Comment les supports de suspension à ressort sont-ils testés ?
L'assurance qualité est particulièrement importante car un support à ressort est un composant porteur. Les tests doivent vérifier non seulement les dimensions extérieures, mais également l'état des matériaux, les performances du ressort, le comportement en charge et le revêtement protecteur.
Les activités typiques d’inspection et de test comprennent :
- Inspection visuelle et dimensionnelle
- Identification positive des matériaux (PMI), si nécessaire
- Test de dureté
- Test aux particules magnétiques ou ressuage le cas échéant
- Test de charge de ressort
- Vérification de la courbe charge-déplacement
- Contrôle de l'épaisseur du revêtement
- Contrôle de l'assemblage final
Des rapports de tests en usine et des rapports de tests de matériaux peuvent être fournis pour les commandes applicables. Pour les projets nécessitant une vérification supplémentaire, une inspection par un tiers, des tests devant témoin, des tests de matériaux, des CND de soudure ou une inspection avant expédition peuvent également être organisés en fonction des exigences du contrat.
Comment choisir le bon support de suspension à ressort ?
Une sélection correcte commence par les données d'ingénierie. Un ensemble de spécifications utiles doit inclure les informations suivantes :
- Taille et configuration des tuyaux
- Charges opérationnelles et installées
- Conditions de charge chaude et froide
- Déplacement vertical attendu
- Direction du mouvement
- Température de fonctionnement et de conception
- Disposition de montage requise
- Cotes de connexion
- Exigences en matière de matériaux et de revêtements
- Normes de conception et d’inspection applicables
Pour les systèmes complexes, la fourniture d'une contrainte isométrique sur la tuyauterie ou d'un programme de support pertinent peut améliorer considérablement la précision de la sélection des supports. Les ingénieurs peuvent alors évaluer si un ressort variable, un ressort constant ou un autre dispositif de support est approprié.
Lorsque les dimensions standard ne conviennent pas, les solutions de suspension à ressort personnalisées peuvent inclure des capacités de charge spéciales, des connexions non standard, des dimensions d'installation personnalisées, des matériaux résistants à la corrosion et des conceptions pour les environnements à haute ou basse température.
Foire aux questions sur le support de suspension à ressort
1. Quel est l’objectif principal d’un support de suspension à ressort ?
Son objectif principal est de supporter les charges des pipelines tout en permettant un mouvement vertical contrôlé provoqué par la dilatation et la contraction thermiques. Cela peut également aider à réduire la transmission des vibrations et à maintenir une condition de support plus stable pendant le fonctionnement.
2. Quelle plage de charge les supports de suspension à ressort Tianshun peuvent-ils gérer ?
La gamme de produits standard référencée couvre des charges de travail de 10 N à 100 000 N. La sélection réelle dépend des conditions de fonctionnement du tuyau, des exigences de charge, du déplacement et des données de conception du projet.
3. Quel déplacement le support à ressort peut-il supporter ?
Les options de déplacement nominal standard incluent 50 mm, 80 mm, 120 mm, 150 mm et 200 mm. Les exigences de déplacement personnalisées peuvent être évaluées en fonction du mouvement réel de la tuyauterie.
4. Quels matériaux sont couramment utilisés pour l’assemblage des ressorts ?
Les matériaux de ressorts courants incluent le 60Si2MnA et le 50CrVA. Les matériaux du boîtier peuvent inclure l'acier au carbone Q235B et Q345B, tandis que le traitement de surface peut utiliser des revêtements époxy riches en zinc ou une galvanisation à chaud.
5. Quand faut-il envisager un support à ressort constant ?
Un support à ressort constant peut être envisagé lorsque le pipeline subit un mouvement vertical important ou lorsque l'équipement connecté nécessite que la force de support reste approximativement constante tout au long du trajet prévu. La sélection finale doit suivre l'analyse des contraintes de la tuyauterie et les exigences du projet.
6. Les supports de suspension à ressort peuvent-ils être personnalisés ?
Oui. La personnalisation peut couvrir les exigences de charge et de déplacement, la sélection des matériaux, les types de connexion, les dimensions d'installation, les conditions environnementales et d'autres exigences spécifiques au projet.
Obtenez une solution de suspension à ressort personnalisée
Un système de support à ressort fiable commence par des données d'ingénierie précises, une sélection de matériaux appropriée, une fabrication contrôlée et des tests documentés. Tianshun combine une expérience dans la fabrication de supports à ressorts avec des services d'ingénierie personnalisés pour les applications de tuyauterie industrielle. Si vous planifiez un projet de tuyauterie dans les domaines de l'énergie, de la pétrochimie, de la raffinerie, du GNL, du chauffage, de l'industrie pharmaceutique ou autre, partagez vos exigences en matière de charge, de déplacement, de température, de connexion et de quantité avec l'équipe d'ingénierie. En savoir plus sur le support de suspension à ressort Tianshun ouContactez-nouspour une recommandation et un devis spécifiques au projet.
