Support de ressort de raffinerie

Les systèmes de canalisations de traitement des raffineries sont généralement confrontés à des défis liés aux conditions de travail extrêmes : températures et pressions élevées, fluides inflammables et explosifs contenant des substances hautement corrosives. Pendant le démarrage, l'arrêt et le fonctionnement quotidien de l'unité, si l'énorme déplacement des canalisations provoqué par la dilatation et la contraction thermique ne peut pas être raisonnablement libéré, cela entraînera facilement des fuites de brides et même des dommages à l'équipement. Forte de 14 années d'accumulation technique dans le domaine du support de pipelines, Yangzhou Tianshun Pipeline Technology Co., Ltd. a spécialement développé un support de ressort de raffinerie pour les unités de raffinage. Grâce à un mécanisme de compensation élastique précis, ce produit absorbe efficacement le déplacement thermique des systèmes de pipelines, contrôle les contraintes supplémentaires dans une plage de sécurité et garantit un fonctionnement à long terme et sans fuite des unités de raffinage.

Cette figure montre la courbe de performance de charge-déplacement d'un support/suspension à ressort variable, y compris les paramètres clés de charge et de déplacement pour vérifier la précision de charge et la fiabilité opérationnelle du produit.

Chaque unité est soumise à un étalonnage de charge et à des tests de performances avant expédition. L'écart de charge de réglage est contrôlé à ± 5 %, conformément à la norme internationale ANSI/MSS‑SP‑58‑2018 ainsi qu'à NB/T47039‑2013.

Les produits répondent aux exigences techniques des systèmes de tuyauterie électriques, pétrochimiques et autres systèmes de tuyauterie industriels. Selon MSS‑SP‑58‑2018, la variabilité de charge maximale autorisée pour les unités à ressorts variables ne doit pas dépasser 25 % de la charge chaude de fonctionnement sur la course de travail complète.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Technologie de base et matrice de paramètres

Ciblant les configurations de pipelines complexes et diverses des raffineries, notre support de ressort de raffinerie fournit des solutions mécaniques hautement personnalisées. Ses paramètres techniques de base sont les suivants :

Adaptabilité de l’ingénierie et exploitation et maintenance sur site

Les raffineries présentent généralement les caractéristiques d’un espace compact et de pipelines denses. Lors de la conception du support à ressort pour raffinerie, nous avons pleinement combiné les problèmes pratiques de l'ingénierie de raffinage :

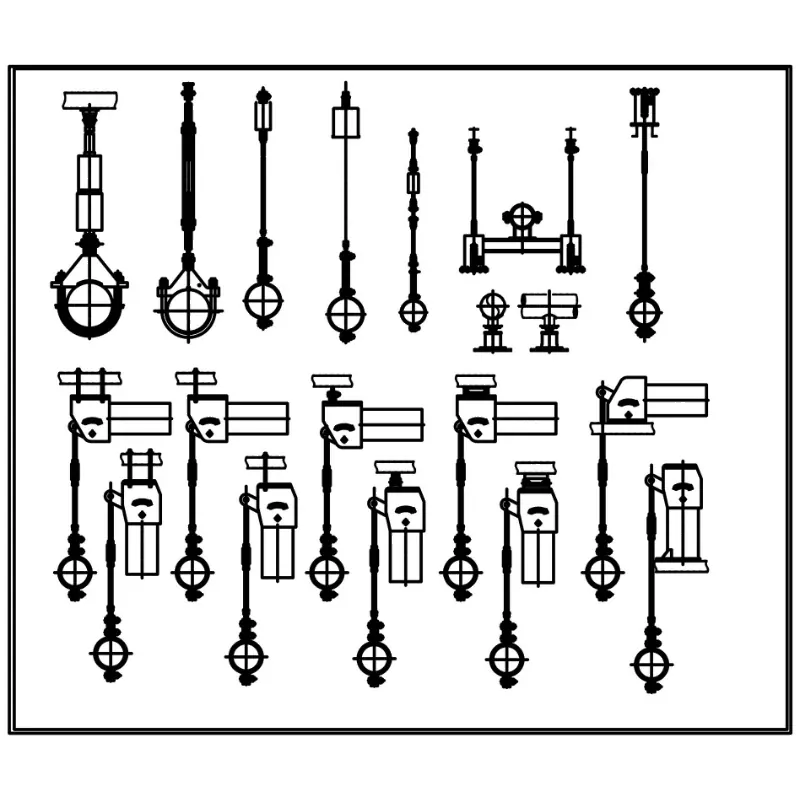

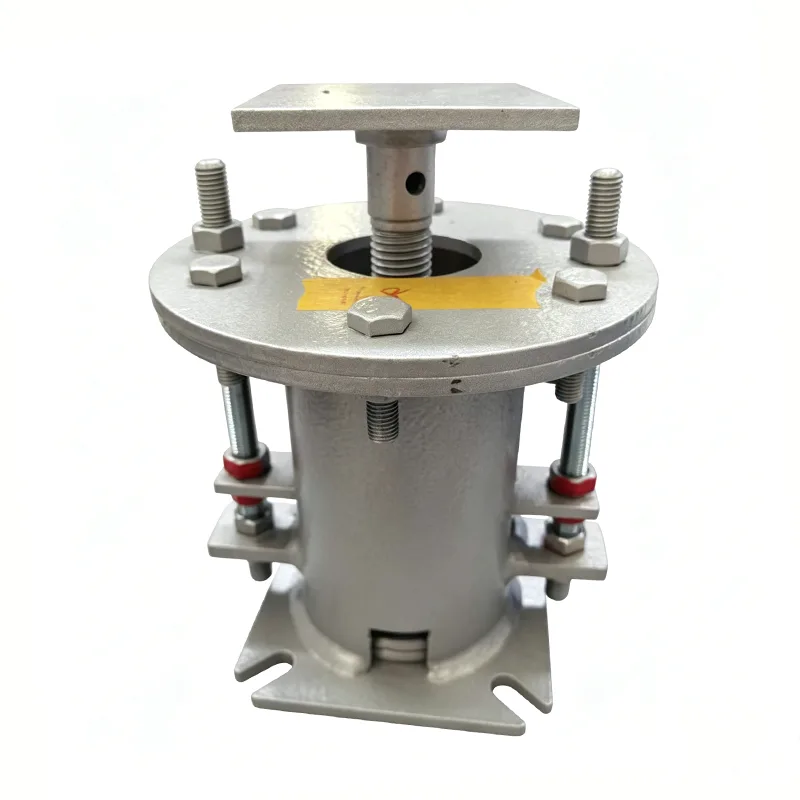

Conception compacte et modulaire : propose plusieurs types d'installation, notamment la suspension (type A/B/C) et le support (type D/E/F), avec une structure compacte, qui peut parfaitement s'adapter à l'espace étroit des galeries de tuyaux et réduire les difficultés de construction sur site.

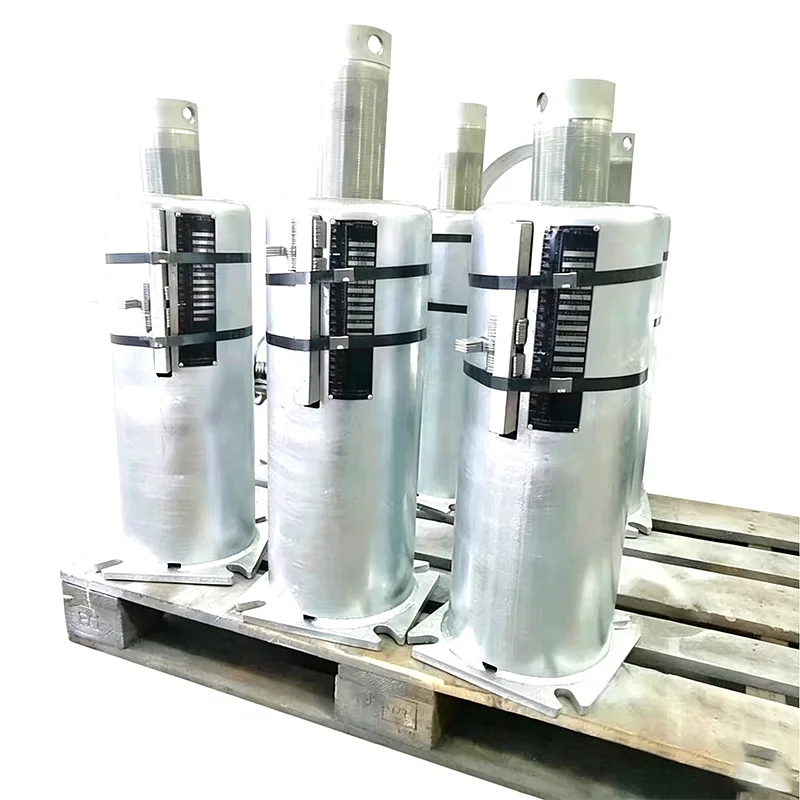

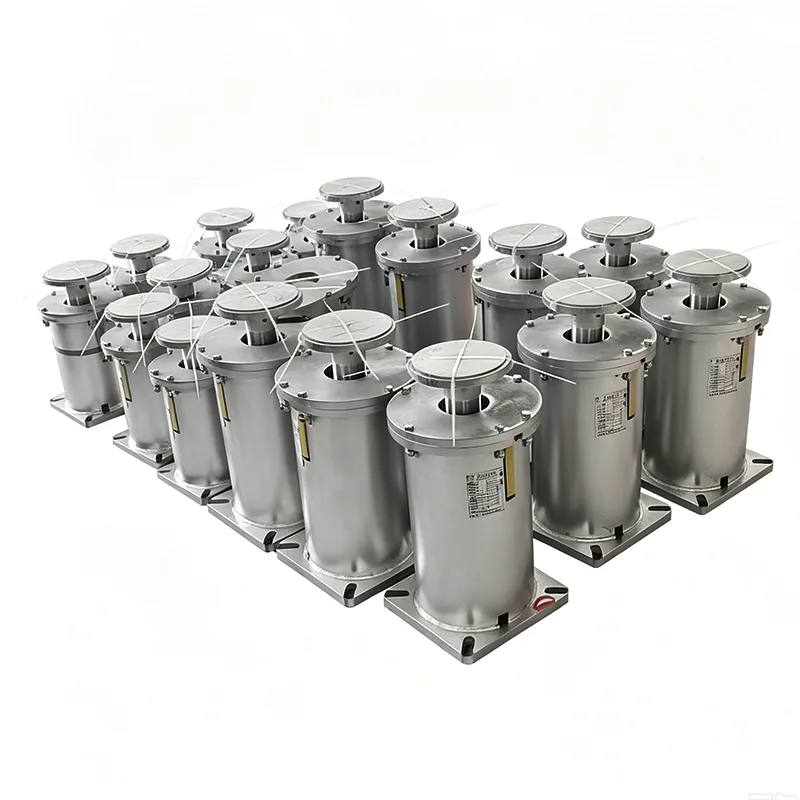

Surveillance visuelle de l'état : équipé de plaques indicatrices de déplacement et d'échelles de charge de haute précision, le personnel d'exploitation et de maintenance sur site peut juger intuitivement si le pipeline est dans la position de travail conçue sans démonter la coque, facilitant ainsi l'inspection préventive sans arrêt.

Verrouillage à froid et prise rapide : le verrouillage par pré-compression est strictement effectué selon le rapport de calcul des contraintes du système de canalisation avant la livraison. Lors de l'installation sur site, seul un simple réglage précis du filetage et une fixation d'enracinement sont nécessaires pour atteindre l'état de contrainte conçu, raccourcissant considérablement le cycle de maintenance et de construction de l'unité.

Normes strictes de contrôle de qualité et de fabrication

Les unités de raffinage ont des exigences extrêmes en matière de sécurité. En tant que ligne de défense clé pour la sécurité du système de pipelines, l'ensemble du processus de production de Refinery Spring Support suit des normes de contrôle de qualité strictes :

Essais non destructifs et essais mécaniques : Toutes les soudures porteuses et les principaux composants soumis à des contraintes sont soumis à une inspection d'apparence et à des essais non destructifs (essais radiographiques/ultrasons) conformément aux normes nationales pertinentes pour garantir une résistance structurelle à toute épreuve.

Vérification de la durée de vie en fatigue : les composants du ressort sont soumis à des tests de fatigue stricts et à des processus de traitement thermique pour garantir qu'aucune déformation plastique ou fracture ne se produit pendant des centaines de milliers de cycles thermiques alternatifs.

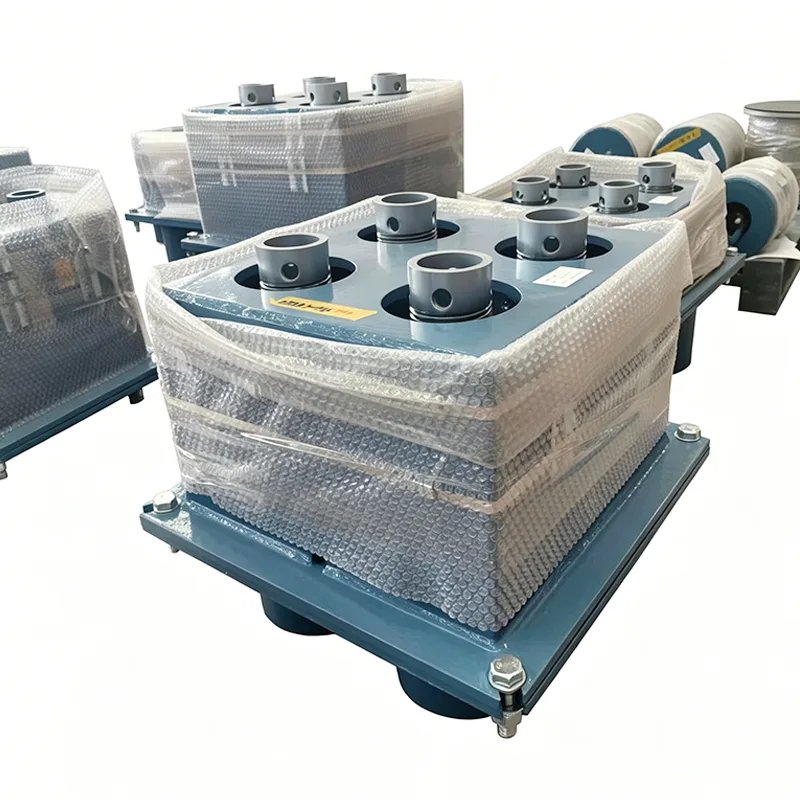

Verrouillage et protection en usine : chaque unité est équipée d'une goupille de positionnement avant la livraison, verrouillant le levier ou le ressort en position de travail à froid pour éviter des dommages irréversibles au ressort causés par un déplacement accidentel pendant le transport et le levage.

Pourquoi choisir le support de ressort de raffinerie de Tianshun ?

Riche expérience en matière de projets de raffinage : les produits fonctionnent de manière stable dans des raffineries, des projets de craquage d'éthylène et de chimie fine dans plus de 40 pays à travers le monde, et ont résisté à des tests pratiques de climats extrêmes et de conditions de travail complexes.

Support d'ingénierie complet du processus : fournissez des services techniques complets depuis l'analyse des contraintes du pipeline (simulation CAESAR II), le calcul de sélection du type jusqu'aux conseils d'installation sur site, en garantissant que chaque support correspond avec précision aux conditions de travail.

Livraison fiable de la chaîne d'approvisionnement : en nous appuyant sur des lignes de production automatisées et des équipements de test complets sur notre base du Jiangsu, nous garantissons une livraison à temps et de haute qualité des matériaux pour les projets de raffinage à grande échelle.

Prise en charge du cycle de vie complet : établissez des dossiers de projet exclusifs, fournissez une évaluation de l'état, une réinitialisation de la charge et des conseils de remplacement pendant la maintenance à l'arrêt, réduisant ainsi efficacement les risques d'exploitation et de maintenance des raffineries.
