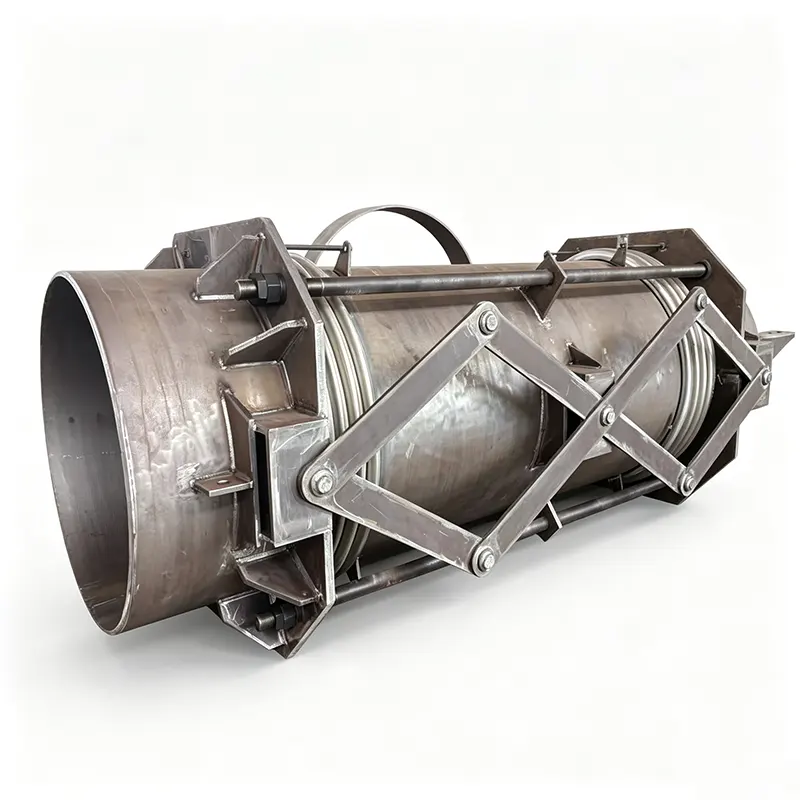

Joint de dilatation à soufflet métallique

Yangzhou Tianshun fabrique des joints de dilatation à soufflet métallique depuis 2012. Avec 14 ans d'expérience ciblée et une usine de 35 000 m² composée de plus de 100 personnes qualifiées, nous fournissons des conceptions standard et entièrement personnalisées dans plus de 45 pays. Nos joints de dilatation sont construits selon les normes EJMA et soutenus par une traçabilité des matériaux, des tests 100 % non destructifs et des tests de résistance hydrostatique sur chaque unité.

Pourquoi la fiabilité entre dans la conception, pas seulement dans la brochure

Durée de vie calculée, non supposée

La durée de vie est déterminée selon les directives de l'EJMA pour l'enveloppe opérationnelle réelle, couvrant simultanément les mouvements axiaux, latéraux et angulaires. Les conceptions standard sont vérifiées pour 1 000, 3 000 ou 5 000 cycles complets, garantissant que le joint fonctionne comme prévu tout au long des cycles thermiques, et pas seulement sur papier.

Intégrité matérielle soutenue par la paperasse

Chaque série de matériaux à soufflet (SS304, SS316L, SS321, Inconel 625 ou Hastelloy) est accompagnée de certificats d'usine complets et de dossiers de traçabilité. Pour les services corrosifs tels que les lignes de catalyseur FCCU ou le transfert de produits chimiques, nous recommandons et stockons des alliages à haute teneur en nickel qui résistent à la fissuration par corrosion sous contrainte de chlorure.

Construction multicouche avec témoin intégré

Lorsque la pression ou la sécurité l'exigent, nous utilisons des soufflets multicouches plutôt qu'un soufflet simple. La structure en couches ajoute de la résistance, maintient la flexibilité et introduit une redondance de sécurité : si la couche intérieure devait se perforer, la couche extérieure maintient temporairement la pression pendant que la fuite est détectée à travers le trou témoin – une maintenance prévisible au lieu d'un arrêt imprévu.

Des soudures qui passent à 100 % par CND

Les coutures longitudinales et circonférentielles des soufflets, ainsi que les soudures de fixation, sont soumises à un examen radiographique (RT) ou ressuage (PT) à 100 %. Nos soudeurs internes disposent de procédures qualifiées et, avant expédition, chaque unité est testée hydrostatiquement à 1,5 fois la pression de conception. Aucun échantillonnage : chaque joint quitte l'usine avec son propre rapport de test.

Stabilité contre les tortillements et les résonances

Le tortillement des colonnes et le flambement dans le plan sont évités grâce à une contrainte de pression quadratique moyenne correctement calculée et à des caractéristiques anti-tortillant éprouvées. En interne, les revêtements d'écoulement réduisent les turbulences, l'érosion et les vibrations induites par l'écoulement ; Les couvercles externes ou les tirants sont conçus pour protéger l'élément du soufflet et guider le mouvement — non seulement ajoutés en tant qu'accessoires standard, mais dimensionnés pour le service spécifique.

Portée technique

Types adaptés aux charges de canalisations, pas seulement aux codes catalogue

Joints de dilatation à soufflet axial – pour la dilatation thermique en ligne droite où les ancrages et les guides gèrent la poussée de pression.

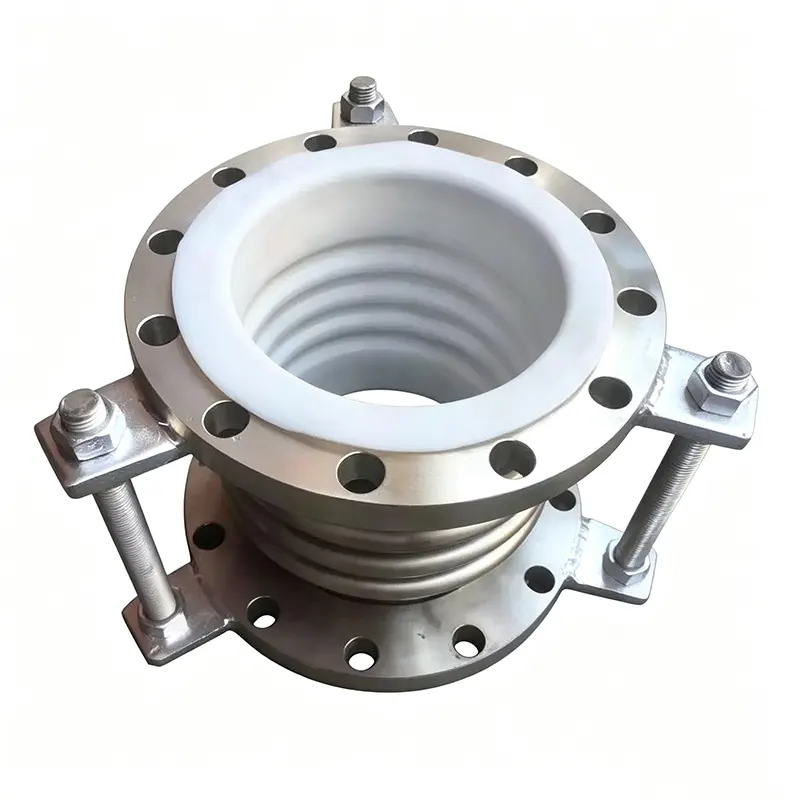

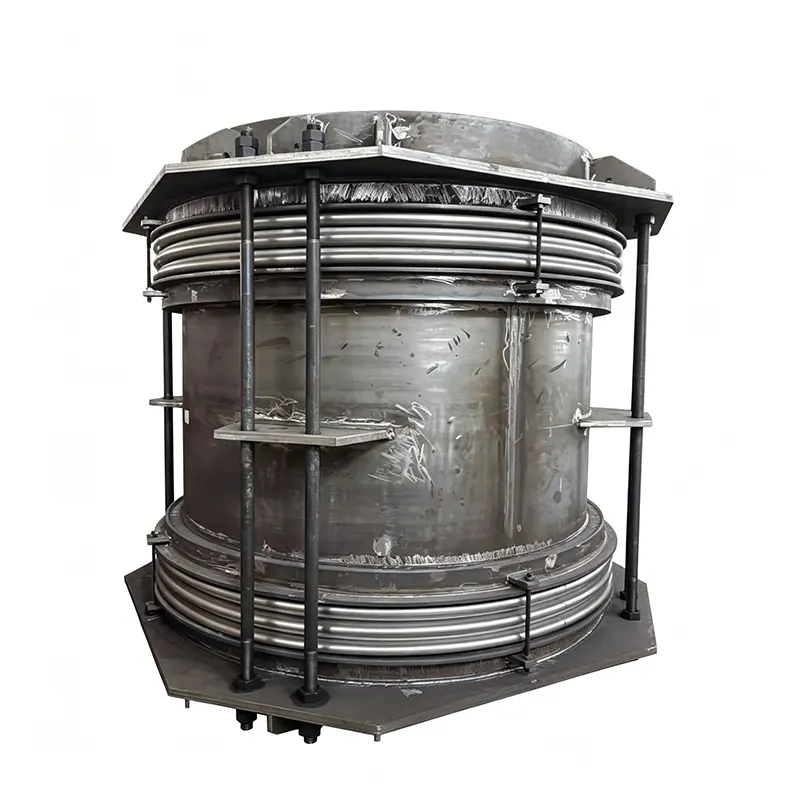

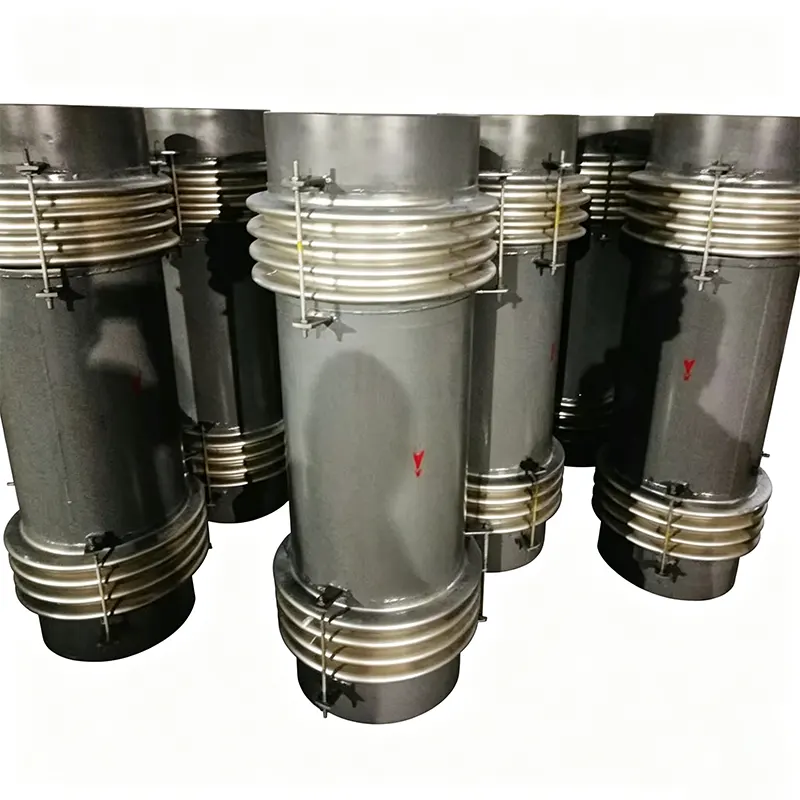

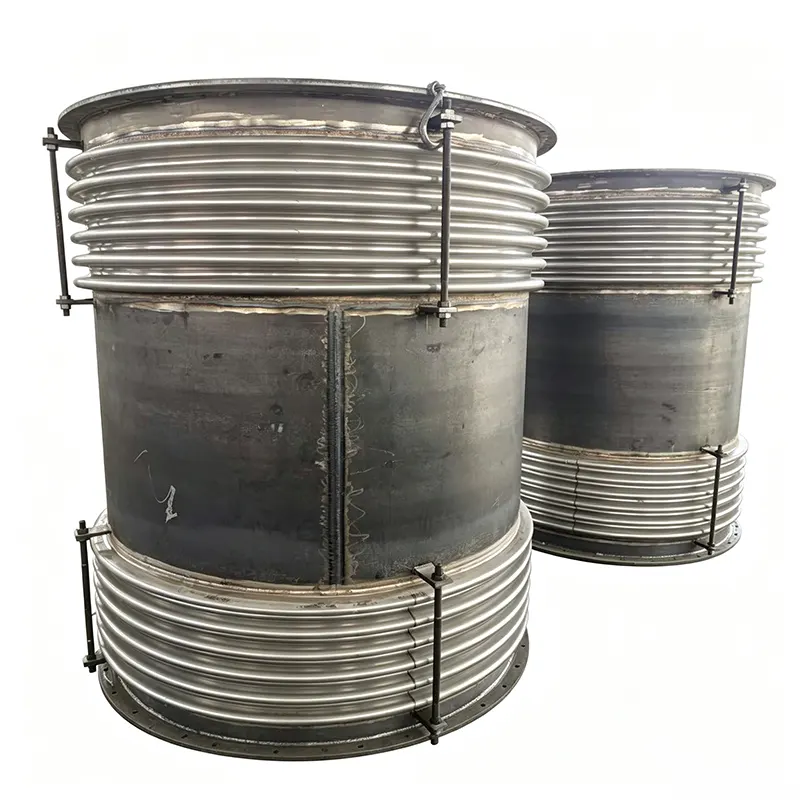

Compensateurs universels (liés) – absorbent les grands mouvements latéraux et angulaires avec des tirants prenant la poussée de pression ; largement utilisé dans les salles de pompes en Asie du Sud-Est pour protéger les corps de pompe.

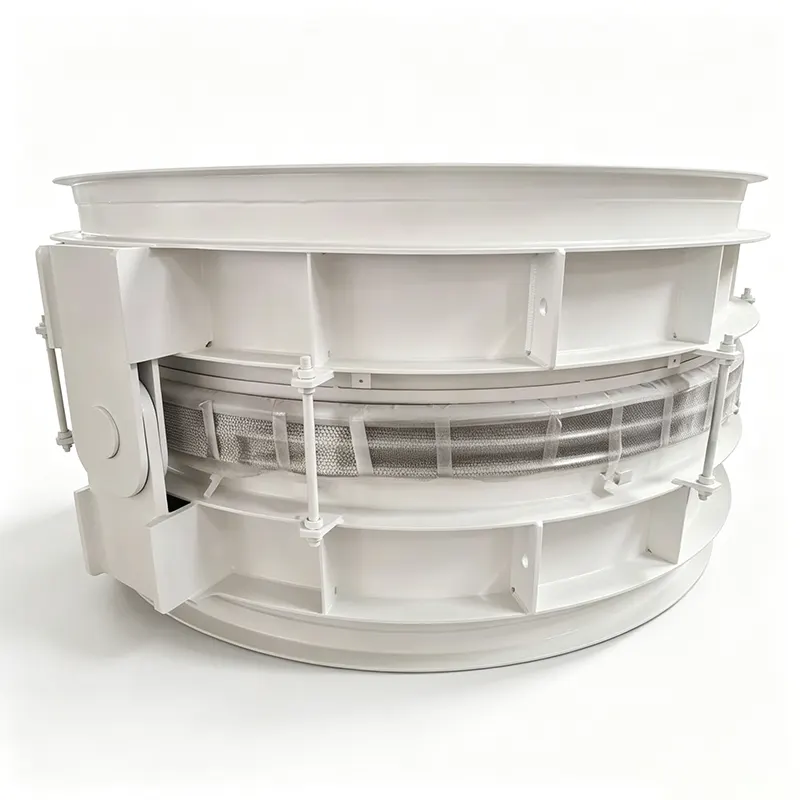

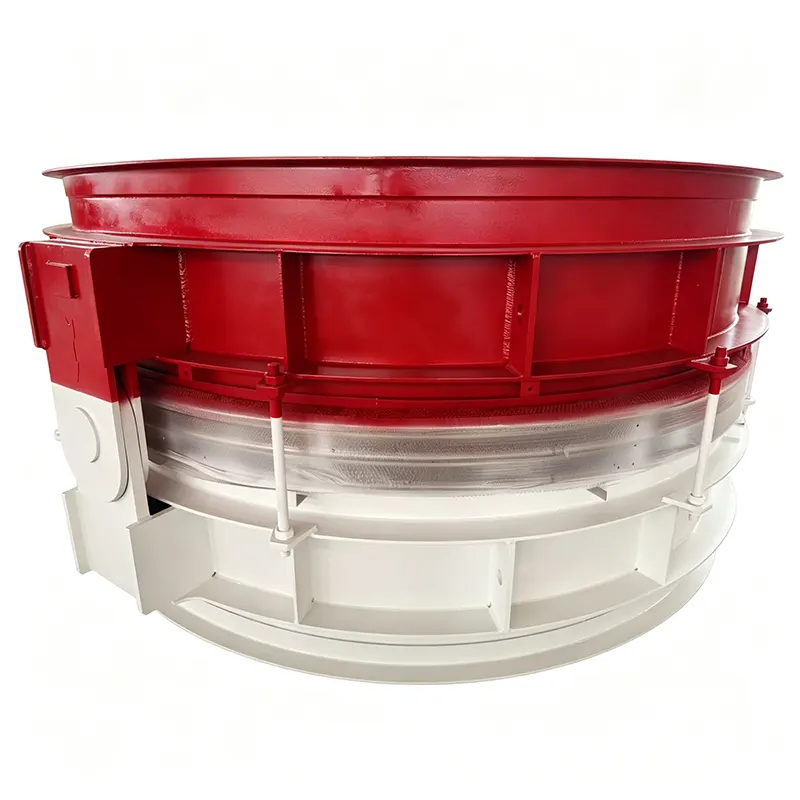

Joints à soufflet articulés : limitent le mouvement à un seul plan angulaire, idéal pour absorber l'expansion dans un tronçon de tuyau en forme de Z tout en limitant la poussée de pression.

Joints de dilatation à cardan – permettent un mouvement angulaire dans plusieurs plans, souvent associés en ensembles pour absorber les mouvements complexes du système de tuyauterie.

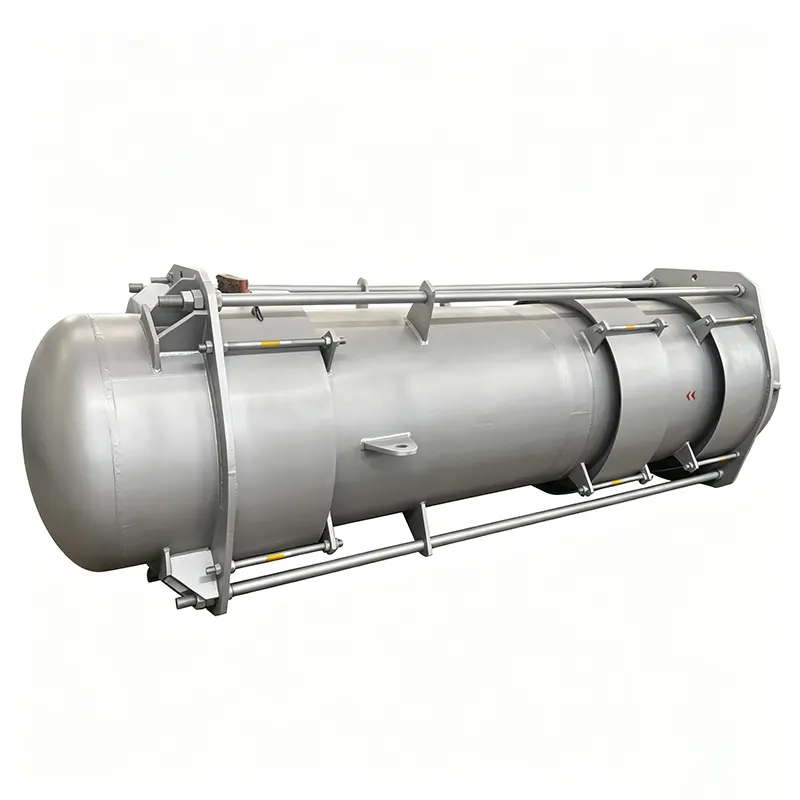

Joints de dilatation à pression équilibrée – éliminent la force de poussée de pression sur les équipements connectés tels que les turbines et les échangeurs de chaleur, critique là où la poussée du soufflet ne peut pas être transférée aux ancrages.

Soufflet à pression externe – utilisé lorsqu'une compression axiale importante est nécessaire ou lorsque le soufflet doit être protégé des dommages externes et d'un écoulement turbulent.

Chaque type est configuré avec le manchon intérieur, le couvercle externe et les recommandations de guidage appropriés pour l'application - et n'est pas expédié sous forme de soufflet nu, sauf demande explicite.

Où ils travaillent et comment les choix matériels suivent le processus

Production d'électricité – échappement de turbine, conduits de poudre de charbon de chaudière, conduites de circulation de chauffage urbain. Grands diamètres, températures élevées, mouvements combinés. L'Inconel 625 ou le SS321 sont typiques pour la résistance à la température et à la fatigue.

Raffineries et usines pétrochimiques – FCCU, trains d’échangeurs de chaleur, canalisations de transfert de pétrole. Les alliages résistants à la corrosion tels que l'Inconel 625 ou l'Hastelloy sont sélectionnés en fonction de leur teneur en soufre, en chlorures et de la température de fonctionnement.

Chauffage urbain et CVC – conduites de vapeur, circuits d’eau glacée. Accent mis sur la durée de vie du cycle axial éprouvée ; l'acier au carbone et les soufflets SS304 avec revêtements de protection externes sont courants.

Aciéries et procédés métallurgiques – fourneaux à vent chaud, systèmes de cokéfaction, conduits d’extraction de poussières. Lorsque les températures de service dépassent 800 °C, nous vous conseillons si un soufflet métallique avec revêtement interne peut être conçu ou si une compensation alternative telle que des unités rectangulaires à revêtement réfractaire est plus appropriée. Des conseils techniques honnêtes, pas une vente forcée.

Stations de traitement de l’eau et de pompage – isolation des vibrations de décharge de pompe, transfert d’eau sur de longues distances. Les joints de dilatation liés retiennent la poussée de pression et l'empêchent d'être transmise aux brides de la pompe et aux blocs de butée en béton.

Certifications et preuves répétées

Notre système qualité est certifié ISO 9001:2015. Les produits répondent aux exigences de marquage CE le cas échéant, et les conceptions peuvent être vérifiées selon les normes ASME ou API lorsque cela est spécifié. Mais la meilleure preuve est la fidélité des clients : plus de 70 % de nos commandes proviennent de partenaires de longue date qui commandent à nouveau parce que les performances des produits correspondent aux fiches techniques.

À quoi ressemble le travail avec Tianshun

Vous faites affaire avec un gestionnaire de compte dédié qui comprend le produit techniquement, et pas seulement commercialement.

Les demandes reçoivent une réponse substantielle dans les 24 heures, y compris des conseils de sélection préliminaires si vous partagez des données opérationnelles de base.

L'équipe d'ingénierie fournit des recommandations sur les matériaux, des calculs de mouvement et des conseils d'installation.

Les conceptions personnalisées – des diamètres non standard aux combinaisons de matériaux exotiques – sont traitées régulièrement et ne constituent pas des exceptions.

La planification de la production est transparente ; l'expédition à temps est la norme.

Le service après-vente comprend la supervision de l’installation et la consultation de maintenance pendant toute la durée de vie du joint.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Installation de 35 000 m², Jiangsu, Chine – expédition dans plus de 45 pays.

Nous ne vendons pas seulement des joints de dilatation. Nous veillons à ce qu’ils fonctionnent correctement dans votre système.
