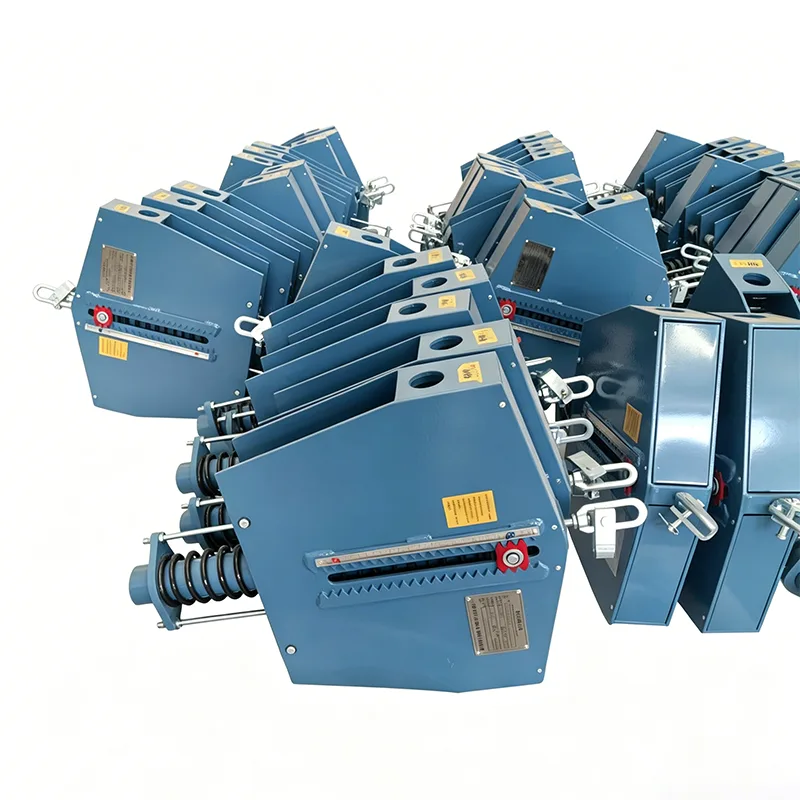

Support à ressort constant de précision pour pipeline à grande cylindrée avec sortie de charge uniforme

Les supports à ressort constant, également appelés supports à ressort à charge constante ou supports à force constante, fournissent une force de support presque uniforme sur toute la plage de déplacement du tuyau. Ces unités sont spécialement conçues pour les systèmes de tuyauterie qui subissent un déplacement thermique vertical important, où les supports à ressorts variables introduiraient une variation de charge excessive et transféreraient des contraintes indésirables aux équipements et à la tuyauterie connectés.

ÀTechnologie des pipelines de Yangzhou Tianshun, nous fabriquons des cintres à ressort constant en utilisant un mécanisme de bielle à manivelle éprouvé associé à des ressorts de compression de haute qualité. Cette conception équilibre le couple du ressort et le couple de charge autour de l'axe principal tout au long de la course, maintenant l'écart de charge à ± 5 % en standard — et à ± 3 % pour les configurations de haute précision. Chaque assemblage est logé dans un boîtier de protection qui protège les composants internes des débris de construction et des contaminants environnementaux, réduisant ainsi les risques de maintenance pendant toute la durée de vie du support.

Spécifications techniques et séries

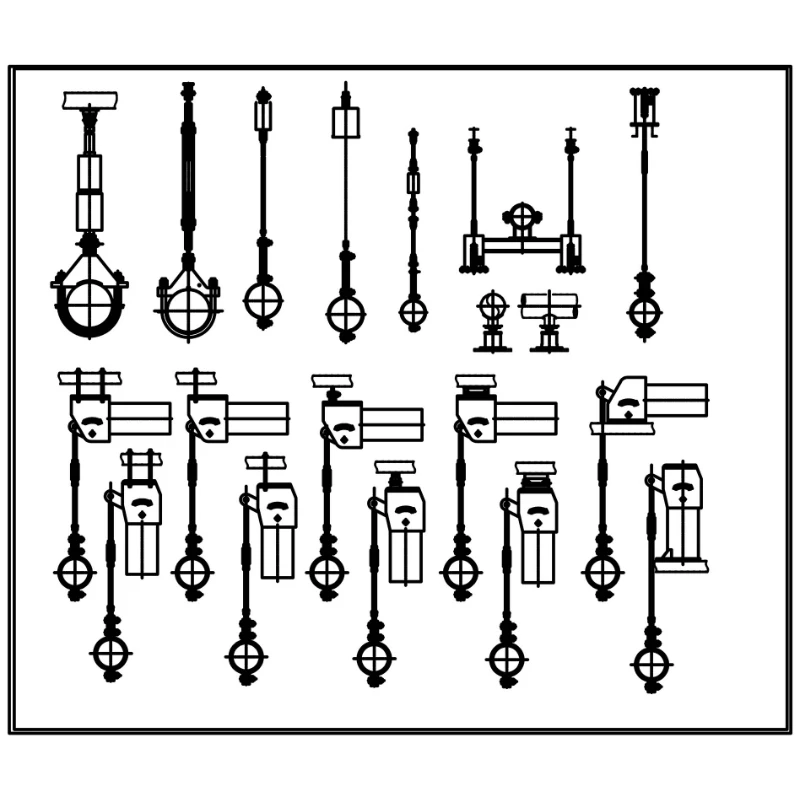

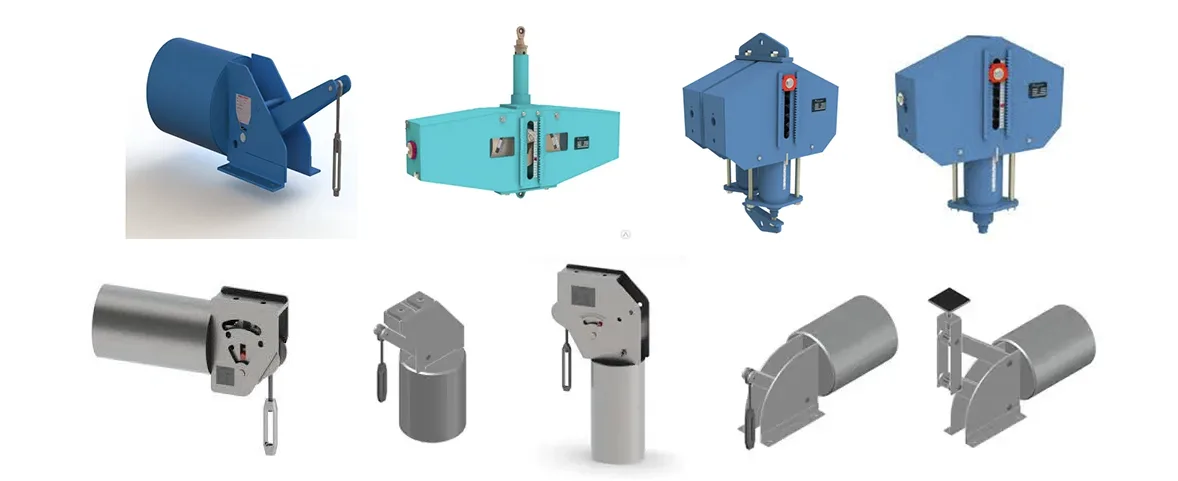

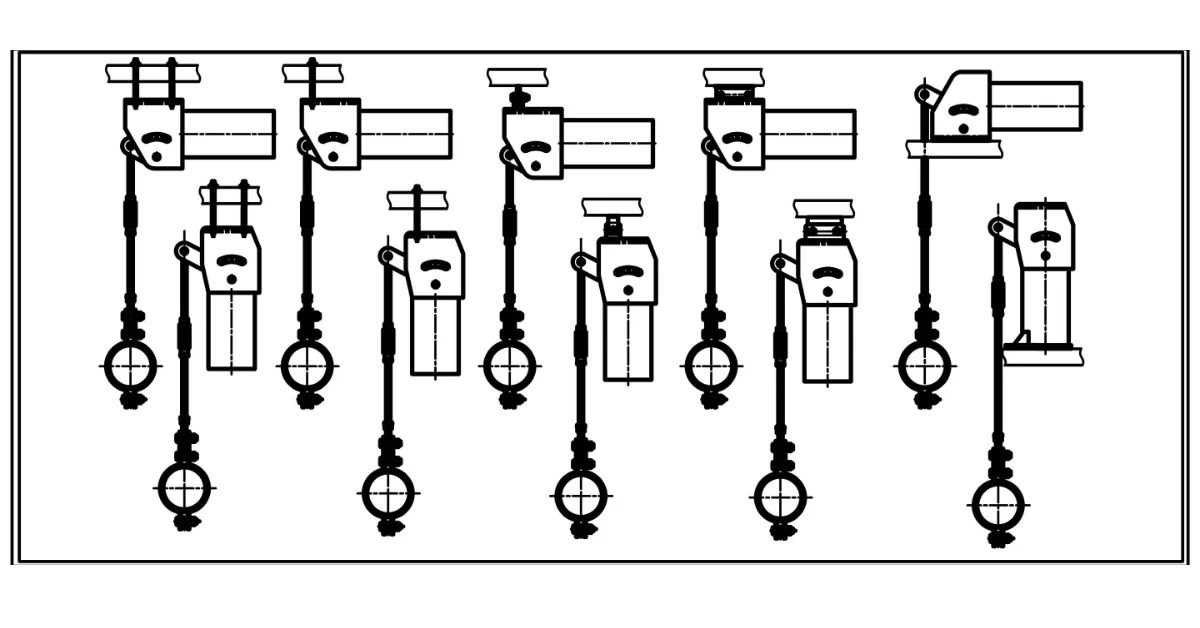

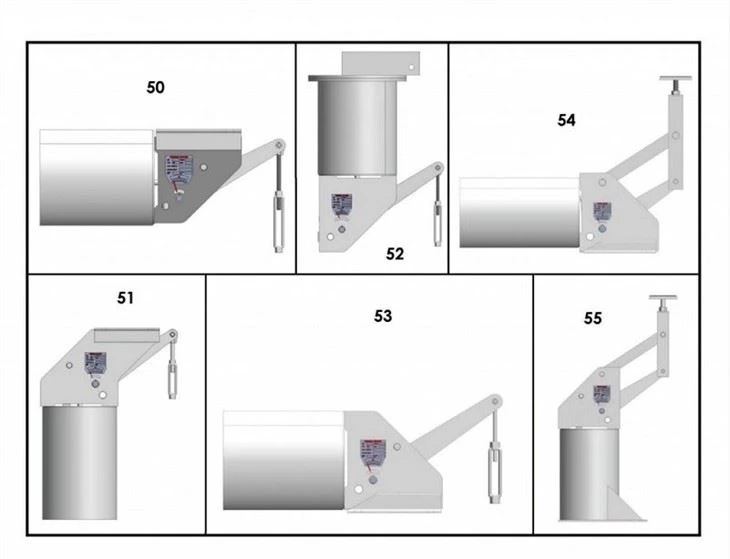

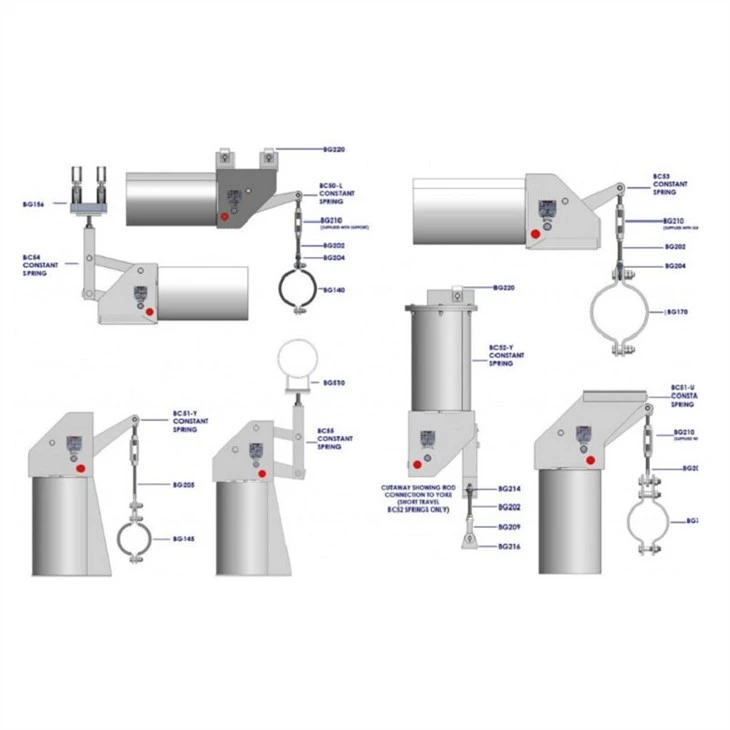

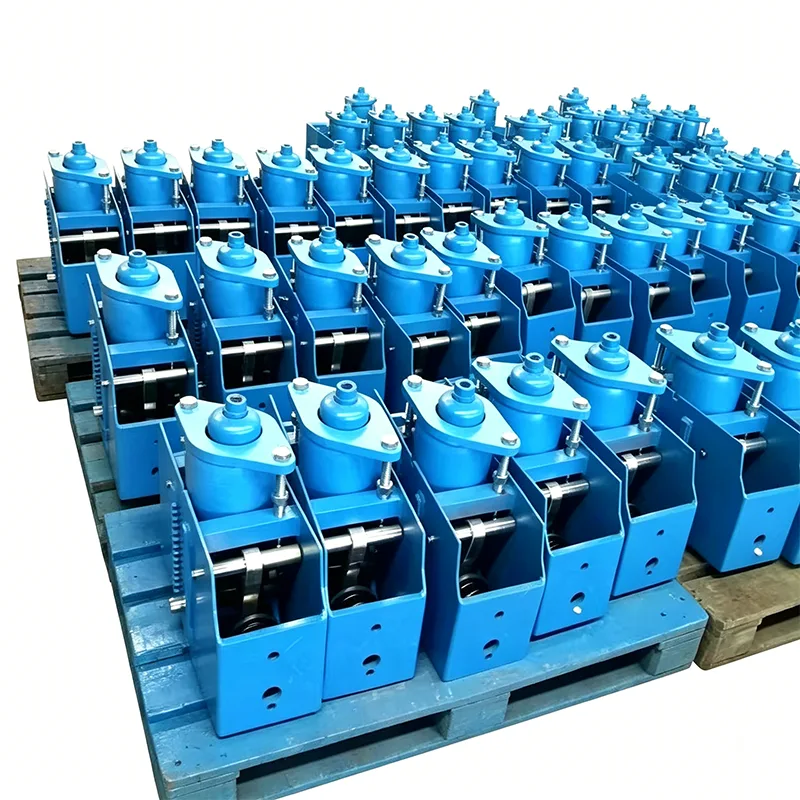

Notresupport de ressort constantLa gamme couvre une plage de charges de travail allant de 0,1 kN à 500 kN, avec des options de course standard de 50 mm, 100 mm, 200 mm et 400 mm, et des courses personnalisées disponibles jusqu'à 600 mm. Les séries standard comprennent les modèles PH, LH, CA, CS et TH, adaptés à une installation horizontale et verticale. Les ressorts hélicoïdaux sont fabriqués à partir d'acier allié 60Si2Mn ou 50CrVA, et les boîtiers sont finis avec un revêtement galvanisé à chaud ou époxy pour s'adapter à des températures de fonctionnement ambiantes de -20°C à +80°C.

Chaque suspension à ressort constant est préréglée en usine selon la charge spécifiée par le client et les positions froide/chaude, et équipée de butées de course supérieure et inférieure pour éviter toute course excessive. Une échelle de déplacement clairement visible et un cadran de réglage de la charge permettent un réglage précis sur site à ± 10 % de la charge nominale, avec certaines configurations réglables jusqu'à ± 20 % par incréments de 2 %. Des broches rouges prédéfinies sont installées en usine pour verrouiller le support pendant les tests hydrostatiques et le lavage à l'acide, résistant jusqu'à deux fois la charge nominale avant son retrait lors de la mise en service du système.

Normes et ingénierie personnalisée

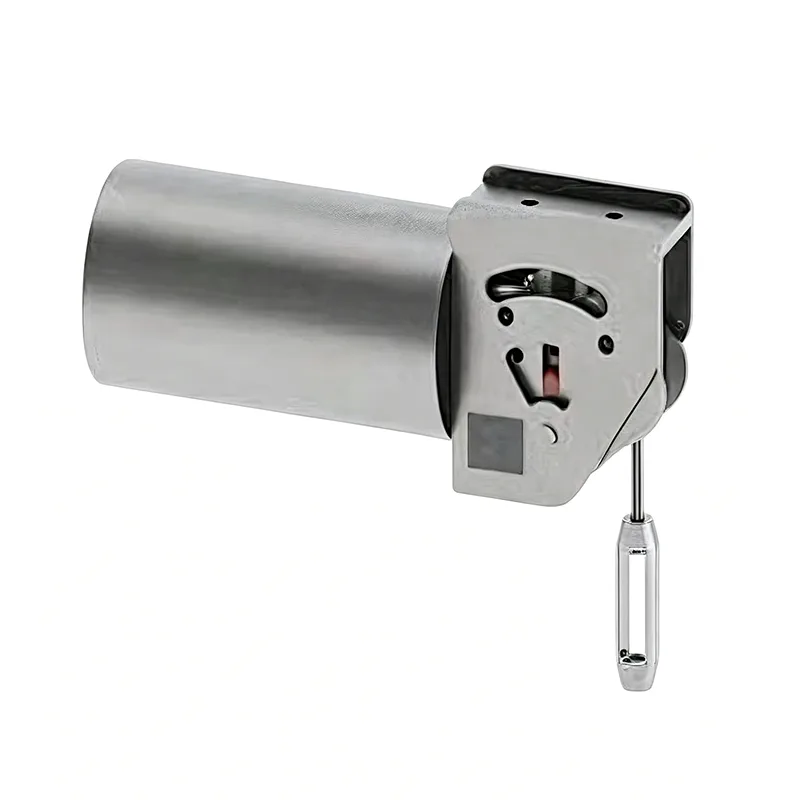

Tous les supports à ressort à charge constante sont conçus et fabriqués conformément aux normes GB/T 17116.1/.2/.3 et NB/T 47039, et sont entièrement convertibles aux normes internationales, notamment MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L et JIS B 8501. En tant que fabricant expérimenté de supports de tuyaux, nous produisons également des supports à force constante entièrement personnalisés basés sur dessins du client et paramètres spécifiques au projet.

Application dans les industries critiques

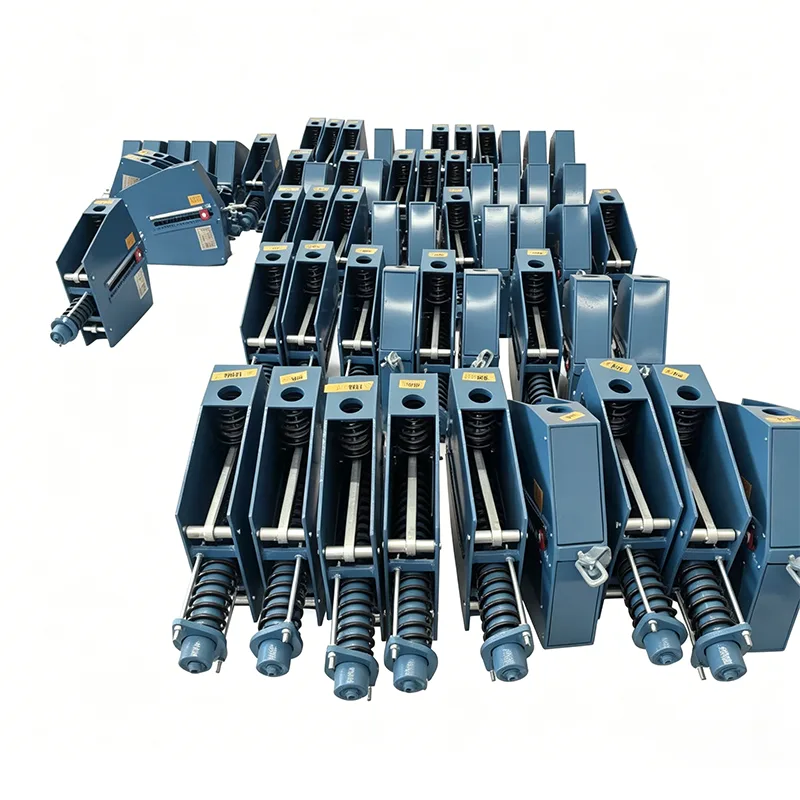

Les supports à ressort constant sont spécifiés dans les systèmes de tuyauterie où la cohérence de la charge n'est pas négociable. Les installations typiques comprennent les centrales thermiques, les installations nucléaires, les raffineries, les terminaux GNL et GPL, les réseaux de chauffage urbain et les lignes de traitement à haute température dans les usines pétrochimiques et pharmaceutiques. Ils sont souvent déployés aux côtés de supports à ressorts variables sur le même pipeline : unités constantes aux nœuds à déplacement élevé et supports à ressorts variables aux endroits présentant un mouvement thermique plus faible.

Gamme de produits de support de tuyauterie plus large

Au-delà des supports à ressort constant, notre gamme complète de supports de tuyaux comprend des supports à ressorts variables, des supports rigides, des supports à sabots pour tuyaux, des supports de tuyaux pré-isolés et des amortisseurs hydrauliques pour un contrôle dynamique de la charge. Pour les projets nécessitant une compensation des mouvements thermiques, nous fournissons également des joints de dilatation à soufflet métallique, des joints de dilatation en caoutchouc et des joints de dilatation en tissu qui s'intègrent à nos systèmes de support pour former une solution de canalisation complète.

Assurance qualité et service

Chaque support est soumis à des tests internes complets avant expédition, soutenus par notre système de gestion de la qualité ISO 9001 : 2015 et par la conformité aux normes ASME et API lorsque cela est nécessaire. Les clients bénéficient d'une assistance technique dédiée depuis la demande de renseignements jusqu'à l'installation, d'une réponse 24 heures sur 24 pour tous les devis et de conseils d'ajustement de charge sur site dans le cadre de notre service après-vente. Avec plus de 14 ans d'expérience dans la fabrication de supports de tuyauterie et de joints de dilatation pour des projets dans 45 pays, nous fournissons à la fois des unités standard du catalogue et des solutions personnalisées entièrement conçues pour les entrepreneurs EPC et les utilisateurs finaux du monde entier.

Foire aux questions

Quelle est la différence entre un support à ressort constant et un support à ressort variable ?

Les supports à ressorts variables exercent une force de réaction variable lorsque le tuyau se déplace verticalement, en raison de la compression ou de l'extension du ressort. Les cintres à ressort constant utilisent un mécanisme de bielle à manivelle pour maintenir une force de soutien presque uniforme sur toute la plage de déplacement. En règle générale, les unités constantes sont spécifiées lorsque le déplacement thermique dépasse 50 mm ou lorsque la variation de charge doit rester inférieure à 6 % pour éviter de transférer des contraintes aux pompes, turbines ou autres équipements sensibles.

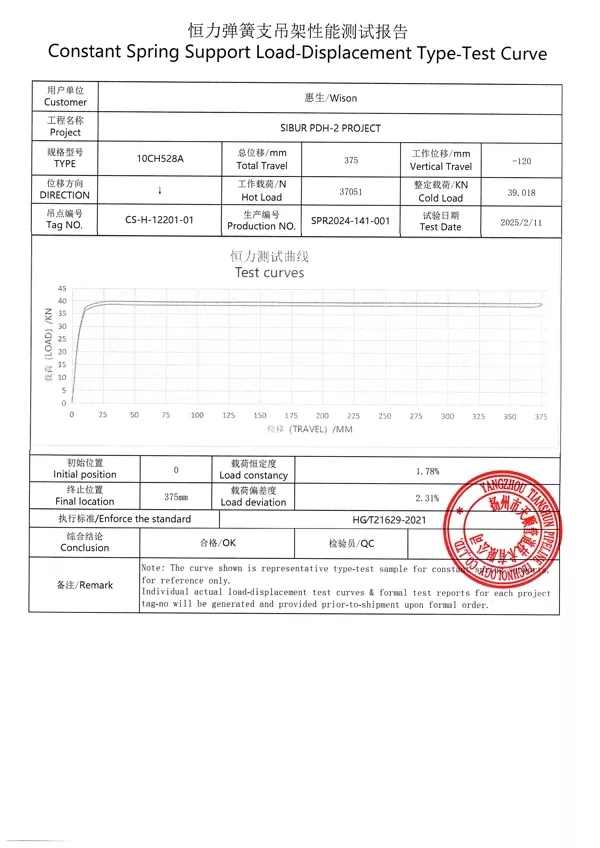

Que signifie un écart de charge de ± 5 % sur un support à ressort constant ?

L'écart de charge est la différence maximale en pourcentage entre la force de support réelle et la charge nominale nominale à tout moment de la course de travail. Nos supports à ressort constant standard maintiennent un écart de ± 5 %, ce qui répond à la plupart des exigences de tuyauterie industrielle. Pour les applications critiques telles que le nucléaire ou les lignes de procédés de haute précision, nous proposons des unités de haute précision avec un écart de ± 3 %.

Quand les broches prédéfinies rouges doivent-elles être supprimées ?

Les broches préréglées sont installées en usine pour verrouiller le support dans sa position d'installation à froid, permettant ainsi d'effectuer des tests hydrostatiques et un lavage à l'acide des tuyaux sans comprimer ni étendre l'ensemble ressort. Ils doivent être retirés avant la mise en service du système, généralement une fois les essais hydroélectriques et les contrôles préalables à la mise en service terminés. Nos broches standard supportent jusqu'à deux fois la charge nominale pendant les tests ; faites-nous savoir si votre projet nécessite une marge de sécurité plus élevée.

La charge peut-elle être ajustée sur place après l'installation ?

Oui. Chaque cintre à ressort constant est équipé d'une vis de réglage de charge et d'un cadran calibré. Tourner la vis augmente ou diminue la charge prédéfinie par incréments de 2 %, avec une plage de réglage totale de ±10 % sur les unités standard (jusqu'à ±20 % sur les configurations sélectionnées). Cela permet un réglage précis pour compenser les différences mineures entre les conditions de conception et l'installation réelle sur le site.

Quelles normes vos cintres à ressorts constants respectent-ils ?

Notre gamme standard est conçue selon les normes GB/T 17116.1/.2/.3 et NB/T 47039, et est convertible en dimensions et en performances avec MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L et JIS B 8501. Nous pouvons également fabriquer des supports entièrement personnalisés selon les dessins et spécifications de votre projet.

Quel est le délai de livraison typique ?

Les cintres à ressorts constants du catalogue standard sont généralement expédiés sous 15 à 25 jours ouvrables, selon la quantité et la série. Les unités conçues sur mesure nécessitent un temps d'ingénierie et de confirmation supplémentaire. Une livraison urgente peut être organisée sur demande, sous réserve d'un accord préalable lors de la passation de la commande ou au moins 20 jours avant la date de livraison prévue.
