Les supports à ressorts variables, également appelés supports à ressorts variables, sont le type de support de tuyaux le plus largement utilisé dans les systèmes de tuyauterie industrielle. Ils fournissent une force de support qui varie proportionnellement à la déflexion du ressort lorsque le tuyau se déplace verticalement en raison de la dilatation ou de la contraction thermique. Pour les applications où le déplacement thermique est modéré et où une variation contrôlée de la charge est acceptable, les supports à ressort variable offrent une solution rentable et compacte par rapport aux supports à ressort constant.

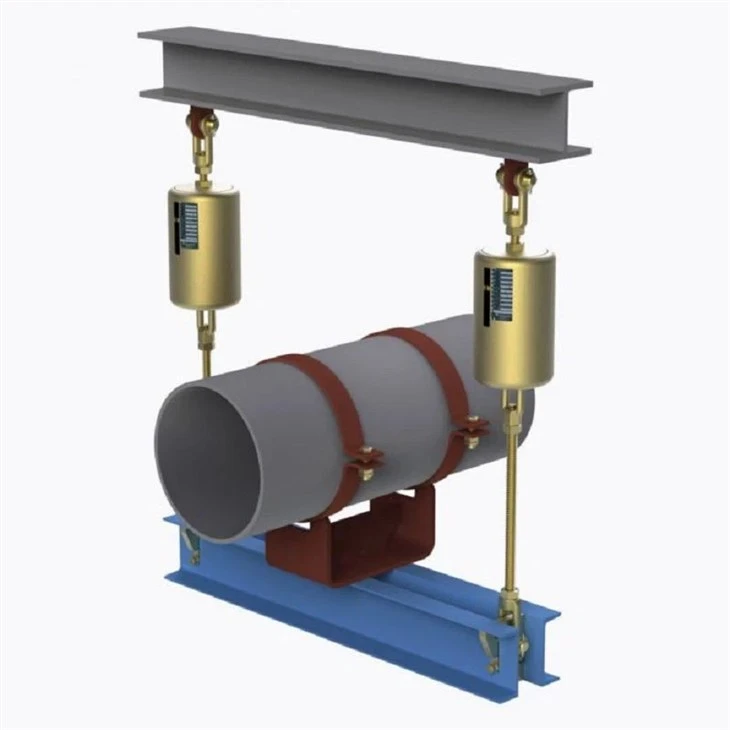

Fabriqué parTechnologie des pipelines de Yangzhou Tianshun, nos cintres à ressorts variables utilisent des ressorts hélicoïdaux en acier allié de haute qualité logés dans un boîtier en acier robuste. Lorsque le tuyau se déplace vers le haut ou vers le bas depuis sa position d'installation, le ressort se comprime ou s'étend en conséquence, modifiant la force de réaction en proportion directe avec la distance de déplacement et la raideur du ressort. Chaque unité est calibrée en usine en fonction de la charge froide, de la charge chaude et du sens de déplacement spécifiés, garantissant ainsi des performances prévisibles depuis l'installation jusqu'au fonctionnement.
Cette figure montre la courbe de performance de charge-déplacement d'un support/suspension à ressort variable, y compris les paramètres clés de charge et de déplacement pour vérifier la précision de charge et la fiabilité opérationnelle du produit.
Chaque unité est soumise à un étalonnage de charge et à des tests de performances avant expédition. L'écart de charge de réglage est contrôlé à ± 5 %, conformément à la norme internationale ANSI/MSS‑SP‑58‑2018 ainsi qu'à NB/T47039‑2013.
Les produits répondent aux exigences techniques des systèmes de tuyauterie électriques, pétrochimiques et autres systèmes de tuyauterie industriels. Selon MSS‑SP‑58‑2018, la variabilité de charge maximale autorisée pour les unités à ressorts variables ne doit pas dépasser 25 % de la charge chaude de fonctionnement sur la course de travail complète.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |
Un paramètre clé lors de la sélection d'un support à ressort variable est le pourcentage de variation de charge - la différence entre la charge froide et chaude divisée par la charge de fonctionnement. La plupart des spécifications techniques exigent que cette valeur reste inférieure à 25 % pour le service général et inférieure à 6 % pour les connexions d'équipements critiques. Lorsque le déplacement est suffisamment important pour que la variation de charge dépasse les limites acceptables, des suspensions à ressort constant sont spécifiées à la place.
Nos supports à ressorts variables standard sont conçus pour maintenir la variation de charge dans les limites typiques du projet sur toute leur plage de fonctionnement, et chaque unité est clairement marquée avec la raideur du ressort, le réglage de la charge à froid et le sens de déplacement pour une installation et une mise en service simples.
Nous proposons des supports à ressorts variables dans plusieurs configurations de montage, notamment des conceptions à suspension supérieure, montées sur la base et montées sur le côté, couvrant des capacités de charge d'environ 0,02 kN jusqu'à 40 kN pour toutes les tailles de ressorts standard. Les plages de course standard incluent 30 mm, 60 mm, 90 mm, 120 mm et 150 mm, avec des courses spéciales disponibles sur demande.
Les éléments à ressort sont fabriqués à partir d'acier à ressort 60Si2Mn ou 50CrVA, et les boîtiers sont disponibles en finitions galvanisées à chaud, peintes à l'époxy ou en acier inoxydable pour les environnements corrosifs. Les unités standard sont conçues pour des températures de fonctionnement ambiantes de -20°C à +200°C, avec des options de ressorts en alliage haute température disponibles pour les applications à chaleur extrême telles que la tuyauterie des fours et des chaudières.
Chaque support à ressort variable est équipé d'une échelle de déplacement, d'un indicateur de charge et de plaques d'arrêt supérieure et inférieure. Les connexions à tige filetée en haut et en bas permettent un réglage vertical simple lors de l'installation, et les réglages de charge peuvent être vérifiés sur site par rapport aux données de la plaque signalétique.
Nos cintres à ressorts variables sont fabriqués conformément à la norme GB/T 17116.1/.2/.3 et sont entièrement interchangeables avec les normes internationales, notamment MSS SP-58, ASME B31.1, ASME B31.3 et EN 13480-3. La traçabilité des matériaux est maintenue tout au long de la production et tous les ressorts sont soumis à des tests de préréglage et de charge avant l'assemblage.
Pour les projets spécialisés, nous fournissons des supports à ressort en acier inoxydable, des ensembles de supports de tuyaux isolés et des unités avec des revêtements spéciaux pour les services offshore, marins ou de dessalement. Nous fabriquons également des supports de tuyaux pré-isolés et des supports de sabots de tuyaux qui s'intègrent directement à notre gamme de supports à ressorts variables pour des solutions complètes de support de ligne.
Supports à ressorts variablessont installés sur pratiquement tous les types de tuyauteries de procédé et de services publics où se produisent des mouvements thermiques verticaux. Les applications courantes incluent les conduites de vapeur et d'eau d'alimentation des centrales électriques, les canalisations de processus de raffinerie, les boucles d'échangeurs de chaleur des usines chimiques, les réseaux de chauffage urbain et les systèmes CVC dans les grands bâtiments commerciaux. Ils sont également utilisés avec des supports de tuyaux rigides sur des lignes où seuls des points sélectionnés nécessitent une compensation de mouvement.
Pour les systèmes de tuyauterie soumis à des charges dynamiques telles que des coups de bélier, des événements sismiques ou des vibrations de pompe, les suspensions à ressort variables sont souvent combinées avec des amortisseurs hydrauliques qui restreignent le mouvement dynamique tout en permettant un déplacement thermique libre. Lorsque la croissance thermique est trop importante pour une unité variable, nous recommandons de passer à des supports à ressorts constants à ces points de support spécifiques.
Notre gamme plus large de supports de tuyauterie comprend des supports à ressorts constants, des supports et entretoises rigides, des supports à sabots de tuyauterie, des supports de tuyauterie pré-isolés pour les conduites froides et cryogéniques et des amortisseurs hydrauliques. Pour les systèmes de tuyauterie qui nécessitent également une absorption de mouvements axiaux, latéraux ou angulaires, nous fabriquons des joints de dilatation à soufflet métallique, des joints de dilatation en caoutchouc et des joints de dilatation en tissu qui peuvent être spécifiés avec nos supports à ressort comme solution unique.
Chaque support à ressort variable est testé en charge et vérifié dimensionnellement dans notre installation de test interne avant expédition, dans le cadre de notre système de gestion de la qualité ISO 9001 : 2015. Nous aidons nos clients depuis la sélection initiale du ressort et le calcul de la charge jusqu'aux conseils d'installation et au service après-vente. Les demandes reçoivent une réponse dans les 24 heures et les délais de production standards varient de 10 à 20 jours ouvrables selon le volume et la configuration. Avec plus de 14 ans d'expérience dans la fourniture de supports de tuyauterie et de joints de dilatation pour des projets dans plus de 45 pays, nous livrons des unités standard et sur mesure aux entrepreneurs EPC et aux utilisateurs finaux du monde entier.
Que signifie « pourcentage de variation de charge » sur un support à ressort variable ?
La variation de charge est la différence entre la charge froide (installée) et la charge chaude (de fonctionnement), exprimée en pourcentage de la charge de fonctionnement. Elle est déterminée par la raideur du ressort multipliée par la course thermique, divisée par la charge de fonctionnement. La plupart des spécifications de projet limitent cette valeur à 25 % maximum pour la tuyauterie standard.
Un support à ressort variable peut-il être installé dans n'importe quelle orientation ?
Les supports à ressort variables sont conçus pour un mouvement vertical et doivent être installés avec l’axe du ressort vertical. Une installation horizontale ou inclinée entraînera un grippage, un transfert de charge incorrect et une usure prématurée. Pour les charges horizontales ou le maintien latéral, les entretoises rigides, les sabots tubulaires ou les amortisseurs doivent être spécifiés séparément.
Quelle est la température maximale que vos cintres à ressorts variables peuvent supporter ?
Les unités standard en acier au carbone avec ressorts en acier allié sont conçues pour un service continu jusqu'à environ 200°C. Pour les canalisations à haute température telles que les conduites de vapeur à haute pression ou les raccordements de chaudières, nous proposons des matériaux de ressorts haute température et des configurations de supports isolés. Contactez notre équipe d’ingénierie avec vos conditions de fonctionnement pour une sélection appropriée des matériaux.
Fournissez-vous des calculs de sélection de printemps ?
Oui. Notre équipe d'ingénieurs peut vous aider dans la sélection des ressorts si vous fournissez la taille du tuyau, le poids opérationnel, l'ampleur et la direction du déplacement thermique, ainsi que toute exigence de spécification du projet. Nous pouvons également examiner les programmes de support existants et recommander le support à ressort variable ou constant approprié pour chaque emplacement.
Quel est le délai de livraison pour les cintres à ressorts variables standard ?
Les unités standard du catalogue sont généralement expédiées sous 10 à 20 jours ouvrables, en fonction de la taille de la commande et de la charge de production actuelle. Les finitions personnalisées, les voyages spéciaux ou les configurations en acier inoxydable peuvent ajouter quelques jours supplémentaires. La livraison accélérée peut être discutée au moment de la commande.
Quelle documentation accompagne une commande ?
La fourniture standard comprend une liste de colisage et des plaques signalétiques du produit avec le numéro du ressort, la capacité de charge et les données de déplacement. Des rapports d'essais de matériaux (MTR), des enregistrements d'étalonnage de charge de ressort et des rapports d'inspection dimensionnelle peuvent être fournis sur demande. Une inspection par des tiers par des organismes agréés est également disponible pour les projets qui le nécessitent.
Pouvez-vous fournir des ensembles complets de support de tuyaux, y compris des sabots et des colliers de serrage ?
Absolument. Nous fournissons des supports à ressorts variables sous forme d'unités autonomes ou sous forme d'ensembles de supports entièrement assemblés comprenant des colliers de serrage, des supports de sabots de tuyau, des tendeurs, des tiges filetées et du matériel de connexion structurelle. Des ensembles de support de tuyauterie pré-isolés pour service froid ou cryogénique sont également disponibles sous forme d'un ensemble unique prêt à installer.
