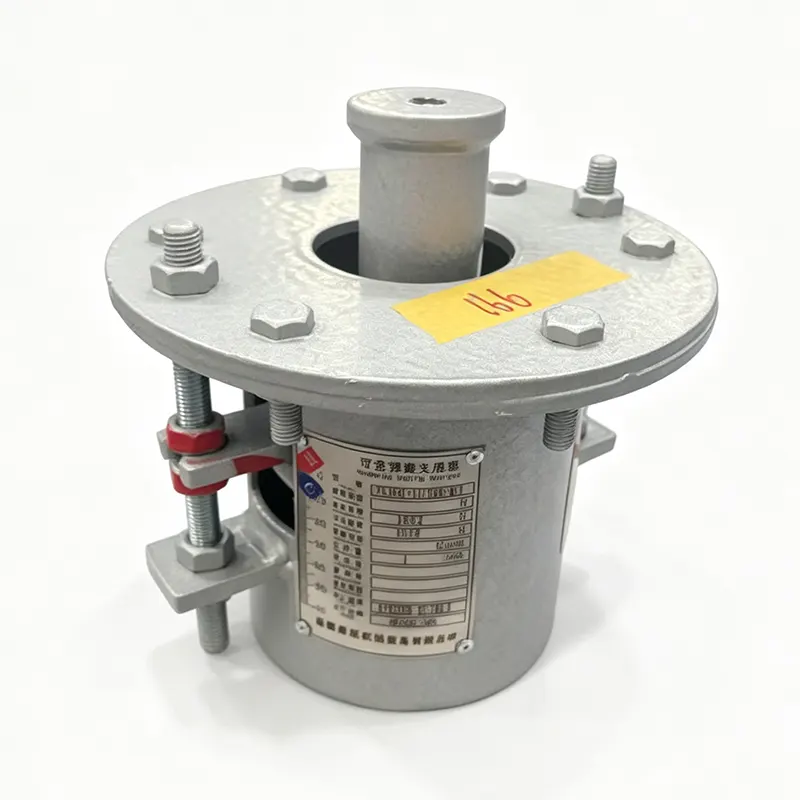

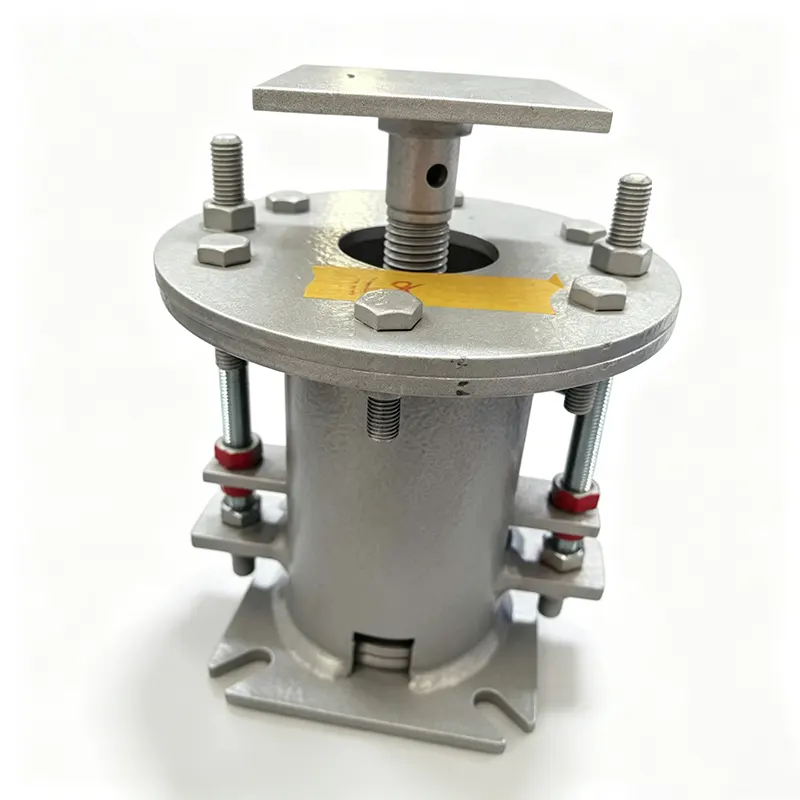

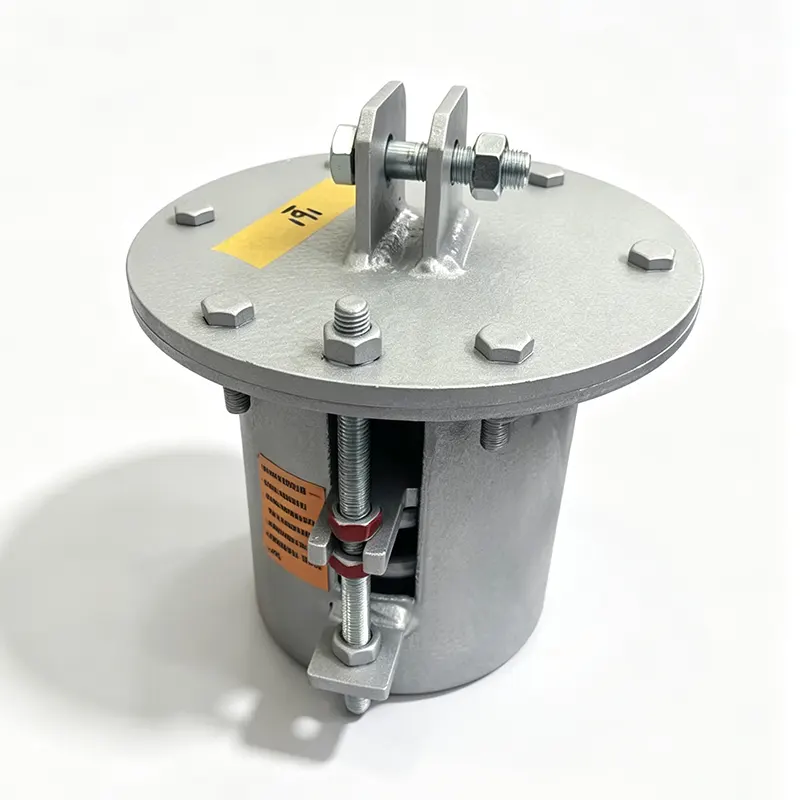

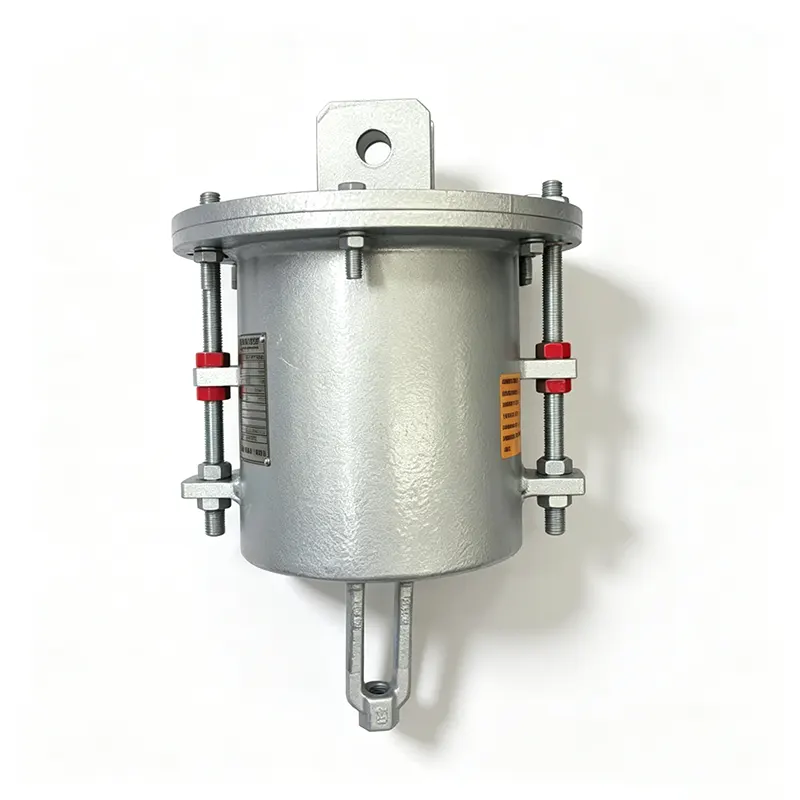

Cintre à ressort variable haute température

Yangzhou Tianshun fabrique des supports à ressorts variables pour les secteurs de l'énergie, de la pétrochimie et de l'industrie dans une usine de 35 000 m² située dans le Jiangsu, en Chine. Nos variantes haute température sont conçues pour gérer des températures de surface des tuyaux bien supérieures à la température ambiante tout en conservant des performances de charge prévisibles. Quatorze années d'expérience dédiée au support de canalisations et un système qualité certifié ISO 9001:2015 soutiennent chaque unité que nous expédions dans plus de 45 pays.

Où s'adapte un cintre à ressort variable

Tous les tronçons de canalisations ne nécessitent pas une charge constante. Lorsque le déplacement thermique est limité, un support à ressort variable offre une solution fiable et économique. À mesure que le tuyau se dilate ou se contracte verticalement, la force de support change dans une plage connue et contrôlée. Le ressort est dimensionné de manière à ce que cette variation de charge reste dans les limites fixées par l'analyse des contraintes du tuyau, évitant ainsi une contrainte excessive sur l'équipement connecté tout en maintenant le tuyau correctement soutenu du froid au chaud.

Pour un service à haute température, la conception va au-delà des ressorts hélicoïdaux standard. Des températures élevées des tuyaux peuvent rayonner ou conduire de la chaleur dans l'ensemble de suspension, ramollissant l'acier à ressort ordinaire et déplaçant la charge calibrée. Les supports à ressorts variables à haute température résolvent ce problème avec une sélection de matériaux et une protection de surface qui préservent la raideur du ressort et la plage de charge spécifiées dans toute l'enveloppe de fonctionnement.

Qu'est-ce qui rend une conception haute température fiable

Matériaux de ressorts adaptés aux températures élevées

Les ressorts standards perdent de leur résistance et s’affaissent lorsque les températures grimpent. Nous sélectionnons les matériaux des bobines adaptés à l'exposition réelle. Pour des conditions modérément élevées jusqu'à 150 °C, 50CrVA ou 60Si2Mn conservent des propriétés mécaniques stables. Lorsque les températures atteignent 300 °C ou plus, des alliages à base de nickel tels que l'Inconel X-750 sont spécifiés. Chaque chaleur de matériau est accompagnée de certificats d'usine complets et de dossiers de traçabilité, confirmant que la composition et le traitement thermique correspondent à la qualité requise.

Variation de charge maintenue dans les limites du projet

Le support à ressort variable produit une force différente en position froide, en position de fonctionnement chaude et à chaque point intermédiaire. Nos ingénieurs de conception travaillent avec la variation de charge admissible du rapport de contrainte des canalisations du client et sélectionnent un ressort qui limite l'écart, généralement à 15 % ou 25 % de la charge de travail, bien que des limites plus strictes puissent être respectées si nécessaire. Chaque unité est réglée et testée sur un banc calibré pour vérifier que la charge aux positions froide et chaude se situe dans la bande spécifiée.

Protection contre la corrosion et la chaleur pour le matériel

Le boîtier et les composants structurels sont finis en standard avec une galvanisation à chaud ou une peinture époxy haute température. En cas d'exposition thermique particulièrement agressive ou cyclique, nous proposons des revêtements de barrière thermique supplémentaires ou fabriquons le boîtier en acier inoxydable. Ces mesures évitent le tartre, la rouille et la dégradation de la surface qui pourraient interférer avec le mouvement du ressort au fil des années de service.

Ajustement sur place sans retirer le cintre

Une vis de réglage de la charge et un comparateur, marqués par pas de 2 %, permettent à l'équipe du chantier d'affiner la charge installée jusqu'à ±10 % à ±20 %, selon le modèle. Cette possibilité de réglage sur site est précieuse lorsque l'état d'installation diffère légèrement du dessin de conception ou lorsque le tracé des tuyaux change pendant la construction.

Arrêts de déplacement et échelle visible

Chaque cintre intègre des butées de déplacement supérieures et inférieures pour se prémunir contre une course excessive. Une échelle de déplacement clairement visible permet au personnel d'installation et de maintenance de confirmer la position actuelle d'un seul coup d'œil. La position préréglée à froid est verrouillée avec des butées de course amovibles, permettant de procéder aux tests hydrostatiques et au nettoyage chimique sans dévier le ressort.

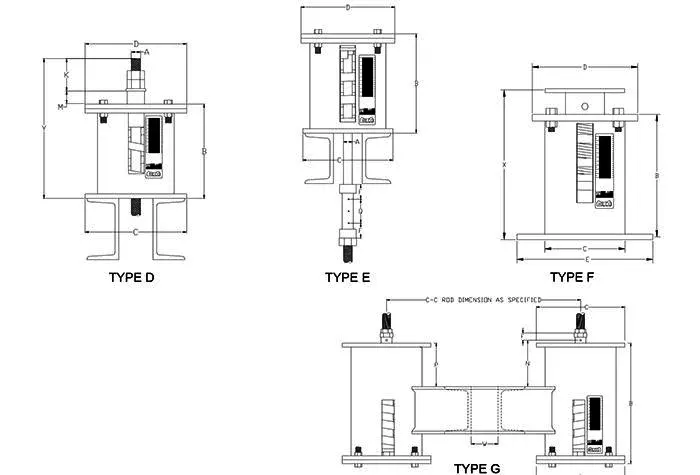

Aperçu technique

Les voyages personnalisés, les charges nominales et les matériaux à haute température sont traités dans le cadre de notre approvisionnement régulier. Sur demande, nous effectuons une conversion entre les normes internationales et confirmons la compatibilité technique avant la fabrication.

Contrôle qualité et documentation

Notre système de qualité certifié ISO 9001 régit chaque étape, depuis l'inspection du fil à ressort entrant jusqu'au test de charge final. Chaque support à ressort variable à haute température est préréglé en fonction de la charge à froid et du déplacement spécifiés par le client sur notre banc d'essai. Nous enregistrons les charges aux positions froide, intermédiaire et chaude et confirmons que la variation est dans les limites de tolérance. Ces enregistrements sont conservés pour le package de traçabilité complet et peuvent être fournis avec l'expédition.

Les certificats de matériaux pour les ressorts hélicoïdaux, l'acier de construction et les revêtements de protection sont traçables jusqu'à la chaleur ou au lot. Lorsque les projets nécessitent la conformité aux normes ASME, EN ou à d'autres codes de tuyauterie internationaux, nous fournissons les dossiers de documentation nécessaires à l'approbation.

Là où des suspensions à ressort variables à haute température sont utilisées

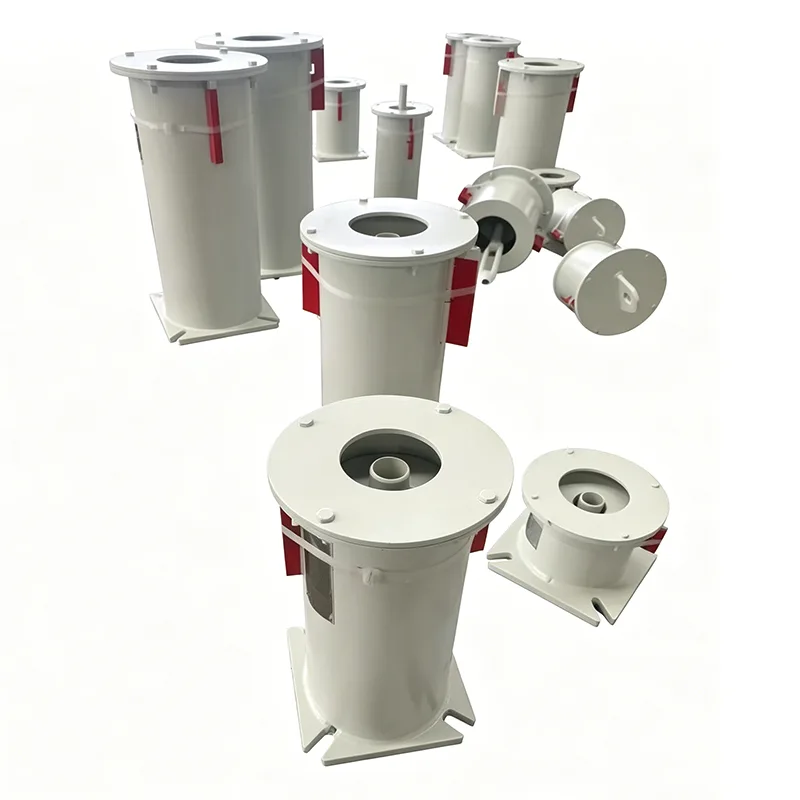

Ces supports supportent des systèmes de tuyauterie à moyenne et haute température où le déplacement vertical est présent mais pas extrême. Les installations typiques comprennent les conduites de vapeur auxiliaires, les conduites d'eau d'alimentation de chaudière, les conduites d'entrée et de sortie d'économiseur, les circuits d'huile chaude dans les raffineries et les usines chimiques, la distribution de vapeur moyenne pression dans les installations industrielles et les conduits d'air à haute température. Dans chaque cas, le support s'adapte au mouvement vertical tout en maintenant la contrainte du tuyau dans les limites de conception, sans le coût et l'enveloppe d'un support de charge constant.

Questions fréquemment posées

Comment choisir entre un support à ressort variable et un support à ressort constant ?

La décision se résume à la variation de charge autorisée. Si votre rapport de contrainte de tuyauterie permet un changement de charge entre les positions froide et chaude, un support à ressort variable fournit un support fiable à moindre coût. Lorsque le tuyau ne peut accepter aucune variation significative, un support à ressort constant est requis. Notre équipe d'ingénieurs peut examiner vos données de chargement et de déplacement et recommander le type approprié.

Quelle est la température de fonctionnement maximale pour un cintre à ressort variable à haute température ?

Avec des aciers à ressorts en alliage standard comme le 50CrVA, le cintre peut fonctionner de manière fiable dans des environnements où la bobine du ressort elle-même atteint environ 150 °C à 200 °C. Pour des températures de printemps allant jusqu'à 350 °C, nous nous tournons vers des alliages à base de nickel comme l'Inconel X-750. Vous n'avez pas besoin de spécifier vous-même l'alliage ; Partagez la température d'exposition printanière prévue et nos ingénieurs sélectionneront le matériau approprié.

Tianshun peut-il construire des cintres à ressorts variables pour de très grandes ou de très petites charges ?

Notre gamme standard s'étend de 0,5 kN à 250 kN. Les charges en dehors de cette bande sont traitées comme une ingénierie personnalisée. De petits supports de lignes d'instruments et des supports de colonne montantes lourds pour les lignes de vapeur principales ont été produits et testés dans nos installations.

Quelles options de revêtement existent pour les atmosphères à haute température ou corrosives ?

Au-delà de la galvanisation à chaud et de l'époxy à haute température, nous pouvons appliquer des revêtements à base de silicone durcis thermiquement, du Halar ou fabriquer le boîtier en acier inoxydable. Si votre site est côtier, offshore ou chimiquement agressif, mentionnez-le lors de l'enquête et nous vous recommanderons un système de protection adapté.

Les cintres à ressorts variables sont-ils livrés avec des instructions d'installation ?

Oui. Chaque cintre est livré avec un bref guide d'installation qui couvre le levage, le retrait des butées prédéfinies et la vérification de la charge. Nous fournissons également des instructions détaillées pour la mise en service afin que l'équipe du site puisse confirmer le bon fonctionnement avant la remise.

Quel est le délai de livraison typique pour un cintre à ressort variable haute température standard ?

Les modèles standard avec des matériaux de ressorts couramment stockés peuvent être fabriqués, préréglés et testés dans un délai de quatre à six semaines. Des alliages personnalisés et des capacités de charge plus importantes peuvent prolonger ce délai, et nous confirmons le calendrier au moment de l'offre.

Travailler avec Tianshun

Lorsque vous nous contactez au sujet d'un support à ressort variable à haute température, un responsable de compte dédié possédant des connaissances en ingénierie de support de tuyauterie traite votre demande. Nous examinons vos conditions de fonctionnement, y compris la température, le déplacement, la charge et le code de conception applicable, et vous renvoyons une recommandation technique dans les 24 heures. Les matériaux de ressorts personnalisés, les courses non standard, les raccords d'extrémité spécifiques et la documentation spécifique au projet sont traités comme des affaires normales et non comme des exceptions spéciales.

Après la livraison, nous restons disponibles pour une assistance à l'installation et des conseils de maintenance. Plus de 70 % de notre activité provient de commandes répétées, que nous considérons comme la meilleure preuve de la performance de nos produits sur des milliers de cycles thermiques.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Installation de 35 000 m², Jiangsu, Chine – exportant vers plus de 45 pays.

Supports à ressorts variables à haute température qui maintiennent le support fiable même lorsque le tuyau est chaud.
