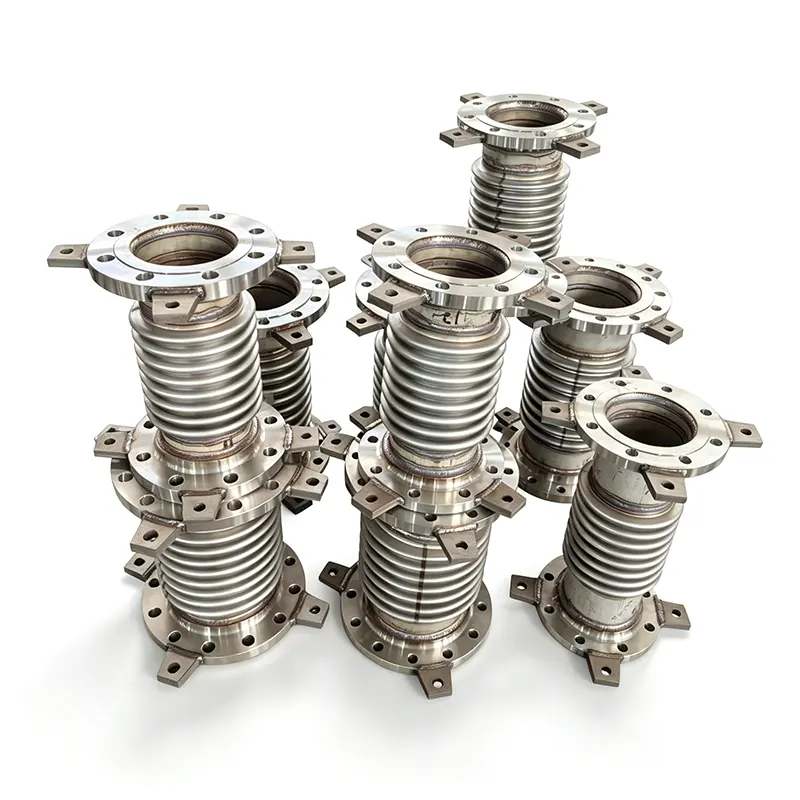

Tianshun, un fabricant de composants de pipelines industriels, fournitMJoint de dilatation à soufflet métalliquedes solutions conçues pour s'adapter à la dilatation thermique, absorber les mouvements des pipelines et assurer un fonctionnement fiable dans des conditions industrielles exigeantes. En sélectionnant le matériau du soufflet, la configuration de mouvement et la pression nominale appropriés, les ingénieurs peuvent réduire les contraintes excessives sur la tuyauterie, protéger les équipements connectés et améliorer les performances à long terme des systèmes de tuyauterie industrielle.
Un joint de dilatation à soufflet métallique est un composant de tuyauterie flexible qui compense les changements dimensionnels causés par les fluctuations de température, le déplacement mécanique et les charges de fonctionnement sélectionnées. Ses soufflets métalliques ondulés peuvent s'adapter à des mouvements axiaux, latéraux ou angulaires, selon la conception. Les applications courantes incluent la production d'électricité, le traitement pétrochimique, le chauffage urbain, le traitement de l'eau et la fabrication industrielle. Le choix du bon joint nécessite une évaluation minutieuse de la pression de fonctionnement, de la température, de la compatibilité des fluides, des exigences de mouvement, de la résistance à la fatigue et des conditions d'installation. Ce guide explique le fonctionnement des joints de dilatation à soufflet métallique, compare les configurations courantes, souligne les considérations relatives au choix des matériaux et met en évidence les contrôles de qualité dont les acheteurs industriels devraient discuter avec un fournisseur qualifié tel que Tianshun.
Un joint de dilatation à soufflet métallique est un connecteur flexible installé dans un système de tuyauterie pour s'adapter au mouvement tout en maintenant l'enceinte de pression requise. Son composant principal est un soufflet métallique à paroi mince formé d'une série d'ondulations. Ces ondulations permettent une déformation contrôlée sans nécessiter que l'ensemble du tuyau se déplace librement.
Contrairement à un raccord de tuyau rigide, qui transfère le déplacement thermique aux composants environnants, un joint de dilatation correctement conçu fournit un emplacement désigné pour le mouvement. Cela permet de gérer les charges transmises aux ancrages de tuyaux, aux supports, aux pompes, aux vannes et aux échangeurs de chaleur.
Un assemblage typique peut inclure :
La construction appropriée dépend de la disposition de la tuyauterie, de l'environnement d'exploitation et des calculs techniques. Pour plus d’informations sur le produit, visitez la page produit du joint de dilatation à soufflet métallique Tianshun.
Les canalisations industrielles se dilatent lorsque leur température augmente et se contractent lorsqu'elles refroidissent. Les vibrations de l'équipement, les tolérances d'installation et le déplacement structurel peuvent introduire un mouvement supplémentaire. Si ces changements ne sont pas correctement pris en compte, ils peuvent augmenter les contraintes sur la tuyauterie et les équipements connectés.
Le soufflet ondulé se déforme élastiquement dans ses limites de mouvement conçues, absorbant une partie spécifiée du déplacement. Selon la configuration de l'articulation, le mouvement peut se produire dans une direction ou dans une combinaison de directions.
La poussée de pression est une autre considération importante. La pression interne agissant sur la surface efficace d'un soufflet peut générer une force qui doit être retenue ou équilibrée par la conception du système. Des ancrages, des guides, des tirants et des configurations à pression équilibrée peuvent être nécessaires, selon l'application.
Par conséquent, un joint de dilatation à soufflet métallique doit être sélectionné dans le cadre d’une analyse globale de la flexibilité et des contraintes de la tuyauterie plutôt que traité comme un accessoire isolé.
Les joints de dilatation à soufflet métallique s'adaptent au déplacement thermique calculé dans les systèmes de tuyauterie chaude et froide. Cela peut aider à réduire les charges excessives causées par une dilatation et une contraction restreintes, à condition que le joint soit correctement dimensionné et installé.
Des charges de tuyauterie incontrôlées peuvent affecter les buses de pompe, les connexions de vannes, les interfaces de turbine et les connexions de l'échangeur de chaleur. Un joint de dilatation correctement conçu peut aider à gérer ces charges en permettant le mouvement spécifié au sein de la disposition de la tuyauterie.
L'acier inoxydable et certains matériaux de soufflet fortement alliés peuvent être spécifiés pour différentes combinaisons de pression, de température et de fluides de traitement. La qualité appropriée du matériau doit être confirmée par rapport à l'exposition chimique réelle et aux conditions de fonctionnement.
Les conceptions axiales, universelles, articulées, à cardan et à pression équilibrée offrent différentes manières d'adapter le mouvement. Cela permet aux ingénieurs d'adapter la configuration du joint à la disposition de la tuyauterie plutôt que de s'appuyer sur une conception unique pour chaque application.
Ces avantages dépendent d'une ingénierie correcte, de la compatibilité des matériaux, de supports appropriés et du respect des exigences d'installation du fabricant. Un joint de dilatation ne peut pas compenser un support de tuyauterie inadéquat ou un système d'ancrage mal conçu.
Différentes configurations de joints de dilatation répondent à différentes exigences de mouvement et de pression-poussée. Comprendre ces différences aide les acheteurs à spécifier un produit approprié.
| Type de joint | Capacité de mouvement primaire | Considération de conception typique |
|---|---|---|
| Joint de dilatation axial | Compression et extension axiales | Nécessite des ancrages et des guides appropriés pour contrôler le système de tuyauterie. |
| Joint de dilatation universel | Mouvement principalement latéral, avec capacité angulaire en fonction de la conception | Deux soufflets reliés par une bobine centrale offrent une plus grande flexibilité de mouvement. |
| Joint de dilatation articulé | Mouvement angulaire dans un plan défini | Le matériel de charnière contrôle le mouvement et aide à limiter la poussée de pression. |
| Joint de dilatation à cardan | Mouvement angulaire dans plusieurs plans | Le matériel du cardan contrôle la rotation tout en gérant la poussée de pression. |
| Joint de dilatation à pression équilibrée | Mouvement selon sa configuration spécifique | Conçu pour équilibrer la poussée de pression là où la retenue conventionnelle ne convient pas. |
| Joint de dilatation à pression externe | Mouvement axial, selon la conception | Peut convenir aux applications nécessitant une capacité de compression axiale importante. |
La capacité de mouvement de chaque configuration dépend de sa géométrie, de la construction du soufflet, de ses exigences en matière de pression, de température et de fatigue. Les ingénieurs doivent confirmer les mouvements combinés autorisés plutôt que d'ajouter des valeurs de mouvement individuelles sans vérification.
La sélection des matériaux affecte la résistance à la corrosion, la capacité thermique, la flexibilité et les performances en fatigue. La spécification correcte doit tenir compte du fluide de traitement ainsi que des conditions mécaniques rencontrées pendant le fonctionnement.
Les informations produit publiées par Tianshun répertorient les options typiques suivantes. Il s'agit de plages de référence et ne doivent pas être interprétées comme des évaluations simultanées pour chaque conception.
| Paramètre | Plage ou option typique publiée | Ce que les acheteurs doivent confirmer |
|---|---|---|
| Diamètre nominal | DN50-DN3000 ; des tailles plus grandes ou non standard peuvent être envisagées | Taille réelle de la connexion, longueur face à face et exigences de dessin |
| Pression de conception | PN10, PN16, PN25, PN40 | Pression nominale à la température de fonctionnement spécifiée |
| Température de conception | -196°C à +800°C | Température autorisée pour le matériau et la construction sélectionnés |
| Matériau du soufflet | SS304, SS316L, Inconel 625 et autres options | Compatibilité à la corrosion et certification des matériaux |
| Relations | Extrémités à brides ou soudées | Norme de bride applicable, dimensions et exigences de soudage |
| Vie en fatigue | 1 000, 3 000 ou 5 000 cycles pour les conceptions spécifiées | Durée de vie calculée dans les conditions réelles de mouvement et de pression |
La pression, la température et le mouvement réellement admissibles doivent être vérifiés pour le joint sélectionné. Ces paramètres sont interdépendants et la valeur la plus exigeante dans une catégorie ne s'applique pas automatiquement lorsque les autres conditions de fonctionnement changent.
Les compensateurs à soufflet métallique sont utilisés dans les industries où le mouvement contrôlé des canalisations et un confinement fiable sont importants.
Pour chaque application, les ingénieurs doivent évaluer la composition du fluide, la pression de conception, la température de fonctionnement, les cycles de démarrage et d'arrêt, les vibrations et les charges transitoires potentielles. Ces détails déterminent si un joint à soufflet métallique est approprié et quelle configuration doit être spécifiée.
Un processus de sélection fiable commence par des données d'exploitation précises. Le choix d'un joint basé uniquement sur le diamètre nominal du tuyau peut entraîner une capacité de mouvement insuffisante ou une pression nominale inappropriée.
Tianshun propose des options de joints de dilatation à soufflet métallique standard et personnalisées. Pour les systèmes non standard, le partage des dessins de tuyauterie et des données d'exploitation aide l'équipe d'ingénierie à évaluer la configuration et les spécifications requises.
Même un joint de dilatation correctement conçu peut tomber en panne prématurément s'il est mal installé ou s'il est soumis à des mouvements en dehors de ses limites spécifiées. L'installation et la maintenance doivent donc suivre les dessins approuvés et les instructions du fabricant.
Pendant l'entretien, vérifiez la déformation visible, la corrosion, les fuites, les vibrations inhabituelles et les dommages aux composants de protection. Examinez tout changement dans les conditions de fonctionnement qui pourrait affecter la durée de vie en fatigue ou la capacité de mouvement. Les intervalles d'inspection doivent être basés sur la gravité du service, la criticité de l'équipement et le programme de maintenance applicable.
Pour les systèmes à haute pression, haute température ou contenant des fluides dangereux, l'inspection et la réparation doivent être effectuées par du personnel qualifié selon les procédures de sécurité pertinentes. Un soufflet endommagé ne doit pas être remis en service sans une évaluation technique appropriée.
Son objectif principal est de s'adapter aux mouvements spécifiés de la tuyauterie provoqués par la dilatation thermique, la contraction ou tout autre déplacement tout en aidant à gérer les charges transmises à travers le système de tuyauterie.
Un joint de dilatation axial permet principalement la compression et l'extension le long de l'axe central du tuyau. Un joint de dilatation universel utilise deux éléments à soufflet séparés par une bobine centrale pour s'adapter à un mouvement latéral plus important, avec une capacité angulaire supplémentaire en fonction de sa conception.
Il n’existe pas de matériau idéal pour chaque application. SS304, SS316L, SS321, Inconel 625 et d'autres alliages peuvent être appropriés dans différentes conditions. La sélection doit être basée sur la compatibilité des fluides, la température, la pression, les exigences en matière de fatigue et l'évaluation technique du fabricant.
La durée de vie dépend du nombre et de l'ampleur des cycles de mouvement, de la pression, de la température, de la corrosion, des vibrations, de la qualité de l'installation et de la maintenance. Demandez un calcul de durée de vie en fatigue pour l’enveloppe d’exploitation spécifiée plutôt que de vous fier à une estimation de la durée de vie universelle.
Non. Les joints de dilatation ne remplacent généralement pas le besoin de supports de tuyaux, d’ancrages et de guides appropriés. Ces composants contrôlent le poids, l'alignement et le mouvement des tuyaux afin que le joint fonctionne dans ses limites de conception.
Les informations sur les produits Tianshun décrivent des conceptions standard et personnalisées, y compris des dimensions non standard et différentes options de matériaux. Les acheteurs doivent fournir des dessins, des conditions de fonctionnement, des exigences de mouvement et des détails de connexion pour confirmer la faisabilité et obtenir un devis spécifique à la conception.
Un joint de dilatation à soufflet métallique est un composant important des systèmes de tuyauterie industrielle qui doit s'adapter aux mouvements thermiques, gérer les déplacements et protéger les équipements connectés des charges mécaniques excessives. Des performances fiables dépendent du choix du matériau du soufflet, de la configuration du mouvement, de la pression nominale et de la résistance à la fatigue, tout en garantissant une installation et une conception de support correctes. Tianshun propose des solutions standard et personnalisées pour une gamme d'exigences en matière de pipelines industriels, avec des options de traçabilité des matériaux et d'inspection décrites dans ses informations produit. Pour identifier une configuration appropriée pour votre projet, consultez les spécifications du joint de dilatation à soufflet métallique Tianshun etContactez-nousavec vos paramètres de fonctionnement, vos dessins techniques et vos exigences d'achat pour discuter de la sélection des matériaux, d'une conception personnalisée et d'une solution adaptée à votre système de canalisations.
