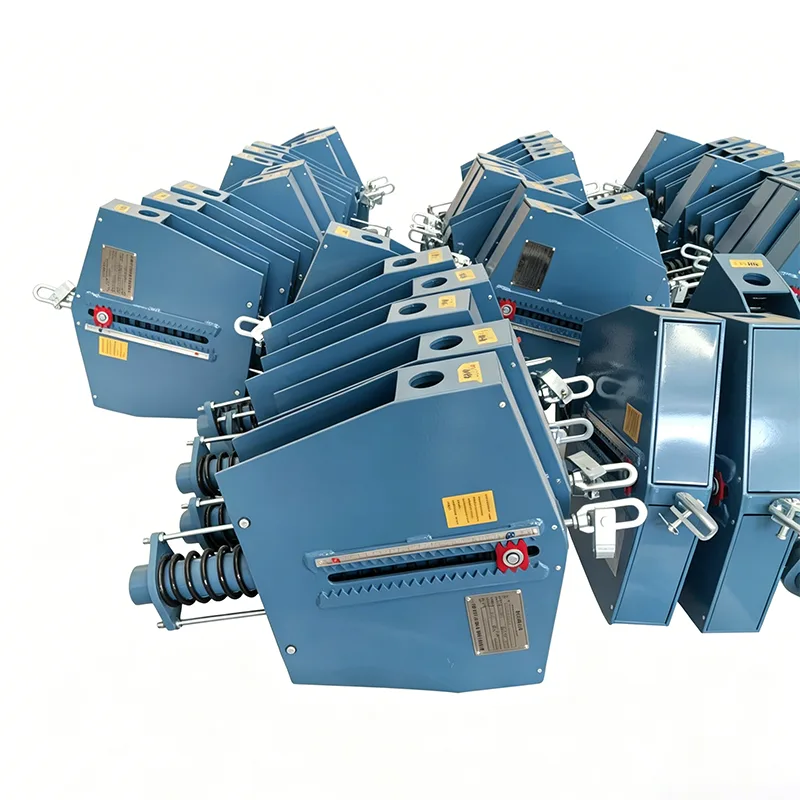

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondée en 2012, est une entreprise industrielle et commerciale intégrée axée sur la R&D et la fabrication de produits de support de pipeline. Au cours des 14 dernières années, nous avons réalisé des projets énergétiques, pétrochimiques et énergétiques dans plus de 40 pays à travers le monde et avons gagné la confiance à long terme de nos clients grâce à une qualité de produit stable. Le support à ressorts constants robuste est notre produit phare développé pour les conditions de travail soumises à des charges importantes et à des exigences élevées. Il a été systématiquement renforcé en termes de matériaux, de structure et de technologie pour fournir une garantie fiable pour l'exploitation sûre des pipelines dans des conditions de travail extrêmes.
▶ Conduites à paroi épaisse de grand diamètre : au-dessus de DN600, épaisseur de paroi supérieure à 20 mm
▶ Systèmes de pipelines lourds : charge par point de levage supérieure à 200 kN, certains supérieure à 500 kN
▶ Conduites principales à haute température et haute pression : vapeur principale des centrales électriques, canalisations de traitement à haute température des unités de raffinage
▶ Conduites à longue portée : sections de canalisations à grande portée dans des galeries de canalisations avec des charges concentrées importantes
▶ Déformation et fissuration de la coque : la charge dépasse la limite d'appui structurelle
▶ Rigidité du ressort insuffisante : compression excessive, perte des caractéristiques de force constante
▶ Rupture par cisaillement des broches : résistance insuffisante des pièces de connexion
▶ Déformation en traction de la tige de suspension : tige de petit diamètre, extension de surcharge
Le Heavy Duty Constant Spring Hanger est un produit renforcé spécialement développé pour de telles conditions de travail, avec un renforcement systématique de toutes les dimensions des matériaux, de la structure et de la technologie.
Selon les statistiques de l'industrie, les conditions de travail difficiles représentent plus de 60 % des accidents liés à la rupture des supports de pipeline :
Problème : Suspension à force constante ordinaire adoptée, charge par point de levage 280 kNConséquence : La plaque latérale de la coque est fissurée après 3 ans de fonctionnement, le pipeline a coulé de 120 mm. Perte : 15 jours de maintenance à l'arrêt, perte directe de plus de 10 millions de RMB
Problème : Le diamètre de la goupille de suspension était trop petit, la résistance diminuait à haute température. Conséquence : Fracture de la goupille par cisaillement, chute du pipeline, provoquant une fuite de fluide. Leçon : La résistance des suspensions robustes doit être calculée séparément en fonction des conditions de travail réelles.
Problème : fragilisation du matériau à basse température, coque ordinaire du Q235 fissurée. Conséquence : déplacement du pipeline hors de contrôle, fuite de la bride de l'interface de la boîte froide. Amélioration : les cintres robustes adoptent des matériaux résistants aux basses températures.
En 14 ans d'expérience dans l'industrie, Yangzhou Tianshun Pipeline Technology a géré de nombreux projets similaires de transformation des pannes de support pour charges lourdes et comprend parfaitement la particularité et les risques des conditions de travail difficiles.
| Tableau des spécifications des cintres à ressort constant | Exemple |
| Modèle / Série | PH, LH, CA, CS, TH |
| Capacité de charge (fonctionnement) | 0,1 kN - 500 kN |
| Voyage total | 50 mm, 100 mm, 200 mm, 400 mm |
| Voyage réel | Jusqu'à 600 mm |
| Écart de charge (tolérance) | ±5 % (Standard) / ±3 % (Haute Préc.) |
| Position d'installation | Horizontale/Verticale |
| Finition du boîtier | Galvanisé à chaud / époxy |
| Température de fonctionnement. | -20°C à +80°C (ambiante) |
| Matériau de la bobine de ressort | 60Si2Mn / 50CrVA |
| Plage de réglage de la charge | ±10 % (réglage sur site) |
Shell adopte l'acier à haute résistance faiblement allié Q345B, dont la limite d'élasticité est augmentée de 40 %
Épaisseur de la plaque latérale augmentée de 50 %, découpe de la plaque entière sans soudures d'épissage
Conception de plaque nervurée de renforcement inférieure pour disperser les contraintes concentrées
La broche adopte un acier de construction en alliage 40Cr, trempé et revenu, résistance augmentée de 80 %
Diamètre de la broche conçu avec un facteur de sécurité 5 fois supérieur à la charge maximale
Douille autolubrifiante adoptée pour réduire la friction et améliorer la constance
2 à 4 jeux de ressorts en parallèle pour les charges importantes, charge à ressort unique contrôlée dans une plage raisonnable
Conception de compression synchrone du groupe de ressorts pour éviter les charges excentriques
Chaque ressort testé séparément, écart correspondant ≤2 %
Section transversale du bras de levier agrandie, module de flexion augmenté de 100 %
Plaque de revêtement épaissie au point d'appui pour éviter l'écrasement local
Surface de came trempée à haute fréquence, dureté supérieure à HRC45, durée de vie de la résistance à l'usure augmentée de 3 fois
Positions des trous de serrure traitées par CNC, précision de position ± 0,1 mm
Erreur de rapport de moment de levier contrôlée à ± 1 %
Compression du ressort réglée avec précision, écart de charge à froid ≤ 3 %
Les soudures porteuses principales adoptent un processus de soudage à pénétration complète
Tests 100 % par ultrasons, répondant aux exigences JB/T 4730 Grade II
Traitement de soulagement des contraintes après soudage pour éliminer les contraintes résiduelles de soudage
Limites mécaniques supérieures et inférieures définies pour éviter les dommages dus à une course excessive
Dispositif de protection contre les surcharges, déclenchant un avertissement en cas de charge anormale
Dispositif de verrouillage du déplacement pour protéger les ressorts pendant l'installation et le transport
Les données suivantes sont mesurées (charge de 300 kN, condition de travail de déplacement de 200 mm) :
|
Position de course |
Charge de suspension ordinaire à force constante |
Charge de suspension à ressort constante et robuste |
Écart type autorisé au niveau national |
|
0% (état froid) |
282kN (-6,0%) |
294kN (-2,0%) |
±6% |
|
25% |
285kN (-5,0%) |
297kN (-1,0%) |
±6% |
|
50 % (Moyen) |
300kN (0%) |
300kN (0%) |
±6% |
|
75% |
318kN (+6,0%) |
306kN (+2,0%) |
±6% |
|
100 % (état chaud) |
321kN (+7,0%) |
309kN (+3,0%) |
±6% |
|
Déviation maximale |
7,0 % (dépassant la norme) |
3,0 % (bien mieux que la norme nationale) |
6% |
L'écart de charge sur toute la course du support à ressort constant robuste est contrôlé à ± 4 %, bien mieux que les exigences des normes nationales, protégeant efficacement la sécurité des pipelines et des équipements.
Chaque cintre à ressort constant robuste doit effectuer la vérification suivante avant la livraison :
Vérification du certificat de matériau des tôles d'acier et des barres rondes
Réinspection de la dureté et de la composition de l'acier à ressort
Vérification de la compatibilité des matériaux de soudage
Contrôle CMM des dimensions d'usinage CNC
Tests UT de soudure
Test de courbe charge-déplacement du groupe de ressorts
Test de charge à 100 % sur toute la course, enregistrement de 20 données de points de mesure
Calcul de constance, retouche pour les produits non qualifiés
Test de fonctionnement des dispositifs de verrouillage et des limiteurs de course
Calibrage de l'indicateur de déplacement
Documents de certification de la qualité des matériaux
Rapport d'inspection des soudures
Rapport de test de printemps
Courbe complète d'essai charge-déplacement de la machine
Certificat de qualification du produit et manuel d'installation
|
Industrie |
Scénarios d'application |
Plage de charge typique |
|
Industrie de l'énergie |
Conduites de vapeur principales et de vapeur de réchauffage des unités supercritiques/ultra-supercritiques |
200 kN ~ 800 kN |
|
Pétrochimique |
Sorties de réacteurs d'hydrotraitement, canalisations d'entrée et de sortie de grands fours de chauffage |
150kN ~ 600kN |
|
Terminaux GNL |
Entrées et sorties de boîtes froides, grandes canalisations de processus à basse température |
100 kN ~ 500 kN |
|
Pipelines longue distance |
Sections de conduites de grande portée, conduites à charge concentrée dans les chambres de vannes |
100 kN ~ 400 kN |
|
L'énergie nucléaire |
Vapeur principale d'îlot conventionnel, canalisations du système d'approvisionnement en eau |
200 kN ~ 700 kN |
|
Métallurgie |
Conduites d'air chaud de haut fourneau, conduites de grandes chaudières à chaleur résiduaire |
150kN ~ 500kN |
Processus de service exclusif pour les projets lourds
1. Amarrage technique : des ingénieurs professionnels s'arriment aux analystes des contraintes des pipelines pour confirmer les exigences en matière de charge, de déplacement et d'espace.
2. Conception de schémas : fournir des schémas de conception personnalisés pour des contraintes d'espace particulières
3. Confirmation des dessins : Fournissez des dessins d'assemblage détaillés et des tableaux de charges, signés et confirmés par les deux parties.
4. Suivi de la production : fournissez des photos hebdomadaires de l'avancement de la production pour les grands projets
5. Acceptation en usine : les clients ou des tiers peuvent être invités à assister à des tests en usine
6. Service sur site : fournir des conseils d'installation, une assistance technique sur site si nécessaire
7. Suivi des opérations : visite de retour 6 mois après la mise en service pour comprendre l'état de fonctionnement
▶ Livraison de plus de 500 ensembles de cintres robustes à force constante, charge unitaire maximale de 800 kN
▶ Tous les produits robustes offrent une garantie de qualité de 3 ans.
▶ Fournir des solutions à tout problème de qualité pendant le fonctionnement dans les 48 heures
▶ Consultation technique à vie et fourniture de pièces de rechange
Le support à ressort constant robuste est une garantie fiable pour le fonctionnement sûr des systèmes de pipelines robustes. Avec 14 ans d'engagement, nous comprenons profondément que les conditions de travail difficiles ne permettent aucune erreur. Chaque produit a subi des tests stricts pour garantir un fonctionnement stable dans des conditions de travail extrêmes.
