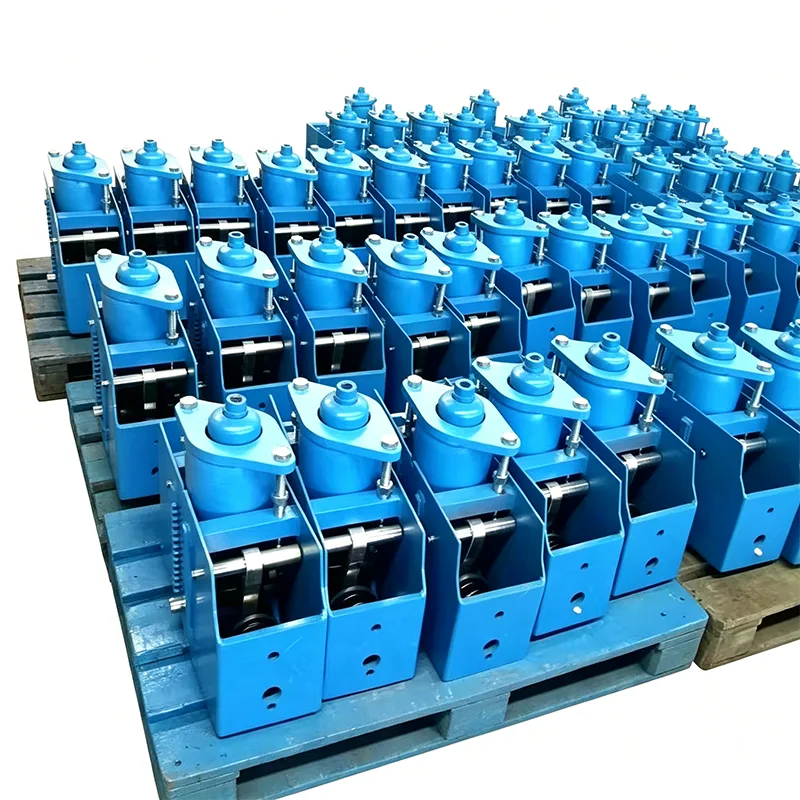

Cintre à ressort constant à charge élevée

Le support à ressort constant à charge élevée est un composant clé pour contrôler le déplacement et la charge dans les systèmes de pipelines industriels. Dans des conditions de travail à haute température et haute pression, les pipelines génèrent des déplacements de dilatation et de contraction thermiques dus aux changements de température. Si la force de support change avec le déplacement, cela entraînera une concentration des contraintes sur le pipeline et menacera le fonctionnement sûr du système. Notre cintre à ressort constant à charge élevée est conçu sur la base du principe de l’équilibre des moments. Il peut produire en continu une force de support stable tout au long de la course entière du déplacement vertical du pipeline, évitant ainsi les dommages aux pipelines et aux équipements connectés causés par une contrainte supplémentaire.

Yangzhou Tianshun Pipeline Technology Co., Ltd., fondée en 2012, s'est concentrée sur le domaine des supports et des supports de pipelines, accumulant 14 ans d'expérience en production et en application. Nos produits ont servi des projets clés dans les secteurs de l'énergie, de la pétrochimie, de l'énergie et autres dans plus de 40 pays à travers le monde, et ont gagné la confiance de rachat à long terme de clients avec une qualité stable.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

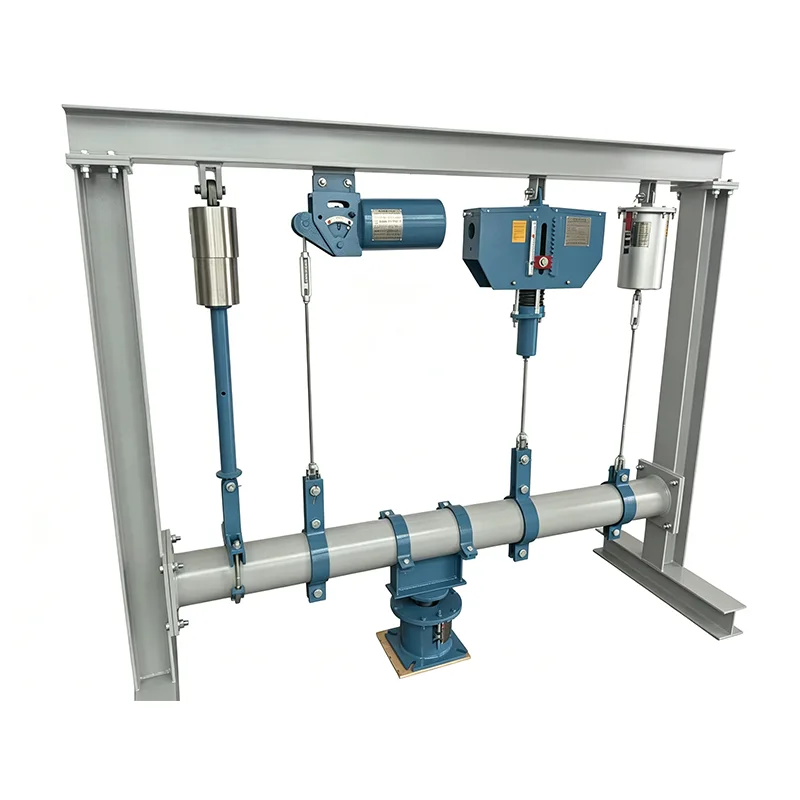

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Principe de fonctionnement de base

Le support à ressort constant à charge élevée adopte une conception collaborative d'un mécanisme de levier à double bras et d'un ensemble ressort en spirale, réalisant une sortie de force constante basée sur le principe mécanique de l'équilibre des moments :

▶  Mécanisme d'équilibre des moments : lorsque le pipeline génère un déplacement thermique, l'ensemble ressort transmet le couple via le mécanisme à levier, gardant le moment de charge et le moment du ressort toujours équilibrés.

▶  Compensation du guide de came : la structure de guidage de came de précision intégrée compense les fluctuations de charge causées par le frottement mécanique et les écarts de fabrication

▶ Dispositif indicateur de course : équipé d'un indicateur de déplacement visualisé, qui peut observer le déplacement du pipeline en temps réel, facilitant ainsi l'installation et le réglage sur site.

Paramètres techniques

Élément de paramètre	Indicateurs techniques	Norme d'exécution
Plage de charge nominale	0,5 kN ~ 1 000 kN (charge très importante personnalisable)	GB/T 17116/HG/T 20644
Plage de déplacement de travail	±50mm ~ ±500mm	Selon les exigences de conception technique
Constance de la charge	≤ ± 5 % (surpassant les exigences de la norme nationale de ≤ 6 %)	Inspection d'usine par unité
Plage de température de travail	-20 ℃ ~ 450 ℃ (personnalisable pour des conditions de température élevée)	Conception adaptative aux matériaux
Plage de réglage de charge sur site	±10%	Equipé d'un mécanisme de réglage spécial
Vie en fatigue	≥10 000 cycles	Test de condition de travail simulé
Matériau du ressort	Acier à ressort haute résistance 60Si2MnA	Processus de traitement thermique sous vide

Caractéristiques principales du produit

1. Performances de constance de charge stable

L'écart de charge du support à ressort constant à charge élevée est contrôlé à ± 5 % tout au long de la course complète, surpassant ainsi les exigences de la norme nationale. Grâce à une combinaison de ressorts multidisques et à une conception mécanique de précision, il garantit que le pipeline obtient toujours un support uniforme pendant le déplacement thermique, éliminant fondamentalement le risque de concentration de contraintes.

2. Forte adaptabilité aux conditions de charges lourdes

Conçu de manière optimale pour les systèmes de canalisations à charge élevée, le cadre porteur adopte de l'acier de construction à haute résistance Q345B et le cylindre à ressort est formé par filage intégral, éliminant les dangers cachés des soudures circonférentielles. Le produit peut supporter une charge maximale de 1 000 kN, répondant ainsi aux besoins de support des pipelines à forte charge dans les grandes centrales électriques, les unités de raffinage et autres installations.

3. Installation et maintenance pratiques

▶ Équipé d'un dispositif de verrouillage de charge pour verrouiller le ressort pendant l'installation et le transport, empêchant ainsi tout déplacement accidentel

▶ La charge sur site peut être ajustée dans une plage de ± 10 % pour s'adapter aux écarts réels des conditions de travail.

▶ Interfaces de connexion standardisées, compatibles avec diverses formes d'installation de pipelines

▶ Conception structurelle modulaire, remplacement pratique des pièces d'usure

4. Couverture complète des conditions de travail

Le produit peut s'adapter à la plage de températures de fonctionnement de -20 ℃ à 450 ℃. Pour des conditions de travail spéciales telles que le GNL à basse température et la vapeur à haute température, les matériaux correspondants résistants aux hautes ou basses températures peuvent être personnalisés pour garantir la fiabilité des performances dans des environnements extrêmes.

Spécifications techniques du produit

Tableau des spécifications des cintres à ressort constant	Exemple
Modèle / Série	PH, LH, CA, CS, TH
Capacité de charge (fonctionnement)	0,1 kN - 500 kN
Voyage total	50 mm, 100 mm, 200 mm, 400 mm
Voyage réel	Jusqu'à 600 mm
Écart de charge (tolérance)	±5 % (Standard) / ±3 % (Haute Préc.)
Position d'installation	Horizontale/Verticale
Finition du boîtier	Galvanisé à chaud / époxy
Température de fonctionnement.	-20°C à +80°C (ambiante)
Matériau de la bobine de ressort	60Si2Mn / 50CrVA
Plage de réglage de la charge	±10 % (réglage sur site)

Assurance de la production et du contrôle qualité

Nous disposons d'un système complet de production et de tests pour garantir les performances fiables de chaque cintre à ressort constant à charge élevée :

Chaque produit est entièrement testé en interne avant expédition

Avant l'expédition, chaque produit est soumis à un programme complet de tests en interne. Ce programme couvre l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT le cas échéant, les tests de charge de ressort avec courbes charge-déplacement et la mesure de l'épaisseur du revêtement. Les rapports de tests en usine (FTR) et les rapports de tests de matériaux (MTR) sont fournis avec l'envoi.

Ces tests internes ne sont pas des tests tiers accrédités par l'ILAC.

Si des tests en présence d’un tiers ou des tests en laboratoire sont nécessaires, ils peuvent être organisés séparément en tant que service optionnel.

Services d'inspection tiers en option (cités séparément)

1. Tests de matériaux

Des analyses de composition chimique, des essais de traction, des essais d'impact Charpy à basse température et des essais de dureté sont disponibles.

2. Soudage CND

Des tests de particules magnétiques (MT), des tests de ressuage (PT), des tests par ultrasons (UT) et des tests radiographiques (RT) peuvent être fournis.

3. Tests de performances de charge à ressort

Les courbes charge-déplacement sont incluses.

4. Galvanisation à chaud/inspection de protection contre la corrosion des revêtements époxy

5. Tests témoins, surveillance d'usine et inspection avant expédition (PSI)

Ce qui nous différencie

Comparé au système de support de tuyauterie international LISEGA

Pour la précision des charges, les normes de test et les systèmes de documentation, nous utilisons le système international de support de tuyaux LISEGA comme référence.

Plus qu'un fabricant national standard

Un fabricant national standard fournit généralement uniquement le produit. Nous allons plus loin en fournissant une courbe charge-déplacement avec chaque unité de ressort. Nous aidons également à organiser des tests SGS tiers et des inspections devant témoin, et nous soutenons l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.

Service et assistance

▶  Support technique avant-vente : une équipe de vente professionnelle familiarisée avec diverses applications de conditions de travail, peut fournir des suggestions de sélection et des solutions techniques en fonction des paramètres du pipeline.

▶ Services personnalisés : prise en charge de la personnalisation des produits pour les charges spéciales, les déplacements spéciaux et les formes d'installation spéciales

▶ Garantie après-vente : fournissez des conseils d'installation et des conseils techniques, et répondez rapidement aux problèmes de qualité des produits.

▶ Cycle de livraison : les modèles conventionnels sont en stock et les produits personnalisés sont livrés selon le cycle convenu
