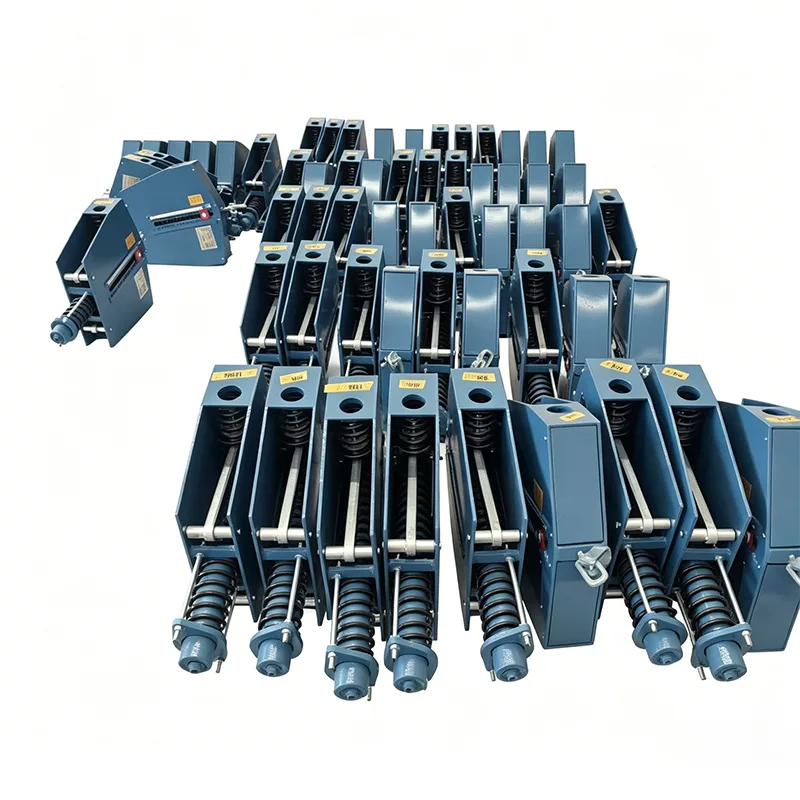

Cintre à ressort constant pour centrale thermique

Dans les systèmes complexes de canalisations de vapeur-eau, de gaz de combustion-air et de charbon pulvérisé des centrales thermiques, le déplacement thermique des canalisations provoqué par des changements drastiques de température constitue un danger caché majeur qui menace la sécurité du système. Forte de 14 années d'accumulation technique dans le domaine du support de pipelines, Yangzhou Tianshun Pipeline Technology Co., Ltd. a spécialement développé un support à ressort constant pour centrale thermique pour les conditions de travail de l'énergie thermique. Conçu sur la base du principe de l'équilibre des moments, ce produit fournit une force de support constante et continue lorsqu'un déplacement thermique vertical se produit dans les pipelines, absorbe et compense efficacement les contraintes de déplacement, empêche les pipelines et les équipements connectés d'être endommagés par des contraintes supplémentaires et garantit un fonctionnement sûr à long terme des centrales électriques.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Spécifications techniques du produit

Tableau des spécifications des cintres à ressort constant	Exemple
Modèle / Série	PH, LH, CA, CS, TH
Capacité de charge (fonctionnement)	0,1 kN - 500 kN
Voyage total	50 mm, 100 mm, 200 mm, 400 mm
Voyage réel	Jusqu'à 600 mm
Écart de charge (tolérance)	±5 % (Standard) / ±3 % (Haute Préc.)
Position d'installation	Horizontale/Verticale
Finition du boîtier	Galvanisé à chaud / époxy
Température de fonctionnement.	-20°C à +80°C (ambiante)
Matériau de la bobine de ressort	60Si2Mn / 50CrVA
Plage de réglage de la charge	±10 % (réglage sur site)

Application d’ingénierie et réalisation de valeur

Les systèmes de canalisations dans les centrales thermiques ont des exigences extrêmement élevées en matière de fiabilité des pièces de support. Lors de la conception du support à ressort constant pour centrale thermique, nous avons pleinement pris en compte les problèmes pratiques d'ingénierie :

Élimination des contraintes supplémentaires : dans la plage de déplacement de charge spécifiée, le moment du ressort et le moment de charge maintiennent toujours l'équilibre dynamique, évitant ainsi la déformation du pipeline ou les fuites de joints causées par la dilatation thermique et la contraction à froid.

Réglage précis à froid : le fabricant effectue un réglage de pré-compression strictement en fonction de la charge d'installation fournie par les utilisateurs et fixe la plaque indicatrice à la position de travail théorique à froid à l'aide de blocs de positionnement, garantissant ainsi que le ressort est temporairement dans un état rigide lors de l'installation sur site et en évitant les contraintes accidentelles pendant la construction.

Surveillance intuitive du fonctionnement et de la maintenance : la conception de la plaque indicatrice de déplacement externe permet au personnel d'exploitation et de maintenance de vérifier intuitivement si le déplacement du support à ressort sous la charge de travail est conforme à la conception une fois le pipeline mis en fonctionnement normal, facilitant ainsi la maintenance préventive.

Contrôle de qualité strict et spécifications d'installation

Chaque produit est entièrement testé en interne avant expédition

Avant l'expédition, chaque produit est soumis à un programme complet de tests en interne. Ce programme couvre l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT le cas échéant, les tests de charge de ressort avec courbes charge-déplacement et la mesure de l'épaisseur du revêtement. Les rapports de tests en usine (FTR) et les rapports de tests de matériaux (MTR) sont fournis avec l'envoi.

Ces tests internes ne sont pas des tests tiers accrédités par l'ILAC.

Si des tests en présence d’un tiers ou des tests en laboratoire sont nécessaires, ils peuvent être organisés séparément en tant que service optionnel.

Services d'inspection tiers en option (cités séparément)

1. Tests de matériaux

Des analyses de composition chimique, des essais de traction, des essais d'impact Charpy à basse température et des essais de dureté sont disponibles.

2. Soudage CND

Des tests de particules magnétiques (MT), des tests de ressuage (PT), des tests par ultrasons (UT) et des tests radiographiques (RT) peuvent être fournis.

3. Tests de performances de charge à ressort

Les courbes charge-déplacement sont incluses.

4. Galvanisation à chaud/inspection de protection contre la corrosion des revêtements époxy

5. Tests témoins, surveillance d'usine et inspection avant expédition (PSI)

Ce qui nous différencie

Comparé au système de support de tuyauterie international LISEGA

Pour la précision des charges, les normes de test et les systèmes de documentation, nous utilisons le système international de support de tuyaux LISEGA comme référence.

Plus qu'un fabricant national standard

Un fabricant national standard fournit généralement uniquement le produit. Nous allons plus loin en fournissant une courbe charge-déplacement avec chaque unité de ressort. Nous aidons également à organiser des tests SGS tiers et des inspections devant témoin, et nous soutenons l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.

Pourquoi choisir le support à ressort constant pour centrale thermique de Tianshun ?

Riche expérience en matière de projets d'énergie thermique : les produits sont largement utilisés dans les canalisations vapeur-eau et les systèmes de suspension d'équipements de chaudière des centrales thermiques au pays et à l'étranger, et ont résisté aux tests de cycles de démarrage et d'arrêt de plusieurs unités.

Assistance technique personnalisée : Nous fournissons des services techniques complets depuis le calcul des contraintes du pipeline, la sélection et l'adaptation du type jusqu'aux conseils d'installation sur site, garantissant que chaque support correspond avec précision aux conditions de travail.

Livraison stable de la chaîne d'approvisionnement : en nous appuyant sur des lignes de production automatisées et des équipements de test complets sur notre base du Jiangsu, nous garantissons une livraison à temps et de haute qualité des matériaux pour les projets d'énergie thermique en grands lots.

Assistance sur le cycle de vie complet : nous établissons des dossiers de projet exclusifs et fournissons une évaluation de l'état et des conseils de remplacement pendant la maintenance à l'arrêt, réduisant ainsi les risques d'exploitation et de maintenance des centrales électriques.

Obtenez une assistance technique maintenant :

Yangzhou Tianshun Pipeline Technology Co., Ltd. s'engage à fournir une garantie de support de pipeline stable et fiable aux entreprises mondiales d'énergie thermique avec un support à ressort constant de haute qualité pour centrale thermique !
