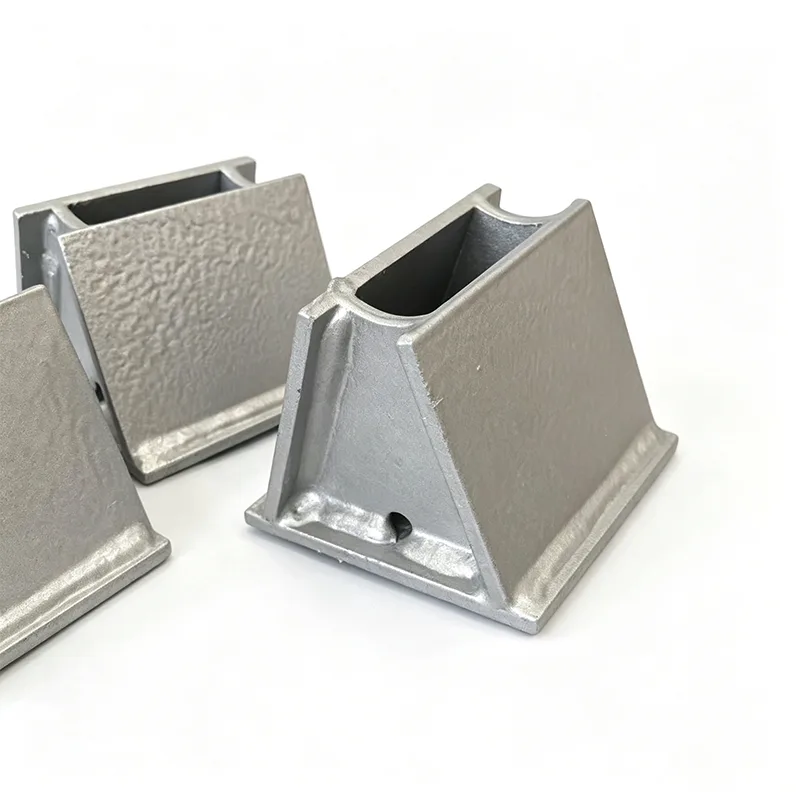

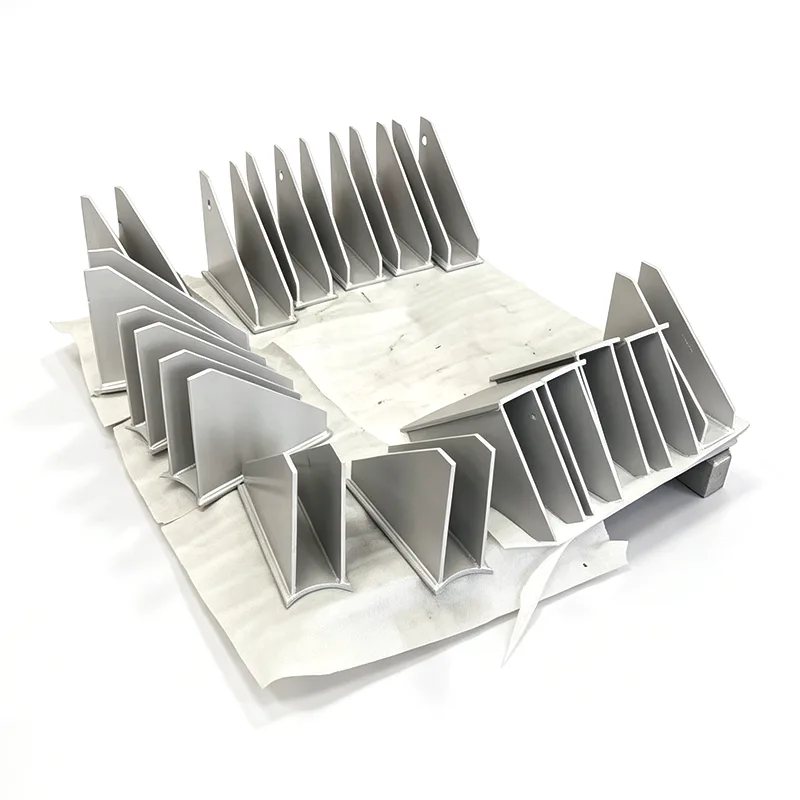

Support de chaussures de tuyau réglable en hauteur

Sur le papier, une élévation de tuyauterie est un nombre fixe. Sur place, c'est rarement le cas. Les colonnes d'acier s'installent. Les fondations bougent légèrement. Les supports à ressort se compriment plus ou moins que ce que prévoyait le modèle de contrainte. Lorsque le tuyau se retrouve 10 mm trop haut ou 15 mm trop bas au niveau d'une buse d'aspiration de pompe ou d'une bride de compresseur, forcer le raccordement en place impose des charges sur la buse que l'équipement n'a jamais été conçu pour supporter. Le moyen le plus simple d’obtenir cette élévation correcte – et de la conserver correctement – ​​est un sabot de tuyauterie que vous pouvez ajuster.

Nous fabriquons des supports de sabots de tuyauterie réglables en hauteur dans notre usine du Jiangsu depuis 2012. La conception en elle-même n'est pas compliquée, mais le fait de le maintenir en position de manière fiable sous le poids mort, les mouvements thermiques et les vibrations l'est. Nos chaussures réglables le font actuellement sous des collecteurs de vapeur en Asie du Sud-Est, des conduites d'eau réfrigérée au Moyen-Orient et des supports de canalisations de GNL en Amérique du Nord.

Comment fonctionne l’ajustement – ​​et pourquoi il reste en place

Le cœur de l'assemblage est une tige filetée qui passe entre le support de tuyau et la plaque de base. Tourner l’écrou de réglage élève ou abaisse le tuyau par petits incréments. Une fois l’élévation réglée, deux mécanismes de verrouillage indépendants entrent en jeu :

Un contre-écrou lourd serré contre le corps principal, empêchant le fluage sous charge verticale.

Dans les plus grandes tailles, une vis de verrouillage secondaire ou un collier fendu bloque mécaniquement la rotation, même en cas de vibrations soutenues provenant de compresseurs alternatifs ou de conduites de gaz à haut débit.

Chaque chaussure est testée en usine à 1,5 fois sa capacité nominale avant expédition. Les composants filetés sont usinés à partir de barres rondes - et non coupés à partir d'une tige filetée - de sorte que les filetages porteurs ont un profil complet et sont exempts de montées de contraintes qui peuvent fissurer un goujon standard en cas de flexion.

Des matériaux qui correspondent à votre service

Les chaussures réglables standard sont fabriquées en acier au carbone, avec une galvanisation à chaud comme protection contre la corrosion par défaut. Pour les environnements corrosifs ou lavables, nous proposons des versions entièrement inoxydables en 304L ou 316L. Les surfaces filetées sont recouvertes d'un composé anti-grippage lors de l'assemblage pour éviter le grippage - ceci est important car un écrou de réglage qui ne peut pas être tourné sur site n'est plus réglable.

Lorsque le support à sabots réglables en hauteur est chaud ou froid, nous intégrons un bloc isolant porteur (PIR ou verre cellulaire) entre le support de tube et la tige de support. L'isolation est dimensionnée pour correspondre à l'épaisseur de l'isolation des tuyaux, et le chemin du pare-vapeur reste continu : pas de points froids, pas de condensation.

Là où les chaussures de tuyauterie réglables font la différence

Tuyauterie d'aspiration et de refoulement de pompe et de compresseur, où les charges des buses doivent rester dans l'enveloppe autorisée par le fabricant.

Supports de support à tuyaux dans les zones sujettes au tassement du sol ou au soulèvement dû au gel.

Conduites nécessitant une pente précise pour le drainage ou le flux de processus, telles que les canalisations de purge de chaudière ou les conduites de gaz combustible.

Systèmes à ressorts où la position froide nécessite un réglage précis après le transfert de charge des supports temporaires.

Rénovations et raccordements, où l'élévation du tuyau existant ne correspond pas tout à fait au nouveau tracé.

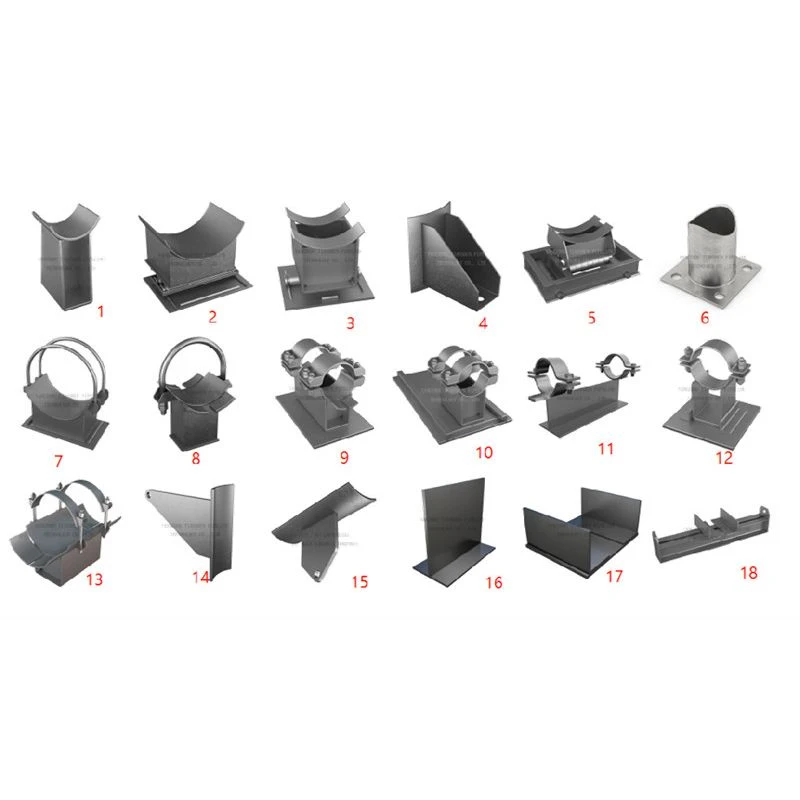

La plupart des supports réglables sur le marché sont soit des articles de catalogue avec une course limitée, soit des pièces entièrement personnalisées avec des délais de livraison longs. Nous nous situons entre les deux : nous pouvons prendre une conception standard et modifier la plage de hauteur, les dimensions de la plaque de base ou l'épaisseur de l'isolation en fonction des spécifications de votre projet - généralement dans le même délai qu'une chaussure fixe. Notre équipe d'ingénierie travaille directement à partir de vos isométries et de votre liste de supports, et vous posera des questions sur la charge hydrotest, la température de conception et le mouvement attendu avant de finaliser un dessin. Ce niveau de vérification est ce qui transforme une simple chaussure réglable en un support que vous n’avez pas besoin de revoir lors de la mise en service.

FAQ

Q : Quelle plage de réglage pouvez-vous fournir ?

R : Les conceptions standard offrent une course de ±25 mm à ±100 mm. Des gammes plus larges sont possibles — dites-nous ce dont vous avez besoin.

Q : Le réglage tiendra-t-il sous les vibrations ?

R : Oui. Nous utilisons un contre-écrou ainsi qu'un dispositif mécanique anti-rotation sur toutes les tailles. L'assemblage est testé en usine pour rester stable sous charge cyclique.

Q : Le sabot peut-il être ajusté pendant que le tuyau est chargé ?

R : Des ajustements mineurs de réglage peuvent généralement être effectués sous poids mort. Pour des corrections plus importantes, nous recommandons de relâcher d'abord la charge pour protéger les fils.

Q : Proposez-vous une version pour canalisations froides ou chaudes isolées ?

R : Oui. Nous intégrons un bloc isolant porteur dimensionné à l’épaisseur de votre isolant, complété par un parcours pare-vapeur étanche.
