Comment les amortisseurs hydrauliques protègent-ils les pipelines des charges sismiques et dynamiques ?

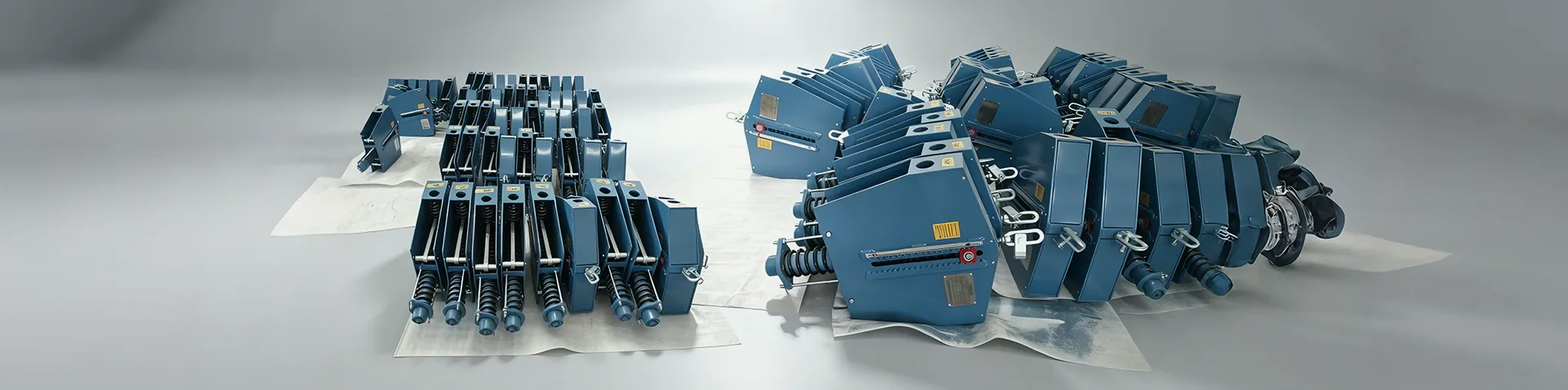

Les pipelines sont les bouées de sauvetage de l’industrie moderne, transportant du pétrole, du gaz, des produits chimiques et de l’eau sur de vastes distances. Cependant, ils sont vulnérables à toute une série de forces externes, notamment les événements sismiques, les charges de vent, les coups de bélier et les coups de bélier. Ces charges dynamiques et sismiques peuvent provoquer une défaillance catastrophique du pipeline si elles ne sont pas correctement gérées.Amortisseurs hydrauliquessont les dispositifs de sécurité essentiels qui protègent les pipelines de ces forces. Un amortisseur hydraulique, également appelé suppresseur de choc ou amortisseur sismique, est un dispositif mécanique qui permet un mouvement thermique lent et contrôlé du pipeline tout en se verrouillant rigidement sous des charges dynamiques rapides, empêchant ainsi un déplacement et des contraintes excessifs. Chez Yangzhou Tianshun Pipeline Technology Co., Ltd., notre usine conçoit des amortisseurs hydrauliques hautes performances depuis plus de 25 ans et nous avons constaté leur rôle essentiel dans la protection des infrastructures critiques dans le monde entier.

Le mécanisme de protection d'un amortisseur hydraulique repose sur un principe simple mais très efficace : le verrouillage sensible à la vitesse. Dans des conditions normales de fonctionnement, l'amortisseur permet au pipeline de se dilater et de se contracter thermiquement à un rythme lent, s'adaptant ainsi à la croissance thermique sans contrainte. Cependant, lorsqu'un événement sismique ou une charge dynamique soudaine se produit, l'amortisseur détecte l'augmentation rapide de la vitesse et se verrouille instantanément, agissant comme une entretoise rigide qui retient le tuyau et empêche tout mouvement excessif. Cette réponse rapide est obtenue grâce à un système hydraulique de précision qui comprend un piston, un cylindre rempli d'un fluide silicone spécialisé et un mécanisme de valve sophistiqué. Nos amortisseurs hydrauliques sont conçus pour réagir en quelques millisecondes, garantissant ainsi la protection des pipelines contre les événements sismiques et dynamiques les plus graves. Dans ce guide complet, nous approfondirons l'ingénierie, l'hydraulique et les matériaux qui rendent les amortisseurs hydrauliques indispensables à la sécurité des pipelines, et nous fournirons des spécifications techniques détaillées et des conseils d'application tirés de la vaste expérience de notre usine.

Table des matières

• 1. Quel est le principe de fonctionnement d’un amortisseur hydraulique ?
• 2. Comment les amortisseurs hydrauliques atténuent-ils les charges sismiques et dynamiques ?
• 3. Quelles sont les principales spécifications techniques de nos amortisseurs hydrauliques ?
• 4. Comment une installation et une maintenance appropriées peuvent-elles garantir les performances du Snubber ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur les snubbers personnalisés

Quel est le principe de fonctionnement d’un amortisseur hydraulique ?

À la base, un amortisseur hydraulique est un dispositif d'absorption d'énergie sensible à la vitesse qui offre à la fois une liberté de mouvement pour la dilatation thermique et une retenue rigide sous des charges dynamiques. Le dispositif se compose d'un cylindre rempli d'un fluide silicone à haute viscosité, d'un piston avec des passages d'orifice spécialement conçus et d'un ensemble clapet anti-retour à ressort. Lors de mouvements thermiques lents et normaux, le piston se déplace dans le fluide à faible vitesse, permettant au fluide de s'écouler à travers l'orifice et le clapet anti-retour avec une résistance minimale. Ce mouvement libre, généralement inférieur à 100 mm/s, permet la dilatation thermique sans imposer de charges importantes sur le pipeline. Cependant, lorsqu'un événement dynamique tel qu'un tremblement de terre ou un coup de bélier génère un mouvement à grande vitesse, l'écoulement du fluide à travers l'orifice devient fortement restreint en raison de la chute de pression à travers le piston. Le clapet anti-retour se ferme, forçant le fluide à travers une dérivation contrôlée, créant un effet d'amortissement qui résiste au mouvement rapide. L'action de verrouillage est progressive, ce qui signifie que l'amortisseur offre une résistance croissante à mesure que la vitesse augmente, devenant ainsi une butée rigide pour les événements à très haute vitesse.

Principes opérationnels clés de notreAmortisseurs hydrauliques:

• Verrouillage sensible à la vitesse :L'amortisseur est réglé pour se verrouiller à un seuil de vitesse spécifique, généralement compris entre 50 et 150 mm/s, selon l'application. Cela garantit qu'il reste déverrouillé en cas de dilatation thermique normale mais se verrouille immédiatement en cas d'événements sismiques.
• Résistance progressive :Contrairement à une butée mécanique qui assure une contrainte soudaine et rigide, l'amortisseur hydraulique offre une résistance progressive qui augmente avec la vitesse. Cela amortit la charge de choc, réduisant ainsi la force maximale transmise au pipeline et à ses supports.
• Compensation thermique :L'amortisseur est conçu pour s'adapter aux mouvements d'extension et de compression, permettant au pipeline de se dilater et de se contracter librement dans sa plage de fonctionnement normale.
• Conception à sécurité intégrée :En cas de fuite de fluide hydraulique ou de défaillance du joint, l'amortisseur est conçu pour se verrouiller automatiquement, empêchant ainsi la canalisation de rester sans protection.
• Sensibilité de verrouillage réglable :Beaucoup de nos amortisseurs hydrauliques permettent un ajustement sur site de la vitesse de verrouillage, permettant ainsi un réglage précis pour correspondre aux critères de conception sismique spécifiques du pipeline.

Un exemple pratique provenant d'une usine pétrochimique au Moyen-Orient illustre le principe de fonctionnement en action. L'usine disposait d'une canalisation de vapeur de grand diamètre qui subissait une dilatation thermique importante en fonctionnement normal, avec des mouvements allant jusqu'à 150 mm. Cependant, la région est également sujette à une activité sismique mineure. Les supports de tuyaux standard permettaient le mouvement thermique mais ne pouvaient pas retenir le tuyau lors d'un tremblement de terre. En installant nos amortisseurs hydrauliques à des endroits stratégiques, l'usine a obtenu un mouvement thermique libre dans des conditions normales, tandis que les amortisseurs se sont verrouillés lors d'événements sismiques, limitant ainsi le déplacement des canalisations à des niveaux sûrs. Le directeur de l'usine a indiqué que les amortisseurs ont parfaitement fonctionné lors d'un séisme de magnitude 5,2, évitant ainsi tout dommage au système de pipelines.

Notre usine àYangzhou Tianshun Pipeline Technology Co., Ltd.fabrique des amortisseurs hydrauliques avec une gamme de sensibilités de verrouillage et de capacités de course pour s'adapter à différentes tailles de pipelines et conditions de fonctionnement. Nous utilisons de l'acier inoxydable de haute qualité pour les pièces en contact avec le produit, et notre fluide silicone est chimiquement inerte et stable sur une large plage de températures. Chaque amortisseur est testé sur un banc d'essai dynamique pour vérifier ses caractéristiques de verrouillage et d'amortissement. Cet engagement envers l'ingénierie de précision garantit que nos amortisseurs hydrauliques offrent une protection fiable aux pipelines dans les environnements les plus exigeants.

Comment les amortisseurs hydrauliques atténuent-ils les charges sismiques et dynamiques ?

Les événements sismiques et les charges dynamiques génèrent des forces complexes qui agissent sur les pipelines dans plusieurs directions.Amortisseurs hydrauliquesfaire face à ces forces en fournissant une combinaison de retenue rigide et de dissipation d’énergie. Lorsqu'une onde sismique traverse le sol, le pipeline se déplace avec le sol, mais comme le pipeline est une structure longue et continue, son inertie le fait prendre du retard par rapport au mouvement du sol. Ce mouvement différentiel peut induire des contraintes de flexion et des charges axiales qui dépassent les limites de conception du tuyau. Un amortisseur hydraulique se verrouille pendant l'événement sismique, couplant le tuyau à la structure de support et empêchant tout mouvement relatif excessif. De plus, l'action d'amortissement hydraulique de l'amortisseur dissipe une partie de l'énergie sismique sous forme de chaleur, réduisant ainsi la charge globale sur le pipeline et ses supports.

Principaux mécanismes d'atténuation de la charge des amortisseurs hydrauliques :

• Limitation du déplacement :En se verrouillant à haute vitesse, l'amortisseur limite le déplacement du pipeline lors d'un événement sismique, le maintenant dans l'enveloppe de conception du tuyau et de ses supports.
• Dissipation d'énergie :L'effet d'amortissement hydraulique convertit une partie de l'énergie cinétique de la charge dynamique en chaleur, réduisant ainsi la force transmise au pipeline et à ses supports structurels.
• Redistribution des charges :Des amortisseurs hydrauliques sont stratégiquement placés le long du pipeline pour répartir uniformément la charge sismique, empêchant ainsi la concentration des contraintes à des points spécifiques.
• Prévention des résonances :En fournissant un effet d'amortissement, l'amortisseur aide à empêcher le pipeline de résonner à sa fréquence naturelle, ce qui pourrait amplifier les charges dynamiques.
• Protection contre les coups de bélier :Le verrouillage rapide de l'amortisseur en cas de coups de bélier soudains (coups de bélier) empêche le pipeline de bouger excessivement, réduisant ainsi le risque de séparation des joints ou de rupture du support.

Une étude de cas réalisée dans une installation de gaz naturel liquéfié (GNL) en Asie du Sud-Est démontre l'efficacité des amortisseurs hydrauliques pour atténuer les charges sismiques. L'installation était située dans une zone sismiquement active et disposait d'un système de canalisations hors sol de 2 km de long. Après une évaluation des risques sismiques, les ingénieurs ont installé plus de 100 amortisseurs hydrauliques aux emplacements de support critiques. Lors d'un séisme de magnitude 6,2, les amortisseurs se sont verrouillés comme prévu, limitant le déplacement des conduites à la plage de sécurité calculée. Les inspections post-événement n'ont révélé aucun dommage au système de tuyauterie et l'installation a pu reprendre ses activités dans les 48 heures. Le directeur de l'installation a attribué aux amortisseurs hydrauliques le mérite d'avoir évité ce qui aurait pu être une panne catastrophique.

Notre usine fabrique des amortisseurs hydrauliques dans une variété de configurations, y compris des types à simple effet et à double effet, pour s'adapter à différentes directions et amplitudes de charge. Nous proposons également des amortisseurs avec un indicateur de position visuel intégré qui permet au personnel de maintenance de vérifier l'état de l'amortisseur en un coup d'œil. Notre équipe d'ingénierie peut réaliser une étude de dimensionnement et de placement des amortisseurs, en utilisant l'analyse par éléments finis (FEA) pour modéliser la réponse du pipeline aux charges sismiques et dynamiques. Cela garantit que les amortisseurs sont positionnés et dimensionnés de manière optimale pour fournir la protection la plus efficace. Grâce à nos amortisseurs hydrauliques, les exploitants de pipelines peuvent être sûrs que leur infrastructure est préparée même aux événements sismiques et dynamiques les plus graves.

Quelles sont les principales spécifications techniques de nos amortisseurs hydrauliques ?

T.S. MACHINARY fabrique une gamme complète d'amortisseurs hydrauliques pour diverses applications de pipelines. Notre gamme de produits comprend des amortisseurs avec différentes capacités de charge, longueurs de course et vitesses de verrouillage pour répondre aux exigences spécifiques des centrales électriques, des raffineries et des installations industrielles. Tous nos produits d'amortisseur hydraulique sont fabriqués conformément à la norme ISO 9001 et répondent aux exigences de l'ASME B31.1, de la DIN EN 13480 et d'autres normes internationales. Le tableau ci-dessous résume les principales spécifications techniques de nos modèles d'amortisseurs hydrauliques les plus populaires, utilisés dans les applications critiques de protection des pipelines dans le monde entier. Notre usine peut également produire des amortisseurs personnalisés pour répondre aux exigences spécifiques d'un projet, notamment des longueurs de course spéciales, des capacités de charge et des revêtements de protection de l'environnement.

En plus des modèles standard, notre usine propose plusieurs fonctionnalités optionnelles pour améliorer les performances et l'adéquation des amortisseurs hydrauliques à des environnements spécifiques. Ceux-ci incluent : une version basse température avec un fluide silicone spécialisé qui reste fluide jusqu'à -40°C ; une version haute température conçue pour un fonctionnement continu à 120°C ; et une version avec revêtement époxy pour les environnements corrosifs, tels que les plates-formes offshore et les usines chimiques. Nous proposons également des longueurs de course personnalisées pour répondre aux exigences spécifiques en matière de mouvement thermique des pipelines.

Notre processus de contrôle qualité comprend un test de performance dynamique à 100 % sur chaque amortisseur hydraulique, vérifiant que la vitesse de verrouillage, la capacité de charge et les caractéristiques d'amortissement répondent aux valeurs spécifiées. Nous effectuons également un test de pression sur le système hydraulique pour garantir qu'il n'y a pas de fuite sous la pression de fonctionnement. Chaque amortisseur est marqué d'un numéro de série unique, permettant une traçabilité complète depuis la fabrication jusqu'à l'installation sur le terrain. Notre usine àYangzhou Tianshun Pipeline Technology Co., Ltd.maintient un inventaire complet d'amortisseurs et de composants standard, permettant une livraison rapide vers n'importe quel endroit. Nous proposons également un service de sélection d'amortisseurs, dans lequel notre équipe d'ingénieurs vous aide à choisir le modèle et la taille optimaux pour vos besoins spécifiques en matière de protection de pipeline.

Comment une installation et une maintenance appropriées peuvent-elles garantir les performances du Snubber ?

Amortisseurs hydrauliquessont des appareils de précision qui nécessitent une installation minutieuse et un entretien régulier pour garantir qu'ils fonctionnent comme prévu. Une installation incorrecte peut empêcher l'amortisseur de se verrouiller sous des charges dynamiques, ou il peut se verrouiller alors qu'il ne le devrait pas (par exemple, lors d'un mouvement thermique lent). Notre usine àYangzhou Tianshun Pipeline Technology Co., Ltd.fournit des directives d'installation détaillées et des recommandations de maintenance pour aider les clients à maximiser la fiabilité et la durée de vie de leurs amortisseurs hydrauliques. Le respect de ces directives garantit que les amortisseurs fourniront la protection critique nécessaire lors d'événements sismiques et dynamiques.

Principales pratiques d'installation et d'entretien des amortisseurs hydrauliques :

• Orientation correcte :L'amortisseur doit être installé dans le bon sens, avec la tige du piston alignée avec la direction du mouvement attendu. L'installation de l'amortisseur en biais peut provoquer une charge latérale, ce qui peut endommager les joints et réduire les performances.
• Montage correct :Utilisez les supports de montage fournis et assurez-vous qu'ils sont solidement fixés au pipeline et à la structure de support. Les points de montage doivent être structurellement adéquats pour transmettre la capacité de charge de l'amortisseur au support.
• Lubrification et étanchéité :La tige de piston de l'amortisseur doit être régulièrement nettoyée et lubrifiée avec l'huile recommandée pour éviter la corrosion et la dégradation des joints. Les joints doivent être inspectés pour détecter tout signe d'usure ou de fuite lors de l'entretien de routine.
• Tests fonctionnels :Nous recommandons de tester annuellement la fonction de verrouillage de l'amortisseur à l'aide d'une unité de test portable qui simule une charge dynamique. Cela garantit que l'amortisseur reste opérationnel et que la vitesse de verrouillage n'a pas dérivé hors des spécifications.
• Calendrier de remplacement :Même avec un entretien approprié, les amortisseurs hydrauliques ont une durée de vie limitée. Nous recommandons de remplacer l'amortisseur tous les 15 à 20 ans, ou plus tôt si l'intégrité du joint est compromise ou si l'amortisseur a été soumis à un événement sismique grave.

Une étude de cas d'une centrale nucléaire aux États-Unis illustre l'importance d'un entretien régulier des amortisseurs. Au cours d'une inspection de routine, le personnel de maintenance a découvert que plusieurs amortisseurs hydrauliques avaient développé des fuites de joint, provoquant une fuite lente du fluide silicone. Si rien n’était fait, les amortisseurs auraient eu une capacité d’amortissement réduite et pourraient ne pas s’être verrouillés correctement lors d’un tremblement de terre. L'usine a suivi notre procédure de maintenance recommandée, en remplaçant les joints et en rechargeant les amortisseurs avec du fluide frais. Un test dynamique ultérieur a confirmé que les amortisseurs étaient pleinement opérationnels. Le responsable de la sécurité de la centrale a noté que le programme de maintenance proactive a évité un problème de sécurité potentiel et que les amortisseurs étaient pleinement fonctionnels lors du prochain événement sismique.

Notre usine fournit un manuel complet de maintenance des amortisseurs qui couvre les procédures d'inspection, de test et de remplacement des joints. Nous proposons également un programme de formation pour le personnel de maintenance, couvrant l'utilisation correcte des équipements de test et l'interprétation des résultats des tests. Pour les clients qui préfèrent une solution clé en main, nous proposons un contrat de service d'amortissement qui comprend une inspection périodique, des tests fonctionnels et le remplacement des joints. Ce service garantit que vos amortisseurs hydrauliques restent dans un état optimal, prêts à protéger vos pipelines en cas de besoin. En investissant dans une installation et un entretien appropriés, les exploitants de pipelines peuvent garantir que leurs amortisseurs hydrauliques offrent le plus haut niveau de protection pendant toute la durée de vie du système de pipelines.

Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre un amortisseur hydraulique et un amortisseur mécanique ?

Réponse : Une entretoise mécanique fournit une connexion rigide qui ne permet aucun mouvement thermique, ce qui peut imposer des contraintes thermiques élevées au pipeline. Un amortisseur hydraulique, quant à lui, permet un mouvement thermique lent tout en se verrouillant sous des charges dynamiques rapides. Cela signifie qu'en fonctionnement normal, l'amortisseur s'adapte à la dilatation thermique, réduisant ainsi les contraintes. Sous des charges sismiques ou dynamiques, il se verrouille et agit comme une entretoise rigide. Cette double fonction rend les amortisseurs hydrauliques plus adaptés aux canalisations soumises à des mouvements thermiques importants, car ils empêchent l'accumulation de contraintes thermiques.

Question 2 : Un amortisseur hydraulique peut-il être réparé ou doit-il être remplacé en cas de panne ?

Réponse : Dans de nombreux cas, les amortisseurs hydrauliques peuvent être réparés en remplaçant les joints et en rechargeant le fluide. Cependant, si le piston ou le cylindre interne est endommagé, l'amortisseur doit être remplacé. Notre usine propose un service de reconstruction pour la plupart de nos modèles d'amortisseurs hydrauliques, où nous démontons, inspectons, remplaçons les pièces usées et réassemblons l'amortisseur selon ses spécifications d'origine. Nous vous recommandons de demander à un technicien qualifié d'évaluer l'amortisseur pour déterminer si la réparation ou le remplacement est l'option la plus rentable.

Question 3 : Comment est déterminée la vitesse de verrouillage d'un amortisseur hydraulique ?

Réponse : La vitesse de verrouillage est déterminée par la conception interne de la valve et de l'orifice de l'amortisseur, et elle est réglée lors de la fabrication. Il est généralement sélectionné en fonction du taux de mouvement thermique attendu du pipeline et des critères de conception sismiques. Pour la plupart des applications, une vitesse de verrouillage comprise entre 80 et 150 mm/sec est utilisée. Notre usine peut ajuster la vitesse de verrouillage pour répondre aux exigences spécifiques du projet. Nous proposons également des amortisseurs dotés d'une fonction de vitesse de verrouillage réglable, permettant un réglage sur site pour correspondre au profil de mouvement spécifique du pipeline.

Question 4 : Les amortisseurs hydrauliques conviennent-ils aux installations intérieures et extérieures ?

Réponse : Oui, les amortisseurs hydrauliques conviennent aux installations intérieures et extérieures. Cependant, pour les installations extérieures, notamment dans des environnements corrosifs ou dans des zones à forte humidité, nous recommandons nos amortisseurs avec un revêtement anticorrosion (époxy ou galvanisé). Pour les climats extrêmement froids, nous proposons une version basse température avec un fluide spécialisé qui reste fluide jusqu'à -40°C. Notre usine peut vous fournir des conseils détaillés sur les options de matériaux et de revêtements les plus adaptés à votre environnement d'installation spécifique.

Question 5 : Quelles certifications Yangzhou Tianshun Pipeline Technology Co., Ltd. détient-elle pour ses amortisseurs hydrauliques ?

Réponse : Nos amortisseurs hydrauliques sont fabriqués sous les certifications ISO 9001 : 2015 (gestion de la qualité) et ISO 14001 : 2015 (gestion de l'environnement). Nous respectons également les normes ASME B31.1, DIN EN 13480 et GB/T 17116.3 pour les supports de canalisations. Nos produits sont testés et certifiés par des organismes tiers, notamment SGS et TÜV, et nous fournissons un ensemble complet de rapports de test et de certificats avec chaque commande. Notre usine est régulièrement auditée pour garantir que nos processus de fabrication et nos systèmes de contrôle qualité répondent aux normes internationales les plus élevées.

Conclusion : protégez vos pipelines avec des amortisseurs hydrauliques de haute qualité

Les amortisseurs hydrauliques sont des dispositifs essentiels qui assurent une protection essentielle des pipelines contre les charges sismiques et dynamiques. En permettant un libre mouvement thermique dans des conditions normales et en se verrouillant lors d'événements dynamiques rapides, ils empêchent les déplacements excessifs, réduisent les contraintes et dissipent l'énergie, garantissant ainsi l'intégrité et la sécurité du système de canalisations. Chez Yangzhou Tianshun Pipeline Technology Co., Ltd., notre usine conçoit des amortisseurs hydrauliques hautes performances depuis des décennies, offrant une large gamme de modèles avec différentes capacités de charge, courses et vitesses de verrouillage pour s'adapter à diverses applications. Notre engagement envers la qualité, l'ingénierie de précision et le support client garantit que nos amortisseurs offrent une protection fiable pour les projets d'infrastructure les plus critiques dans le monde.

Cherchez-vous à protéger votre système de canalisations contre les charges sismiques et dynamiques ?Contactez Yangzhou Tianshun Pipeline Technology Co., Ltd. aujourd'huipour une consultation complète en matière d'amortissement. Notre équipe d'ingénierie analysera la conception de votre pipeline, les conditions d'exploitation et le profil de risque sismique pour recommander le modèle, la taille et l'emplacement optimaux d'amortisseur hydraulique. Nous proposons des études de faisabilité gratuites, des prix compétitifs et une livraison rapide, avec une gamme complète d'assistance à l'installation et à la maintenance.Demandez dès maintenant votre consultation gratuite sur les amortisseurs hydrauliques auprès de Yangzhou Tianshun Pipeline Technology Co., Ltd. et assurez-vous que votre pipeline est protégé contre les imprévus.
