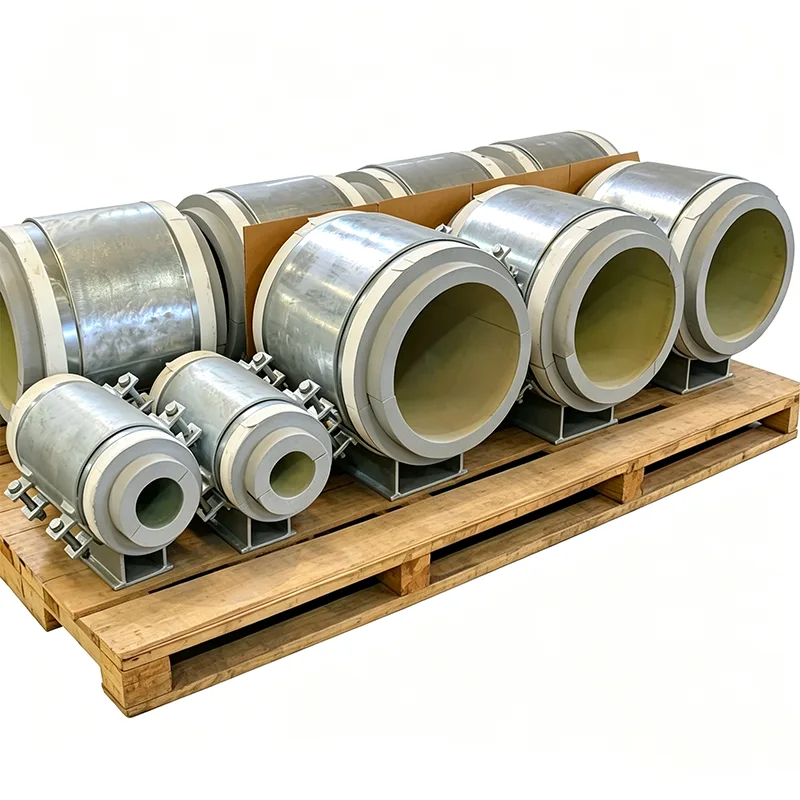

En tant que fabricant expérimenté de supports de pipelines,TianshunfournitSupport de glissière de tuyau pré-isolédes solutions conçues pour s'adapter aux mouvements thermiques tout en maintenant la continuité de l'isolation. Ces assemblages intégrés aident les projets industriels à réduire les ponts thermiques, à simplifier l'installation et à améliorer la fiabilité des systèmes de tuyauterie isolés.
Un support coulissant pour tuyaux pré-isolé combine une isolation porteuse avec une interface coulissante à faible friction, permettant aux pipelines de se dilater et de se contracter sans compromettre la protection thermique. Contrairement aux supports conventionnels qui nécessitent que l’isolant soit coupé et reconstruit sur place, une conception intégrée permet de maintenir une enveloppe isolante continue et un pare-vapeur plus fiable. Cet article explique comment fonctionnent ces supports, quels matériaux conviennent à différentes températures de fonctionnement, comment sélectionner la bonne configuration et ce que les ingénieurs doivent prendre en compte lors de la spécification d'un support pour un service de vapeur, d'eau réfrigérée ou cryogénique.
1. Qu'est-ce qu'un support de glissière de tuyau pré-isolé ?
2. Comment fonctionne le système coulissant et isolant ?
3. Quels sont les principaux avantages techniques ?
4. Quels matériaux conviennent à différentes températures ?
5. Comment sélectionner le bon support de glissière de tuyau ?
6. Où sont utilisés les supports de glissières de tuyaux pré-isolés ?
7. Que doivent vérifier les acheteurs avant de commander ?
8. Questions fréquemment posées
9. Comment Tianshun peut-il soutenir votre projet ?
Un support coulissant de tuyau pré-isolé est un composant technique qui soutient un pipeline isolé tout en permettant un mouvement contrôlé le long de son axe. Il intègre un support structurel, un bloc isolant porteur et une interface coulissante dans un assemblage coordonné.
Les pipelines industriels subissent des changements dimensionnels à mesure que les températures de fonctionnement augmentent et diminuent. Les conduites de vapeur se dilatent au démarrage, les conduites d'eau glacée subissent des conditions thermiques différentes de celles de leur environnement et les conduites cryogéniques se contractent considérablement pendant le fonctionnement. Si le système de support empêche le mouvement requis, des forces excessives peuvent se développer au niveau des raccords de tuyaux, des buses d'équipement, des ancrages et d'autres points structurels.
Les supports conventionnels peuvent créer un autre problème : l'isolation est souvent interrompue à l'emplacement du support. Les travailleurs du chantier devront peut-être couper l'isolant autour du sabot métallique et reconstruire ensuite l'enveloppe de protection. Un mauvais alignement, une isolation comprimée ou une étanchéité incomplète peuvent réduire les performances thermiques.
Un support coulissant pré-isolé relève ces défis en combinant isolation thermique et mouvement contrôlé dans une unité assemblée en usine. La conception doit être adaptée à la charge, à la température, aux spécifications d'isolation et au déplacement prévu du pipeline.
L'assemblage est conçu pour transférer la charge du tuyau vers la structure de support tout en gardant le mécanisme coulissant séparé de la fonction d'isolation principale. Chaque composant a un objectif d'ingénierie spécifique.
Un bloc isolant rigide supporte la charge du tuyau tout en limitant le transfert de chaleur entre le tuyau et la structure en acier. Son matériau, son épaisseur, sa résistance à la compression et sa géométrie doivent être adaptés à la température de conception et aux conditions de chargement. Le bloc doit être vérifié par rapport aux charges de fonctionnement, d’installation et d’essai applicables.
Une configuration typique utilise une surface coulissante en acier inoxydable poli associée à un patin coulissant imprégné de PTFE ou de graphite. La disposition précise dépend de la conception. L'interface permet un mouvement axial tout en aidant à contrôler le frottement et les forces qui en résultent transmises à la structure de support.
La course de glissement requise doit être déterminée à partir de l'analyse des contraintes de la tuyauterie. Les concepteurs doivent prendre en compte le déplacement prévu, la direction du mouvement, le coefficient de frottement, les réactions de support et une tolérance appropriée aux conditions du projet.
Pour les services de froid et cryogéniques, le contrôle de l’humidité est particulièrement important. Une bride d'étanchéité intégrée peut fournir un point de connexion défini pour l'enveloppe isolante et le pare-vapeur adjacents. Une bonne étanchéité sur site aide à limiter la pénétration d’humidité, qui pourrait autrement dégrader les performances de l’isolation et augmenter les risques de corrosion.
L'interface coulissante doit également être protégée de manière appropriée contre les débris de construction, l'eau et autres contaminants. Les détails finaux de l'enceinte et de l'étanchéité doivent être confirmés par rapport aux dessins approuvés du fabricant.
L'intégration de fonctions d'isolation et de glissement peut améliorer la cohérence de l'installation et réduire les problèmes courants aux emplacements de support des canalisations.
Ces avantages dépendent d’une ingénierie et d’une installation correctes. Un support coulissant ne peut pas compenser un modèle de contrainte de tuyau incorrect, une résistance d'isolation inadéquate, une course insuffisante ou un pare-vapeur mal scellé.
La sélection des matériaux est l’une des étapes les plus importantes dans la spécification d’un support coulissant pour tuyaux pré-isolé. L'isolation doit résister à la température de service et à la charge de compression tout en conservant des performances thermiques acceptables. Les matériaux coulissants doivent également être compatibles avec les exigences prévues en matière de charge, de mouvement, d’environnement et d’entretien.
| Application | Matériau d'isolation potentiel | Considération de sélection clé |
|---|---|---|
| Eau réfrigérée et saumure | PIR haute densité | Conductivité thermique, résistance à l'humidité et résistance à la compression |
| Tuyauterie de processus à basse température | PIR ou verre cellulaire | Température de conception, contrôle de la vapeur et capacité portante |
| Pipelines cryogéniques | Verre cellulaire | Aptitude aux températures extrêmement basses et protection contre l'humidité |
| Lignes de traitement à vapeur et à chaud | Silicate de calcium | Indice de température, résistance mécanique et performances thermiques |
| Applications spécialisées à haute température | Isolation à base de perlite ou microporeuse | Limites de température et comportement en compression spécifiques au projet |
Comme décrit sur la page produit du support de glissière de tuyau pré-isolé Tianshun, les options de matériaux peuvent couvrir des conditions de service allant d'environ -196°C à +650°C, en fonction de l'isolation sélectionnée et de la conception spécifique. Ces points de terminaison ne doivent pas être interprétés comme une évaluation universelle pour chaque configuration.
Les ingénieurs doivent confirmer la température de fonctionnement admissible, la résistance à la compression à la température de conception, l'épaisseur de l'isolation, les limites des matériaux de glissement et la compatibilité de tous les composants avant d'approuver une spécification finale.
Le choix d'un support basé uniquement sur le diamètre nominal du tuyau peut entraîner des révisions de conception coûteuses. Une spécification fiable prend en compte ensemble les exigences mécaniques, thermiques et d’installation.
Identifiez la température de fonctionnement normale, les températures de conception minimales et maximales, les conditions de pression et les scénarios de démarrage ou d'arrêt pertinents. Ces facteurs influencent le choix de l’isolation et le mouvement prévu du pipeline.
Indiquez le poids du tuyau d'exploitation, le poids du fluide, le poids de l'isolation et du revêtement, les charges dynamiques applicables et les charges d'hydrotest pertinentes. Le bloc isolant doit être vérifié par rapport au cas de charge en vigueur plutôt qu'au poids de fonctionnement normal.
Utilisez l'analyse des contraintes de tuyauterie approuvée pour établir le mouvement attendu à l'emplacement du support. Confirmez le sens de déplacement, le déplacement de conception, les dimensions de l'interface coulissante et le dégagement requis.
Spécifiez le diamètre extérieur du tuyau, le matériau isolant, l’épaisseur de l’isolant et les exigences en matière de pare-vapeur. La géométrie du support doit s'aligner avec le système d'isolation adjacent et éviter de créer des espaces ou des transitions d'étanchéité vulnérables.
Déterminez si le support nécessite une configuration coulissante standard, des plaques de guidage latérales ou d'autres dispositifs de retenue spécifiques au projet. Les supports guidés peuvent permettre un mouvement axial tout en limitant le déplacement latéral, mais les emplacements de retenue doivent être coordonnés avec la conception globale des contraintes de la tuyauterie.
Pour un aperçu plus large des configurations de support, examinez la gamme de supports de canalisations industrielles de Tianshun et coordonnez le support sélectionné avec le calendrier de support complet du projet.
Ces supports sont particulièrement utiles lorsqu'un pipeline nécessite à la fois une protection thermique et un mouvement contrôlé. Les applications courantes incluent :
Prenons l’exemple d’une canalisation d’eau glacée installée dans un bâtiment industriel humide. Si un support en acier conventionnel interrompt l'isolation, de la condensation peut se développer autour du support, contribuant potentiellement à la corrosion et à la détérioration de l'isolation. Un support coulissant pré-isolé correctement sélectionné peut réduire ce pont thermique tout en permettant au tuyau de bouger comme prévu.
Le résultat réel dépend des spécifications d’isolation, des charges de support, des conditions environnementales, de la qualité de l’installation et de la continuité du système pare-vapeur complet.
Pour les équipes d’approvisionnement de projet, une demande technique complète aide les fabricants à préparer un devis plus précis et réduit le risque de lacunes dans les spécifications.
Préparez les informations suivantes avant de demander une proposition :
Demandez au fabricant de confirmer les hypothèses de conception, les charges admissibles, les propriétés d'isolation, le déplacement de glissement et les détails de l'interface. Si nécessaire, organisez une inspection par un tiers ou des tests devant témoin en tant que service de projet défini séparément.
L'inspection et la documentation en usine peuvent améliorer la traçabilité, mais les acheteurs doivent faire la distinction entre les contrôles de qualité internes et les tests effectués par un tiers accrédité de manière indépendante. La portée de l’inspection doit être convenue avant le début de la production.
Un sabot de tuyau standard soutient principalement le pipeline et peut nécessiter que l'isolant soit coupé et reconstruit autour de lui. Un support coulissant de tuyau pré-isolé intègre un bloc isolant porteur et une interface coulissante, aidant à préserver l'isolation thermique tout en s'adaptant aux mouvements spécifiés.
La plage de fonctionnement dépend du matériau d'isolation et de la conception complète de l'assemblage. Tianshun répertorie des options allant d'environ -196°C pour des configurations cryogéniques appropriées à +650°C pour une isolation haute température appropriée. La plage autorisée réelle doit être confirmée pour les matériaux, les charges et les conditions de fonctionnement sélectionnés.
Le déplacement requis est établi par une analyse des contraintes de la tuyauterie, en tenant compte de la dilatation ou de la contraction thermique, de l'emplacement du support, de la direction du mouvement et des scénarios de fonctionnement pertinents. La surface de glissement doit permettre une course suffisante sans atteindre ses limites mécaniques.
Oui. Les plaques de guidage peuvent être incorporées dans des configurations appropriées pour permettre un mouvement axial tout en limitant le déplacement latéral. La disposition des guides et les dégagements doivent être coordonnés avec l'analyse des contraintes de la tuyauterie et la conception du support du projet.
En fonction de l'étendue de la fourniture convenue, la documentation peut inclure des certificats de matériaux en acier, des fiches techniques de matériaux isolants, des informations sur les tests de frottement par glissement, des rapports d'inspection dimensionnelle et des dossiers d'inspection d'usine pertinents. Confirmez les normes requises, la traçabilité et toute exigence de test tiers dans les spécifications d'achat.
Un support de glissière de tuyau pré-isolé fiable doit équilibrer la charge structurelle, l'isolation thermique, les performances de glissement et la protection contre l'humidité. Le traitement de ces exigences comme une conception coordonnée contribue à réduire l’incertitude de l’installation et favorise la fiabilité des pipelines à long terme.
Tianshun fabrique des produits de support pour pipelines dans son usine de Yangzhou depuis 2012 et fournit des solutions pour les applications de tuyauterie industrielle, notamment les services de vapeur, d'eau réfrigérée et cryogéniques. En examinant les dimensions des tuyaux, les exigences d'isolation, les charges de conception et les données de mouvement, l'équipe d'ingénierie peut vous aider à identifier une configuration de support appropriée et à clarifier la documentation requise pour votre projet.
Si vous recherchez un produit personnaliséSupport de glissière de tuyau pré-isolépour une nouvelle installation ou une mise à niveau d'un pipeline existant, préparez votre programme de support de tuyaux, vos spécifications d'isolation et vos données d'analyse des contraintes avant de demander un devis. Visitez la page produit Tianshun pour passer en revue l'approche de conception disponible, etContactez-nouspour discuter de vos exigences techniques, des options matérielles, de la portée de l'inspection et des besoins en matière de réalisation du projet.
