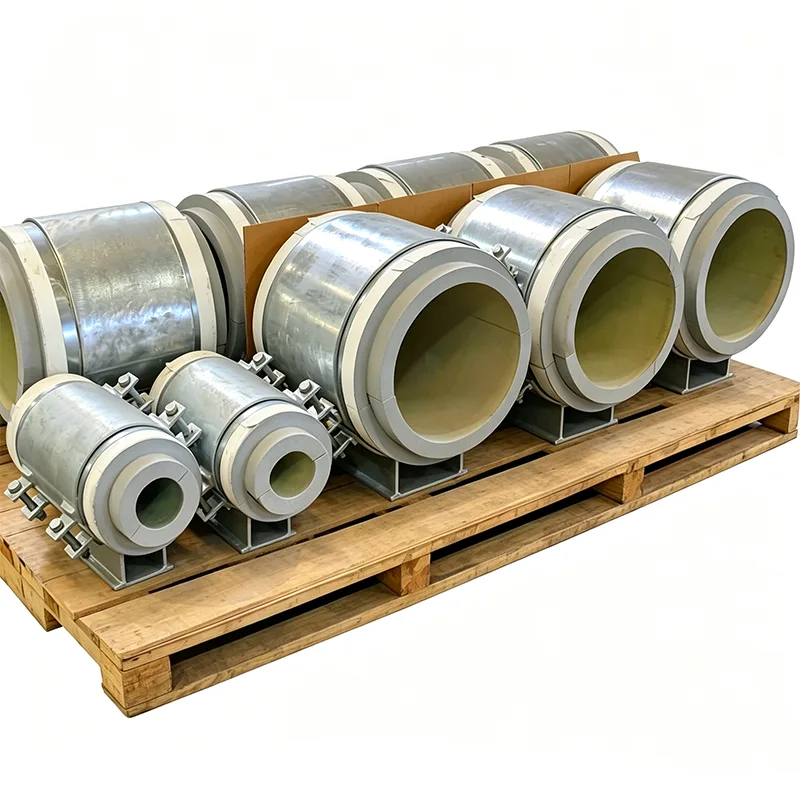

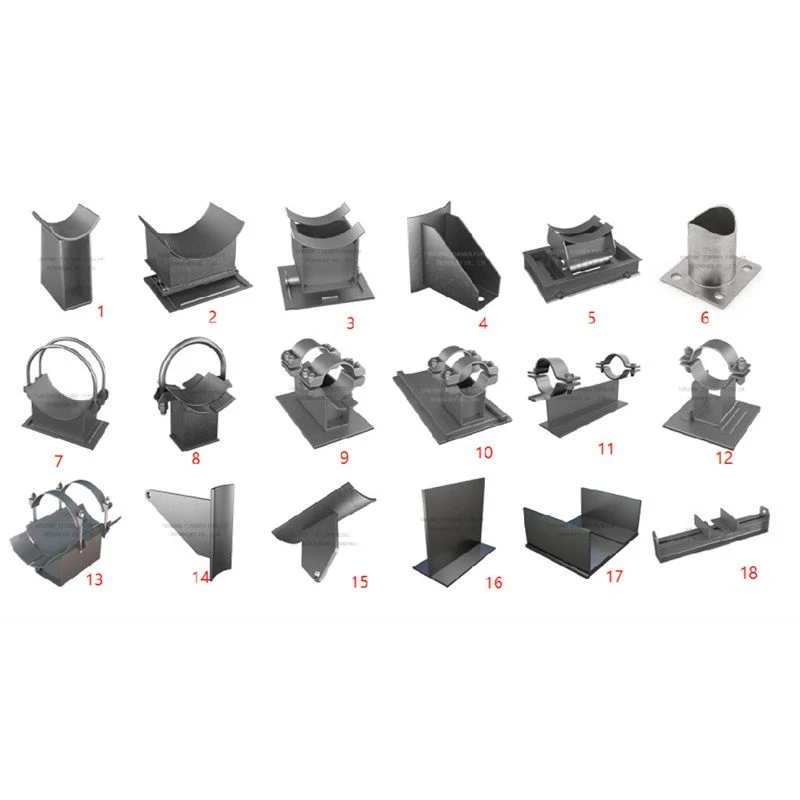

Support à sabot pour tuyau isolé

Sur un tuyau isolé, un sabot de tuyau standard peut créer plus de problèmes qu’il n’en résout. Si le trajet de charge de la chaussure traverse l’isolation, celle-ci s’écrase avec le temps. Cette section écrasée laisse entrer ou sortir la chaleur, forme de la condensation sur les surfaces froides et devient un point de départ pour la corrosion sous l'isolation. La solution n’est pas compliquée : un support de sabot correctement conçu pour les tuyaux isolés sépare la fonction portante de la fonction thermique - mais il faut une ingénierie minutieuse pour obtenir les bons détails.

À Yangzhou Tianshun, nous concevons et fabriquons des sabots de tuyauterie isolés pour des projets sur cinq continents depuis 2012. Nous les avons fournis pour les réseaux de refroidissement urbains où chaque watt de gain de chaleur compte, pour les conduites de vapeur où un sabot en métal nu gaspillerait de l'énergie et créerait un risque de brûlure, et pour les installations de GNL où un point froid sur un support peut entraîner une accumulation de glace et des dommages structurels. Dans chaque cas, l’exigence est la même : supporter le poids du tuyau de manière fiable tout en gardant l’isolation continue et l’étanchéité du pare-vapeur.

Comment fonctionne réellement un sabot de tuyau isolé

L'idée de base est simple : un bloc isolant rigide et porteur se trouve entre le tuyau et le berceau de support métallique. Le tuyau repose sur l’isolant, l’isolant repose dans le sabot et le sabot métallique transfère la charge à la structure. Mais pour que ce bloc survive à des années de mouvements de canalisations et de cycles thermiques sans se fissurer, se déplacer ou perdre ses performances isolantes, il faut les éléments suivants :

Le matériau du bloc est sélectionné pour la plage de température. Pour l'eau glacée et les services de froid jusqu'à environ -50°C, nous utilisons généralement du polyisocyanurate haute densité (PIR) ou du verre cellulaire. Pour les conduites de vapeur et d'huile chaude jusqu'à 400°C et au-delà, nous utilisons des matériaux à base de silicate de calcium ou de perlite. La propriété clé est la résistance à la compression à la température de conception : ce qui résiste à température ambiante peut ramollir à 200°C.

Le bloc isolant est entièrement encapsulé. Un anneau de retenue en métal ou une paroi latérale soudée entoure le bloc de tous les côtés, l'empêchant de sortir en cas de mouvement latéral du tuyau ou de vibration. Le bloc repose sur une plaque de base en acier avec une soudure continue, de sorte qu'il n'y a pas de chemin direct entre le métal et le tuyau pour que la chaleur contourne l'isolation.

Le parcours pare-vapeur est conçu pour être ininterrompu. Sur les canalisations froides, la pénétration d’humidité est l’ennemie. Nous veillons à ce que la conception de la chaussure permette au pare-vapeur appliqué sur site sur l’isolation des tuyaux de sceller en permanence le bloc isolant de la chaussure ou sa gaine métallique, sans aucun espace qui permettrait à l’air humide d’atteindre la surface froide.

Une flexibilité de conception qui correspond aux conditions réelles du site

Nous ne considérons pas les sabots isolants comme des articles disponibles dans le commerce, car il n’existe pas deux spécifications d’isolation identiques. Nous fabriquons chaque chaussure pour qu'elle corresponde :

Le diamètre de votre tuyau et l’épaisseur de votre isolant (qu’il s’agisse de 25 mm de verre mousse ou de 150 mm de laine minérale).

Le type de système d'isolation appliqué sur le terrain : nous pouvons prédécouper l'isolation secondaire pour l'ajuster autour du corps de la chaussure et fournir un profil de revêtement qui simplifie la finition du chantier.

Les conditions de déplacement des canalisations. Si le tuyau est coulissant, nous pouvons intégrer une plaque coulissante imprégnée de PTFE ou de graphite sur la base du sabot, la surface à faible friction étant collée à une tôle porteuse en acier inoxydable qui protège le bloc isolant des forces de cisaillement.

Des exigences particulières telles qu'une isolation coupe-feu, des revêtements anti-abrasion sur les pièces métalliques ou des trous de drainage pour empêcher l'accumulation d'eau dans les installations extérieures.

Ce que vous obtenez avec chaque envoi

Une commande de sabots pour tuyaux isolés Tianshun comprend toute la documentation que votre inspecteur demandera :

Certificats EN 10204 Type 3.1 pour les composants en acier.

Fiches techniques des matériaux isolants avec les valeurs de résistance à la compression et de conductivité thermique à la température de conception.

Rapports d'inspection dimensionnelle confirmant l'épaisseur du bloc, la hauteur du sabot et les dimensions de la plaque de base.

Certificats de test de charge si requis par les spécifications du projet.

Applications

Conduites d'eau glacée et de saumure dans les installations de refroidissement urbain et les centres de données

Conduites de vapeur et de condensats dans les installations industrielles et les centrales électriques

Canalisations de GNL et de liquide cryogénique où les points froids doivent être absolument évités

Installations de réfrigération et de stockage frigorifique

Tout tuyau isolé fonctionnant sur un support à tuyaux, où l'efficacité énergétique et les coûts de maintenance à long terme sont importants

Pourquoi Tianshun ?

Nous sommes un fabricant de supports spécialisés et non un fournisseur général de raccords de tuyauterie. Lorsque vous nous envoyez votre liste de canalisations et vos spécifications d'isolation, notre équipe d'ingénieurs vérifiera la charge sur chaque chaussure, confirmera la compatibilité des matériaux isolants et signalera tous les endroits où les dimensions standard des chaussures ne correspondent pas à la structure disponible. Ce niveau d’examen détecte les problèmes dès la planche à dessin, et non lors de l’installation. Plus de 70 % de notre activité est répétée, résultat direct de la fourniture de chaussures qui fonctionnent exactement comme prévu, du premier hydrotest jusqu'à la fin de leur durée de vie.

FAQ

Q : Pouvez-vous faire correspondre exactement mon type et mon épaisseur d’isolation ?

R : Oui. Nous dimensionnons le sabot et le bloc porteur en fonction du diamètre de votre tuyau, du matériau d'isolation et de l'épaisseur spécifiée, sans aucun compromis.

Q : Fournissez-vous le bloc isolant ou dois-je l’installer sur place ?

R : Nous fournissons la chaussure avec le bloc isolant porteur déjà collé et encapsulé à l’intérieur. L'isolation secondaire et le revêtement environnants sont généralement appliqués sur place, mais nous pouvons également préfabriquer des kits d'isolation.

Q : Comment empêcher la chaleur de traverser le corps métallique de la chaussure ?

R : Le bloc isolant crée une coupure thermique entre le tuyau et la base métallique. La paroi latérale du sabot n'entre pas directement en contact avec le tuyau, il n'y a donc pas de chemin métallique continu permettant à la chaleur de contourner l'isolation.

Q : Que se passe-t-il si mon tuyau se déplace axialement en raison de la dilatation thermique ?

R : Nous pouvons ajouter une plaque coulissante en PTFE ou en graphite à la base du sabot, permettant au tuyau de se déplacer tout en gardant le bloc isolant stable.

Q : À quelles normes ces chaussures sont-elles conformes ?

R : La fabrication de l'acier suit MSS SP-58 et MSS SP-69. Les matériaux d'isolation sont fournis conformément aux normes ASTM ou EN spécifiques au projet, et nous pouvons répondre aux exigences de marquage CE dans le cadre de la DESP, le cas échéant.
