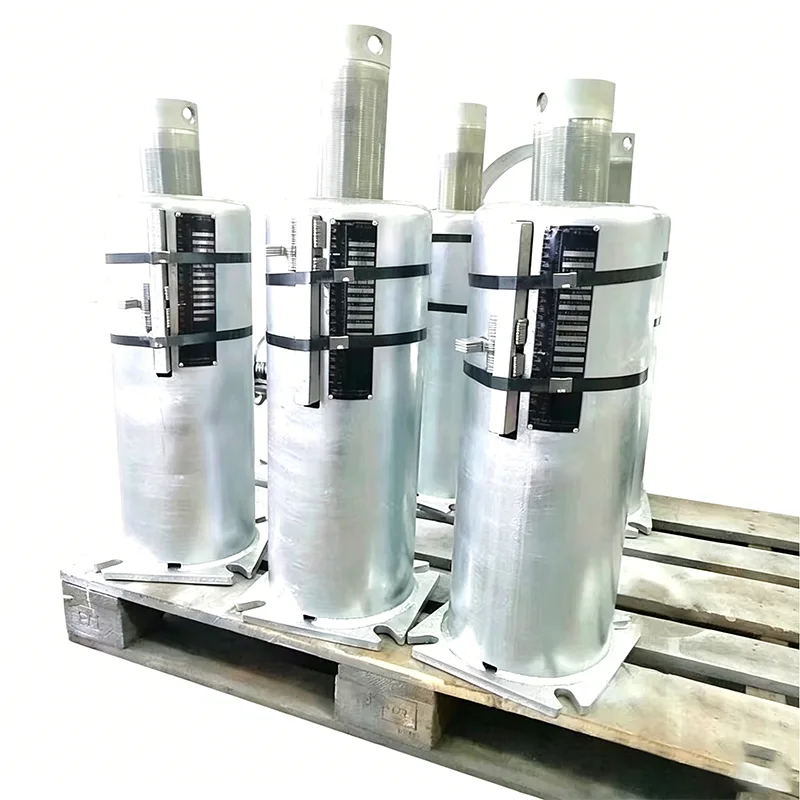

Supports à ressort pour centrale électrique

Basé sur 14 ans d'expérience dans les supports/suspensions de pipelines et les solutions de support pour centrales électriques, Yangzhou Tianshun Pipeline Technology Co., Ltd. fournit des supports à ressorts pour centrales électriques pour les centrales thermiques, nucléaires et à cycle combiné. Ces produits sont conçus pour contrôler le déplacement thermique et la répartition des contraintes dans les canalisations à haute température et haute pression, protégeant ainsi les interfaces critiques des équipements principaux tels que les chaudières et les turbines à vapeur. Les détails suivants couvrent les caractéristiques du produit, les avantages techniques et les emplacements d'application spécifiques.

Caractéristiques du produit

Les supports à ressorts pour centrales électriques sont conçus sur mesure en fonction des résultats de l'analyse des contraintes des pipelines, avec des caractéristiques de base axées sur la rétention de charge, l'adaptabilité du déplacement et la stabilité opérationnelle à long terme.

Mécanisme de déplacement de charge : disponible en deux configurations : supports/supports à ressort variables et supports/supports à ressort à force constante. Les unités à ressort variable supportent une charge avec une rigidité linéaire, tandis que les unités à force constante fournissent une force de soutien presque constante tout au long de la course de travail, avec un écart contrôlé à moins de 5 %, éliminant ainsi les contraintes supplémentaires dans les canalisations causées par les forces de soutien fluctuantes.

Compatibilité des matériaux et de la température : les éléments à ressort sont fabriqués à partir d'aciers à ressorts alliés, notamment 60Si2Mn et 50CrVA. Les composants structurels peuvent être fabriqués en acier au carbone, en acier allié résistant à la chaleur ou en acier inoxydable. La plage de températures de fonctionnement globale autorisée s'étend de -196°C à +650°C, répondant à toutes les exigences des pipelines, de l'eau d'alimentation à basse température à la vapeur principale à haute température.

Conception d'installation et de mise en service : chaque support/support est équipé d'une goupille de verrouillage d'installation et d'une plaque signalétique de déplacement de charge. Retirez simplement la goupille de verrouillage après l'installation à froid pour activer le fonctionnement. Les données de la plaque signalétique facilitent la vérification sur site des numéros de modèle et des charges prédéfinies, réduisant ainsi considérablement le temps de mise en service.

Tests internes complets : tous les tests, y compris la rigidité du ressort, la déflexion en compression et l'épaisseur du revêtement de surface, sont effectués dans notre propre laboratoire pour garantir des performances constantes sur tous les lots de production. Chaque unité subit trois cycles de compression complets avec enregistrement de la courbe de rigidité avant expédition.

Grâce à ces caractéristiques de conception, les supports à ressorts pour centrales électriques maintiennent l'élévation prédéterminée des systèmes de tuyauterie dans des conditions combinées de dilatation thermique linéaire et de vibrations continues, réduisant ainsi la probabilité d'arrêts imprévus.

Avantages d'ingénierie

Dans la conception des canalisations des centrales électriques, par rapport aux supports purement rigides ou à la fixation par colliers de serrage, les solutions de support élastiques apportent des améliorations directes en termes de contrôle des contraintes, de protection des équipements et d'adaptabilité de l'installation. La valeur technique des supports de ressorts pour centrales électriques se reflète dans les aspects suivants :

Compensation efficace des déplacements thermiques : les supports rigides ne peuvent pas absorber la dilatation thermique des pipelines, ce qui entraîne souvent un grippage du système de canalisations, un soulèvement du support ou une surcharge. Les cintres/supports élastiques supportent la charge de manière linéaire ou constante à mesure que le pipeline se déplace, maintenant les niveaux de contrainte dans les limites admissibles spécifiées par des codes tels que ASME B31.1.

Poussée et moment réduits aux interfaces principales de l'équipement : les collecteurs de chaudière et les entrées de vapeur de turbine sont extrêmement sensibles aux forces et aux moments. Après réglage avec des supports/supports à ressort, la poussée de l'interface est considérablement réduite, évitant ainsi les fissures de soudure et les fuites de bride. Il s'agit d'une mesure essentielle pour prolonger les intervalles de maintenance des carters de turbine, des vannes de vapeur principales et d'autres équipements.

Suppression de la transmission des vibrations : les pipelines des centrales électriques sont sujets aux vibrations dans des conditions de vapeur à grande vitesse ou d'écoulement biphasique. Les systèmes de support à ressort ajustent la rigidité du support à une plage optimale grâce à des éléments élastiques et, lorsqu'ils sont combinés avec des amortisseurs, dissipent efficacement l'énergie vibratoire pour éviter la fatigue structurelle.

Tolérance d'installation généreuse sur site : les supports/supports à ressort permettent un réglage précis dans une certaine plage de hauteur, compensant les écarts dans les fondations civiles et l'installation de pipelines à froid. Les unités à ressort à force constante sont souvent équipées de dispositifs de réglage auxiliaires hydrauliques ou à vis pour un alignement précis sur site.

Fonctionnement à long terme et anti-relaxation : doté d'une conception à ressort anti-relaxation et de traitements de surface résistants à la corrosion (galvanisation à chaud, Dacromet, etc.), la dégradation de la force de support est minime. Plus de 70 % de nos commandes ultérieures provenant de projets à l'étranger proviennent de clients réguliers, ce qui reflète dans une certaine mesure la fiabilité à long terme de nos produits de support.

Applications du produit

Les supports à ressort pour centrales électriques sont principalement installés à des endroits critiques dans les systèmes de circulation vapeur-eau et de gaz de combustion à haute température des centrales électriques. Combinés avec des amortisseurs, des entretoises rigides et d'autres composants, ils forment un système de retenue flexible complet pour pipeline.

Zone de la chaudière : utilisé sur les canalisations de vapeur principales, les canalisations de réchauffage à chaud et à froid, les conduits de sortie du surchauffeur, etc. Absorbe le déplacement thermique vertical et horizontal du corps de la chaudière et des canalisations de connexion, empêche les contraintes excessives au niveau des connexions des buses de collecteur et réduit le risque de fissuration des soudures.

Zone de turbine : installée sur les conduites de vapeur principales, les conduites de vapeur de réchauffage à haute température et les conduites de dérivation à haute pression. Grâce à un support précis, limite les forces et moments transmis aux interfaces de la turbine, garantit la précision de l'alignement des arbres et réduit l'impact des vibrations sur les carters de turbine.

Système d'eau d'alimentation à haute pression : sur les conduites d'eau d'alimentation à haute pression et les conduites d'eau à température élevée, les supports/supports à ressort soutiennent les conduites robustes tout en s'adaptant aux changements de température, maintiennent la pente des conduites et évitent les problèmes de cavitation ou de coup de bélier causés par un déplacement restreint.

Système de fumées et de désulfuration/dénitrification : pour les conduits de fumées/air de grand diamètre, les conduits d'entrée/sortie GGH et les conduits de raccordement des tours de désulfuration. Ces structures à parois minces subissent une dilatation thermique importante. Les supports à ressort compensent ce déplacement, réduisent les contraintes de raccordement des brides et travaillent en conjonction avec les joints de dilatation pour protéger l'ensemble du système de fumées.

Îlot conventionnel pour énergie nucléaire : utilisé sur la vapeur principale du circuit secondaire, l'eau d'alimentation principale et d'autres pipelines. Répond aux exigences de contrôle de cohérence de l’énergie nucléaire et fournit des certificats complets de qualité des matériaux et des rapports de qualification des fonctions de support.

Assurance qualité et capacités d'usine

Notre usine dans la province du Jiangsu est équipée de lignes de production de soufflets entièrement automatiques, de systèmes de découpe et de soudage CNC et d'une équipe certifiée de tests non destructifs (CND). De l'arrivée du fil de ressort brut à la livraison du produit fini, les supports de ressorts pour centrales électriques sont soumis à un contrôle strict aux points de contrôle suivants : vérification des indices thermiques des matières premières et des rapports physiques/chimiques, inspection de la dureté et métallographique après le traitement thermique du ressort, tests de rigidité sur toute la course des produits finis et tests d'épaisseur et d'adhérence du revêtement de surface.

Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment ASME, CE et API. Une documentation complète d'acceptation peut être fournie selon les exigences du projet.

Assistance et services d'ingénierie

S'appuyant sur notre expérience dans la fourniture d'équipements de pipelines dans plus de 45 pays à travers le monde, nous proposons une sélection complète, une installation et une assistance technique à long terme pour chaque lot de supports à ressort pour centrales électriques :

▶ Calcul de sélection : recevez des rapports d'analyse des contraintes des pipelines et recommandez les types de supports/suspensions, les constantes de ressort et les hauteurs d'installation appropriés.

▶ Réponse rapide : les demandes techniques et les devis d'avant-vente reçoivent une réponse dans un délai d'un jour ouvrable.

▶  Supervision et témoignage sur site : permettez aux clients ou à des tiers d'assister sur site aux processus de test.

▶ Conseils d'installation et de mise en service : fournissez des manuels d'installation détaillés et des recommandations de réglage à froid, avec une assistance vidéo à distance disponible si nécessaire.

▶ Service de pièces de rechange : conservez les enregistrements d'étalonnage des ressorts pour chaque lot de production, permettant ainsi un approvisionnement rapide en ensembles de ressorts de remplacement.

Pour discuter des solutions de configuration Power Plant Spring Support pour des projets spécifiques ou pour obtenir des références de projets pertinentes, veuillez contacter notre équipe technico-commerciale. Nous fournirons des feuilles de calcul de déplacement de charge détaillées et des configurations recommandées basées sur les conditions de travail réelles, plutôt qu'une simple liste de modèles standard, vous aidant ainsi à contrôler les coûts globaux d'approvisionnement tout en garantissant une exploitation sûre du pipeline.
