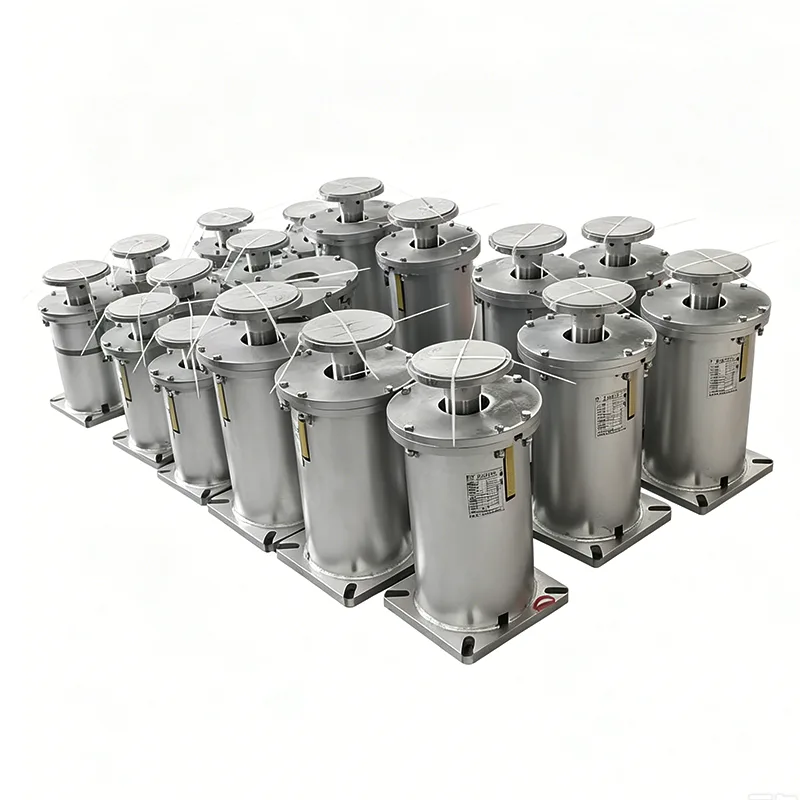

Support à ressort variable pour pipelineest un composant essentiel pour les systèmes de tuyauterie industrielle qui subissent des mouvements verticaux causés par une dilatation thermique, une contraction, des vibrations ou des conditions de fonctionnement changeantes.Tianshunfabrique des solutions de support à ressort standardisées et personnalisées conçues pour équilibrer les charges des pipelines, s'adapter aux déplacements contrôlés et aider à protéger les équipements connectés dans des applications exigeantes telles que les centrales électriques, les installations pétrochimiques, les systèmes pétroliers et gaziers et les projets de traitement de l'eau.
Un système de support de canalisation correctement conçu doit faire plus que supporter le poids statique d’un pipeline. La tuyauterie industrielle peut bouger à mesure que les températures et les conditions de fonctionnement changent, créant des forces supplémentaires au niveau des supports, des buses d'équipement, des vannes, des brides et des connexions structurelles. Un support à ressort variable pour pipeline utilise les caractéristiques élastiques d'un ressort pour fournir un support continu tout en permettant un mouvement vertical contrôlé. Cet article explique son principe de fonctionnement, ses composants clés, ses spécifications techniques, ses applications, ses facteurs de sélection et ses considérations de fabrication, aidant ainsi les ingénieurs et les acheteurs industriels à comprendre quand le support de ressort variable est une solution appropriée.
Table des matières
- Qu'est-ce qu'un support à ressort variable pour pipeline ?
- Pourquoi un support à ressort variable est-il nécessaire ?
- Comment fonctionne un support à ressort variable ?
- Quelles sont les principales spécifications techniques ?
- Quels sont les principaux composants ?
- Quels sont les principaux avantages ?
- Où le support à ressort variable est-il utilisé ?
- Comment choisir le bon support de ressort ?
- Pourquoi la qualité de fabrication est-elle importante ?
- Comment se compare-t-il aux autres supports de tuyaux ?
- Foire aux questions
- Conclusion
Qu'est-ce qu'un support à ressort variable pour pipeline ?
Un support à ressort variable pour pipeline est un support mécanique élastique conçu pour supporter le poids de la tuyauterie tout en s'adaptant au déplacement vertical. Au lieu de restreindre complètement le mouvement du pipeline, il utilise un mécanisme à ressort pour fournir une force de support qui change en fonction de la déflexion du ressort.
Cette conception est particulièrement utile pour les canalisations industrielles exposées à des fluctuations de température. Par exemple, un pipeline de vapeur peut se déplacer verticalement lorsqu'il chauffe pendant son fonctionnement et se contracte après l'arrêt. Un support rigide peut restreindre ce mouvement et transférer des forces indésirables au système de tuyauterie. Un support à ressort variable offre une flexibilité contrôlée tout en continuant à supporter la charge requise.
Tianshun fabrique des produits de support de pipeline depuis 2012 et déclare avoir fourni plus de 800 000 ensembles pour des projets industriels dans le monde entier. Sa gamme de supports à ressorts variables comprend plusieurs configurations, capacités de charge, options de déplacement et solutions personnalisées pour différentes exigences techniques.
Pourquoi un support à ressort variable est-il nécessaire ?
L'ingénierie des pipelines implique un équilibre entre le support structurel et le mouvement contrôlé. Un pipeline doit rester adéquatement soutenu sans créer de contraintes secondaires excessives lorsque sa position change pendant son exploitation.
- Mouvement thermique :S'adapte au déplacement vertical contrôlé provoqué par le chauffage et le refroidissement.
- Répartition de la charge :Maintient un support continu pour les tuyaux et les composants associés.
- Gestion du stress :Aide à réduire les forces excessives transmises aux équipements connectés.
- Contrôle des vibrations :Fournit un mécanisme de support élastique pour faire fonctionner les systèmes de tuyauterie.
- Protection des équipements :Aide à réduire les charges indésirables autour des buses, brides et connexions sensibles.
- Flexibilité d'ingénierie :Différentes configurations peuvent être sélectionnées en fonction des conditions d'installation.
La sélection correcte doit être basée sur les paramètres techniques réels plutôt que sur le seul diamètre du tuyau. Le poids du pipeline, la température de fonctionnement, le déplacement vertical, la position d'installation et l'espace structurel disponible influencent tous le choix du support.
Comment fonctionne un support à ressort variable ?
Le principe de fonctionnement de base repose sur le comportement élastique d'un ressort. Lorsque le pipeline se déplace verticalement, le ressort se déforme et sa force d'appui change en conséquence. Cela permet au support de suivre le mouvement du pipeline tout en continuant à supporter la charge.
Lorsqu'une canalisation supportée descend, le ressort est davantage comprimé et sa force de support augmente. Lorsque le pipeline monte, la compression du ressort diminue et la force de support diminue. La variation de charge qui en résulte est contrôlée dans la plage de fonctionnement conçue.
Cette caractéristique rend les supports à ressorts variables adaptés aux systèmes où un mouvement thermique vertical est attendu mais où une certaine variation de charge est acceptable. Pour les applications nécessitant une variation de force de support extrêmement faible sur une large plage de déplacement, les ingénieurs peuvent plutôt envisager un support à ressort constant.
Quelles sont les principales spécifications techniques ?
Les spécifications techniques doivent correspondre à la conception réelle de la tuyauterie. Tianshun propose plusieurs configurations destinées à couvrir différentes conditions de fonctionnement industriel.
| Spécification | Gamme ou option typique | Objectif d'ingénierie |
|---|---|---|
| Configuration prise en charge | Types A, B, C, D, E, F, G | Offre une flexibilité d’installation |
| Taille du ressort | N° 0 – Non. 22 | Correspond à différentes exigences de charge |
| Gamme de voyage | 30, 60, 90, 120, 180 mm | S'adapte à différents mouvements verticaux |
| Charge de fonctionnement | 0,2 à 400 kN | Prend en charge différentes charges de pipeline |
| Direction du mouvement | Vers le haut/vers le bas | Correspond au déplacement thermique attendu |
| Variabilité de charge | norme ≤25 % | Contrôle la variation de la force de support |
| Matériau du boîtier | Acier au carbone Q235/Q355 | Fournit une résistance structurelle |
| Traitement de surface | Galvanisé à chaud/peint | Améliore la durabilité environnementale |
Étant donné que les conditions d'exploitation varient d'un projet à l'autre, ces valeurs doivent être traitées comme des références de sélection plutôt que comme un substitut aux calculs techniques spécifiques au projet.
Quels sont les principaux composants ?
Un support à ressort variable combine normalement plusieurs composants mécaniques en un seul ensemble de support contrôlé. Chaque pièce contribue à un fonctionnement et une installation fiables.
- Ressort hélicoïdal :L'élément élastique principal qui génère la force de soutien.
- Plaques de liaison supérieure et inférieure :Connectez le support avec l'ensemble de pipeline et les éléments structurels.
- Indicateur de charge :Fournit des informations sur la position, la charge ou le déplacement du ressort.
- Dispositif de verrouillage :Aide à sécuriser le ressort pendant le transport, l'installation et la mise en service.
- Boîtier de protection :Aide à protéger le mécanisme à ressort contre la poussière, l'eau de pluie et les contaminants environnementaux.
Pour les projets industriels exigeants, la sélection des composants doit prendre en compte la température de fonctionnement, l'exposition à la corrosion, les conditions de charge, les exigences de maintenance et l'environnement d'installation.
Quels sont les principaux avantages ?
Le principal avantage d’un support à ressort variable pour pipeline est sa capacité à combiner le support de charge avec un mouvement vertical contrôlé. Cela en fait un choix pratique pour de nombreux systèmes de tuyauterie thermiquement actifs.
- Déplacement thermique contrôlé :Le mécanisme à ressort suit le mouvement vertical du tuyau sans retenir complètement le pipeline.
- Variation de charge prévisible :La force d'appui change en fonction de la déflexion du ressort dans la plage conçue.
- Large choix de spécifications :Différentes tailles de ressorts et plages de déplacement permettent aux ingénieurs d'adapter la capacité de support aux exigences du projet.
- Installation flexible :Plusieurs configurations de support peuvent s'adapter à différents arrangements structurels.
- Commodité d'entretien :Les composants modulaires peuvent simplifier l'inspection, le remplacement et l'entretien.
- Personnalisation :Des exigences spéciales en matière de charge, de déplacement, de matériau ou de dimension peuvent être prises en compte pour les projets non standard.
Où le support à ressort variable est-il utilisé ?
Les supports à ressorts variables sont généralement envisagés pour les systèmes de tuyauterie industrielle où un mouvement vertical se produit pendant le fonctionnement normal. Les applications typiques incluent :
- Conduites de vapeur et d'eau alimentaire dans les centrales thermiques
- Systèmes de canalisations de condensats et auxiliaires
- Pipelines de procédés pétrochimiques
- Conduites de raccordement aux échangeurs de chaleur
- Systèmes de transport de pétrole et de gaz
- Stations de compression de gaz naturel et chambres de vannes
- Réseaux de chauffage central
- Installations de traitement de l'eau et des eaux usées
- Systèmes de tuyauterie à bord et offshore
Par exemple, dans une ligne de traitement à haute température, un chauffage et un refroidissement répétés peuvent entraîner une modification de l'élévation du tuyau. Des supports à ressorts correctement sélectionnés peuvent s'adapter à ce mouvement tout en maintenant le support du pipeline tout au long du cycle d'exploitation.
Comment choisir le bon support de ressort ?
Une sélection correcte commence par des données de projet précises. L'achat d'un support à ressort basé uniquement sur la taille nominale du tuyau peut entraîner une capacité de charge ou une plage de déplacement inappropriée.
Les ingénieurs et les acheteurs doivent préparer les informations suivantes avant de demander un devis :
- Charge d'exploitation du pipeline
- Charge installée ou froide
- Charge de fonctionnement ou chaude
- Déplacement vertical attendu
- Direction du mouvement
- Température de fonctionnement
- Poids du pipeline et de l'isolation
- Lieu d'installation et espace disponible
- Matériau requis et traitement de surface
- Normes et documentation de projet applicables
Fournir des informations complètes permet à un fournisseur professionnel de supports à ressorts variables de recommander une configuration appropriée et d'éviter une refonte inutile lors de l'installation.
Pourquoi la qualité de fabrication est-elle importante ?
Les performances du support à ressort dépendent fortement de la précision du ressort, de la qualité des matériaux, de la cohérence dimensionnelle, de l'étalonnage de la charge et de la qualité de l'assemblage. Les contrôles de fabrication sont donc importants lorsque le support devient partie intégrante d'un système de tuyauterie industrielle critique.
Tianshun déclare que son processus de production comprend l'inspection des matières premières, la fabrication de ressorts CNC, les tests de performance des ressorts, l'inspection dimensionnelle du produit fini, l'étalonnage de la charge et l'inspection avant livraison. Son système de gestion de la qualité est certifié ISO 9001 : 2015, tandis que l'entreprise déclare que ses produits sont conformes aux normes internationales, notamment aux exigences CE et API.
Pour les commandes industrielles importantes, les acheteurs doivent également déterminer si le fabricant peut fournir des dossiers d'inspection, des données de charge, une documentation sur les matériaux, des informations dimensionnelles et une assistance technique appropriés. Ces documents peuvent rendre l'installation, la mise en service et la maintenance future plus traçables.
Comment se compare-t-il aux autres supports de tuyaux ?
Les supports à ressorts variables ne sont pas destinés à remplacer tous les types de supports de tuyaux. La solution appropriée dépend de l’ampleur du mouvement du pipeline et de la variation acceptable de la force de support.
| Facteur de comparaison | Support à ressort variable | Support de tuyau rigide | Support de ressort constant |
|---|---|---|---|
| Mouvement vertical | S'adapte aux mouvements contrôlés | Restreint généralement les mouvements | S'adapte à des mouvements plus importants |
| Variation de charge | Modéré | Peut changer brusquement avec les conditions de contention | Très faible |
| Application typique | Déplacement thermique général | Déplacement minimal | Systèmes à grand déplacement ou sensibles |
| Complexité structurelle | Moyen | Faible | Plus haut |
| Niveau de coût | Moyen | Généralement inférieur | Généralement plus élevé |
La distinction clé est la relation entre le mouvement et la force de soutien. Un support à ressort variable permet à la force d'appui de changer dans une plage définie, tandis qu'un support à ressort constant est conçu pour maintenir une force d'appui beaucoup plus constante sur toute sa plage de déplacement.
Foire aux questions
Quelle est la fonction principale d'un support à ressort variable pour pipeline ?
Sa fonction principale est de supporter les charges des pipelines tout en permettant un mouvement vertical contrôlé provoqué par la dilatation thermique, la contraction, les vibrations ou les conditions de fonctionnement changeantes.
Quand faut-il utiliser un support à ressort variable au lieu d’un support rigide ?
Un support à ressort variable doit être envisagé lorsque le pipeline doit se déplacer verticalement pendant le fonctionnement. Un support rigide est généralement plus approprié lorsque le mouvement est minime et que la retenue est acceptable.
Quelle est la différence entre les supports à ressorts variables et constants ?
Un support à ressort variable modifie sa force d'appui à mesure que le ressort dévie. Un support à ressort constant est conçu pour maintenir une force de support plus presque constante sur toute sa plage de déplacement spécifiée, ce qui le rend utile pour les applications où la variation de charge doit être minimisée.
Quelles informations sont requises lors de la commande d'un support à ressort variable ?
Les informations importantes comprennent normalement la charge de fonctionnement, la charge à froid, la charge à chaud, le déplacement vertical, la direction du mouvement, la température de fonctionnement, les conditions d'installation, l'espace disponible, les exigences en matière de matériaux et les normes d'ingénierie applicables.
Tianshun peut-il fournir des solutions de support de ressort personnalisées ?
Oui. Tianshun fournit des produits standardisés ainsi que des solutions personnalisées pour des capacités de charge spéciales, des exigences de déplacement, des dimensions, des limitations d'installation, des matériaux et des exigences de traitement de surface.
Conclusion
Un bien sélectionnéSupport à ressort variable pour pipelinepeut fournir un équilibre pratique entre le support de charge du pipeline et le mouvement thermique contrôlé. En permettant un déplacement vertical tout en maintenant une force de support prévisible, il peut aider à gérer les contraintes sur les canalisations et à protéger les équipements connectés dans les domaines de la production d'électricité, de la pétrochimie, du pétrole et du gaz, du traitement de l'eau et d'autres applications industrielles. Le modèle le plus approprié doit toujours être sélectionné en fonction des exigences réelles en matière de charge, de déplacement, de température, d'installation et de structure. Avec des configurations standardisées, des capacités de personnalisation, des procédures de contrôle qualité et une assistance technique, Tianshun peut fournir des solutions de support à ressort pour un large éventail de projets de tuyauterie industrielle. Si vous planifiez un nouveau système de canalisations, remplacez les supports existants ou évaluez une solution de support à ressort personnalisée,Contactez-nousavec vos exigences techniques pour discuter de la configuration du produit et du devis appropriés.
