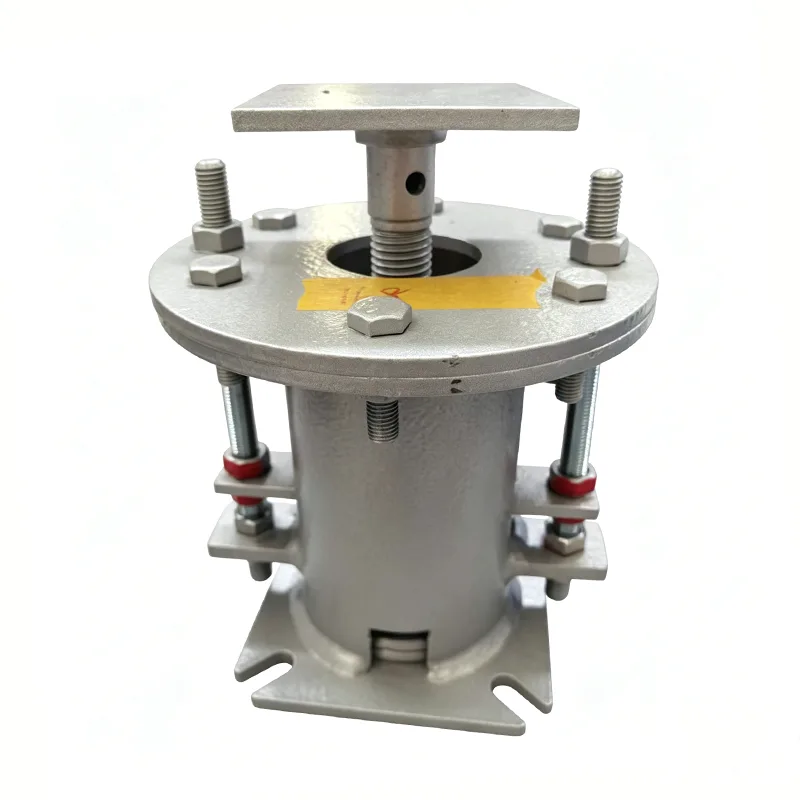

Les supports de suspension à ressort sont des composants de support essentiels dans les systèmes de tuyauterie, conçus pour supporter le poids des tuyaux, absorber les déplacements thermiques et les vibrations. S'appuyant sur la déformation élastique des ressorts, ils compensent les mouvements des tuyaux provoqués par les changements de température et retiennent les vibrations excessives, garantissant ainsi un fonctionnement sûr et stable de l'ensemble du système de tuyauterie. Fabriqués par Yangzhou Tianshun Piping, nos supports à ressort sont conçus et produits dans le strict respect des normes internationales pour répondre aux exigences de support de tuyauterie pour diverses conditions de travail.
Les supports de suspension à ressort standard se composent des pièces principales suivantes :
▶ Assemblage à ressort : fabriqué en acier à ressort de haute qualité, soumis à un traitement thermique et à des tests de charge rigoureux.
▶ Boîtier : structure soudée en acier au carbone avec traitement de surface anti-corrosion.
▶ Vis de réglage : utilisée pour régler la charge et la hauteur lors de l'installation.
▶ Accessoires de connexion : y compris les oreilles de levage, les tiges de suspension et les écrous, disponibles pour la sélection selon les exigences sur site.
▶ Indicateur de déplacement : affiche clairement le déplacement réel du tuyau pour une installation et une maintenance faciles.
▶ Large plage de charge : charges nominales de 10 N à 100 000 N, adaptées à la plupart des applications de tuyauterie industrielle.
▶ Compensation de déplacement supérieure : déplacement maximal jusqu'à 200 mm, absorbant efficacement la dilatation et la contraction des tuyaux dues aux variations de température.
▶ Structure compacte : conception peu encombrante pour une installation dans des galeries de tuyaux étroites.
▶ Installation et réglage faciles : équipé de dispositifs de réglage dédiés pour un réglage précis de la charge, même pendant le fonctionnement des canalisations.
▶ Longue durée de vie : tous les composants clés adoptent des matériaux de qualité supérieure et passent un contrôle de qualité rigoureux.
|
Articles de comparaison |
Cintres rigides conventionnels |
Support de suspension à ressort |
|
Indemnisation de déplacement |
Aucun; sujet à la concentration de contraintes dans les tuyaux |
Absorbe le déplacement thermique et réduit la contrainte des tuyaux |
|
Absorption des vibrations |
Pauvre; les vibrations se transmettent facilement aux structures du bâtiment |
Excellent; isole efficacement les vibrations des tuyaux |
|
Répartition de la charge |
Inégal; susceptible de provoquer une surcharge locale |
Répartit la charge uniformément pour protéger les tuyaux et les équipements |
|
Difficulté d'installation |
Haut; nécessite un réglage précis de l'élévation |
Faible; ajustement flexible sur site disponible |
|
Coût d'entretien |
Haut; vulnérable aux dommages et au remplacement fréquent |
Faible; structure robuste avec de longs intervalles de maintenance |
|
Paramètre |
Gamme / Spécification |
|
Charge de travail |
10N - 100 000N |
|
Déplacement nominal |
50 mm, 80 mm, 120 mm, 150 mm, 200 mm |
|
Température de fonctionnement |
-20 ℃ ~ +450 ℃ |
|
Matériau du ressort |
60Si2MnA, 50CrVA |
|
Matériau du boîtier |
Q235B, Q345B |
|
Traitement de surface |
Primaire + finition époxy riche en zinc, Galvanisation à chaud |
|
Normes applicables |
ANSI/HG 20644, GB/T 17116, DIN 2545 |
Les supports de suspension à ressort sont largement utilisés dans les secteurs industriels avec des exigences strictes en matière de déplacement et de vibration des canalisations :
▶ Systèmes de canalisations de vapeur et d'eau pour centrales thermiques et centrales nucléaires
▶ Tuyauterie de processus pour les usines pétrochimiques
▶ Conduits cryogéniques sur les terminaux de réception de GNL et de GPL
▶ Tuyauterie de four et de colonne dans les raffineries de pétrole
▶ Réseaux de canalisations de chauffage central urbain
▶ Tuyauterie sanitaire pour les industries pharmaceutiques et agroalimentaires
Nous possédons des lignes de production avancées et un équipement de test complet pour les cintres à ressort. Tous les produits sont soumis à des procédures de contrôle de qualité strictes :
1.Inspection des matières premières entrantes : analyse de la composition chimique et tests de propriétés mécaniques pour l'acier à ressort, les plaques d'acier et d'autres matières premières.
2. Fabrication et tests de ressorts : tests de charge et de compression à 100 % pour chaque ressort.
3. Inspection de l'assemblage : contrôle dimensionnel et étalonnage de la charge pour les assemblages finis.
4. Inspection par échantillonnage avant livraison : inspection aléatoire conformément aux normes nationales pour garantir une qualité de produit constante.
En plus des produits standards, nous proposons des solutions sur mesure basées sur les demandes spécifiques des clients :
▶ Conception personnalisée pour les suspensions à ressort avec des exigences particulières en matière de charge et de déplacement
▶ Sélection de matériaux pour des conditions de travail extrêmes telles que des environnements à haute température, à basse température et corrosifs
▶ Types de connexions non standard personnalisés et dimensions d'installation
▶ Prise en charge des services d'analyse des contraintes des canalisations et de sélection des supports
