Lorsque la tuyauterie industrielle doit s'adapter à la dilatation thermique tout en résistant à des charges de choc soudaines,TianshunfournitAmortisseurs hydrauliques pour retenue de tuyauxconçu pour aider à maintenir la stabilité du système dans des conditions de fonctionnement exigeantes. Ces dispositifs sensibles à la vitesse permettent un mouvement progressif des canalisations pendant le fonctionnement normal et assurent une retenue dynamique lorsqu'un déplacement rapide menace l'intégrité de la canalisation.
Les amortisseurs hydrauliques sont des dispositifs de retenue dynamique essentiels dans les centrales électriques, les installations pétrochimiques, les raffineries et autres installations industrielles où les systèmes de tuyauterie sont confrontés à des forces sismiques, des coups de bélier, des transitoires de pression et des perturbations liées aux équipements. Contrairement aux dispositifs de retenue rigides classiques, ils s'adaptent aux mouvements thermiques lents tout en résistant aux déplacements soudains et à grande vitesse. Cet article explique leurs principes de fonctionnement, leurs composants clés, leurs considérations techniques, leurs applications et leurs exigences de maintenance. Il explique également comment sélectionner l'équipement approprié pour des projets spécifiques de retenue de canalisations et comment Tianshun peut répondre aux exigences de canalisation industrielle.
Les amortisseurs hydrauliques sont des dispositifs mécano-hydrauliques spécialisés qui limitent les mouvements rapides dans les systèmes de tuyauterie tout en permettant un mouvement relativement sans restriction à faibles vitesses. Ils sont particulièrement utiles dans les installations où les conduites se dilatent, se contractent ou se déplacent pendant les cycles de fonctionnement normaux, mais doivent rester contrôlées lors d'événements dynamiques inattendus.
Un amortisseur hydraulique typique contient un cylindre, un piston, une tige de piston, un fluide hydraulique, un mécanisme de contrôle de débit interne, des joints et des connexions d'extrémité. Lorsqu'un tuyau se déplace lentement en raison des changements de température, le fluide hydraulique s'écoule dans des passages calibrés, permettant au piston de se déplacer. Lorsque le mouvement dépasse la vitesse d'activation spécifiée du dispositif, la résistance hydraulique augmente considérablement, contribuant ainsi à retenir le tuyau.
Les amortisseurs hydrauliques fonctionnent généralement aux côtés des supports porteurs plutôt que de les remplacer. Les supports à ressort, les sabots de tuyauterie et autres supports supportent le poids des tuyaux et s'adaptent aux mouvements normaux, tandis que les amortisseurs assurent une retenue contre les charges dynamiques spécifiées.
Pour plus de détails spécifiques au projet, consultez les informations sur le produit des amortisseurs hydrauliques pour retenue de tuyaux de Tianshun.
Le principe de fonctionnement repose sur la relation entre la vitesse du piston et la résistance hydraulique. Le dispositif réagit différemment aux déplacements progressifs et aux mouvements brusques, aidant ainsi les systèmes de tuyauterie à rester flexibles pendant un fonctionnement normal sans sacrifier la retenue dynamique.
Les tuyaux industriels subissent des changements dimensionnels à mesure que les températures de fonctionnement augmentent et diminuent. Lors d'un mouvement suffisamment lent, l'amortisseur permet à son piston de traverser le cylindre avec une résistance limitée. Cela permet d’éviter toute restriction inutile de la dilatation et de la contraction thermique.
Lors d'un événement sismique, d'un coup de bélier, d'un déclenchement de turbine ou d'un transitoire similaire, la vitesse du tuyau peut augmenter rapidement. Le mécanisme hydraulique interne de l'amortisseur limite le débit de fluide lorsque les conditions d'activation spécifiées sont atteintes.
L'augmentation de la résistance hydraulique rend le mouvement ultérieur du piston considérablement plus difficile. Le dispositif transfère ensuite la force de retenue résultante via ses connexions de montage à la structure de support, contribuant ainsi à limiter le déplacement excessif des tuyaux.
Une fois le transitoire calmé, le mécanisme peut revenir à son comportement normal autorisant le mouvement, selon la conception. Un dimensionnement, une installation et un entretien corrects sont importants pour garantir que l'amortisseur répond comme prévu tout au long de sa durée de vie.
Les amortisseurs hydrauliques correctement spécifiés offrent plusieurs avantages techniques pour les systèmes de tuyauterie industrielle.
Une limitation importante est que les amortisseurs hydrauliques ne constituent pas une solution universelle à tous les problèmes de vibrations. Leur adéquation dépend des caractéristiques de mouvement, de la plage de fréquences, des cas de charge et des exigences de performance du système de tuyauterie. Les vibrations de faible amplitude et à haute fréquence peuvent nécessiter une approche de contrôle des vibrations différente ou complémentaire.
Les amortisseurs hydrauliques sont fréquemment envisagés pour les réseaux de canalisations critiques où un déplacement soudain pourrait affecter la continuité opérationnelle, l'intégrité des équipements ou la sécurité de l'usine.
Les conduites de vapeur principales, les conduites d'eau d'alimentation et autres circuits à haute énergie peuvent subir des charges dynamiques lors de déclenchements d'équipements, de transitoires de pression ou d'événements sismiques. Les amortisseurs aident à restreindre les mouvements lorsque les conditions de conception l'exigent.
La tuyauterie de procédé connectée aux pompes, compresseurs, fours et équipements sous pression peut être exposée à des changements rapides des conditions de fonctionnement. Des dispositifs de retenue correctement conçus peuvent aider à contrôler les charges transitoires et à protéger les connexions vulnérables.
Les systèmes de tuyauterie liés à la sécurité peuvent nécessiter des performances de retenue, une qualification environnementale et une évaluation sismique soigneusement documentées. La sélection doit suivre les codes de projet et les exigences de qualification applicables plutôt que de se fier uniquement aux descriptions générales des produits.
Le traitement du gaz, les installations de gaz naturel liquéfié et les conduites de transfert à haute pression peuvent nécessiter des dispositions de soutien spécialisées pour s'adapter aux mouvements opérationnels tout en contrôlant des événements dynamiques spécifiés.
Les compensateurs à soufflet métallique et les composants similaires peuvent être sensibles à un déplacement excessif ou à une charge externe. Des amortisseurs correctement positionnés peuvent aider à limiter les mouvements dans des conditions transitoires définies, à condition que l'ensemble de retenue complet soit conçu pour les charges des joints et des canalisations.
Les performances de l’amortisseur hydraulique dépendent de plusieurs paramètres de conception interconnectés. Le tableau suivant résume les valeurs représentatives publiées dans les informations sur le produit de Tianshun. Les exigences réelles doivent être confirmées pour le modèle et le projet spécifiques.
| Paramètre | Plage ou option représentative | Considération technique |
|---|---|---|
| Capacité de charge | Environ 5 kN à 500 kN et plus pour les unités personnalisées | Doit s'adapter aux forces de retenue calculées et aux cas de charge spécifiés. |
| Course standard | 100, 150, 200, 300 et 500 mm | Doit couvrir le déplacement thermique prévu et les tolérances d’installation. |
| Vitesse d'activation | Généralement 5 à 50 mm/s, sous réserve des spécifications | Doit distinguer le mouvement normal des tuyaux des conditions dynamiques nécessitant une retenue. |
| Température de fonctionnement standard | Environ -40°C à +120°C | Vérifiez l’adéquation du fluide, des joints et des matériaux aux températures de service réelles. |
| Matériau du cylindre | Options en acier au carbone ou en acier allié | La sélection dépend des charges, de l'environnement et des spécifications du projet. |

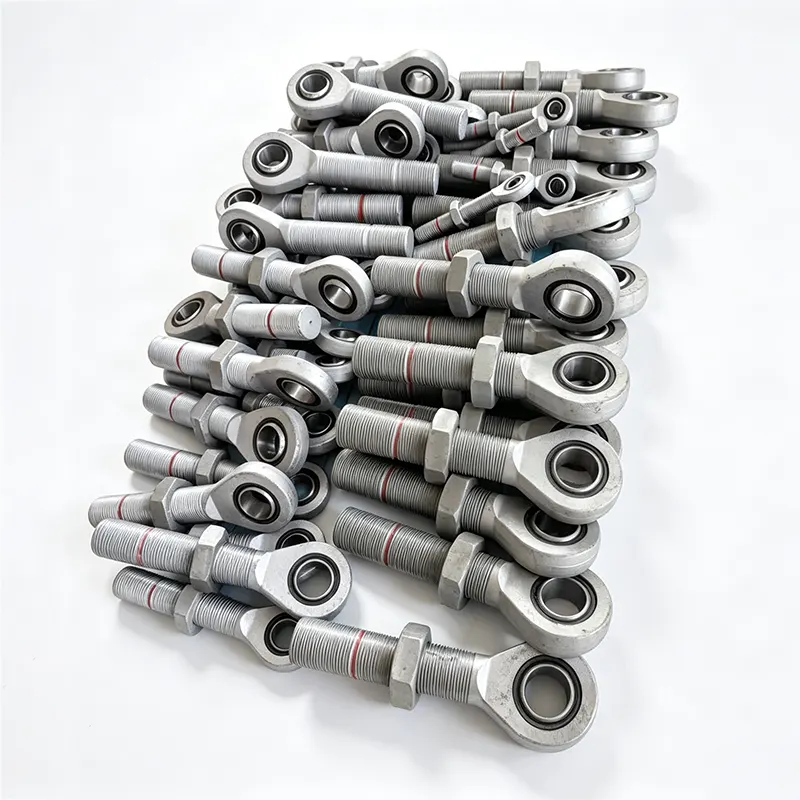

| Terminer les connexions | Options d'oeil de tige, de chape, de rotule et de filetage | Doit correspondre à la fixation structurelle et à la direction de mouvement autorisée. |
| Essai | Tests de fonctionnement, de pression et de fuite comme spécifié | Confirmer les dossiers d’inspection et la documentation requise avant l’acceptation. |
Ces valeurs sont des informations indicatives sur le produit et ne remplacent pas une fiche technique approuvée ou un calcul spécifique au projet. Pour les services nucléaires, à haute température ou autres services critiques, confirmez les exigences de qualification applicables directement auprès du fabricant.
Le choix d'un amortisseur hydraulique nécessite une coordination entre l'analyse des contraintes de la tuyauterie, la conception du support, les interfaces des équipements et les conditions du site. L’achat basé uniquement sur le diamètre nominal du tuyau n’est pas suffisant.
Déterminez si le dispositif de retenue doit faire face aux charges sismiques, aux coups de bélier, aux décharges de soupapes de sécurité, aux déclenchements d'équipements, aux mouvements induits par le vent ou à tout autre transitoire. Le cas de charge déterminant établit les performances de retenue requises.
Utilisez l’analyse des contraintes de tuyauterie approuvée pour établir les forces requises en traction et en compression. Vérifiez l'indice d'amortissement, la résistance des fixations, l'acier de construction, les soudures et les composants de tuyaux connectés dans le cadre du trajet de charge complet.
Établissez le déplacement thermique attendu du chaud au froid, la position d'installation et le déplacement possible dans les conditions de fonctionnement applicables. Une course adéquate aide à éviter tout contact indésirable en fin de course et toute interférence avec le mouvement normal du tuyau.
La vitesse d'activation doit être adaptée à l'amplitude attendue des mouvements normaux et aux événements dynamiques nécessitant une retenue. Un étalonnage incorrect peut entraîner une résistance indésirable lors d'un fonctionnement de routine ou une réponse inadéquate lors d'un transitoire.
Examinez les températures ambiantes et des tuyaux, l’exposition à la corrosion, l’humidité, la compatibilité des fluides et toute exigence environnementale particulière. Les applications spécialisées peuvent nécessiter des matériaux, des joints, des revêtements de protection ou des tests de qualification améliorés.
Identifiez les codes de conception en vigueur et les spécifications du projet. Selon l'application, celles-ci peuvent inclure des exigences pertinentes de l'ASME B31.1, de l'ASME B31.3, des normes MSS ou des spécifications du service nucléaire. Confirmez les éditions exactes, l’applicabilité et la portée de qualification requise auprès de l’ingénieur responsable.
Pour plus d'informations sur les équipements de support complémentaires, explorez les supports à ressorts constants de Tianshun et examinez comment les composants sélectionnés peuvent fonctionner ensemble dans un système de support de tuyauterie coordonné.
Même un amortisseur hydraulique correctement sélectionné peut fonctionner mal s’il est mal installé ou mal entretenu. L'installation et l'inspection doivent suivre les instructions du fabricant et la documentation du projet approuvée.
L'inspection doit prendre en compte les fuites de fluide hydraulique, la corrosion, les dommages sur la tige de piston, les connexions desserrées, les joints endommagés, le déplacement anormal et les signes d'interférence mécanique. Toute condition inhabituelle doit être évaluée par rapport aux instructions d'entretien du fabricant.
Les intervalles d'inspection et les calendriers de révision doivent refléter le manuel de l'équipement, l'environnement d'exploitation, l'historique des événements et les exigences du projet. Les directives publiées par Tianshun indiquent des inspections à des intervalles d'environ trois à cinq ans et une révision possible d'environ dix ans dans des conditions de service normales ; celles-ci doivent être considérées comme des orientations générales plutôt que comme des exigences universelles. Les applications critiques pour la sécurité peuvent nécessiter un calendrier différent.
Après un événement sismique important ou un autre transitoire de dimensionnement, inspectez le système de retenue conformément aux procédures applicables sur le site avant de remettre en service l'équipement concerné.
Leur objectif principal est de permettre un mouvement lent des canalisations dans des conditions de fonctionnement normales tout en limitant les déplacements rapides provoqués par des événements dynamiques spécifiés. Cela permet de contrôler les charges transmises aux canalisations, aux équipements connectés et aux structures de support.
Un support à ressort supporte le poids du tuyau tout en s'adaptant au mouvement thermique. Un amortisseur hydraulique assure principalement une retenue dynamique et ne remplace généralement pas la fonction portante d'un support. Les deux peuvent être utilisés dans le même système de tuyauterie à des fins d'ingénierie différentes.
Commencez par l’analyse des contraintes de tuyauterie approuvée et identifiez les cas de charge dynamique déterminants. La sélection doit tenir compte des forces de retenue, de la capacité de tension et de compression, de la course, des charges de montage et de la résistance du système de fixation complet.
De nombreux amortisseurs hydrauliques prennent en charge une installation horizontale, verticale ou inclinée, mais l'orientation autorisée dépend de la conception. Confirmez les instructions du fabricant, la configuration de montage et toutes les restrictions spécifiques au projet avant l'installation.
Oui. L'inspection doit couvrir les fuites, la corrosion, l'état de la tige, les connexions et les performances fonctionnelles, le cas échéant. Le calendrier d'inspection et de révision doit suivre les directives du fabricant et les exigences de fonctionnement de l'installation.
Non. Ils sont principalement destinés à restreindre les mouvements rapides et les charges transitoires spécifiées. Les vibrations continues de faible amplitude et à haute fréquence peuvent nécessiter une analyse supplémentaire et d'autres mesures de contrôle des vibrations.
Fournir la capacité de charge requise, la course, les températures de fonctionnement et ambiantes, la vitesse d'activation, l'orientation de montage, les connexions d'extrémité, les contraintes des tuyaux ou les dessins de support, les conditions environnementales et les normes de projet applicables. Ces détails aident le fabricant à évaluer la configuration appropriée.
Les amortisseurs hydrauliques pour le maintien des canalisations jouent un rôle important dans les systèmes de canalisations industrielles qui doivent s'adapter aux mouvements thermiques de routine tout en résistant aux forces dynamiques soudaines. La sélection correcte dépend des charges calculées, des exigences de course, des caractéristiques d'activation, des détails d'installation, de la compatibilité des matériaux et des normes de conception et de qualification applicables. L'intégration d'amortisseurs avec des supports de tuyaux et des composants d'expansion appropriés permet de créer un système de retenue coordonné plutôt que de compter sur un seul dispositif pour résoudre chaque problème de mouvement.
Tianshun soutient les projets de tuyauterie industrielle avec des solutions d'amortissement hydraulique et des produits de support de pipeline associés. Si vous envisagez une nouvelle installation, la mise à niveau d'un système de retenue existant ou la recherche d'un équipement personnalisé pour des conditions de fonctionnement exigeantes, préparez vos exigences techniques etContactez-nouspour discuter des configurations appropriées, des considérations techniques et des options de devis spécifiques au projet.
