Résumé de l'article : A Support de ressort variableest un dispositif mécanique de support de tuyauterie conçu pour supporter des charges de tuyauterie tout en s'adaptant aux mouvements verticaux provoqués par la dilatation thermique, la contraction et les changements des conditions de fonctionnement. Contrairement aux supports rigides, il permet un déplacement contrôlé tout en conservant une force d'appui prévisible. Cela le rend particulièrement utile pour les usines de traitement, les centrales électriques, les raffineries, les installations chimiques, les systèmes de GNL et autres applications de tuyauterie industrielle. Ce guide explique comment fonctionnent les supports à ressorts variables, comment les sélectionner correctement, quels facteurs techniques sont les plus importants et comment Tianshun peut fournir des solutions standard et personnalisées pour les systèmes de tuyauterie exigeants.
A Support de ressort variableest un ensemble de support de tuyau qui utilise un ressort hélicoïdal pour soutenir une section de tuyauterie tout en permettant un mouvement vertical contrôlé. Il est généralement installé là où le tuyau ne peut pas rester à une altitude fixe car les températures de fonctionnement provoquent une dilatation ou une contraction de la conduite.
Dans un support rigide classique, le point d'appui reste essentiellement fixe. Cela peut devenir problématique lorsqu’un tuyau chaud se dilate. Le tuyau peut tenter de se déplacer vers le haut ou vers le bas, tandis que le support rigide résiste à ce mouvement. L'interaction qui en résulte peut augmenter les charges transférées au tuyau, aux équipements connectés, aux buses, aux éléments structurels et à d'autres points de support.
Un mécanisme à ressort variable offre une solution plus flexible. Lorsque le tuyau supporté se déplace verticalement, le ressort se comprime ou s'étend. Sa force d'appui évolue donc en fonction des caractéristiques charge-déformation du ressort.
L’objectif n’est pas d’éliminer le mouvement. L’objectif est plutôt desoutenir le tuyau tout en permettant au mouvement calculé de se produire de manière contrôlée.
Tianshun fabrique des supports à ressorts variables pour les applications de tuyauterie industrielle et peut fournir des configurations basées sur la charge, le déplacement, l'espace d'installation, les exigences de connexion, les conditions environnementales et les spécifications du projet.
Le principe de fonctionnement est basé sur la relation entre la charge du ressort et le déplacement vertical. Lorsque le tuyau est froid, le support subit une charge initiale ou à froid spécifiée. Lorsque le système atteint sa température de fonctionnement, le tuyau peut se déplacer verticalement, modifiant la compression du ressort et donc sa force d'appui.
Par exemple, une conduite de vapeur peut monter à mesure qu’elle chauffe. Si un support à ressort variable est positionné sous cette ligne, le ressort peut se comprimer à mesure que le tuyau monte. Le support continue de supporter le poids du tuyau, mais la force exercée sur le support change à mesure que le ressort parcourt sa plage de fonctionnement.
Ce comportement peut être représenté conceptuellement par :
Changement de charge du ressort = taux de ressort × mouvement vertical
La sélection réelle doit prendre en compte l’analyse complète des contraintes de la tuyauterie plutôt que de s’appuyer uniquement sur un simple calcul. La raideur du ressort, la charge à chaud, la charge à froid, la course disponible, la direction du mouvement et la variation de charge admissible doivent tous être évalués ensemble.
Pour de nombreux systèmes industriels, une variation contrôlée de la charge de support est acceptable. Dans ces situations, une conception à ressort variable peut constituer une alternative économique et techniquement appropriée à un support à ressort constant.
La tuyauterie industrielle est rarement statique. Les changements de température, les changements de pression, les cycles de démarrage et d'arrêt, les conditions des fluides et les variations du processus peuvent tous influencer la position des tuyaux et supporter les charges.
Sans un dispositif de soutien flexible et approprié, une contention excessive peut contribuer à plusieurs problèmes :
Un support à ressort variable résout une partie de ce défi en fournissant une force de support qui change à mesure que le tuyau se déplace.
Ceci est particulièrement important autour des longues lignes chaudes, des colonnes montantes verticales, des connexions d'équipements, des systèmes de vapeur, des canalisations d'échappement, des lignes de traitement et d'autres endroits où le déplacement thermique vertical ne peut pas être absorbé efficacement par des supports rigides.
Bien que la construction exacte varie en fonction de la configuration, un support à ressort variable typique contient plusieurs éléments essentiels.
| Composant | Matériau typique | Fonction principale |
|---|---|---|
| Ressort hélicoïdal | Acier à ressort | Génère la force de support contrôlée et s'adapte au déplacement vertical. |
| Logement de printemps | Acier au carbone ou alliage spécifié | Protège et guide l'ensemble ressort. |
| Plaque de chargement | Acier au carbone ou forgé | Transfère la charge supportée dans le mécanisme à ressort. |
| Indicateur de voyage | Acier inoxydable ou matériau résistant à la corrosion | Affiche la position du ressort et aide à vérifier le mouvement de fonctionnement. |
| Assemblage de connexion | Acier au carbone ou matériau spécifié | Relie le support à ressort au tuyau, à la structure ou à la fondation. |
| Composants de réglage | Acier | Laissez le support être réglé à la charge et à la position d'installation requises. |
Le printemps lui-même est particulièrement important. Son matériau, son traitement thermique, sa précision de fabrication, son préréglage et ses tests de charge affectent directement la fiabilité du support fini.
Tianshun utilise des matériaux à ressort tels que 60Si2MnA ou 50CrVA pour les conceptions applicables et peut configurer le boîtier et les composants de connexion en fonction de l'environnement d'exploitation et des exigences du projet.
Une sélection correcte commence par des données d'ingénierie précises. Choisir un support simplement en fonction du diamètre du tuyau n'est pas suffisant car le support à ressort réagit principalement à la charge et au mouvement plutôt qu'à la seule taille du tuyau.
Les paramètres de sélection importants comprennent :
| Paramètre | Exemple de plage/considération | Pourquoi c'est important |
|---|---|---|
| Charge de fonctionnement | Environ 0,2 à 400 kN selon le modèle | Détermine la capacité du ressort appropriée. |
| Voyage vertical | Les options courantes incluent 30, 60, 90, 120 et 180 mm | Doit tenir compte du déplacement calculé du tuyau. |
| Direction du mouvement | Vers le haut ou vers le bas | Influence l’installation et la sélection du ressort. |
| Variation de charge | Dépend du projet ; communément contrôlé dans un pourcentage spécifié | Détermine si une solution à ressort variable ou constante est adaptée. |
| Matériau du boîtier | Acier au carbone ou matériau personnalisé | Doit résister aux conditions mécaniques et environnementales. |
L'approche la plus sûre consiste à sélectionner le support à partir de l'analyse des contraintes des canalisations et du dessin du support. Tianshun peut examiner les informations de charge à chaud, de charge à froid, de mouvement et de dimensions avant de recommander une série de ressorts appropriée.
Les supports à ressort variables et constants résolvent des problèmes d’ingénierie liés mais différents. La principale distinction réside dans la mesure dans laquelle la force de support change à mesure que le tuyau se déplace.
| Fonctionnalité | Support de ressort variable | Support de ressort constant |
|---|---|---|
| Force de soutien | Modifications avec le déplacement vertical | Conçu pour rester à peu près constant |
| Application typique | Mouvement thermique modéré et variation de charge acceptable | Emplacements critiques nécessitant une très faible variation de charge |
| Construction | Mécanisme à ressort relativement simple | Disposition mécanique plus complexe |
| Coût | Généralement plus économique | Généralement plus élevé |
| Considération relative à l'entretien | Généralement simple | Nécessite une attention particulière à son mécanisme plus complexe |
La décision doit toujours être basée sur des exigences techniques. Un ressort constant ne doit pas automatiquement être considéré comme supérieur. Lorsque la variation calculée de la charge de support est acceptable, un support à ressort variable peut fournir la capacité de mouvement requise sans complexité inutile.
Les supports à ressorts variables sont largement utilisés dans les installations industrielles où la tuyauterie subit un déplacement vertical important.
Pour les canalisations froides ou isolées, le support à ressort peut également être intégré dans un agencement de support plus large conçu pour protéger l'isolation et maintenir les performances thermiques requises.
Même un support à ressort variable correctement fabriqué peut fonctionner mal s'il est installé ou mal réglé. L'installation doit donc être traitée comme une activité contrôlée par l'ingénierie plutôt que comme une simple tâche de montage mécanique.
Avant l'installation, vérifiez :
Un problème fréquent sur le terrain est le dégagement insuffisant. Un support peut s'adapter lorsque le tuyau est froid mais interférer avec la charpente métallique à proximité après un mouvement thermique. La vérification de l’enveloppe de mouvement complète avant l’installation peut éviter des modifications coûteuses du site.
Les installations extérieures nécessitent également une protection appropriée contre la corrosion. En fonction de l'environnement, de l'acier au carbone peint, des composants galvanisés à chaud, de la quincaillerie en acier inoxydable ou des systèmes de revêtement spécialisés peuvent être envisagés.
Un support à ressort est un composant mécanique porteur. La cohérence de la fabrication est donc importante car de petites différences dans les caractéristiques du ressort ou les paramètres d'assemblage peuvent influencer la réaction réelle du support.
Un processus de fabrication fiable doit inclure :
Tianshun déclare que ses supports à ressorts variables sont testés en charge avant expédition, les tests couvrant les conditions de charge et la course du ressort spécifiées. La documentation des tests peut être fournie pour les commandes applicables, tandis qu'une inspection par un tiers peut également être organisée lorsque le projet l'exige.
Pour les projets d'exportation, les clients doivent clarifier les certificats de matériaux requis, les plans d'inspection, les exigences en matière de revêtement, les tolérances dimensionnelles et les normes applicables avant le début de la production.
La tuyauterie industrielle suit rarement une seule configuration universelle. Même lorsque le mécanisme à ressort est standardisé, l'installation environnante peut nécessiter des modifications.
Selon le projet, la personnalisation peut inclure :
Tianshun peut travailler à partir de dessins techniques, de programmes de support, de données sur les contraintes des canalisations ou des spécifications du client. Fournir des informations précises au stade du devis permet d’éviter les conflits dimensionnels et les modifications tardives lors de la fabrication ou de l’installation.
Pour les acheteurs industriels, la valeur d’un support à ressort variable s’étend au-delà du ressort lui-même. Une sélection correcte, un contrôle de fabrication, une documentation et une coordination de la livraison affectent tous le résultat final du projet.
Tianshun se concentre sur les produits de support de tuyauterie industrielle et fournit des solutions de support à ressorts variables standardisées et personnalisées. Sa gamme de produits comprend différentes configurations de supports à ressorts et capacités de charge destinées à diverses configurations de tuyauterie.
Les principaux avantages de travailler avec un fabricant expérimenté comprennent :
Lorsqu'ils demandent un devis à Tianshun, les clients peuvent améliorer la précision de la sélection en fournissant l'étiquette de support, la charge de fonctionnement, la charge à froid, le mouvement vertical, la direction du mouvement, l'élévation de l'installation, la norme requise, le type de connexion, les conditions environnementales et l'espace disponible.
Son objectif principal est de soutenir un tuyau tout en permettant un mouvement vertical contrôlé. Le ressort s'adapte au déplacement thermique tandis que la force de support change dans la plage de fonctionnement spécifiée.
Il convient généralement lorsque le système de tuyauterie subit un mouvement vertical et que le changement de charge de support qui en résulte est acceptable selon l'analyse des contraintes de la tuyauterie. Les emplacements critiques avec une variation de charge extrêmement restrictive peuvent nécessiter à la place une disposition de ressorts constante.
Les informations les plus utiles incluent la charge chaude, la charge froide, le déplacement vertical, la direction du mouvement, l'emplacement du support, les dimensions d'installation, la disposition des connexions, la température de fonctionnement et les normes de projet applicables.
Oui. Tianshun propose des configurations personnalisées pour des exigences telles que les déplacements spéciaux, les dimensions du boîtier, les dispositions de connexion, les matériaux, les revêtements et les conditions d'installation.

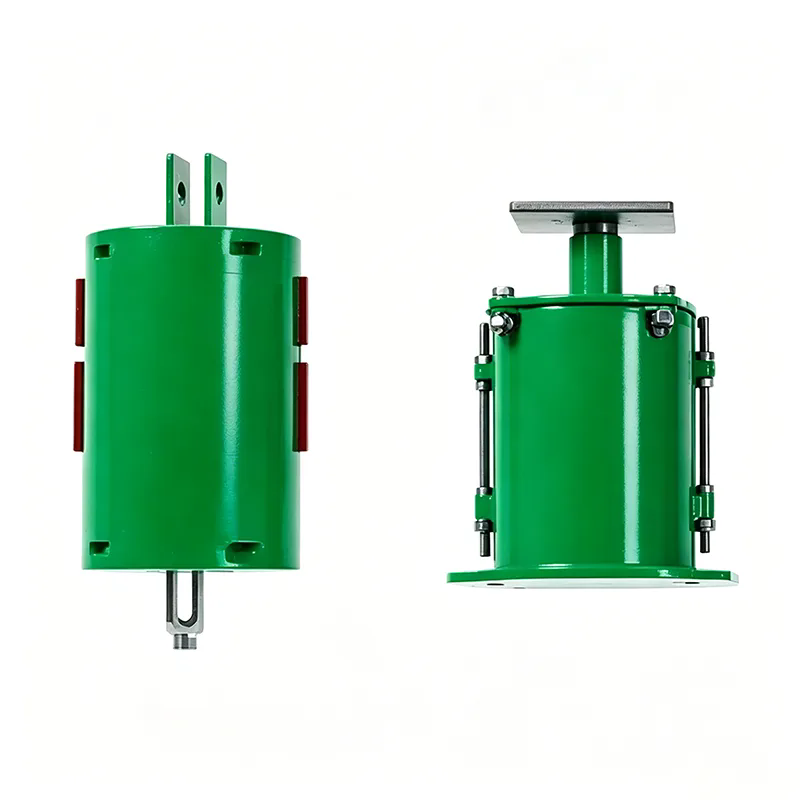

Le mécanisme à ressort remplit la même fonction de base, mais la disposition d'installation diffère. Un support à ressort est généralement suspendu à une structure aérienne, tandis qu'un support à ressort peut être disposé sous ou à côté du tuyau en fonction de la conception.
Les tests peuvent inclure la vérification de la charge spécifiée à froid et en position de fonctionnement, la vérification du déplacement, la confirmation du réglage du ressort et l'inspection de l'assemblage fini. La procédure d'inspection exacte dépend des spécifications du projet et des exigences d'achat.
Oui. Les applications extérieures nécessitent une prise en compte appropriée de la protection contre la corrosion, des systèmes de revêtement, du drainage, de l'exposition environnementale et de la sélection du matériel. Tianshun peut fournir des options de traitement de surface adaptées à différents environnements d'exploitation.
Pas automatiquement. Le type de support doit être déterminé à partir de la disposition de la tuyauterie et de l'analyse des contraintes. Un ressort variable est approprié lorsqu'une flexibilité verticale contrôlée est requise ; les supports rigides restent adaptés là où le mouvement n'est pas nécessaire ou lorsque la retenue fait partie de la conception.
A Support de ressort variablefournit un moyen pratique de gérer le mouvement thermique vertical tout en maintenant un support de tuyauterie fiable. En permettant au ressort de modifier sa compression ou son extension à mesure que le tuyau se déplace, il peut réduire les effets indésirables pouvant survenir lorsque la tuyauterie thermiquement active est excessivement retenue.
Cependant, une application réussie ne dépend pas seulement de la sélection d’un ressort avec une capacité de charge appropriée. Les charges chaudes et froides, le déplacement vertical, la direction du mouvement, la variation de charge admissible, le dégagement d'installation, l'exposition environnementale, la configuration des connexions, la qualité de fabrication et les exigences de test doivent tous être pris en compte.
Pour la production d'électricité, la pétrochimie, le traitement chimique, le GNL, les raffineries, l'acier et d'autres systèmes de tuyauterie industrielle, la bonne conception de support peut contribuer à améliorer la stabilité mécanique et à simplifier l'installation et la maintenance.
Tianshunfournit des solutions de support à ressort variable pour les applications industrielles standard et personnalisées. Si vous disposez d'un dessin de support de tuyauterie, d'un programme de ressorts, de données de charge ou d'une exigence d'installation particulière, envoyez les détails du projet à l'équipe Tianshun pour une évaluation technique et une configuration appropriée.Contactez-nousaujourd'hui pour discuter de vos besoins en matière de support à ressort variable et obtenir une solution pratique pour votre projet de tuyauterie.
