Résumé de l'article :
Supports de tuyaux pré-isolésjouent un rôle essentiel dans les systèmes de tuyauterie industrielle moderne en maintenant la continuité de l'isolation, en réduisant les pertes thermiques, en empêchant la condensation et en protégeant les canalisations contre les dommages à long terme. Dans des applications telles que les installations de GNL, les usines chimiques, les projets de production d'électricité, les systèmes de refroidissement urbain et les pipelines cryogéniques, les supports de canalisations traditionnels peuvent créer des ponts thermiques qui réduisent les performances d'isolation. Cet article explique comment les supports de canalisations pré-isolés résolvent les problèmes d'ingénierie courants, améliorent la sécurité opérationnelle et fournissent des solutions de support fiables. Yangzhou Tianshun propose des solutions personnalisées de support de canalisations pré-isolées conçues pour différentes conditions de température, exigences de charge et applications industrielles.

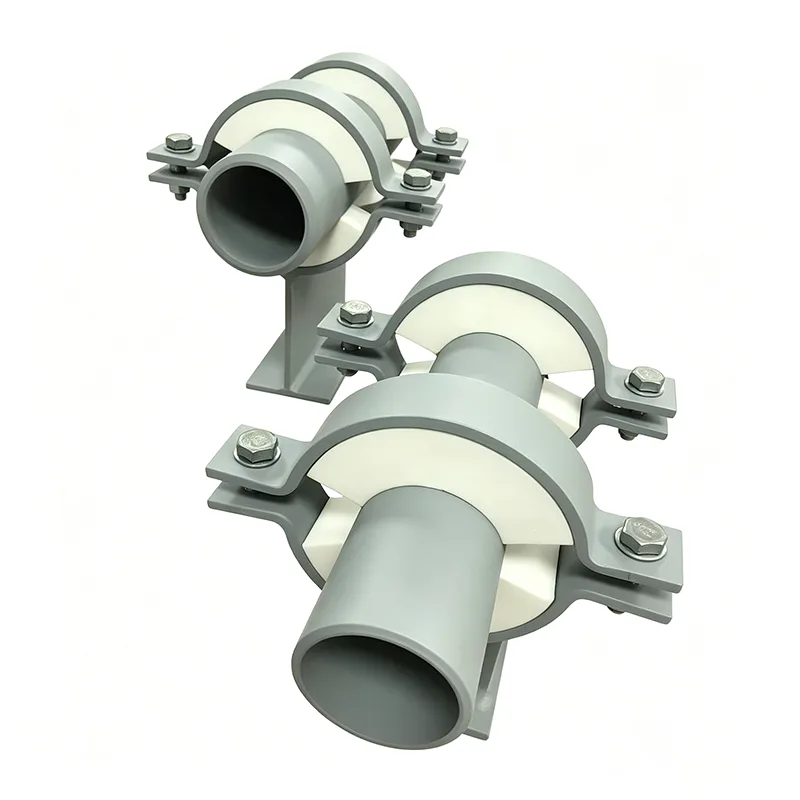

Les supports de canalisations pré-isolés sont des composants de support de canalisation spécialement conçus qui combinent capacité de charge mécanique et protection d'isolation thermique. Contrairement aux sabots ou supports de tuyaux classiques, ces produits comprennent une section d'isolation intégrée entre le tuyau et la structure de support.
Dans de nombreux systèmes de tuyauterie industrielle, une isolation est installée autour des tuyaux pour maintenir la stabilité de la température. Cependant, lorsqu’un support métallique standard entre directement en contact avec la surface du tuyau, il crée un pont thermique. Cette connexion permet un transfert de chaleur indésirable, qui peut entraîner de la condensation, une perte d'énergie, des problèmes de gel ou une corrosion sous l'isolation.
Un support de tuyauterie pré-isolé élimine ce problème en intégrant un bloc isolant haute performance dans la structure de support. La conception permet au pipeline de rester mécaniquement stable tout en conservant des performances d'isolation continues.
Yangzhou Tianshun se spécialise dans la fabrication de solutions de support de canalisations, notamment des supports de canalisations pré-isolés conçus pour le service à froid, les applications cryogéniques et les systèmes industriels à haute température. L'entreprise développe des conceptions personnalisées en fonction des exigences du projet, des températures de fonctionnement, des tailles de tuyaux et des conditions d'installation.
Le principe de fonctionnement des supports de tuyaux pré-isolés repose sur la séparation du chemin de charge structurelle du chemin de conduction thermique. Le support transfère le poids du pipeline tandis que la section isolante minimise le transfert de chaleur entre le tuyau et les structures externes.
| Composant | Fonction |
|---|---|
| Selle ou chaussure en acier | Fournit une résistance mécanique et transfère les charges du pipeline à la structure. |
| Bloc d'isolation | Crée une séparation thermique et réduit le transfert de chaleur. |
| Pare-vapeur | Empêche la pénétration de l'humidité dans les matériaux isolants. |
| Plaque coulissante (en option) | Permet le mouvement du pipeline causé par la dilatation et la contraction thermiques. |
Pour les canalisations froides, la couche isolante empêche la chaleur externe de pénétrer dans le système et réduit les risques de condensation. Pour les canalisations chaudes, il minimise les pertes de chaleur et améliore l'efficacité énergétique.
La structure intégrée réduit également les difficultés d'installation car le support d'isolation arrive sous forme d'assemblage complet plutôt que de nécessiter des travaux d'isolation supplémentaires sur le chantier.
Les systèmes de pipelines industriels connaissent souvent des pannes causées par une conception de support inappropriée. Les supports traditionnels peuvent paraître simples, mais ils peuvent créer de sérieux défis opérationnels au fil du temps.
| Problème courant | Impact sur le réseau de pipelines | Solution de support pré-isolée |
|---|---|---|
| Formation de pont thermique | Transfert de chaleur accru et performances d’isolation réduites | Le bloc isolant intégré sépare le tuyau de la structure |
| Condensation et formation de glace | Risque de corrosion et problèmes de maintenance | Maintient la continuité de l’isolation et empêche l’exposition à l’humidité |
| Perte d'énergie | Des coûts d’exploitation plus élevés | Améliore l'efficacité thermique des canalisations chaudes et froides |
| Dommages à l'isolation | Réparations fréquentes et temps d'arrêt | Fournit une interface de support stable |
Pour les systèmes GNL et cryogéniques, même un petit pont thermique peut affecter considérablement les performances du système. Un support de tuyau pré-isolé correctement conçu garantit que le système d'isolation reste efficace aux emplacements de support critiques.
Le choix du système de support approprié peut influencer la sécurité des pipelines, les exigences de maintenance et les coûts d'exploitation à long terme. Les principaux avantages comprennent :
Les supports de canalisations pré-isolés sont largement utilisés dans les industries où le contrôle de la température et la fiabilité des canalisations sont essentiels.
| Industrie | Exemple d'application |
|---|---|
| Industrie du GNL et cryogénique | Canalisations basse température nécessitant une isolation thermique |
| Production d'énergie | Conduites de vapeur et de processus avec des exigences de température élevées |
| Traitement chimique | Lignes de processus corrosives et sensibles à la température |
| Refroidissement urbain | Réseaux de distribution d'eau glacée |
| Alimentaire et pharmaceutique | Systèmes de tuyauterie propres et à température contrôlée |
Yangzhou Tianshun fournit des produits de support de pipeline pour différents environnements industriels et propose des solutions basées sur les conditions réelles du projet.
La sélection du support approprié nécessite la prise en compte de plusieurs facteurs techniques. Le choix d'un produit inadapté peut entraîner une défaillance de l'isolation ou une contrainte excessive sur le pipeline.
Les paramètres techniques importants incluent généralement la densité d’isolation, la résistance à la compression, la conductivité thermique, le matériau de support et la capacité de charge.
| Paramètre | Considération typique |
|---|---|
| Plage de température | Des conditions cryogéniques aux applications à haute température |
| Matériau isolant | Mousse PU, PIR, laine minérale ou matériaux personnalisés |
| Matériel de soutien | Acier au carbone, acier inoxydable ou alliages spéciaux |
| Exigence de mouvement | Conception de support fixe, coulissant ou guidé |
Yangzhou Tianshun se concentre sur la production de solutions de support de pipeline fiables grâce à des processus de fabrication professionnels et à un contrôle de qualité strict. La société propose des supports de canalisations pré-isolés personnalisés pour répondre à différentes exigences techniques.
Le processus de fabrication comprend l’inspection des matériaux, la fabrication de précision, l’intégration de l’isolation, le contrôle dimensionnel et la vérification finale de la qualité. Chaque support est conçu pour obtenir des performances mécaniques fiables tout en conservant l’efficacité de l’isolation thermique.
Forte d'une vaste expérience dans la fabrication de supports de pipelines, Yangzhou Tianshun dessert des secteurs tels que l'énergie, le traitement chimique, la production d'électricité et la construction industrielle. La société fournit un support technique pour aider ses clients à sélectionner des solutions adaptées aux systèmes de tuyauterie complexes.
Les canalisations froides nécessitent une protection isolante continue. Les supports métalliques traditionnels créent des ponts thermiques pouvant provoquer de la condensation et de la corrosion. Les supports de canalisations pré-isolés maintiennent la continuité de l’isolation et réduisent ces risques.
Oui. Ils conviennent aux canalisations chaudes car ils réduisent le transfert de chaleur et améliorent l'efficacité énergétique. Le matériau isolant peut être sélectionné en fonction des exigences de température de fonctionnement.
Oui. Yangzhou Tianshun propose des solutions personnalisées basées sur la taille des tuyaux, l'épaisseur de l'isolation, les exigences de charge, les conditions de température et les méthodes d'installation.
L'isolation et la structure de support étant intégrées avant la livraison, les équipes d'installation peuvent réduire le travail d'assemblage sur le terrain et améliorer l'efficacité du projet.
Les clients doivent fournir les spécifications des tuyaux, la température de fonctionnement, les exigences d'isolation, le type de support et les conditions de mouvement. Ces informations aident les ingénieurs à concevoir la bonne solution.
Les supports de tuyauterie pré-isolés sont des composants essentiels des systèmes de tuyauterie industrielle modernes car ils résolvent les problèmes causés par les ponts thermiques, les dommages à l'isolation, la condensation et la perte d'énergie. Un système de support correctement conçu améliore la fiabilité du pipeline, réduit les besoins de maintenance et prolonge la durée de vie de l'équipement.
Avec une expérience de fabrication professionnelle et des capacités d'ingénierie personnalisées,Yangzhou Tianshunfournit des solutions fiables de support de canalisations pré-isolées pour les applications industrielles exigeantes dans le monde entier. Si vous avez besoin d'un système de support fiable conçu selon les exigences de votre pipeline, veuillezContactez-nouspour une assistance professionnelle et une solution personnalisée.
