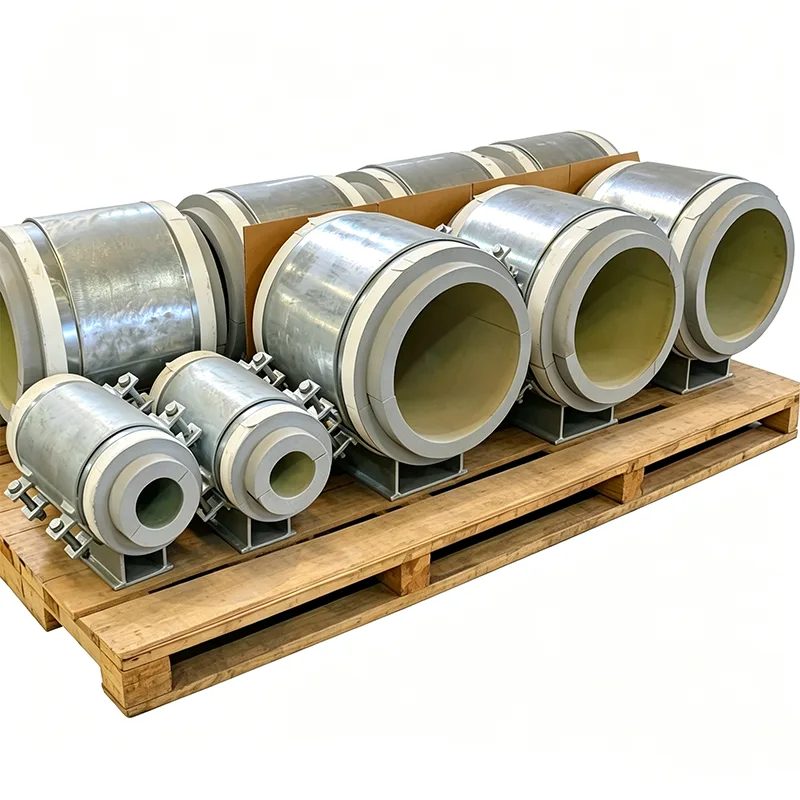

Support de tuyauterie pour service cryogénique

Dans les systèmes de tuyauterie cryogénique, même un petit faux pas dans la conception du support peut entraîner des fractures fragiles, un gain de chaleur excessif ou une charge dangereuse sur l'équipement connecté. À Yangzhou Tianshun, nous concevons des supports de canalisations pour les trains de liquéfaction de GNL, les terminaux de stockage d'éthylène et les unités de séparation d'air depuis 2012. Nous comprenons qu'un support dans ce service n'est pas simplement une pièce d'acier : il s'agit d'un assemblage soigneusement calculé qui doit gérer le retrait à froid, maintenir l'intégrité de l'isolation et rester structurellement solide pendant des décennies.

Une sélection de matériaux qui donne la priorité à la sécurité

Tous nos supports de tuyauterie pour service cryogénique sont fabriqués à partir de matériaux qui conservent leur résistance aux températures de fonctionnement les plus basses. Pour le chemin de charge métallique, nous utilisons généralement des boulons ASTM A320 L7, de l'acier inoxydable 304L ou 316L pour les corps de serrage et de l'acier au carbone à basse température (A350 LF2) lorsque les conditions de conception le permettent. Chaque chaleur de matériau est testée par impact à la température minimale de conception. Les valeurs de l'encoche en V Charpy sont fournies en standard dans votre documentation, et pas seulement sur demande.

Conçu pour le retrait à froid et la variation de charge

Lorsqu'un tuyau de GNL de 30 mètres refroidit de la température ambiante à -162°C, il peut se contracter de plus de 50 mm. Nos ensembles supports sont configurés pour permettre ce mouvement sans induire de contraintes secondaires. Nous proposons :

Plaques coulissantes cryogéniques avec surfaces de tampons imprégnées de PTFE ou de graphite, liées à un bloc isolant porteur qui empêche le transfert de froid vers l'acier de support.

Chaussures froides préréglées qui compensent la contraction thermique, éliminant ainsi les incertitudes lors de l'installation.

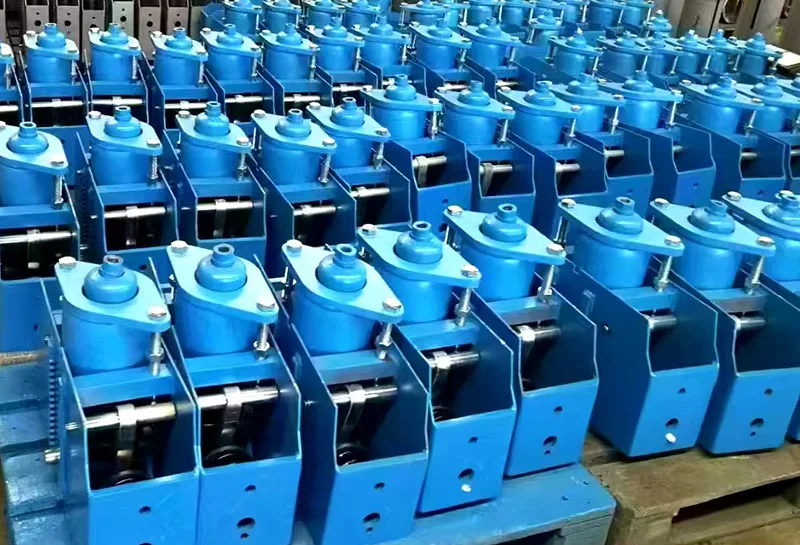

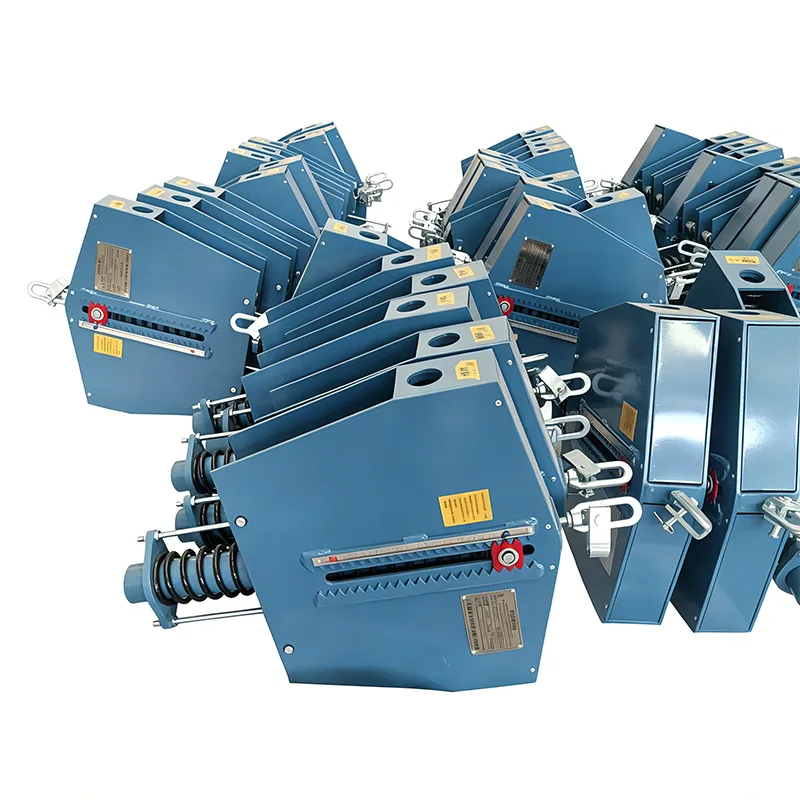

Supports à ressort constants réglés pour maintenir une variation de charge proche de zéro sur toute la plage de mouvement à froid, évitant ainsi les surcharges des buses sur les pompes et compresseurs cryogéniques.

Intégration d'isolation qui empêche la glace et la condensation

Un pare-vapeur fissuré ou un point froid sur un support peut entraîner une formation de glace, une CUI (corrosion sous isolant) et une perte d'énergie. Nos supports sont conçus pour s'intégrer aux systèmes d'isolation PIR (polyisocyanurate) et en verre cellulaire. La section d'isolation porteuse est entièrement encapsulée entre le sabot de tuyau et le support structurel, avec un chemin pare-vapeur continu. Nous pouvons également prédécouper l'isolation secondaire pour qu'elle corresponde à l'épaisseur et aux détails de la gaine de votre entrepreneur en tuyauterie.

Tests et documentation pour une traçabilité complète

Nous effectuons en interne des tests de charge dans des conditions de froid ambiant et simulé pour les assemblages critiques. Une commande de support cryogénique standard de Tianshun comprend :

Certificats de matériaux EN 10204 Type 3.1 avec enregistrements d'impact à basse température.

Rapports de vérification dimensionnelle de l’épaisseur de l’isolation et du décalage des chaussures.

Dossiers de qualification des procédures de soudage (WPAR) lorsqu'un soudage est impliqué.

Test facultatif par un témoin tiers par TÜV, BV ou SGS.

Applications

Terminaux de réception de GNL et usines d’écrêtement des pointes

Stockage et manipulation de l'éthylène, du propylène et de l'ammoniac liquide

Installations de gaz industriels (LOX, LIN, LAR)

Galeries de pipelines cryogéniques et zones de confinement secondaire des réservoirs

Boîtes froides pour la séparation de l'air et le traitement des hydrocarbures

Nos supports cryogéniques sont aujourd'hui en service dans des projets au Moyen-Orient, en Asie du Sud-Est et en Amérique du Nord, fonctionnant de manière fiable dans certaines des conditions thermiques les plus exigeantes.

Pourquoi Tianshun ?

Nous sommes un fabricant spécialisé et non un distributeur généraliste. Notre équipe d'ingénieurs peut prendre les isométriques des contraintes de vos canalisations, identifier chaque emplacement de support froid et proposer un assemblage optimisé qui réduit à la fois le coût des matériaux et le temps d'installation sans compromettre les performances d'isolation. Plus de 70 % de notre activité provient de commandes répétées, résultat direct de la qualité prévisible de chaque expédition.

FAQ

Q : Quelle est la température la plus basse que vos supports cryogéniques peuvent supporter ?

R : Jusqu'à -196 °C (température de l'azote liquide). Pour un service d’hélium liquide, contactez notre équipe d’ingénierie.

Q : Pouvez-vous faire correspondre nos détails de sabot de tuyau et d'isolation existants ?

R : Oui. Nous produisons régulièrement selon des dessins spécifiques au client, y compris des hauteurs de chaussures, des styles de serrage et des épaisseurs d'isolation non standard.

Q : Fournissez-vous le matériau isolant dans le cadre du support ?

R : Oui, nous fournissons l’isolation porteuse (PIR, mousse de verre ou bois) entièrement collée au sabot de tuyau. L'isolation secondaire et le revêtement environnants sont généralement appliqués sur place, mais nous pouvons fournir des kits d'isolation préfabriqués.

Q : Comment éviter la fissuration de l’isolation sous des charges de froid cycliques ?

R : Le bloc porteur est conçu avec une résistance à la compression bien supérieure à la pression d'appui maximale calculée. Nous décalons également les joints dans les isolants multicouches et utilisons des systèmes adhésifs flexibles qui s’adaptent aux mouvements différentiels.

Q : À quelles normes sont conformes vos supports cryogéniques ?

R : Nos conceptions suivent MSS SP-58, ASME B31.3 Chapitre VI (pour le GNL), EN 13480 et les dernières directives GIIGNL. Le marquage CE sous DESP peut être prévu le cas échéant.

Q : Pouvez-vous gérer des délais de livraison courts pour les pièces de rechange d’urgence ?

R : Oui. Nous conservons un stock de plaques coulissantes cryogéniques et de kits de boulons courants. Pour les assemblages entièrement fabriqués, une fabrication express en 7 à 10 jours est possible.
