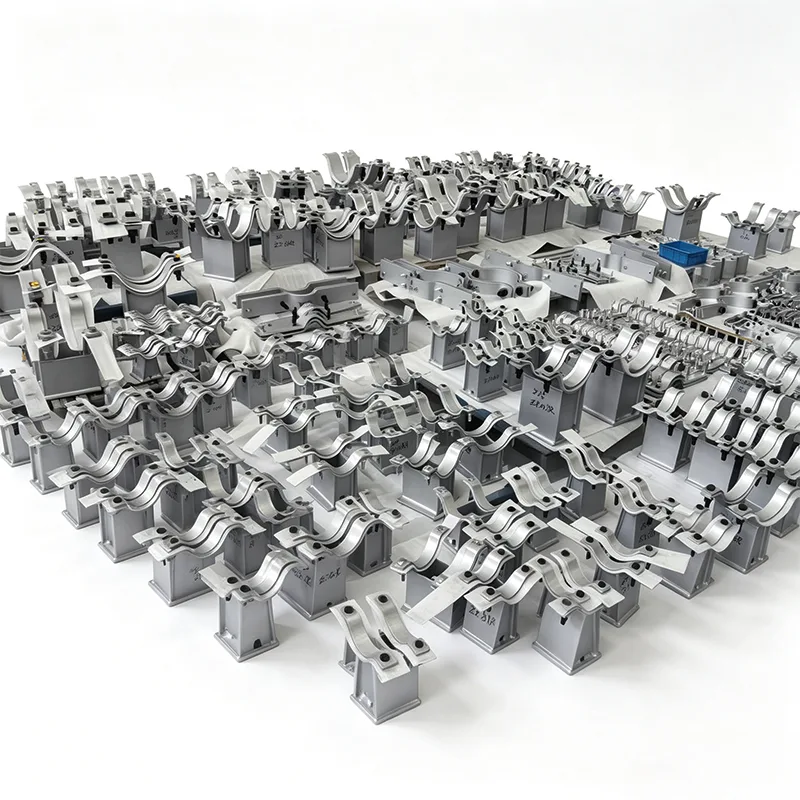

Supports de tuyaux de selle de poteau en acier inoxydable

Lorsqu'un support de tuyauterie doit rester dans une usine côtière chargée de sel, subir des lavages chimiques agressifs ou rester sans entretien pendant des décennies dans une chaîne de traitement stérile, le choix du matériau est primordial. Chez Yangzhou Tianshun, nous concevons et fournissons des systèmes de support de tuyaux depuis 2012, et nos supports de tuyaux de selle en acier inoxydable sont conçus exactement pour ces situations – où l'acier au carbone standard ne tiendra tout simplement pas.

Chaque support de selle de poteau en acier inoxydable que nous expédions reflète 14 années de commentaires directs d'entrepreneurs EPC, d'ingénieurs de maintenance et de propriétaires de projets dans plus de 45 pays. Nous avons appris ce qui fonctionne, ce qui échoue très tôt et comment éliminer les points de défaillance courants bien avant qu'un support ne touche votre canalisation.

Ce que vous obtenez avec une selle de chandelier en acier inoxydable Tianshun

Intégrité matérielle que vous pouvez retracer

Nous usinons les corps de selle et les composants de poteaux à partir de plaques et de barres en acier inoxydable massif 304 (UNS S30400) ou 316L (UNS S31603) – et non d'équivalents moulés. Chaque chaleur de matériau est accompagnée d'un certificat de test en usine EN 10204 3.1, et nous maintenons une traçabilité complète depuis la réception des matières premières jusqu'à l'inspection finale. Pour les projets nécessitant une résistance accrue aux piqûres, des nuances duplex 2205 ou super-austénitiques sont disponibles sur demande.

Forme technique, pas seulement une plaque pliée

Le rayon de la selle est usiné avec précision pour correspondre au diamètre extérieur réel de votre tuyau, généralement de 1" NB jusqu'à 48" NB et plus. Cela élimine les charges ponctuelles qui peuvent se produire avec les supports génériques en forme de V. Sur les lignes chaudes, nous étendons souvent la largeur de la selle et incorporons des plaques coulissantes en PTFE ou en graphite à faible friction directement dans la conception – de sorte que le support travaille avec le mouvement thermique de votre tuyau, et non contre lui.

Conception de poteaux qui rend l'installation prévisible

Le chandelier lui-même – le poteau vertical qui relie la selle à l'acier de construction – est disponible en configurations à hauteur fixe ou réglables. Les poteaux fixes sont généralement constitués d'une seule fabrication soudée composée d'un canal, d'une poutre en H ou d'un tuyau en acier inoxydable, avec une soudure à pénétration complète à la base de la selle. Les conceptions réglables intègrent une tige filetée et un écrou de blocage, permettant un réglage précis de l'élévation lors de l'alignement à chaud sans coupe ni resoudage.

Toutes les soudures porteuses sont réalisées par des soudeurs certifiés selon des procédures qualifiées selon la section IX de l'ASME, avec des cartes de soudure et des NDE (PT ou RT) disponibles selon les besoins. La finition de surface après soudage est décapée et passivée en standard pour restaurer la pleine résistance à la corrosion.

Comment les charges sont gérées

Nous ne supposons pas simplement que « l’acier inoxydable est solide ». Nos ingénieurs internes vérifient chaque ensemble de poteaux pour détecter la combinaison du poids mort vertical, de la poussée de dilatation thermique, des charges éoliennes ou sismiques occasionnelles et de tout soulèvement pouvant se produire lors de changements de direction. Si votre projet a des codes de conception spécifiques (ASME B31.1, B31.3, EN 13480, etc.), nous pouvons fournir l'analyse des contraintes et les données de charge correspondantes. Nous avons expédié des supports conçus pour des charges verticales allant de quelques centaines de Newtons à plus de 300 kN.

Où vous verrez ces supports en service

Au fil des années, nos supports de tuyaux de selle en acier inoxydable sont allés dans des endroits où la défaillance n'est pas une option :

Terminaux de regazéification GNL – Selles 316L en milieu marin à ciel ouvert avec brouillard salin continu.

Boucles pharmaceutiques WFI (eau pour injection) – acier inoxydable 304 avec documentation complète et options de finition électropolie.

Usines d’huiles comestibles et de boissons – supports conçus avec des profils hygiéniques, des crevasses minimes et des matériaux de joint conformes aux normes FDA si nécessaire.

Traitement chimique et stockage de produits caustiques – qualités spécialement sélectionnées pour la résistance à la fissuration par corrosion sous contrainte de chlorure.

Dessus de plate-forme offshore – poteaux réglables permettant le réalignement après tassement structurel, le tout en 316L avec inspection complète par un tiers.

Comment nous assurons que la qualité est réelle

Chaque ensemble de selle de poteau passe par notre laboratoire de tests interne avant d'être publié :

Vérification dimensionnelle par rapport aux dessins de fabrication convenus

PMI (identification positive des matériaux) pour la confirmation de la qualité des pièces en acier inoxydable

Inspection par ressuage ou radiographique des soudures critiques (selon les spécifications du client)

Tests de charge sur demande pour des conceptions nouvelles ou fortement personnalisées

Notre usine est certifiée ISO 9001:2015 et nous avons l'habitude de travailler avec des inspecteurs tiers de SGS, Bureau Veritas, TÜV et des représentants des clients pendant la production et l'inspection finale.

La personnalisation est la norme, pas un supplément

Très peu de projets nécessitent une selle de chandelier en acier inoxydable « catalogue ». La plupart nécessitent des ajustements : différentes dimensions de la plaque de base, des modèles de trous de boulons spécifiques, une hauteur étendue pour dégager l'isolation, un angle d'enroulement de selle particulier, des guides intégrés ou des pinces de maintien. C'est très bien. Nous avons construit notre flux de production autour de commandes personnalisées en petits lots. Envoyez-nous votre fiche technique de canalisation, votre élévation de structure en acier ou un simple croquis, et nos ingénieurs vous renverront une proposition de dessin dans un délai de 2 à 3 jours ouvrables.

Pour les projets comportant des exigences répétitives en matière de racks à tubes, nous pouvons pré-élaborer un calendrier de support complet, identifier les opportunités d'optimisation et réduire le coût total d'installation sans compromettre la conformité au code.

Une dernière note sur la fiabilité

La majorité de nos commandes de supports de tuyaux en acier inoxydable proviennent de clients qui ont déjà installé des supports en acier au carbone chez nous et qui sont revenus spécifiquement pour la mise à niveau de l'acier inoxydable. Lorsque vous avez une spécification de tuyau qui exige que « tous les composants de support mouillés et externes soient résistants à la corrosion », nous comprenons que cela signifie que la selle du poteau fait partie du système – et non une réflexion après coup. Nous le construisons de cette façon, l’inspectons de cette façon et le documentons de cette façon.

Besoin d'un devis ou d'un examen technique rapide ?

Contactez notre équipe d'ingénierie au [e-mail / téléphone] avec la taille de votre tuyau, la hauteur requise et les conditions de charge. Vous recevrez généralement une proposition complète en moins de 24 heures pour les demandes standards. Nous sommes également heureux d’organiser une visite d’usine à Yangzhou – voir comment les selles en acier inoxydable passent de la plaque à l’assemblage final est le meilleur moyen de comprendre la différence qu’apporte un véritable contrôle de fabrication.

FAQ

1. Quelles qualités d'acier inoxydable proposez-vous pour les selles à chandeliers, et comment puis-je savoir si j'achète réellement du 316L ?

Notre stock standard comprend des plaques et des barres 304 (UNS S30400) et 316L (UNS S31603). Pour les environnements riches en chlorures ou offshore, nous recommandons fortement le 316L en raison de sa teneur en molybdène, qui améliore grandement la résistance aux piqûres. Chaque chaleur de matériau que nous recevons est accompagnée d'un certificat de test en usine EN 10204 3.1, et avant tout début de découpe ou de soudage, notre laboratoire interne effectue une PMI (identification positive des matériaux) à l'aide d'un XRF portable sur des nuances d'acier inoxydable. Vous recevrez une copie de ce rapport PMI dans votre dossier de documentation final – pas de devinettes, pas de « faites-moi confiance ».

2. Pouvez-vous fabriquer une selle adaptée à un diamètre extérieur de tuyau ou à une épaisseur d'isolation non standard ?

Oui, c'est une routine pour nous. Vous fournissez le diamètre extérieur réel du tuyau (et le diamètre extérieur de l'isolation si la selle repose sur un tuyau isolé), et nous usinons le rayon de la selle pour qu'il corresponde à cette dimension exacte. Il ne s'agit pas d'une plaque pliée qui « semble proche » : la surface de contact est fraisée au rayon spécifié, généralement avec un angle d'enroulement compris entre 120° et 180° en fonction de la charge et des exigences de retenue latérale. Nous pouvons également étendre la hauteur de la selle pour dégager l’isolation et le revêtement sans aucune découpe sur le terrain.

3. Fournissez-vous des charges nominales et des calculs de contraintes pour les ensembles de poteaux personnalisés ?

Absolument. Notre équipe d’ingénieurs effectue régulièrement des contrôles de charge verticale, de poussée horizontale et de contraintes combinées conformément à ASME B31.1, B31.3 ou au code choisi pour votre projet. Nous soumettrons une feuille de calcul indiquant la vérification du flambage des poteaux, la contrainte d'appui de la plaque de base, la résistance des soudures et la tension/cisaillement des boulons, le cas échéant. Si votre projet nécessite une vérification indépendante, nous n'avons aucun problème à travailler avec votre ingénieur tiers désigné.

4. Quelles normes de soudage et d'inspection suivez-vous pour les supports en acier inoxydable ?

Toutes les soudures porteuses sur les selles de poteaux en acier inoxydable sont effectuées par des soudeurs qualifiés selon WPS qualifié selon la section IX de l'ASME. Le joint typique entre la selle et le chandelier est une soudure à rainure à pleine pénétration, rectifiée en douceur au niveau de la pointe. En fonction de vos spécifications, nous effectuons un ressuage (PT) ou une radiographie (RT) sur les soudures critiques. Après soudage, chaque assemblage en acier inoxydable est décapé et passivé pour éliminer la teinte thermique et restaurer la couche passive d'oxyde de chrome. Vous pouvez voir la différence : une surface argentée uniforme, sans décoloration bleue autour de la zone de soudure.

5. Puis-je obtenir un poteau à hauteur réglable et quelle est la précision du réglage de l'élévation ?

Oui, nous proposons des poteaux réglables filetés avec un dispositif de contre-écrou, couramment utilisés lorsqu'un réglage précis de l'élévation est nécessaire lors d'un alignement à chaud ou lorsque les élévations de l'acier de construction peuvent varier. La plage de réglage typique est de ±25 mm et le filetage fin permet une précision verticale de 1 à 2 mm. Après réglage, le contre-écrou est serré et pointé pour empêcher tout mouvement pendant le fonctionnement. Le trajet de charge complète est mécanique (cisaillement du filetage) et nous dimensionnons la tige en conséquence – sans compter sur la soudure de pointage pour supporter la charge.

6. Vos supports en inox sont-ils adaptés aux environnements hygiéniques ou lavables (alimentaire, pharmaceutique) ?

Oui, et nous avons livré de nombreux lots pour ces applications. Pour des raisons d'hygiène, nous éliminons les surfaces horizontales planes et les crevasses lorsque cela est possible, et nous finissons l'assemblage avec une rugosité de surface minimale de Ra 0,8 μm (32 μin), ou électropoli si spécifié. Nous utilisons également des composés antigrippants conformes à la FDA sur les filetages et évitons la contamination ferritique en gardant tous les outils et surfaces de travail dédiés à l'acier inoxydable. Le dossier de documentation peut inclure des rapports sur la rugosité des surfaces et des certificats de nettoyage détaillés.

7. Quelle documentation vais-je recevoir avec ma commande ?

Un envoi standard comprend :

Rapport d'inspection dimensionnel complet montrant les dimensions réelles par rapport aux dimensions du dessin

Certificats de matériaux EN 10204 3.1 pour toutes les pièces en acier inoxydable

Rapport PMI (pour la vérification de l'alliage)

Carte de soudure et rapports NDE (PT/RT le cas échéant)

Certificat de décapage et passivation

Déclaration de conformité et liste de colisage avec numéros de coulée

Nous pouvons également fournir des recueils de données compilés selon le format spécifique de votre projet. Environ 80 % de nos commandes de support en acier inoxydable incluent désormais au moins un MDR (Manufacturer's Data Record) de base.

8. Quel est un délai de livraison réaliste pour un lot de selles de chandeliers en acier inoxydable personnalisées ?

Pour des quantités de 5 à 50 pièces avec des dimensions personnalisées et un matériau standard 304/316L, notre délai de livraison typique est de 20 à 30 jours ouvrables à compter de l'approbation du dessin. Les commandes plus importantes ou celles nécessitant de l'acier inoxydable duplex peuvent s'étendre jusqu'à 35 à 45 jours. Si vous êtes dans un délai critique, nous pouvons discuter de l’accélération – nous pouvons souvent raccourcir de 5 à 7 jours ouvrables en réservant du matériel et en décalant les équipes, mais nous serons toujours transparents sur ce qui est réalisable sans compromettre la qualité des soudures ou les étapes d’inspection.
