Dans les centrales électriques, les conduites de vapeur principales, les conduites de vapeur de réchauffage à haute température et autres systèmes similaires transportent en continu des fluides dans des conditions de température et de pression élevées, tout en subissant une dilatation thermique allant de plusieurs millimètres à plusieurs dizaines de millimètres. Une fixation rigide convertit ces déplacements en forces de poussée supplémentaires qui sont transmises aux collecteurs de chaudière et aux interfaces de turbine, augmentant ainsi les contraintes sur les joints soudés, les brides et les boîtiers d'équipement.

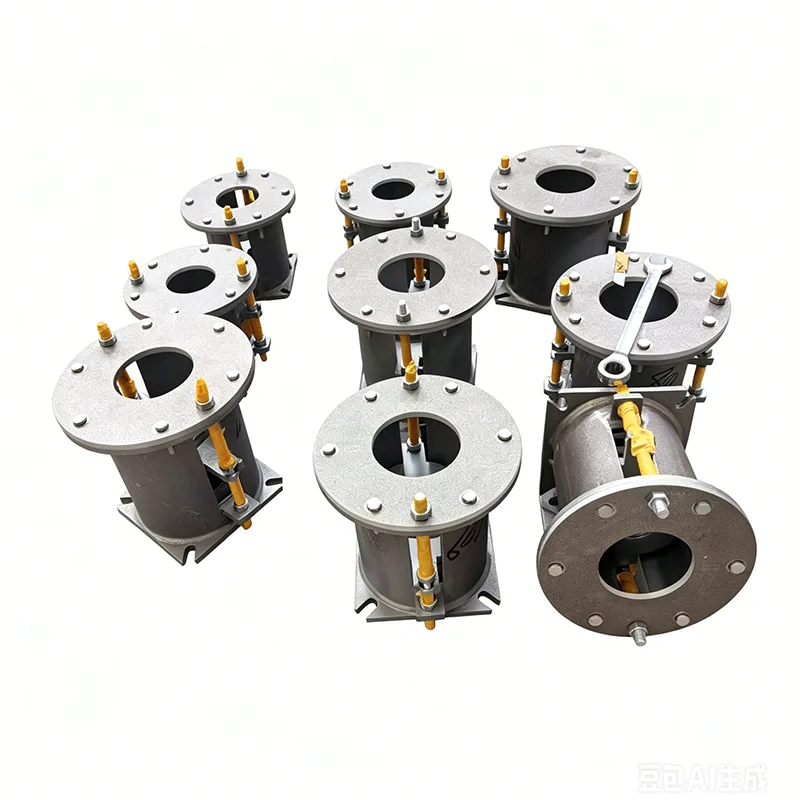

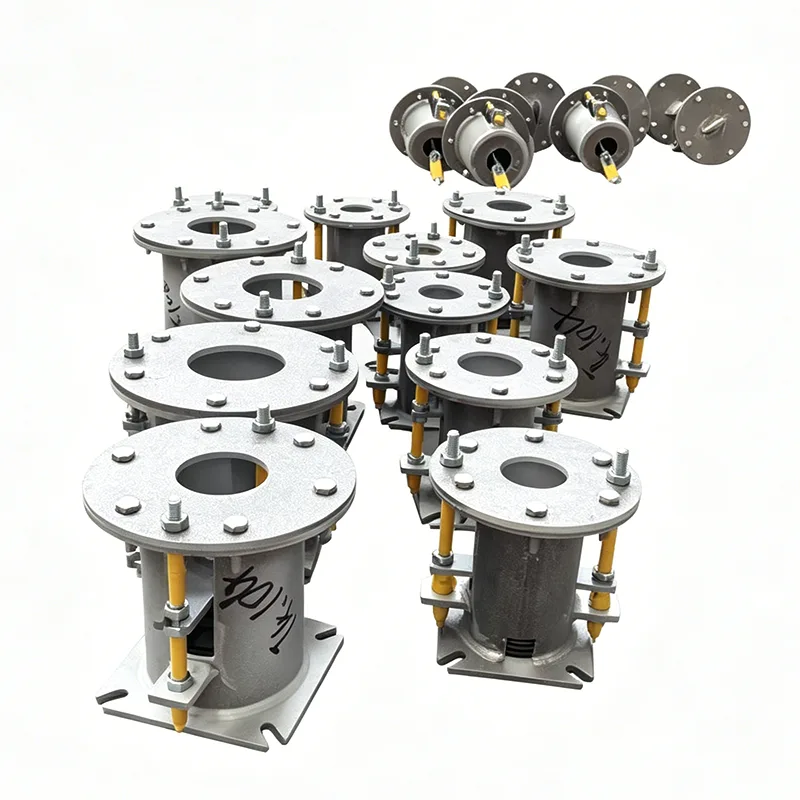

Développé spécifiquement pour ces conditions de fonctionnement par Yangzhou Tianshun Pipeline Technology Co., Ltd., le support à ressort de la centrale électrique compense le déplacement grâce à la charge élastique, maintenant la contrainte du pipeline dans les limites standard admissibles. Ce document explique la philosophie de conception, les performances opérationnelles et l'approche de support technique de ce produit, basées sur les exigences réelles des systèmes de canalisations de vapeur.
La conception des conduites de vapeur suit généralement des codes tels que ASME B31.1, qui exigent que les supports/supports de conduites supportent à la fois le poids mort du pipeline et le poids du fluide sans entraver le déplacement thermique. Si la force de support varie excessivement avec le déplacement, la contrainte locale du système de tuyauterie peut dépasser les valeurs admissibles, obligeant à des ajustements sur site, voire à des retouches.
De plus, les interfaces turbine-chaudière ont généralement des limites admissibles très strictes en matière de forces et de moments. Des solutions de support inappropriées peuvent réduire considérablement la durée de vie des principales interfaces des équipements. Cela nécessite que les produits de support/suspension fournissent des forces de support stables et prévisibles dans la course spécifiée, tout en offrant une marge d'ajustement suffisante pour s'adapter aux écarts sur site.
Les supports à ressort pour centrale électrique sont disponibles en deux configurations : ressort variable et ressort à force constante, sélectionnés en fonction des résultats de l'analyse des contraintes du pipeline. Les unités à ressort variable supportent une charge avec une rigidité linéaire, tandis que les unités à force constante utilisent un mécanisme à ressort primaire et secondaire pour contrôler le taux de variation de la force de support à moins de 5 % tout au long de la course de travail, fournissant ainsi un support presque constant au système de tuyauterie de l'état froid à l'état chaud.
Les éléments à ressort sont fabriqués à partir d'aciers à ressorts alliés, notamment 60Si2Mn et 50CrVA. Les composants structurels peuvent être fabriqués en acier au carbone, en acier résistant à la chaleur ou en acier inoxydable. La plage globale d'application de température s'étend de -196°C à +650°C, correspondant à tous les états thermiques des conduites de vapeur, du réchauffement à basse température au fonctionnement à pleine charge.
Chaque support de ressort de centrale électrique est soumis à des tests de compression sur toute la course avec enregistrement de la courbe de rigidité avant expédition. Le boîtier est équipé d'une plaque signalétique de déplacement de charge et d'un dispositif de verrouillage d'installation. L'installation sur site nécessite uniquement un montage à froid ; retirez simplement la goupille de verrouillage une fois la température du pipeline augmentée, et le support/support entre en état de fonctionnement sans soudure sur site ni ajustements complexes.
Des erreurs cumulatives dans l’élévation des fondations et la coupe des sections de tuyaux sont inévitables lors de l’installation des conduites de vapeur. La plage de réglage précis de la hauteur fournie par les supports à ressorts Power Plant absorbe ces écarts, empêchant ainsi toute liaison rigide. Les unités à ressort à force constante sont généralement équipées de mécanismes de réglage auxiliaires à vis ou hydrauliques, permettant une opération par une seule personne, même sur des canalisations robustes de grand diamètre.
Lors d'un fonctionnement à long terme, la conception du ressort anti-relaxation et les traitements de surface (galvanisation à chaud ou revêtement Dacromet) maintiennent des performances de support stables. Dans plusieurs projets de centrales électriques à l'étranger, plus de 70 % des commandes ultérieures de supports/suspensions proviennent de clients existants. Ce taux de réachat élevé valide indirectement la performance à long terme de nos produits.
Dans la zone de la chaudière, des supports à ressort pour centrale électrique sont installés sur les sections verticales et horizontales des conduits de vapeur principaux, des canalisations de sortie du surchauffeur et des canalisations de vapeur de réchauffage. Ils absorbent la dilatation thermique vers le haut, empêchant ainsi les contraintes excessives au niveau des connexions des buses du collecteur.
À proximité de la turbine, les supports/supports à ressort sur les sections de canalisation de vapeur à haute température proches des vannes de vapeur principales et des vannes de régulation réduisent les forces et les moments des composants, aidant ainsi à maintenir l'alignement de l'arbre. Bien que les canalisations d'eau d'alimentation et d'eau de températion fonctionnent à des températures plus basses, elles subissent toujours des différences de température de démarrage et d'arrêt significatives. Les supports élastiques maintiennent la pente du pipeline et réduisent le risque de cavitation.
Dans ces applications, les supports/suspensions sont souvent combinés avec des amortisseurs, des supports de limite et d'autres composants pour former une solution de retenue flexible complète pour un système de tuyauterie.
Dès la phase de sélection, notre équipe technique reçoit des rapports d'analyse des contraintes du système de tuyauterie, calcule la charge de conception et le déplacement pour chaque point d'appui, recommande les types de supports à ressorts et les constantes de ressort appropriés pour les centrales électriques, et fournit des conseils d'installation détaillés.
Notre usine maintient une chaîne complète de contrôle de qualité depuis la réinspection entrante du fil à ressort, les tests de dureté après traitement thermique jusqu'aux tests de rigidité du produit fini. Les enregistrements de processus pertinents et les documents sur la qualité des matériaux peuvent être fournis conformément aux normes telles que ASME et CE. Pour les îlots nucléaires conventionnels et autres projets à exigences élevées, des rapports d'essais de qualification des fonctions de support et des documents de traçabilité supplémentaires peuvent être fournis.
Si vous avez des exigences en matière de support pour les canalisations de vapeur, veuillez fournir des dessins de disposition des canalisations et des données sur les contraintes. Nous fournirons une solution de configuration spécifique Power Plant Spring Support plutôt qu'une liste de modèles génériques. En tirant parti des 14 années d'expérience de Yangzhou Tianshun en matière de pipeline et de données de projets provenant de 45 pays à travers le monde, nous pouvons vous aider à contrôler les coûts globaux d'approvisionnement et d'installation tout en garantissant la sécurité de votre système de vapeur.
