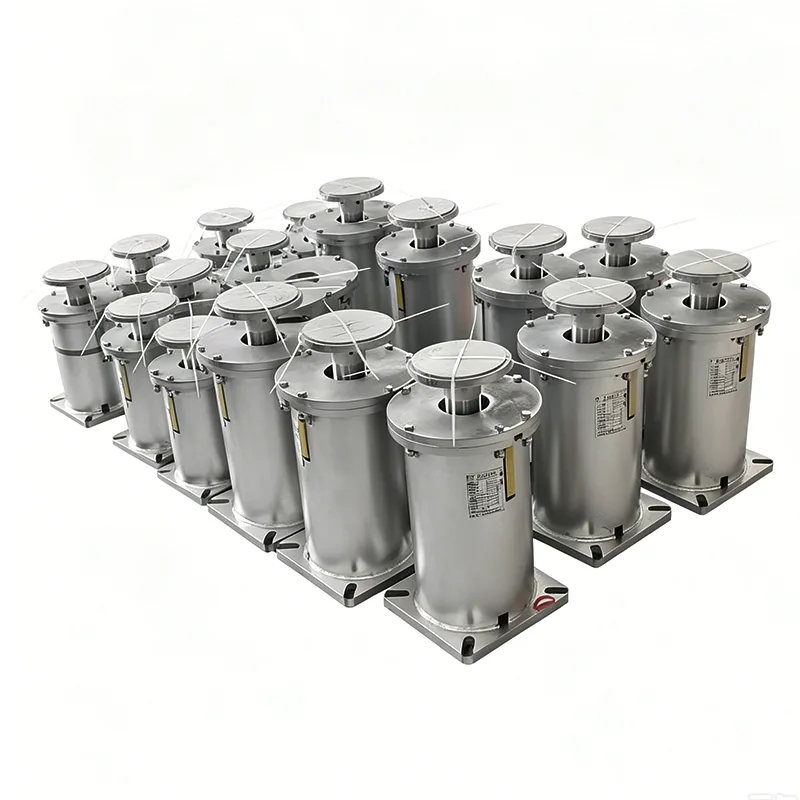

Le support à ressort de type F est un support à ressort suspendu standard développé par Yangzhou Tianshun Pipeline sur la base de 14 années d'expérience dans l'industrie. Il s'agit également de l'un des modèles de support à ressort les plus largement utilisés dans le domaine mondial des pipelines industriels. Depuis le lancement de la production en 2012, nous avons fabriqué plus de 2 millions de cintres à ressort de type F, exportés vers 45 pays et régions, et servi plus de 300 projets industriels à grande échelle dans le monde. Ce modèle est conçu en totale conformité avec les normes internationalement acceptées et atteint une interchangeabilité à 100 % avec les produits du même modèle des principaux fabricants mondiaux.
Cette figure montre la courbe de performance de charge-déplacement d'un support/suspension à ressort variable, y compris les paramètres clés de charge et de déplacement pour vérifier la précision de charge et la fiabilité opérationnelle du produit.
Chaque unité est soumise à un étalonnage de charge et à des tests de performances avant expédition. L'écart de charge de réglage est contrôlé à ± 5 %, conformément à la norme internationale ANSI/MSS‑SP‑58‑2018 ainsi qu'à NB/T47039‑2013.
Les produits répondent aux exigences techniques des systèmes de tuyauterie électriques, pétrochimiques et autres systèmes de tuyauterie industriels. Selon MSS‑SP‑58‑2018, la variabilité de charge maximale autorisée pour les unités à ressorts variables ne doit pas dépasser 25 % de la charge chaude de fonctionnement sur la course de travail complète.
Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.
Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.
Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.
Le support à ressort de type F est strictement conçu et fabriqué conformément aux normes internationales suivantes pour garantir sa polyvalence et sa compatibilité mondiale :
▶ ANSI/HG 20644-1998 Supports et supports à ressorts variables
▶ GB/T 17116.1-2018 Supports et supports de tuyaux - Partie 1 : Spécifications techniques
▶ Tuyauterie de processus ASME B31.3
▶ Supports à ressort pour tuyaux DIN 2545
▶ API RP 551 Conception et installation de supports et de supports de tuyaux
Tous les produits ont passé la certification du système de gestion de la qualité ISO 9001 : 2015, et des documents de certification tiers tels que CE et API peuvent être fournis sur demande.
Le support à ressort de type F adopte une conception de structure suspendue supérieure, reliée à la structure du bâtiment via l'oreille de levage supérieure et au pipeline via la tige de suspension inférieure. Lorsque le pipeline subit un déplacement thermique vertical, le ressort se dilate et se contracte en conséquence, ajustant automatiquement la force de support et transmettant uniformément la charge du pipeline à la structure pour éviter la concentration des contraintes.
▶ Boîtier supérieur : estampé à partir d'une plaque d'acier Q345B
▶ Ressort hélicoïdal cylindrique : fabriqué à partir d'acier à ressort en alliage 60Si2MnA
▶ Plaque indicatrice de charge : clairement marquée avec des échelles de charge et de déplacement
▶ Tige à vis de réglage : disponible dans les spécifications M16-M36 pour le réglage de la charge sur site
▶ Cosses de connexion supérieures et inférieures : fabriquées par forgeage pour une plus grande résistance
▶ Écrous de blocage : conception anti-desserrage à double écrou
|
Modèle |
Plage de charge (kN) |
Déflexion (mm) |
Rigidité du ressort (N/mm) |
Plage de réglage (mm) |
|
F-05 |
0,1-0,5 |
50 |
10 |
±25 |
|
F-10 |
0,5-1,0 |
50 |
20 |
±25 |
|
F-20 |
1.0-2.0 |
50 |
40 |
±25 |
|
F-30 |
2.0-3.0 |
80 |
37.5 |
±40 |
|
F-50 |
3.0-5.0 |
80 |
62.5 |
±40 |
|
F-80 |
5.0-8.0 |
100 |
80 |
±50 |
|
F-120 |
8,0-12,0 |
120 |
100 |
±60 |
|
F-160 |
12,0-16,0 |
150 |
106.7 |
±75 |
|
F-200 |
16,0-20,0 |
200 |
100 |
±100 |
|
Indice de performance |
Exigence de la norme nationale |
Valeur mesurée du cintre à ressort Tianshun de type F |
|
Erreur de chargement |
≤±10 % |
≤±5% |
|
Déformation permanente du ressort |
≤0,5% |
≤0,2% |
|
Vie en fatigue |
≥50 000 cycles |
≥100 000 cycles |
|
Épaisseur du revêtement de surface |
≥60μm |
≥120μm |
|
Résistance des joints de soudure |
Pas inférieur au métal de base |
110 % de la résistance du métal de base |
Les données ci-dessus proviennent de dossiers d'inspection complets à 100 % du laboratoire de l'entreprise. Chaque produit est soumis à des tests de charge stricts et à un étalonnage de déplacement avant expédition.
Systèmes de canalisations vapeur-eau dans les centrales électriques
Pipelines de traitement dans l'industrie pétrochimique
Réseaux de canalisations de chauffage central urbain
Gazoducs de transport de gaz naturel
Pipelines pharmaceutiques et agroalimentaires
Pipelines d'installations industrielles générales
Suspension à cosse unique : convient aux pipelines simples
Suspension à double ergot : adaptée aux pipelines à forte charge
Installation parallèle : convient aux pipelines à charge ultra-lourde
Nous avons établi un système de traçabilité complet du processus, des matières premières aux produits finis, pour garantir la qualité stable de chaque cintre à ressort de type F :
Tous les produits sont soumis à des tests internes complets avant expédition.
Les tests internes comprennent : l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT (le cas échéant), les tests de charge de ressort (avec courbes charge-déplacement) et la mesure de l'épaisseur du revêtement.
Des rapports de tests en usine (FTR) et des rapports de tests de matériaux (MTR) sont fournis.
Les tests internes ne constituent pas des tests tiers accrédités par ILAC. Des tests en présence de tiers ou des tests en laboratoire sont disponibles en tant que service distinct et facultatif.
Services d'inspection tiers facultatifs (cités séparément) :
1. Essais de matériaux : analyse de la composition chimique, essais de traction, essais d'impact Charpy à basse température et essais de dureté.
2. CND de soudure : test de particules magnétiques (MT), test de ressuage (PT), test par ultrasons (UT) et test radiographique (RT).
3. Tests de performance de charge du ressort, y compris les courbes charge-déplacement.
4. Inspection de protection contre la corrosion par galvanisation à chaud/revêtement époxy.
5. Tests en présence de témoins, surveillance de l'usine et inspection avant expédition (PSI).
La précision de la charge de nos produits, nos normes de test et nos systèmes de documentation sont comparés au système international de support de tuyaux LISEGA. Contrairement aux fabricants nationaux standards qui fournissent uniquement le produit lui-même, nous fournissons une courbe charge-déplacement avec chaque unité de ressort ; nous facilitons également les tests SGS tiers et les inspections devant témoin, et prenons en charge l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.
▶ Livraison rapide : les modèles standards sont en stock et peuvent être expédiés sous 72 heures.
▶ Support de sélection : une analyse gratuite des contraintes du pipeline et un calcul de sélection de support/suspension sont fournis.
▶ Service de personnalisation : les dimensions de connexion et les méthodes de traitement de surface peuvent être ajustées en fonction des exigences du client.
▶ Service sur site : des ingénieurs professionnels sont envoyés pour guider l'installation et la mise en service.
▶ Service de garantie : période de garantie de 12 mois avec réparation ou remplacement gratuit des produits défectueux pendant la période de garantie.
Pour plus de détails techniques sur le support à ressort de type F ou pour obtenir un devis, veuillez contacter notre équipe commerciale.
Q : Le support à ressort de type F peut-il être échangé avec des produits du même modèle provenant d'autres fabricants ?
R : Oui. Nos produits sont strictement conçus et fabriqués conformément aux normes internationales. Les dimensions d'installation et les paramètres de performance sont entièrement compatibles avec les mêmes modèles de produits des principaux fabricants mondiaux et peuvent être directement remplacés pour utilisation.
Q : Quelle est la température de fonctionnement maximale de ce produit ?
R : La plage de températures de fonctionnement des produits standard est de -20 ℃ à +450 ℃. Pour des conditions de température supérieure à 450 ℃, nous pouvons fournir des modèles spéciaux utilisant de l'acier à ressort résistant aux hautes températures.
Q : Pouvez-vous fournir un traitement de surface par galvanisation à chaud ?
R : Oui. En plus du revêtement de peinture standard, nous proposons également diverses méthodes de traitement de surface telles que la galvanisation à chaud et le revêtement en poudre pour s'adapter aux différents environnements corrosifs.
