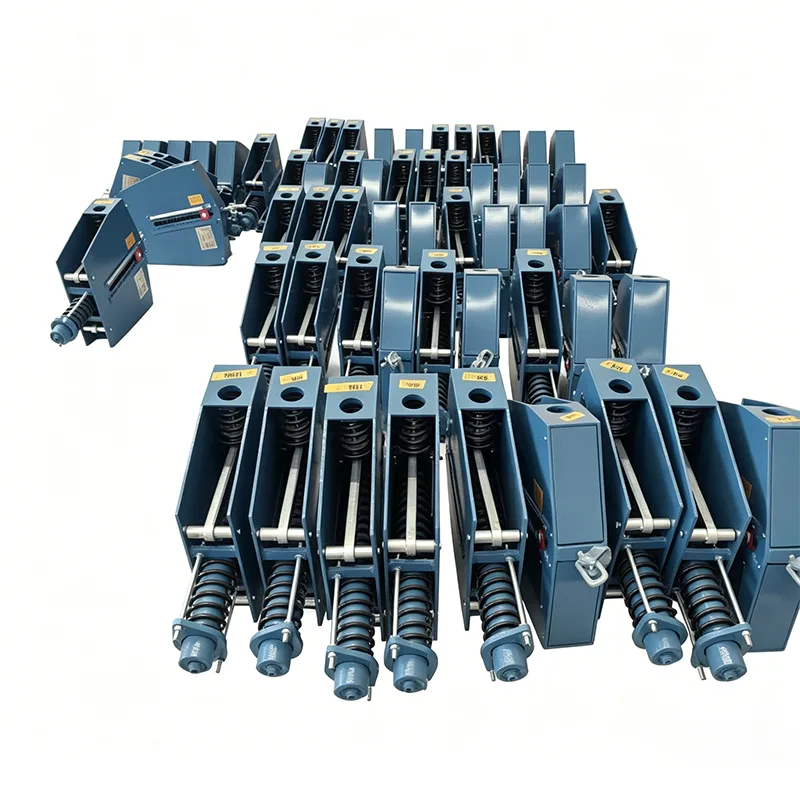

Support à ressort constant pour centrale thermique

Fondée en 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. possède 14 ans d'expertise approfondie dans les solutions de support de pipelines pour l'industrie électrique, avec des produits destinés à des dizaines de projets de centrales électriques nationales. Notre support à ressort constant pour centrale thermique est un produit spécialisé développé en stricte conformité avec la série DL/T de normes de l'industrie électrique. Spécialement optimisé pour les caractéristiques de fonctionnement continu à haute température, haute pression et à cycle long des centrales thermiques, il constitue le composant de support principal des quatre principaux systèmes de canalisations des centrales électriques.

Exigences uniques du support des pipelines de centrales thermiques

Comparés aux canalisations industrielles ordinaires, les systèmes de canalisations des centrales thermiques fonctionnent dans des conditions beaucoup plus difficiles :

▶ Haute température et pression : conduites de vapeur principales à 540 ℃ ~ 620 ℃, pression 16 MPa ~ 35 MPa

▶  Grand déplacement thermique : le déplacement vertical des principales canalisations de vapeur peut atteindre 300 ~ 500 mm

▶  Charges lourdes : pipelines à paroi épaisse de grand diamètre, charge à un seul point de levage de 50 à 300 tonnes

▶ Exigences élevées de fonctionnement continu : heures de fonctionnement annuelles de l'unité ≥ 7 500 heures, avec d'énormes pertes d'arrêt

▶  Sensible à la poussée des équipements : exigences extrêmement strictes en matière de poussée des canalisations aux entrées et sorties des turbines à vapeur

▶  Niveau de sécurité élevé : classifié comme canalisations sous pression, avec des responsabilités de sécurité importantes

Les supports à ressorts constants ordinaires ne peuvent pas répondre pleinement à ces exigences, ce qui rend essentiel le support à ressorts constants dédié aux centrales thermiques.

Spécifications techniques du produit

Exigences des normes de l’industrie électrique

Les supports et supports pour centrales thermiques doivent être conformes aux normes suivantes de l'industrie électrique :

Le support à ressort constant pour centrale thermique répond pleinement à toutes les exigences standard ci-dessus, et les documents de livraison en usine peuvent être directement utilisés pour la supervision et l'acceptation de la qualité de la centrale électrique.

Guide de sélection du système de centrale électrique

5 conceptions optimisées pour les conditions de travail des centrales électriques

Optimisation de l'adaptation à haute température

Les ressorts utilisent de l'acier à ressorts 60Si2CrVA résistant aux hautes températures, réduisant le taux de relaxation des contraintes de 50 % à 400 ℃.

Les pièces à haute température adoptent un acier résistant à la chaleur 12Cr1MoV pour éviter le fluage à haute température

Équipé de sabots d'isolation thermique pour bloquer le transfert de chaleur des canalisations vers les ressorts.

Température de fonctionnement du ressort contrôlée en dessous de 120 ℃ pour garantir la stabilité des performances à long terme

Optimisation de la protection de l'interface de la turbine à vapeur

Constance améliorée à ≤ ± 4 %, minimisant la poussée sur les turbines à vapeur

Calibré pour des conditions de travail froides et chaudes avant la livraison

Indication de déplacement précise à 1 mm pour une surveillance pratique du fonctionnement

Courbes charge-déplacement disponibles pour prendre en charge l'analyse des contraintes des pipelines

Optimisation de la fiabilité des opérations à long cycle

Surface de came avec traitement de trempe et carburation à haute fréquence, durée de vie 5 fois plus longue

Arbres à broches avec bagues autolubrifiantes, conception sans entretien

Tous les boulons avec mesures anti-desserrage, pas de desserrage sous vibration

Indice anticorrosion de niveau C4, adapté aux environnements extérieurs des centrales électriques

Optimisation du confort d’installation et de mise en service

Calibré avec précision en fonction des charges de l'institut de conception avant la livraison, installation directe sur site

Équipé d'un outil de déverrouillage spécial, déverrouillage en un clic après l'installation

Mécanisme de réglage de charge externe, permettant un réglage précis en ligne pendant le fonctionnement

Marquages ​​de déplacement clairs pour une observation facile par le personnel d'inspection de la centrale électrique

Conception de redondance de sécurité

Limites mécaniques supérieures et inférieures pour éviter les dommages dus à une course excessive

Facteur de sécurité de la tige de suspension ≥ 5 fois, éliminant le risque de fracture

Dispositif de protection contre la rupture du ressort, assurant un support sûr même dans des conditions extrêmes

Marquages ​​d'avertissement de surcharge pour inciter les opérateurs à une manipulation rapide

Expérience en exploitation et maintenance de centrales électriques (14 ans de résumé de l'industrie)

Problèmes courants et mesures préventives

Points clés de l’inspection des centrales électriques (recommandé tous les trimestres)

Vérifier la position de l'indicateur de déplacement et comparer avec les enregistrements historiques

Vérifiez que tous les boulons de verrouillage ont été retirés

Inspecter les tiges de suspension et les arbres de goupilles pour déceler toute déformation et fissure.

Vérifier les soudures pour déceler des fissures

Inspecter l’intégrité du revêtement anticorrosion

Enregistrer les données d'exploitation et établir un grand livre de support/suspension

Avec un entretien approprié, le support à ressort constant de la centrale thermique a une durée de vie de plus de 20 ans, correspondant à la durée de vie de l'équipement principal de la centrale électrique.

Livraison et service de projets de centrales électriques

Ensemble de documents d'usine de normes de livraison de projets de centrale électrique (répondant aux exigences de supervision de la qualité des centrales électriques) :

Certificat de qualification du produit

Certificats de qualité des matériaux

Rapports de tests de printemps

Courbes complètes de test de charge de la machine

Manuel d'installation et d'utilisation

Dossiers d'inspection d'usine

Service sur place :

Personnel technique sur place Divulgation technique

Conseils d'installation et mise en service

Soutenir l’opération d’essai en coupe de la centrale électrique

Escorte pour l'opération d'essai de l'unité de 168 heures

Historique du projet de centrale électrique

A servi plus de 30 projets de centrales électriques nationales, dont des unités de 300 MW, 600 MW et 1 000 MW

Fourniture de supports pour quatre pipelines majeurs d'une unité ultra-supercritique de 1 000 MW

Remplacement de plus de 200 supports/suspensions dans un projet de rénovation de centrale thermique

Aucune plainte de qualité pendant des années consécutives, taux de réachat élevé auprès des centrales électriques

Engagement de service après-vente

Garantie produit de 3 ans, réparation et remplacement gratuits pendant la période de garantie

Réponse 24 heures sur 24 aux problèmes d'urgence de la centrale électrique, assistance sur site dans les 48 heures

Consultation technique à vie et fourniture de pièces de rechange

Service annuel d’inspection de support/cintre disponible

Le support à ressort constant pour centrale thermique est le choix de support fiable pour les canalisations à haute température et haute pression dans les centrales thermiques. Avec 14 ans d'expérience approfondie dans le secteur de l'énergie, nous comprenons parfaitement les conditions de travail des centrales électriques et les exigences standard, garantissant ainsi un fonctionnement sûr et stable de l'unité avec des produits et services professionnels.
