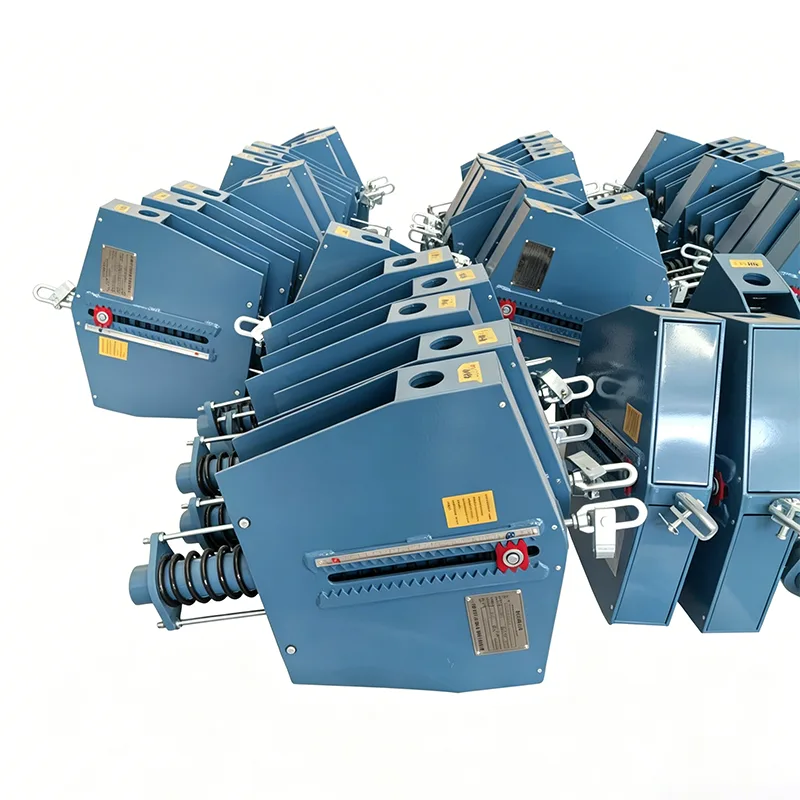

Dans les réseaux de gazoducs de gaz naturel, de GNL, d’hydrogène et d’énergie traditionnels, les systèmes de gazoducs couvrent souvent des environnements géographiques complexes et résistent à de fortes dilatations et contractions thermiques. Forte de 14 années d'accumulation technique dans la technologie de support de pipeline, Yangzhou Tianshun Pipeline Technology Co., Ltd. a spécialement développé le support à ressort constant pour pipeline d'énergie pour les scénarios de transmission d'énergie. Ce produit adopte un mécanisme d'équilibre de moment de précision pour garantir que la charge de support reste constante lorsque le pipeline subit un déplacement vertical de grande portée. Cette fonctionnalité évite efficacement les contraintes supplémentaires causées par le transfert de charge vers des équipements sensibles tels que les vannes et les compresseurs, et constitue un élément clé garantissant le fonctionnement sûr et stable des réseaux de pipelines d'énergie longue distance.
| Tableau des spécifications des cintres à ressort constant | Exemple |
| Modèle / Série | PH, LH, CA, CS, TH |
| Capacité de charge (fonctionnement) | 0,1 kN - 500 kN |
| Voyage total | 50 mm, 100 mm, 200 mm, 400 mm |
| Voyage réel | Jusqu'à 600 mm |
| Écart de charge (tolérance) | ±5 % (Standard) / ±3 % (Haute Préc.) |
| Position d'installation | Horizontale/Verticale |
| Finition du boîtier | Galvanisé à chaud / époxy |
| Température de fonctionnement. | -20°C à +80°C (ambiante) |
| Matériau de la bobine de ressort | 60Si2Mn / 50CrVA |
| Plage de réglage de la charge | ±10 % (réglage sur site) |
Dans la construction et l'exploitation réelles de pipelines d'énergie, la conception du support à ressort constant pour pipelines d'énergie répond pleinement aux problèmes de la construction sur site et de la maintenance ultérieure :
Verrouillage à froid et installation rapide : avant la livraison, le ressort est précomprimé et verrouillé en position d'installation à froid conformément au rapport de calcul des contraintes du système de canalisation. Sur site, seul un simple réglage précis du filetage et une fixation d'enracinement sont nécessaires pour atteindre l'état de contrainte conçu, raccourcissant considérablement la période de construction des galeries de tuyaux.
Surveillance visualisée du fonctionnement : équipé de plaques indicatrices de déplacement externes de haute précision et d'échelles de charge, le personnel d'exploitation et de maintenance peut juger intuitivement si le pipeline est dans la position de travail conçue lors de l'inspection quotidienne sans démonter la coque, facilitant ainsi la détection rapide du tassement du pipeline ou d'une déformation anormale.
Méthodes d'enracinement flexibles : Une variété de solutions de connexion de racine sont fournies (telles que des plaques simples soudées, des cerceaux, des connecteurs de structure en acier, etc.), qui peuvent obtenir un enracinement stable, que ce soit pour des galeries de canalisations aériennes, des ponts de canalisations traversant des rivières ou des carrosseries d'équipement.
En tant que ligne de défense de sécurité de l'infrastructure énergétique, l'ensemble du processus de production du support à ressort constant pour pipeline d'énergie suit des normes de contrôle de qualité strictes :
Essais non destructifs : toutes les soudures porteuses et les principaux composants soumis à des contraintes sont soumis à une inspection d'apparence et à des essais non destructifs (essais radiographiques/ultrasons) conformément aux normes nationales pertinentes pour garantir une résistance structurelle à toute épreuve.
Vérification de la durée de vie en fatigue : les composants du ressort sont soumis à des tests de fatigue stricts et à des processus de traitement thermique pour garantir qu'aucune déformation plastique ou fracture ne se produit pendant des centaines de milliers de cycles thermiques alternatifs.
Verrouillage et protection en usine : chaque unité est équipée d'une goupille de positionnement avant la livraison, verrouillant le levier en position de travail à froid pour éviter d'endommager le ressort causé par un déplacement accidentel pendant le transport et le levage.
Expérience approfondie en matière de projets énergétiques : les produits fonctionnent de manière stable dans les terminaux GNL, les pipelines de transport longue distance de gaz naturel et les projets de raffinage dans plus de 40 pays à travers le monde, résistant aux tests de climats extrêmes et de conditions de travail complexes.
Assistance technique complète : nous fournissons des services techniques complets depuis l'analyse des contraintes du pipeline (simulation CAESAR II), le calcul de sélection du type jusqu'aux conseils d'installation sur site, garantissant que chaque support correspond précisément aux conditions de travail.
Livraison fiable de la chaîne d'approvisionnement : en nous appuyant sur des lignes de production automatisées et des équipements de test complets sur notre base du Jiangsu, nous garantissons une livraison à temps et de haute qualité des matériaux pour les projets énergétiques à grande échelle.
Prise en charge du cycle de vie complet : nous établissons des dossiers de projet exclusifs et fournissons une évaluation de l'état, une réinitialisation de la charge et des conseils de remplacement pendant la maintenance à l'arrêt, réduisant ainsi les risques d'exploitation et de maintenance des réseaux de pipelines.
