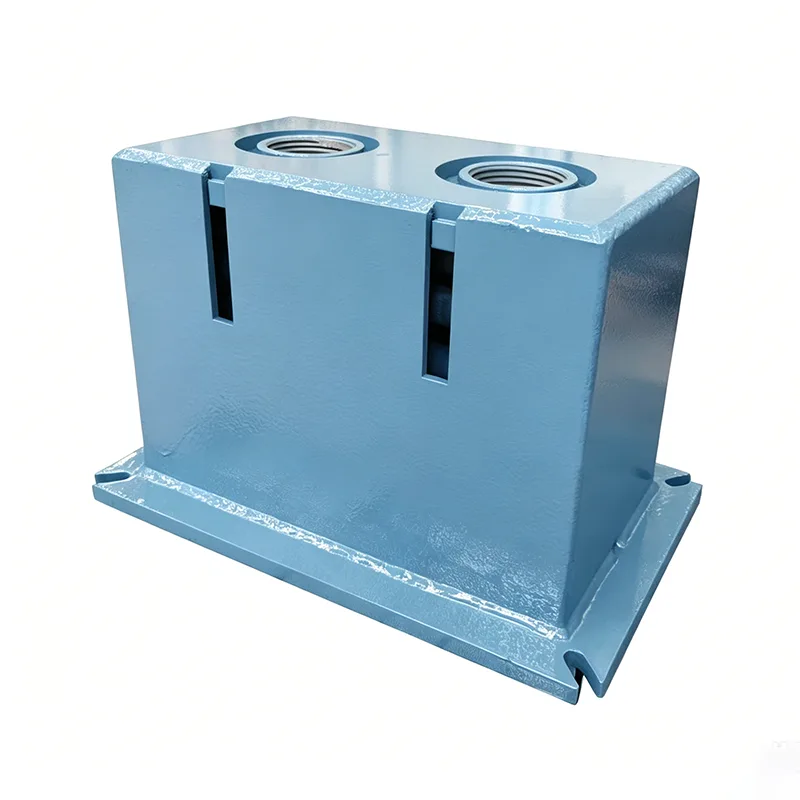

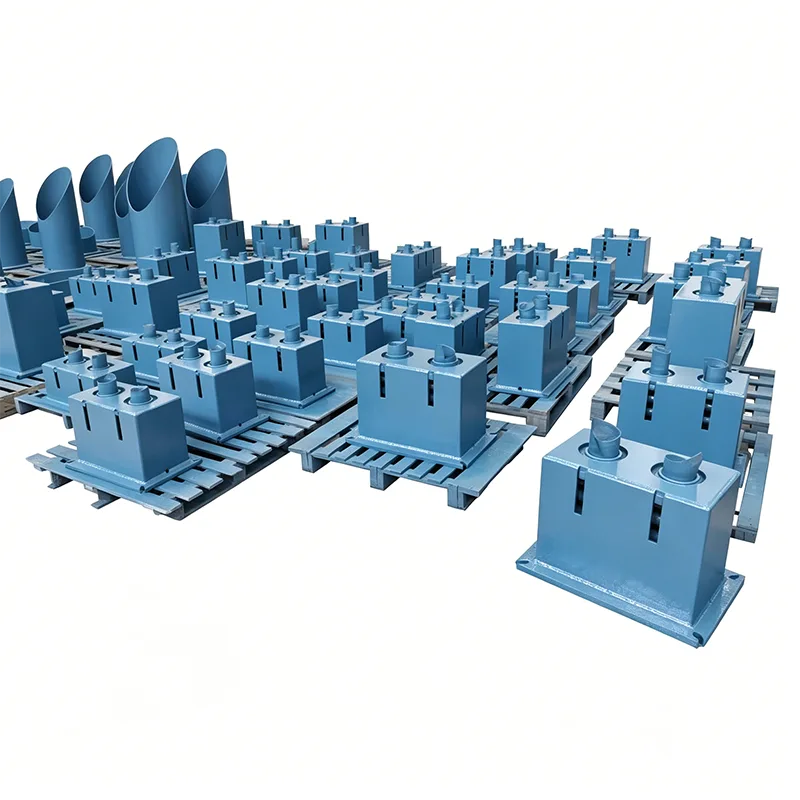

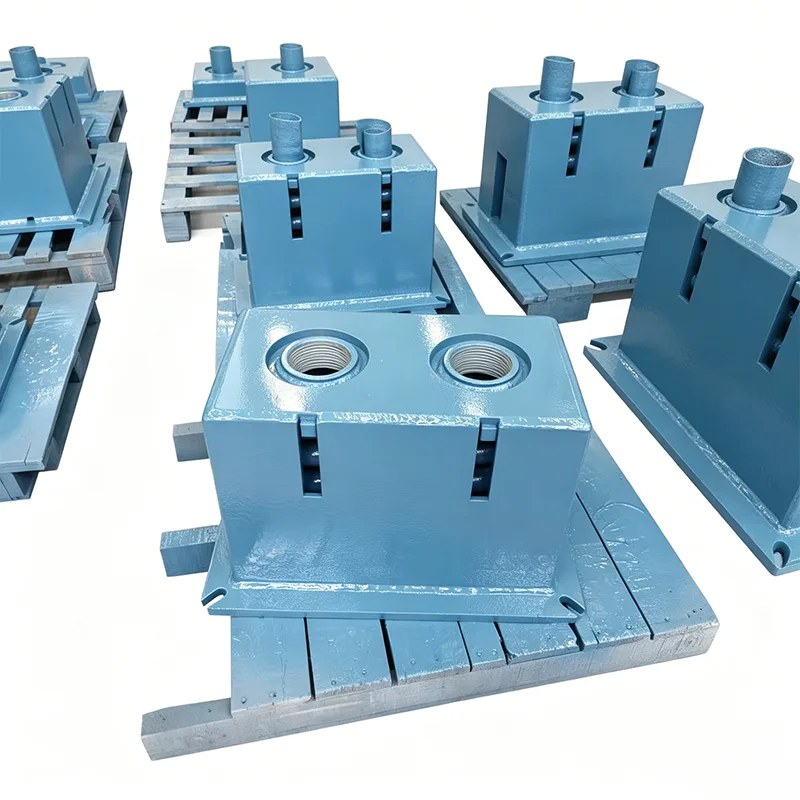

Fondée en 2012, Yangzhou Tianshun Pipeline Technology Co., Ltd. possède une vaste expertise en R&D et en fabrication dans les solutions de support de pipelines robustes. Nos supports à ressort Big Ton sont une gamme de produits personnalisés développés pour des conditions de charge ultra-élevées, dépassant la limite de charge des supports à ressort conventionnels. Conçus exclusivement pour des scénarios extrêmes avec des points de levage uniques dépassant 100 tonnes, ils ont été déployés avec succès dans plusieurs projets énergétiques clés au niveau national.
Pipelines à paroi épaisse de très grand diamètre : DN1200+, épaisseur de paroi ≥50 mm, poids par mètre supérieur à 5 tonnes
Canalisations de raccordement de gros équipements : Entrée/sortie de réacteurs, fours de chauffage, turbines à vapeur, charge monopoint de levage supérieure à 100 tonnes
Conduites de support de tubes à longue portée : Portée ≥30 mètres, avec des charges concentrées massives
Conduites en alliage spécial : conduites en acier duplex, en alliage à base de nickel, beaucoup plus lourdes que l'acier au carbone en raison de la densité élevée du matériau.
La charge maximale des cintres à ressort standard ne dépasse généralement pas 40 tonnes
Les structures ordinaires se déforment et perdent leur stabilité au-dessus de 80 tonnes
La connexion parallèle multigroupe ne parvient pas à assurer la synchronisation, provoquant un chargement excentrique
Très peu de fabricants nationaux peuvent produire de manière fiable des supports de plus de 100 tonnes
Les supports à ressort Big Ton sont spécialement conçus pour résoudre ce défi à l’échelle de l’industrie.
| Tableau des spécifications des suspensions à ressort constant | Exemple |
| Modèle / Série | PH, LH, CA, CS, TH |
| Capacité de charge (fonctionnement) | 0,1 kN - 500 kN |
| Voyage total | 50 mm, 100 mm, 200 mm, 400 mm |
| Voyage réel | Jusqu'à 600 mm |
| Écart de charge (tolérance) | ±5 % (Standard) / ±3 % (Haute Préc.) |
| Position d'installation | Horizontale/Verticale |
| Finition du boîtier | Galvanisé à chaud / époxy |
| Température de fonctionnement. | -20°C à +80°C (ambiante) |
| Matériau de la bobine de ressort | 60Si2Mn / 50CrVA |
| Plage de réglage de la charge | ±10 % (réglage sur site) |
Disposition à symétrie centrale pour une répartition uniforme de la force sur 4 à 8 groupes de ressorts
Test/adaptation de ressorts individuels, écart de rigidité ≤2 %
Un mécanisme d'équilibrage de charge breveté garantit une compression 100 % synchrone
Élimine les charges excentriques dans les systèmes parallèles multi-ressorts
Acier à haute résistance Q460C, limite d'élasticité 80 % supérieure à celle des matériaux standards
Structure intégrale de type caisson, rigidité à la flexion/torsion 3 fois supérieure à celle des conceptions conventionnelles
L'optimisation par éléments finis élimine les points de concentration des contraintes
Déformation structurelle ≤0,5 mm à pleine charge
Arbres à broches en acier allié 42CrMo (trempés et revenus)
Diamètre maximum de la broche 150 mm, capacité de charge sur un seul arbre supérieure à 300 tonnes
Bagues en alliage de cuivre autolubrifiantes, coefficient de frottement ≤0,08
Minimise l'impact du frottement, améliore considérablement la constance de la charge
Découpe CNC composite flamme + plasma pour plaques porteuses
Alésage CNC pour trous de serrure, précision de position ±0,05 mm
Le traitement de soulagement des contraintes après soudage élimine les contraintes résiduelles
Usinage mono-pince sur grands centres à portique CNC
Double protection : limite mécanique + tampon hydraulique
L'alarme de surcharge se déclenche à une charge nominale de 110 %
Conception redondante : fonctionnement sûr même en cas de défaillance d'un groupe de ressorts
La structure anti-renversement assure la stabilité sous les forces latérales
Testeur de charge dédié de 300 tonnes pour une validation à pleine charge à 100 %
Acquisition de données continue sur toute la course (10 lectures par seconde)
Calcul de constance en temps réel – les unités non qualifiées ne sont jamais expédiées
Des tests de fatigue simulés vérifient la fiabilité à long terme
Chaque support Big Ton Spring est soumis à des tests obligatoires avant la livraison :
Analyse spectrale pour la composition de l'acier à haute résistance
Dureté de l'acier à ressort et tests métallographiques
Détection de défauts par ultrasons pour les défauts internes
Essais de traction des propriétés mécaniques
Inspection dimensionnelle en 3 coordonnées pour les pièces CNC
Détection des défauts de soudure par ultrasons 100 % UT
Inspection des soudures par particules magnétiques 100 % MT
Correspondance de la courbe charge-déplacement du groupe de ressorts
Chargement par étapes du testeur de 300 tonnes : 0 → 50 % → 100 % → 120 %
Tests complets avec plus de 50 points de mesure
Vérification de la constance de la charge (doit être ≤ ± 3 %)
Contrôle de déformation structurelle (doit être ≤0,5 mm)
Validation de la précision de la synchronisation (écart de groupe ≤ 2 %)
Certificats complets de qualité des matériaux
Rapports de détection de défauts de soudure
Rapports de tests de correspondance de printemps
Rapports de courbe de test à pleine charge
Rapports d'analyse par éléments finis
Certificat de qualification du produit
Produit : Support à ressort à force constante Big Ton de 150 tonnes
Application : Pipeline de sortie du réacteur d’hydrogénation
Conditions : charge de 150 tonnes, déplacement de 250 mm, haute température de 420 ℃
Résultat : 3 ans de fonctionnement stable, constance maintenue à ±2,5%
Produit : cintre robuste à force constante de 120 tonnes
Application : Conduite de vapeur principale
Conditions : charge de 120 tonnes, déplacement de 300 mm
Résultat : acceptation réussie de la centrale électrique lors du premier essai, aucun problème opérationnel
Produit : support robuste à basse température de 80 tonnes
Application : Pipeline principal de boîte froide
Conditions : environnement cryogénique de -162 ℃, charge de 80 tonnes
Résultat : sélection correcte des matériaux à basse température, aucun problème de fragilisation
Ingénieur dédié pour collecter des paramètres détaillés des conditions de travail
Conception préliminaire avec calcul d'adaptation charge-déplacement
Vérification de la résistance/rigidité structurelle par éléments finis
Proposition technique + remise du devis
Dessins techniques détaillés (aperçus, tableaux de charges)
Confirmation bilatérale des paramètres techniques clés
Développement d'un plan d'inspection et de test (ITP)
Démarrage de la production après approbation signée
Mises à jour hebdomadaires des photos de production
Opportunités de témoignage client pour les étapes clés
Assistance aux inspections par des tiers tout au long
Réponse de clarification technique en temps réel
Témoin de test à pleine charge sur site disponible
Affichage des données de test en temps réel
Remise de la documentation complète
Emballage et expédition professionnels
Personnel technique pour les conseils d'installation
Assistance à la mise en service et à l’étalonnage de charge
Visites de suivi après mise en service
Assistance technique à vie
Les supports à ressort Big Ton établissent la référence technique en matière de support de pipelines robustes. Nous repoussons les limites de l'industrie en fournissant des solutions fiables à charge ultra élevée pour vos projets d'ingénierie critiques grâce à des tests rigoureux et une expérience de projet éprouvée.
