Résumé de l'article :Un système de support fiable est essentiel pour les pipelines industriels exposés à la dilatation thermique, à la contraction, aux vibrations et aux charges de fonctionnement changeantes. UNSupport à ressort variable pour pipelinefournit un mouvement vertical contrôlé tout en soutenant continuellement le pipeline. Avec une expérience de fabrication professionnelle,Tianshunfournit des solutions de support à ressorts variables standardisées et personnalisées pour les centrales électriques, les installations pétrochimiques, les systèmes pétroliers et gaziers, les usines chimiques, les projets de traitement de l'eau et d'autres applications industrielles exigeantes.
Table des matières
- Qu'est-ce qu'un support à ressort variable pour pipeline ?
- Pourquoi un support à ressort variable est-il nécessaire dans les pipelines industriels ?
- Comment fonctionne un support à ressort variable ?
- Quelles sont les principales spécifications techniques ?
- Quels sont les principaux composants ?
- Quels sont les principaux avantages ?
- Où le support à ressort variable est-il utilisé ?
- Comment choisir le bon support à ressort variable ?
- Comment la qualité de fabrication affecte-t-elle les performances ?
- Comment se compare-t-il aux autres supports de tuyaux ?
- Foire aux questions

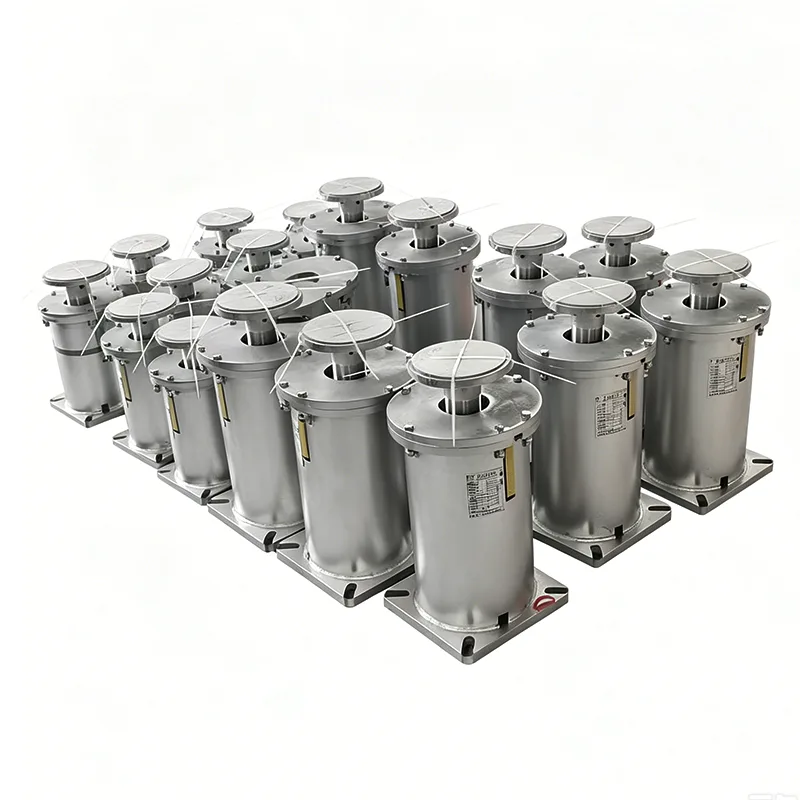

Qu'est-ce qu'un support à ressort variable pour pipeline ?
A Support à ressort variable pour pipelineest un support mécanique élastique conçu pour supporter des charges de pipeline tout en permettant un mouvement vertical contrôlé. Contrairement à un support rigide, qui restreint le mouvement, un support à ressort variable utilise les caractéristiques de déflexion d'un ressort pour s'adapter aux changements de position du pipeline.
La tuyauterie industrielle peut bouger considérablement lorsque les températures de fonctionnement changent. Les conduites de vapeur, les systèmes d'alimentation en eau, les canalisations de traitement, les conduites de condensats et autres systèmes à haute température peuvent se dilater pendant le fonctionnement et se contracter après l'arrêt. Si ce mouvement n'est pas correctement géré, des forces excessives peuvent être transférées aux tuyaux, vannes, brides, buses d'équipement et connexions structurelles.
Un support à ressort correctement sélectionné aide à répartir ces forces tout en maintenant une charge de support prévisible. La gamme de produits de Tianshun comprend des configurations standard et personnalisées conçues pour différentes capacités de charge, exigences de déplacement, conditions d'installation et environnements industriels.
Pourquoi un support à ressort variable est-il nécessaire dans les pipelines industriels ?
Le support des pipelines ne consiste pas simplement à maintenir un tuyau en place. Un système de support correctement conçu doit s'adapter au poids, aux mouvements thermiques, aux vibrations et aux conditions de fonctionnement sans créer de contraintes secondaires excessives.
Les supports à ressorts variables sont particulièrement utiles lorsqu'un pipeline nécessite une compensation de déplacement vertical mais ne nécessite pas la variation de charge extrêmement faible associée à un support à ressort constant.
- Compensation de dilatation thermique :Permet un mouvement vertical contrôlé lorsque la température du pipeline change.
- Répartition de la charge :Fournit un support continu pour les pipelines et les composants associés.
- Réduction du stress :Aide à réduire les forces excessives transférées aux équipements connectés.
- Gestion des vibrations :Fournit un mécanisme de support élastique pour faire fonctionner les systèmes de tuyauterie.
- Protection des équipements :Aide à réduire le risque de charge excessive aux points de connexion sensibles.
- Flexibilité d'installation :Différentes configurations peuvent être sélectionnées en fonction des exigences du projet.
Pour les projets d'ingénierie, le support doit toujours être sélectionné en fonction du poids réel du pipeline, du mouvement, de la température de fonctionnement, de la position d'installation et des conditions structurelles plutôt que de simplement choisir un support en fonction du diamètre du tuyau.
Comment fonctionne un support à ressort variable ?
Le principe de fonctionnement d'un support à ressort variable est basé sur la relation entre la flèche du ressort et la charge appliquée. Concrètement, le ressort génère une force de soutien qui change à mesure que le pipeline se déplace verticalement.
Lorsque le pipeline descend, le ressort est davantage comprimé et la force de soutien augmente. Lorsque le pipeline monte, la compression du ressort diminue et la force de support diminue en conséquence. Ce changement contrôlé permet au support de suivre le mouvement du pipeline tout en continuant à supporter la charge.
La différence entre la charge à froid et la charge à chaud est donc une considération importante lors de la conception technique. Le support doit être correctement calibré afin que sa condition de fonctionnement reste dans la plage de variation de charge et de déplacement autorisée.
Pour les applications où le déplacement vertical est modéré et où un certain degré de variation de charge est acceptable, un support à ressort variable peut fournir un équilibre efficace entre performances, simplicité structurelle, commodité d'installation et coût.
Quelles sont les principales spécifications techniques ?
Différents projets de pipeline nécessitent différentes capacités de ressort et plages de mouvement. Selon les informations sur le produit fournies par Tianshun, les configurations variables de support de ressort peuvent couvrir un large éventail de conditions d'exploitation industrielles.
| Spécification | Gamme / Option typique | Importance technique |
|---|---|---|
| Type de prise en charge | Types A, B, C, D, E, F, G | Offre une flexibilité de configuration pour différentes conditions d'installation |
| Taille du ressort | N° 0 – Non. 22 | Permet la sélection en fonction de la capacité de charge requise |
| Gamme de voyage | 30, 60, 90, 120, 180 mm | Correspond à différents mouvements verticaux de pipeline |
| Charge de fonctionnement | 0,2 à 400 kN | Prend en charge les pipelines avec différentes charges de fonctionnement |
| Direction du mouvement | Vers le haut/vers le bas | S'adapte au déplacement thermique vertical |
| Variabilité de charge | norme ≤25 % | Contrôle la variation de la force de soutien pendant le mouvement |
| Matériau du boîtier | Acier au carbone Q235/Q355 | Fournit une résistance structurelle et une durabilité |
| Traitement de surface | Galvanisé à chaud / Peint | Aide à adapter le support aux différentes conditions environnementales |
Ces valeurs doivent être traitées comme des références de sélection de produits plutôt que comme des limites de conception universelles. Les spécifications finales doivent être confirmées en fonction des conditions techniques réelles et de la documentation technique du fabricant.
Quels sont les principaux composants ?
Un support à ressort variable est composé de plusieurs composants coordonnés. Chaque pièce contribue à la capacité de charge, à la stabilité de l'installation, à la visibilité opérationnelle ou à la protection de l'environnement.
- Ressort hélicoïdal :Le composant élastique principal, fabriqué en acier à ressort et traité pour obtenir des performances mécaniques stables.
- Plaques de liaison supérieure et inférieure :Connectez le support à la structure du pipeline et à la structure de support.
- Indicateur de charge :Aide à identifier les conditions de charge du ressort et de déplacement pendant l'installation et le fonctionnement.
- Mécanisme de verrouillage :Sécurise l'ensemble ressort pendant le transport, l'installation et la mise en service.
- Boîtier de protection :Aide à protéger la source de la poussière, de l'humidité, de l'eau de pluie et de l'exposition environnementale corrosive.
La combinaison de ces composants rend le système adapté au service industriel à long terme où des performances de support stables sont importantes.
Quels sont les principaux avantages ?
Le choix du bon support à ressort peut contribuer de manière significative à la fiabilité d'un système de tuyauterie. Par rapport aux supports rigides conventionnels, les conceptions à ressorts variables offrent une capacité de mouvement supplémentaire tout en restant relativement simples à installer et à entretenir.
Variation de charge contrôlée
Un support à ressort variable correctement conçu limite le changement de force de support à mesure que le pipeline se déplace. Les informations produit standard de Tianshun spécifient une variabilité de charge allant jusqu'à 25 %.
Plusieurs options de chargement et de déplacement
Différentes tailles de ressorts et plages de déplacement facilitent l'adaptation du support aux exigences spécifiques de mouvement et de charge du pipeline.
Calibrage de précharge
Les supports à ressort peuvent être pré-ajustés en fonction des exigences spécifiées du projet, contribuant ainsi à simplifier l'installation et la mise en service sur le chantier.
Construction adaptable
Différentes configurations et matériaux peuvent être sélectionnés pour différents environnements d'installation, limitations d'espace et conditions de service.
Commodité d'entretien
La construction modulaire peut simplifier le remplacement et la maintenance des composants lorsqu'un entretien est requis pendant le cycle de vie de l'équipement.
Où le support à ressort variable est-il utilisé ?
La technologie convient aux systèmes de tuyauterie industrielle où un mouvement vertical se produit en raison de variations de température, de conditions de fonctionnement ou de vibrations de l'équipement.
- Conduites de vapeur pour centrales thermiques
- Conduites d'eau alimentaire et de condensats
- Pipelines de procédés pétrochimiques
- Tuyaux de raccordement d'échangeur de chaleur
- Stations de compression de pétrole et de gaz
- Chambres de vannes pour gazoducs
- Réseaux de chauffage urbain
- Installations de traitement de l'eau et des eaux usées
- Tuyauterie pour navires et plateformes offshore
- Systèmes de traitement chimique et pharmaceutique
Dans les installations de production d’électricité et pétrochimiques, par exemple, les pipelines peuvent subir des cycles de chauffage et de refroidissement répétés. Un support à ressort variable correctement sélectionné peut s'adapter au déplacement vertical résultant tout en aidant à maintenir la répartition des contraintes prévue dans tout le système de tuyauterie.
Comment choisir le bon support à ressort variable ?
Une sélection correcte est l’une des étapes les plus importantes de l’ingénierie du support à ressort. Le support doit être sélectionné en fonction des conditions de fonctionnement réelles plutôt que uniquement de la taille nominale du tuyau.
- Déterminez la charge de fonctionnement :Calculez le poids du pipeline, l'isolation, les vannes, les raccords, le poids du fluide et les autres composants pris en charge.
- Identifiez le mouvement vertical :Établir le déplacement attendu vers le haut ou vers le bas entre les conditions de froid et de fonctionnement.
- Vérifier la variation de charge :Déterminez si la variation de charge admissible est adaptée à la conception des contraintes de l'équipement connecté et de la tuyauterie.
- Évaluez l’espace d’installation :Sélectionnez une configuration appropriée en fonction des dégagements structurels et de maintenance disponibles.
- Tenez compte des conditions environnementales :Sélectionnez un boîtier et un traitement de surface appropriés pour l'humidité, la corrosion, la température et l'exposition extérieure.
- Confirmez le sens d'installation :Vérifiez si le support doit s’adapter à un mouvement vers le haut ou vers le bas.
- Examiner les normes d’ingénierie :Assurez-vous que le support sélectionné est compatible avec les spécifications du projet applicables et les exigences de conception de tuyauterie.
Pour les projets complexes, les ingénieurs peuvent fournir au fournisseur la charge du pipeline, la température de fonctionnement, le déplacement prévu, l'espace d'installation et d'autres paramètres clés. Le fabricant peut alors recommander un modèle et une configuration adaptés.
Comment la qualité de fabrication affecte-t-elle les performances ?
Les performances du support de ressort dépendent fortement de la cohérence du ressort, de la précision dimensionnelle, de l'étalonnage de la charge, de la qualité des matériaux et de l'assemblage final. La qualité de fabrication est donc directement liée à la fiabilité à long terme des pipelines.
Tianshun fait état d'une approche de contrôle qualité complète couvrant l'inspection des matières premières, la production de ressorts CNC, les tests de performances des ressorts, l'inspection de l'assemblage fini et l'inspection finale avant livraison. Ses installations de fabrication comprennent des machines à enrouler les ressorts CNC, des équipements d'essai de ressorts, des spectromètres et des instruments d'essais non destructifs.
Selon les informations sur le produit, chaque ressort est soumis à plusieurs tests de compression et de charge pour vérifier des performances stables avant l'assemblage. Le système de gestion de la qualité de l'entreprise est certifié ISO 9001 : 2015, tandis que ses produits sont déclarés conformes aux normes internationales, notamment aux exigences CE et API.
Ces mesures de contrôle qualité sont particulièrement importantes pour les projets industriels où les supports à ressorts peuvent rester en service pendant de nombreuses années sous des cycles thermiques répétés.
Comment se compare-t-il aux autres supports de tuyaux ?
| Facteur de comparaison | Support à ressort variable | Support de tuyau rigide | Support de ressort constant |
|---|---|---|---|
| Mouvement vertical | Compense les mouvements modérés | Très limité | Convient aux mouvements plus importants |
| Variation de charge | Généralement ≤25 % | Change fortement avec le déplacement | Généralement beaucoup plus faible |
| Complexité structurelle | Moyen | Faible | Haut |
| Installation | Relativement simple | Simple | Plus exigeant |
| Niveau de coût | Moyen | Faible | Haut |
| Application typique | Déplacement thermique général | Peu ou pas de mouvement | Systèmes à grands mouvements ou très sensibles à la charge |
Cette comparaison montre pourquoi il n’existe pas de « meilleur » support de tuyauterie universel. Un support à ressort variable est particulièrement intéressant lorsque le pipeline subit un déplacement vertical modéré et qu'un changement contrôlé de la charge de support est acceptable.
Foire aux questions
1. Quelle est la fonction principale d'un support à ressort variable pour pipeline ?
Sa fonction principale est de supporter le poids d'un pipeline tout en permettant un mouvement vertical contrôlé provoqué par la dilatation thermique, la contraction ou les conditions d'exploitation changeantes.
2. Quelle est la différence entre un support à ressort variable et un support à ressort constant ?
Un support à ressort variable modifie sa force d'appui à mesure que le ressort dévie. Un support à ressort constant est conçu pour maintenir une force de support beaucoup plus constante sur toute sa plage de déplacement spécifiée. Les supports à ressorts variables conviennent généralement lorsqu'une variation modérée de la charge est acceptable.
3. Quelles informations sont requises pour la sélection du support à ressort ?
Les paramètres importants incluent la charge de fonctionnement, la charge à froid, la charge à chaud, le déplacement vertical, la direction du mouvement, la température de fonctionnement, l'espace d'installation, la configuration des tuyaux et les conditions environnementales.
4. Quelles gammes de voyages sont disponibles ?
Les options de produits typiques incluent des courses de 30 mm, 60 mm, 90 mm, 120 mm et 180 mm. Le déplacement approprié doit être sélectionné en fonction du mouvement réel calculé du pipeline.
5. Les supports à ressorts variables peuvent-ils être personnalisés ?
Oui. Des solutions personnalisées peuvent être développées pour des exigences de charge spéciales, des conditions de déplacement, des espaces d'installation restreints, des matériaux, des traitements de surface et d'autres exigences spécifiques au projet.
6. Comment puis-je déterminer si j'ai besoin d'un support à ressort variable ou constant ?
La décision doit être basée sur le mouvement du pipeline, la variation admissible de la charge de support, la sensibilité de l'équipement connecté, l'analyse des contraintes et les spécifications du projet. Pour les systèmes de tuyauterie critiques, la sélection doit être confirmée par des calculs techniques et un examen technique professionnel.
Conclusion
Un système de support bien conçu est fondamental pour le fonctionnement sûr et fiable de la tuyauterie industrielle. En combinant un support de charge élastique avec un mouvement vertical contrôlé, unSupport à ressort variable pour pipelinepeut aider à gérer le déplacement thermique, à répartir les charges des pipelines, à réduire les contraintes excessives et à protéger les équipements connectés. Pour les projets nécessitant des solutions standard ou personnalisées, Tianshun propose des supports à ressorts variables avec plusieurs configurations de charge et de déplacement, un contrôle qualité de fabrication, une assistance à la sélection technique et un support après-vente. Si vous planifiez un nouveau projet de pipeline ou mettez à niveau un système de support existant,Contactez-nousavec vos exigences en matière de charge, de déplacement, de température et d'installation pour discuter d'une solution de support à ressort variable adaptée à votre application.
