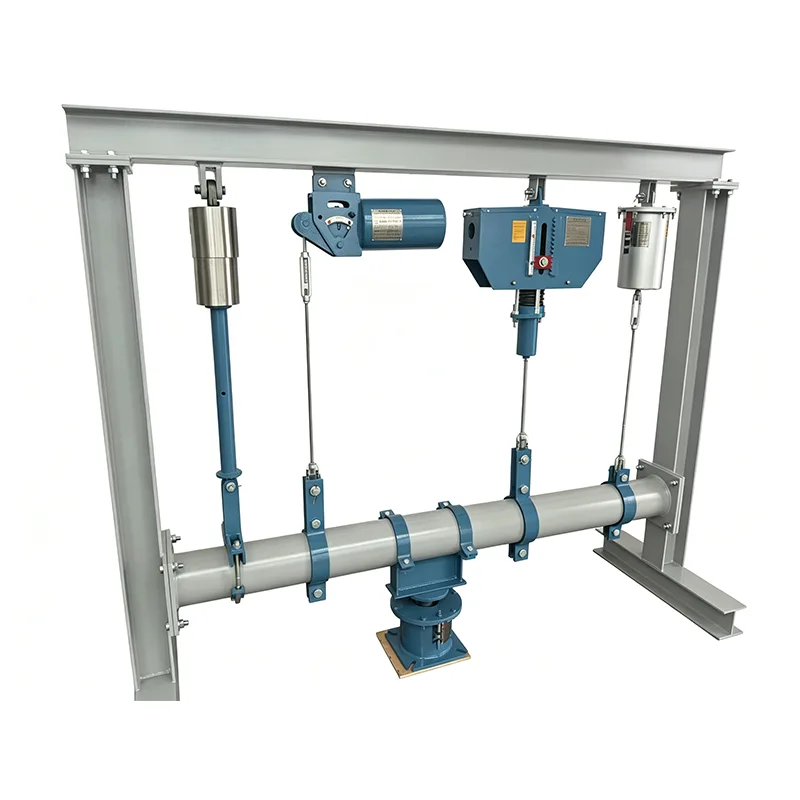

Cintre à ressort constant haute capacité

Yangzhou Tianshun conçoit et fabrique des supports à ressorts à charge constante depuis 2012. Nos cintres pour charges élevées, couvrant des charges de conception jusqu'à 500 kN et personnalisables au-delà, sont construits dans une installation de 35 000 m² composée de plus de 100 personnes qualifiées. Chaque unité est prédéfinie, testée et expédiée avec une documentation complète à des projets dans plus de 45 pays.

Courbe charge-déplacement obtenue à partir de l'essai de type d'un support/suspension à ressort constant. L'axe horizontal représente le déplacement tandis que l'axe vertical représente la charge. La courbe reste approximativement horizontale sur toute la course de travail, démontrant que la force de support reste essentiellement constante lorsque la tuyauterie fléchit en raison de la dilatation et de la contraction thermiques.

Cet essai de type vérifie la constance de la charge, la stabilité de la course complète et la fiabilité opérationnelle des unités à ressort constant. Toutes les unités de production sont soumises à un étalonnage de charge avant expédition, avec un écart de charge contrôlé à ± 6 % conformément aux normes ANSI/MSS‑SP‑58‑2018 et NB/T47038‑2013.

Ces produits sont applicables aux systèmes de tuyauterie industrielle à déplacement thermique important, y compris les canalisations de vapeur principales et autres canalisations haute température et haute pression.

Aperçu technique

Tableau des spécifications des cintres à ressort constant	Exemple

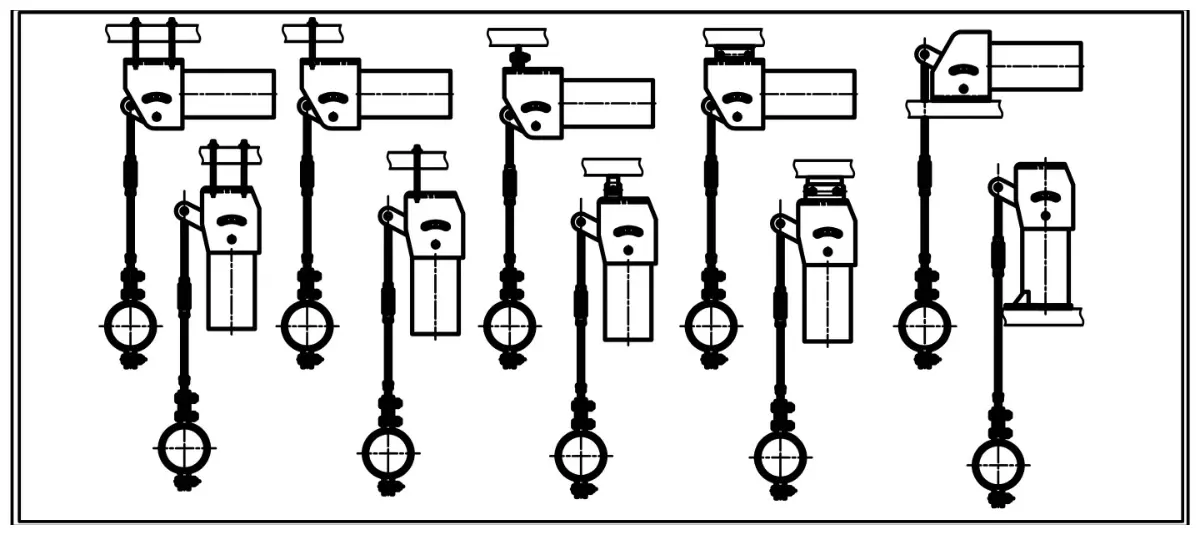

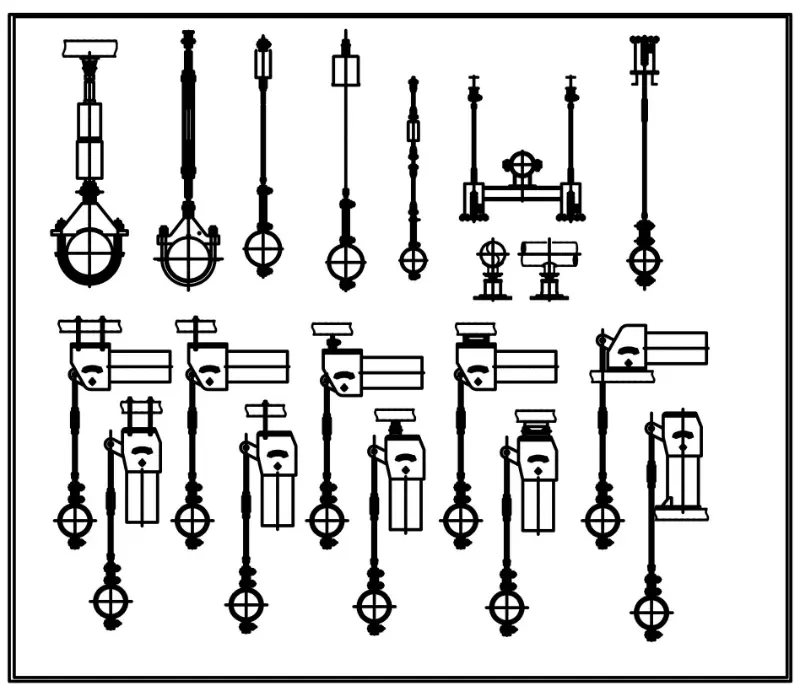

Modèle / Série	PH, LH, CA, CS, TH
Capacité de charge (fonctionnement)	0,1 kN - 500 kN
Voyage total	50 mm, 100 mm, 200 mm, 400 mm
Voyage réel	Jusqu'à 600 mm
Écart de charge (tolérance)	±5 % (Standard) / ±3 % (Haute Préc.)
Position d'installation	Horizontal / Vertical
Finition du boîtier	Galvanisé à chaud / Époxy
Température de fonctionnement.	-20°C à +80°C (ambiante)
Matériau de la bobine de ressort	60Si2Mn / 50CrVA
Plage de réglage de la charge	±10 % (réglage sur site)

Nous effectuons des conversions entre normes nationales à condition que les paramètres soient techniquement compatibles. Aucun facteur de correction n'est appliqué lorsque les charges et déplacements de conception se situent dans les limites de la norme choisie.

Pourquoi une charge constante est importante dans le support de canalisations à charge élevée

Lorsqu'un support à ressort constant à charge élevée subit un déplacement vertical important en raison de la dilatation thermique, un support à ressort variable modifie sa force de résistance à mesure que le ressort se comprime ou s'étend. Cette variation de charge peut transférer des contraintes indésirables vers la paroi du tuyau, les équipements connectés et les supports adjacents. Un dispositif de suspension à ressort constant élimine ce problème en fournissant une force de soutien pratiquement inchangée de la position froide à la position de fonctionnement chaude et partout entre les deux.

Le mécanisme utilise un ressort de compression agissant par l’intermédiaire d’un ensemble manivelle et bielle. La géométrie est agencée de manière à ce que le couple du ressort autour du pivot principal soit égal au couple de charge à chaque point de la course. Le résultat est une force de support qui reste dans une bande de déviation étroite, quelle que soit la distance verticale du tuyau.

Caractéristiques de conception qui rendent possible une fiabilité sous charge élevée

Capacité de charge robuste avec un écart étroit

Les modèles standards couvrent des charges de fonctionnement de 0,1 kN à 500 kN. Pour les charges supérieures à 500 kN, nous concevons des supports personnalisés en fonction des dessins et spécifications du client. L'écart de charge est maintenu à ± 5 % de la valeur nominale en standard, avec une option de haute précision atteignant ± 3 %. Cette tolérance serrée est vérifiée sur notre banc d'étalonnage avant expédition.

Structure stable pour les déplacements verticaux lourds

Le boîtier agit comme une enceinte de protection, gardant les débris de construction et la contamination du site loin du ressort et de la tringlerie. Des courses standard de 50 mm, 100 mm, 200 mm et 400 mm sont disponibles, et des courses réelles jusqu'à 600 mm peuvent être fournies lorsque la configuration de la tuyauterie l'exige. Des butées de course supérieure et inférieure sont intégrées pour éviter tout dépassement dans les deux sens, et une échelle de course visible permet aux équipes d'installation de confirmer la position à tout moment.

Matériaux de ressorts sélectionnés pour une longue durée de vie en fatigue

Les ressorts hélicoïdaux sont enroulés en acier 60Si2Mn ou 50CrVA, tous deux choisis pour leur haute résistance à la fatigue et leurs performances constantes au fil des années de cyclage thermique. La combinaison de bons matériaux et de processus de bobinage contrôlés permet une sortie de charge stable et de longs intervalles de service attendus dans les usines électriques et de traitement.

Champ réglable sans approximation

Une vis de réglage de charge permet d'ajuster précisément la force d'appui sur site. Tourner la vis dans la direction indiquée augmente ou diminue la charge par incréments de 2 %, avec une plage de réglage totale de ±10 % à ±20 % selon le modèle. Un cadran adjacent à la vis lit directement le réglage, de sorte que l'installateur peut composer le réglage requis sans retirer l'unité ni utiliser de cellules de pesée externes.

Broches prédéfinies qui simplifient l'installation et les tests hydrauliques

Chaque support à ressort constant quitte l'usine avec des broches rouges prédéfinies réglées sur la position d'installation à froid spécifiée par le client. Les broches verrouillent le mécanisme afin que le système de tuyauterie puisse être testé hydrostatiquement ou nettoyé chimiquement sans déviation supplémentaire de l'ensemble ressort. Nos broches standard sont conçues pour supporter jusqu'à deux fois la charge de fonctionnement nominale pendant les tests. Si des charges d'essai plus élevées sont prévues, nous renforçons l'ensemble de broches une fois informé au stade de la commande. Les broches doivent être retirées avant la mise en service du système.

Contrôle qualité et traçabilité

Des tests internes complets sont effectués sur chaque produit avant expédition

Avant expédition, chaque produit est soumis à un processus de test complet en interne. Ce processus comprend l'inspection dimensionnelle et visuelle, le PMI (Positive Material Identification), les tests de dureté, les tests non destructifs MT/PT le cas échéant, les tests de charge de ressort avec courbes charge-déplacement et la mesure de l'épaisseur du revêtement. Des rapports de tests en usine (FTR) et des rapports de tests de matériaux (MTR) sont fournis.

Clarification sur l'accréditation par un tiers

Les tests internes ne sont pas les mêmes que les tests tiers accrédités par l'ILAC. Si des tests en présence d’un tiers ou des tests en laboratoire sont nécessaires, ils peuvent être fournis en tant que service facultatif distinct.

Services d'inspection tiers en option (cités séparément)

1. Tests de matériaux

Ce service couvre l'analyse de la composition chimique, les essais de traction, les essais d'impact Charpy à basse température et les essais de dureté.

2. Soudage CND

Les méthodes disponibles incluent le test de particules magnétiques (MT), le test de ressuage (PT), le test par ultrasons (UT) et le test radiographique (RT).

3. Tests de performances de charge à ressort

Les courbes charge-déplacement sont incluses.

4. Galvanisation à chaud/inspection de protection contre la corrosion des revêtements époxy

5. Tests témoins, surveillance d'usine et inspection avant expédition (PSI)

Nos avantages distinctifs

Comparé au système de support de tuyauterie international LISEGA

La précision de la charge de nos produits, nos normes de test et nos systèmes de documentation sont comparés au système international de support de tuyaux LISEGA.

Plus qu'un fournisseur national standard

Contrairement aux fabricants nationaux standards qui fournissent uniquement le produit lui-même, nous fournissons une courbe charge-déplacement avec chaque unité de ressort. Nous aidons également à organiser des tests SGS tiers et des inspections devant témoin, et nous soutenons l'examen des documents par les ingénieurs PE/CPE pour les projets à l'étranger.

Où des cintres à ressort constant de grande capacité sont utilisés

Ces supports sont installés partout où un système de canalisations subit un déplacement vertical important et ne peut pas tolérer des forces de support variables. Les installations typiques comprennent les conduites de vapeur principales dans les centrales thermiques et nucléaires, les canalisations de réchauffage à chaud, les colonnes montantes d'eau d'alimentation des chaudières et les canalisations de traitement à haute température dans les raffineries et les usines chimiques. Dans chaque cas, le support maintient une charge presque constante du froid au chaud, empêchant ainsi le transfert de contraintes indésirables vers les connexions de la turbine, les tuyères de la cuve et d'autres équipements sensibles.

Questions fréquemment posées

En quoi un support à ressort constant diffère-t-il d'un support à ressort variable ?

Un support à ressort variable modifie sa charge à mesure que le ressort fléchit, ce qui signifie que le tuyau ressent une force différente à l'état froid et chaud. Un support à ressort constant est conçu de manière à ce que la force d'appui reste presque la même tout au long de la course. Cela empêche la variation de charge de transférer la contrainte dans le système de canalisations, ce qui est particulièrement important sur les lignes critiques présentant un mouvement vertical important.

Tianshun peut-il fabriquer des cintres d'une résistance supérieure à 500 kN ?

Oui. Nous traitons les supports de grande capacité comme des commandes d'ingénierie personnalisées. Vous pouvez nous envoyer les dessins de conception ou spécifier la charge, le déplacement, les connexions d'extrémité et le code applicable. Notre équipe d'ingénierie concevra le cintre en conséquence et fournira des dessins d'approbation avant la fabrication.

Quel est le but des broches rouges prédéfinies et quand doivent-elles être retirées ?

Les broches prédéfinies verrouillent le cintre en position d'installation à froid. Ils maintiennent le mécanisme rigide afin que le système de canalisations puisse être rempli, hydrotesté ou nettoyé chimiquement sans que le ressort ne bouge. Les broches doivent être retirées uniquement une fois tous les tests terminés et avant la mise en service du système pour un fonctionnement normal. Les laisser en place pendant le fonctionnement empêcherait le cintre de fonctionner.

Sur quelles normes internationales pouvez-vous travailler ?

Nous fournissons régulièrement des cintres à ressort constant conformes aux normes GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L et JIS B 8501. Si votre projet nécessite une norme différente, veuillez nous envoyer les spécifications et nous confirmerons leur conformité.

La finition du boîtier peut-elle être adaptée aux environnements corrosifs ou offshore ?

Nos finitions standards sont galvanisées à chaud et peintes époxy. Pour les atmosphères hautement corrosives, nous pouvons appliquer des systèmes de revêtement spécialisés ou fabriquer le boîtier en acier inoxydable. Merci de préciser les conditions environnementales lors de votre demande afin que nous puissions vous proposer un système de protection adapté.

Quelles sont vos conditions de paiement et délais de livraison habituels ?

Nous acceptons les paiements par virement bancaire. Les délais de livraison dépendent de la quantité commandée et de la complexité des paramètres personnalisés, mais les cintres à ressort constant standard peuvent généralement être fabriqués et préréglés dans un délai de quatre à six semaines à compter de la confirmation de la commande. La livraison accélérée peut être discutée et convenue lors de la négociation du contrat.

Travailler avec Tianshun

Lorsque vous vous renseignez sur un support à ressort constant à charge élevée, un responsable de compte dédié vous est attribué qui comprend la conception des supports de tuyauterie, et pas seulement les termes commerciaux. Notre équipe d'ingénierie examine vos exigences standard en matière de charge, de déplacement et de tuyauterie et répond avec une proposition technique dans les 24 heures. Les configurations personnalisées (déplacements non standard, plages de température étendues, matériaux spéciaux ou documentation spécifique au projet) sont traitées dans le cadre de notre offre normale.

Après la livraison, nous fournissons des conseils d'installation, des instructions de retrait des broches prédéfinies et des conseils de maintenance. Plus de 70 % de notre activité provient de commandes répétées de clients qui dépendent de nos supports pour fonctionner de manière prévisible cycle après cycle.
