Les systèmes de pipelines du secteur de l'énergie fonctionnent dans des conditions de travail complexes, généralement caractérisées par des températures et des pressions élevées, des fluides inflammables et explosifs, ainsi que de longues périodes de fonctionnement continu. La défaillance des supports de pipeline peut entraîner une rupture de pipeline, des fuites de fluide et même des accidents de sécurité majeurs.

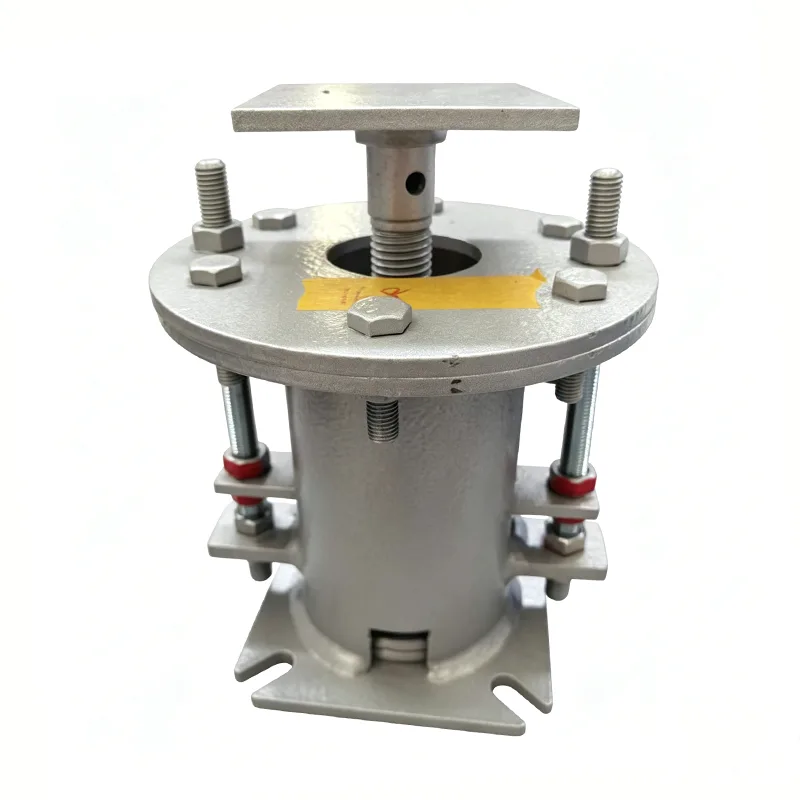

Le support à ressort variable pour l'industrie de l'énergie est un dispositif de support de pipeline élastique dédié conçu spécifiquement pour l'industrie de l'énergie. Il maintient des performances stables dans des conditions de travail extrêmes et garantit le fonctionnement sûr et fiable des installations énergétiques.
Le support à ressort variable pour l'industrie énergétique absorbe le déplacement thermique des pipelines causé par les changements de température grâce à la déformation élastique des ressorts, tout en supportant le poids mort du pipeline et les charges supplémentaires.
Fort de 14 années d'expérience dans la fourniture de systèmes de support de pipelines dans le secteur énergétique, Yangzhou Tianshun Pipeline a appliqué avec succès ses produits à plus de 300 projets énergétiques dans le monde, y compris des infrastructures critiques telles que des centrales thermiques, des centrales nucléaires, des terminaux GNL et des gazoducs longue distance.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |
▶ Conception haute fiabilité : tous les composants critiques adoptent une conception redondante avec un facteur de sécurité d'au moins 1,6 fois.
▶ Large adaptabilité à la température : fonctionne normalement dans des environnements à températures extrêmes allant de -196 ℃ à +600 ℃.
▶ Excellente résistance à la fatigue : les ressorts ont subi 150 000 cycles de fatigue pour répondre aux exigences de fonctionnement continu à long terme des installations énergétiques.
▶ Précision de charge élevée : soumis à trois étalonnages de charge avant expédition, avec une erreur contrôlée dans une plage de ± 5 %.
▶ Structure anti-desserrage et antisismique : présente une double conception anti-desserrage, capable de résister aux tremblements de terre de magnitude 8 et aux vibrations de l'équipement.
▶ Réglage en ligne : équipé d'un mécanisme de réglage dédié pour un réglage précis de la charge sans arrêt.
|
Article de comparaison |
Support à ressort variable à usage général |
Support à ressort variable pour l'industrie de l'énergie |
|
Facteur de sécurité de conception |
1,2 à 1,4 fois |
≥1,6 fois |
|
Plage de température de fonctionnement |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Vie en fatigue |
50 000 à 100 000 cycles |
≥150 000 cycles |
|
Conception anti-desserrage |
Anti-desserrage à écrou unique |
Double rondelles anti-desserrage + frein |
|
Norme d'inspection |
Contrôle par échantillonnage |
Inspection complète à 100 % + inspection par un tiers en option |
|
Conditions de travail applicables |
Environnements industriels généraux |
Conditions extrêmes dans le secteur de l'énergie |
Le support à ressort variable de l'industrie énergétique est largement utilisé dans les systèmes de canalisations de diverses installations énergétiques :
▶ Conduites principales de vapeur, conduites d'eau alimentaire et conduits de fumées/air dans les centrales thermiques
▶ Systèmes de canalisations auxiliaires d'îlots conventionnels et d'îlots nucléaires dans les centrales nucléaires
▶ Conduits cryogéniques dans les terminaux GNL et les stations de gazéification
▶ Stations et chambres de vannes des gazoducs longue distance
▶ Oducaux hydrauliques et de lubrification dans les parcs éoliens
▶ oléoducs de transfert de chaleur dans les centrales solaires thermiques
Nous avons établi un processus de contrôle de qualité spécial et strict pour les produits énergétiques afin de garantir que chaque support à ressort variable du secteur de l'énergie répond aux normes les plus élevées de l'industrie :
▶ Inspection à l'arrivée des matières premières : chaque lot d'acier est accompagné du certificat de matériau original et est soumis à une analyse spectrale et à des tests de propriétés mécaniques.
▶ Contrôle de la fabrication des ressorts : produit à l'aide de machines à enrouler les ressorts CNC, chaque ressort est soumis à trois tests de compression complets.
▶ Contrôle qualité du soudage : tous les processus de soudage sont effectués par des soudeurs certifiés et soumis à 100 % de tests non destructifs (CND).
▶ Tests de performances du produit fini : chaque unité est soumise à des tests de charge sur toute la course et à un étalonnage du déplacement.
▶ Inspection finale avant expédition : des documents complets de certification de qualité sont délivrés, y compris des rapports sur les matériaux, des rapports de test et des certificats de conformité.
Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment CE, API et ASME.
▶ Analyse gratuite des contraintes du pipeline et calcul de la sélection des supports/suspensions
▶ Services de conception personnalisés pour des projets énergétiques spécifiques
▶ Conseils d'installation et services de mise en service sur site
▶ Services d'inspection et d'entretien réguliers
▶ Fourniture de pièces de rechange d'urgence avec réponse client 24 heures sur 24
Pour des informations plus détaillées sur le support à ressort variable pour l'industrie énergétique ou la sélection technique pour votre projet, veuillez contacter notre équipe commerciale professionnelle.
