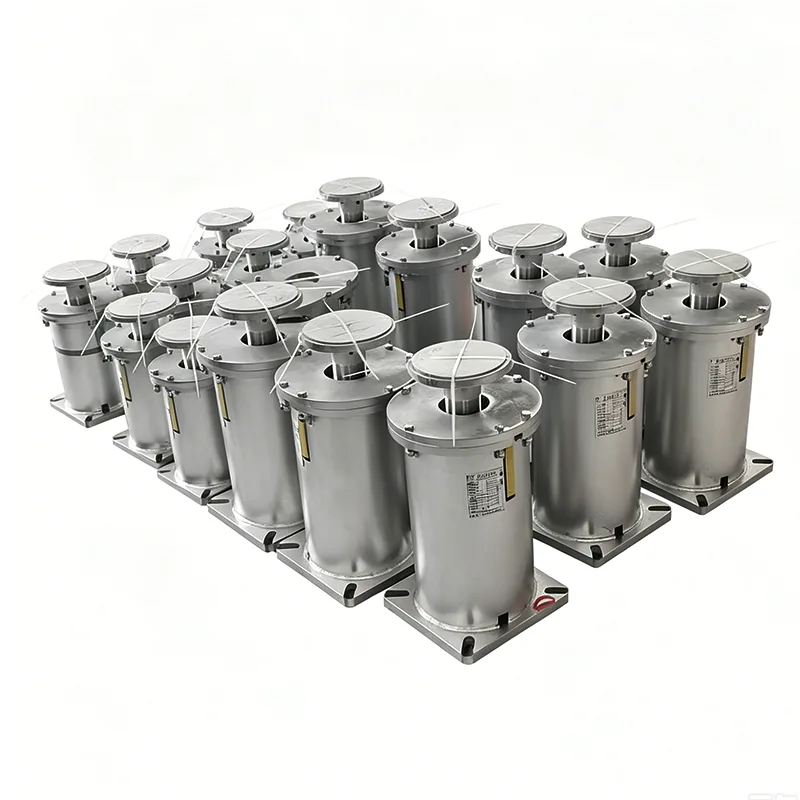

Le support à ressort variable pour pipeline est un dispositif de support élastique dédié conçu pour résister au déplacement vertical des pipelines. Il fournit une force de support réglable dans la plage de déplacement autorisée en tirant parti de la rigidité inhérente des ressorts. Lorsque les pipelines montent et descendent en raison de fluctuations de température, de débit moyen ou de vibrations de l'équipement, le support régule automatiquement la force d'appui, empêchant ainsi la concentration des contraintes dans les tuyaux et les dommages aux connexions de l'équipement.
Yangzhou Tianshun Piping est engagé dans la production de ce produit depuis 2012. Jusqu'à présent, nous avons fourni plus de 800 000 ensembles pour plus de 300 projets industriels à travers le monde, et les performances du produit ont été entièrement validées par une opération sur site à long terme.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |
Conçu conformément à la loi de Hooke, la flèche du ressort est directement proportionnelle à la charge appliquée. Lorsque le pipeline monte, la compression du ressort diminue et la force de support est réduite en conséquence. Lorsque le pipeline descend, la compression du ressort augmente, entraînant une force de soutien plus élevée. Cette fonctionnalité permet au support de s'adapter aux changements dynamiques des canalisations en fonctionnement et de maintenir l'équilibre des contraintes de l'ensemble du système de tuyauterie.
Les produits standards se composent des composants clés suivants :
▶ Ressort hélicoïdal cylindrique : fabriqué en acier à ressort allié et soumis à un traitement thermique et à un traitement de stabilisation rigoureux.
▶ Plaques de connexion supérieure et inférieure : utilisées pour connecter les pipelines et les structures de bâtiments, avec des modes d'installation flexibles adaptables aux conditions du site.
▶ Plaque indicatrice de charge : affiche la charge du ressort et le déplacement du pipeline en temps réel.
▶ Dispositif de verrouillage : sécurise la position du ressort après l'installation et la mise en service pour éviter toute déformation pendant le transport et le montage sur site.
▶ Boîtier de protection : empêche la poussière, l'eau de pluie et les fluides corrosifs de pénétrer, afin de prolonger la durée de vie du ressort.
▶ Taux de variation de charge contrôlable : le taux de variation de charge de conception est maintenu à moins de 25 %, garantissant une répartition uniforme de la force dans le système de tuyauterie.
▶ Large sélection de spécifications : équipé de 12 classes de charge et de 5 tailles de déplacement, couvrant les exigences de la plupart des applications de tuyauterie industrielle.
▶ Étalonnage de précharge : pré-ajusté à la charge spécifiée selon les exigences du client avant la livraison, prêt à être utilisé directement après l'installation sur site.
▶ Structure anti-desserrage : toutes les pièces de connexion sont équipées de contre-écrous et de rondelles de blocage pour éviter le desserrage pendant le fonctionnement.
▶ Construction modulaire : les principaux composants sont interchangeables pour faciliter la maintenance et le remplacement sur site.
▶ Forte adaptabilité environnementale : des matériaux et des traitements de surface adaptés peuvent être sélectionnés pour s'adapter à diverses conditions de travail.
|
Articles de comparaison |
Support à ressort variable pour pipeline |
Support de tuyau rigide |
Support de ressort constant |
|
Capacité d’indemnisation des déplacements |
Compense un déplacement vertical de 50 à 200 mm |
Pas d'indemnisation de déplacement |
Compense un déplacement vertical de 50 à 400 mm |
|
Taux de variation de charge |
≤ 25% |
La charge change brusquement avec le déplacement |
≤ 5% |
|
Conditions de travail applicables |
Pipelines à déplacement thermique général |
Pipelines avec déplacement nul ou minime |
Pipelines à grand déplacement ou sensibles aux variations de charge |
|
Complexité structurelle |
Moyen |
Simple |
Complexe |
|
Coût de fabrication |
Moyen |
Faible |
Haut |
|
Difficulté d'installation et de maintenance |
Faible |
Faible |
Haut |
Le support à ressort variable pour pipeline est largement utilisé dans divers systèmes de tuyauterie industrielle soumis à des changements de température, particulièrement idéal pour les applications ci-dessous :
▶ Conduites de vapeur, conduites d'eau alimentaire et conduites de condensats dans les centrales thermiques
▶ Conduites de traitement et canalisations de raccordement des équipements d'échange thermique dans les usines pétrochimiques
▶ Stations de compression et chambres de vannes des gazoducs longue distance
▶ Conduites principales et secondaires des réseaux de chauffage central urbain
▶ Conduites de transport de boues dans les stations d'épuration
▶ Systèmes de tuyauterie sur les navires et les plateformes offshore
Nous possédons des lignes de production modernes de supports à ressorts variables, équipées d'installations professionnelles comprenant des machines à enrouler les ressorts CNC, des machines d'essai de ressorts, des spectromètres et des instruments de contrôle non destructifs. Tous les produits sont fabriqués selon des procédures de contrôle de qualité strictes :
1.Inspection des matières premières entrantes : une analyse de la composition chimique et des tests de propriétés mécaniques sont effectués pour chaque lot d'acier ; les matériaux non qualifiés sont strictement rejetés.
2. Contrôle de fabrication des ressorts : les ressorts sont enroulés par un équipement CNC pour garantir des dimensions et une précision précises.
3. Tests de performance du ressort : chaque ressort est soumis à 3 tests de compression complets et tests de charge pour garantir des performances stables.
4. Inspection de l'assemblage fini : un contrôle dimensionnel, un calibrage de la charge et une inspection visuelle sont effectués pour les produits assemblés.
5. Inspection finale avant livraison : l'inspection par échantillonnage est mise en œuvre conformément aux normes nationales et seuls les produits qualifiés sont autorisés à être livrés.
Notre système de gestion de la qualité a obtenu la certification ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales telles que CE et API.
Nous fournissons des conseils de sélection professionnels pour aider les clients à choisir les produits les plus adaptés. Fournissez-nous simplement les paramètres du pipeline, la température de fonctionnement, le déplacement, l'espace d'installation et d'autres informations pertinentes, et nos ingénieurs calculeront et recommanderont le modèle et les spécifications optimaux du support à ressort variable pour pipeline.
Nous proposons également une gamme complète de services de support comme suit :
▶ Personnalisation non standard : produits conçus et fabriqués sur mesure pour des exigences particulières en matière de charge, de déplacement ou d'espace d'installation limité.
▶ Service technique sur site : des ingénieurs professionnels peuvent être envoyés pour guider l'installation et la mise en service sur site.
▶ Service de garantie : tous les produits bénéficient d'une garantie de 12 mois. Les produits défectueux seront réparés ou remplacés gratuitement pendant la période de garantie.
▶ Approvisionnement en pièces de rechange à long terme : un inventaire complet de pièces de rechange est maintenu pour fournir une réponse rapide aux demandes de pièces de rechange des clients.
Veuillez contacter notre équipe commerciale pour plus de détails et des devis concernant le support à ressort variable pour pipeline.
