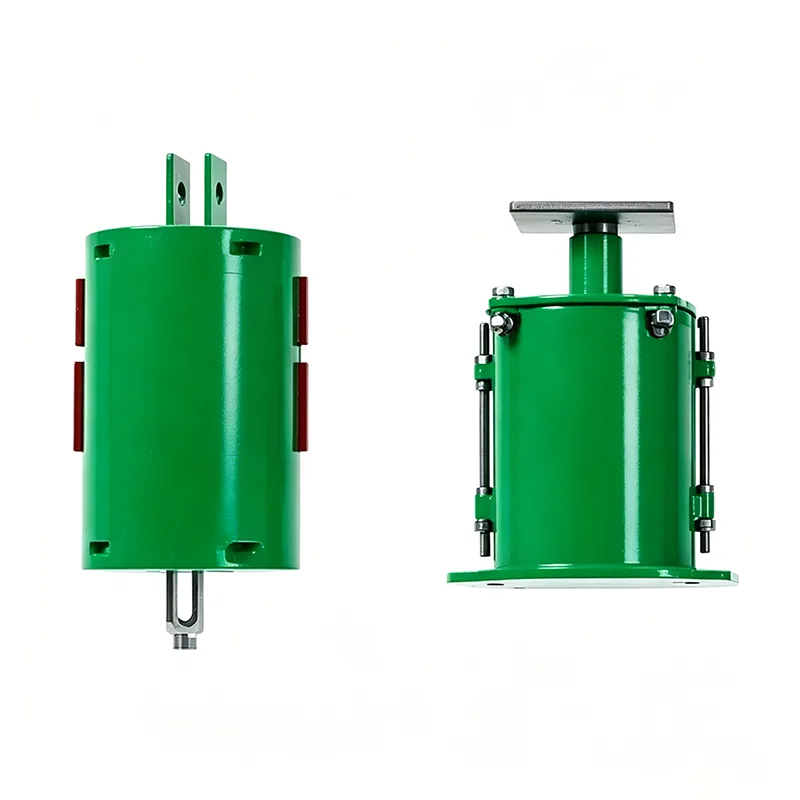

Industrial Spring Hanger est un dispositif de support dédié aux systèmes de tuyauterie industrielle. Il est conçu pour supporter le poids mort des pipelines, compenser le déplacement causé par la dilatation et la contraction thermique et isoler les vibrations mécaniques. Depuis 2012, Yangzhou Tianshun Piping se concentre sur la R&D et la fabrication de ces produits. Au cours des 14 dernières années, nous avons produit plus de 500 000 ensembles, qui sont largement adoptés dans des projets industriels de haut niveau à travers le monde. Nos produits sont fabriqués en stricte conformité avec les normes internationales, offrant des solutions standard et personnalisées pour s'adapter à diverses conditions de travail.
Tirant parti des propriétés élastiques des ressorts, Industrial Spring Hanger maintient une force de support constante lorsque les pipelines produisent un déplacement vertical. Lorsque les pipelines se dilatent ou se contractent en raison des changements de température, les ressorts s'étirent et se compriment en conséquence. Cela garantit que les charges des pipelines sont transmises uniformément aux structures du bâtiment, évitant ainsi la rupture des tuyaux et les dommages aux équipements résultant de la concentration des contraintes causées par des contraintes rigides. Parallèlement, l'effet d'amortissement des ressorts absorbe efficacement les vibrations générées par les pompes, les compresseurs et autres équipements et réduit la transmission du bruit.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |
▶ Précision de charge élevée : chaque unité est calibrée en charge avant la livraison, l'erreur de charge étant contrôlée à ± 5 %.
▶ Excellente résistance à la fatigue : tous les ressorts ont passé avec succès des tests de fatigue de 100 000 cycles sans déformation ni fracture permanente.
▶ Facteur de sécurité élevé : le facteur de sécurité de conception n'est pas inférieur à 1,5, garantissant des performances fiables dans des conditions de travail extrêmes.
▶ Performances anticorrosion supérieures : finition avec galvanisation à chaud ou revêtement époxy riche en zinc, adapté aux environnements corrosifs tels que les zones côtières et les usines chimiques.
▶ Surveillance visuelle : équipé d'échelles de déplacement claires pour une installation facile sur site et une inspection opérationnelle.
Articles de comparaison | Produits ordinaires sur le marché | Cintre à ressort industriel Tianshun |
Matériau du ressort | Acier au carbone ordinaire | Acier à ressort 60Si2MnA / 50CrVA |
Processus de traitement thermique | Trempe unique | Traitement thermique en trois étapes (Trempe + Revenu + Traitement de stabilisation) |
Tolérance de charge | ±10 % ~ ±15 % | Dans ±5 % |
Vie en fatigue | 30 000 cycles | Plus de 100 000 cycles |
Traitement de surface | Revêtement de peinture ordinaire | Galvanisation à chaud / Primaire époxy riche en zinc + finition |
Norme d'inspection | Contrôle par échantillonnage | Inspection complète à 100 % |
Le support à ressort industriel s'applique à tous les systèmes de tuyauterie industrielle sujets aux fluctuations de température et aux vibrations. Il fonctionne exceptionnellement bien dans les scénarios suivants :
▶ Conduites de traitement haute température et haute pression pour les unités de raffinage du pétrole
▶ Principales conduites de vapeur et conduites d'eau alimentaire des centrales électriques
▶ Conduits cryogéniques dans les terminaux de réception de GNL et les usines de gazéification
▶ Pipelines transportant des produits corrosifs dans les usines chimiques et pharmaceutiques
▶ Principales canalisations principales des réseaux de chauffage central urbains
▶ Conduites de gaz et d'oxygène dans les usines métallurgiques sidérurgiques
Nous avons mis en place un système complet de contrôle de qualité couvrant l’inspection des matières premières jusqu’à la livraison du produit fini.
1. Inspection des matières premières entrantes : chaque lot d'acier est fourni avec les certificats de matériaux d'origine et testé par analyse spectrale et examen des propriétés mécaniques.
2. Contrôle de la production des ressorts : les ressorts sont produits par des machines à enrouler CNC. Chaque ressort est soumis à des tests de charge et à des tests de déformation par compression permanents.
3. Contrôle qualité du soudage : Toutes les procédures de soudage sont effectuées par des soudeurs certifiés, suivies de tests non destructifs.
4. Inspection de livraison du produit fini : chaque unité est soumise à un étalonnage de charge et à une inspection visuelle, avec des documents complets de certification de qualité fournis.
Notre système de gestion de production a passé la certification ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment CE et API.
▶ Service de sélection technique gratuit : nous proposons une sélection et un calcul professionnels de cintres en fonction des paramètres du pipeline et des conditions de travail réelles.
▶ Conception personnalisée : conception non standard pour des exigences de charge, de déplacement ou d'espace d'installation limitées.
▶ Support technique sur site : des ingénieurs professionnels peuvent être envoyés pour guider l'installation et la mise en service sur site.
▶ Approvisionnement en pièces de rechange à long terme : nous maintenons un entrepôt de pièces de rechange bien équipé pour fournir une assistance rapide aux demandes de pièces de rechange.
Pour des paramètres plus techniques ou des solutions personnalisées de Industrial Spring Hanger, veuillez contacter notre équipe commerciale pour obtenir des documents détaillés.
