Les systèmes de pipelines dans les usines pétrochimiques fonctionnent à long terme dans des environnements à haute température, haute pression, hautement corrosifs et inflammables/explosifs, et nécessitent 3 à 5 ans de fonctionnement continu et ininterrompu. Dans de telles conditions, les supports de ressorts industriels ordinaires sont sujets à la rupture par fatigue du ressort, à la perforation par corrosion du boîtier et aux connexions desserrées. Ces problèmes provoquent non seulement une concentration des contraintes sur les pipelines conduisant à des fuites de fluides, mais peuvent également entraîner des arrêts imprévus d'usines, entraînant des pertes économiques de plusieurs dizaines de millions de yuans.
Ciblant ces risques spécifiques à l'industrie, nous avons développé le support à ressort variable pétrochimique dédié, entièrement adapté aux exigences strictes de l'industrie pétrochimique, des matériaux et de la structure aux processus de fabrication.

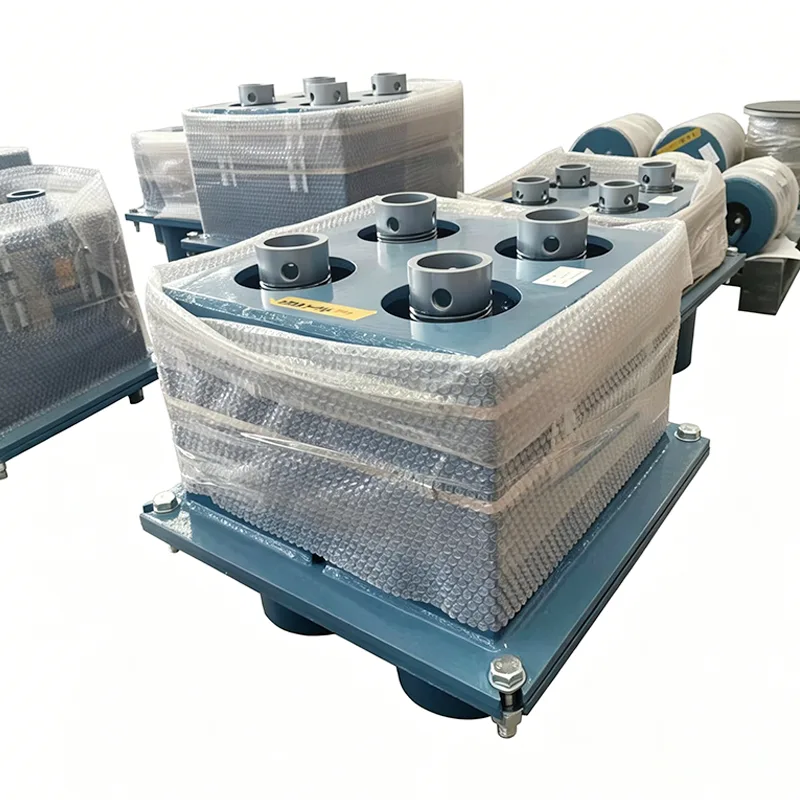

Le support à ressort variable pétrochimique est un produit de support de pipeline élastique conçu exclusivement pour les usines pétrochimiques. Il absorbe le déplacement vertical causé par la dilatation et la contraction thermique du pipeline grâce à la déformation élastique des ressorts, tout en transmettant uniformément les charges du pipeline aux structures civiles.
Yangzhou Tianshun Pipeline est entré dans le domaine du support de pipelines pétrochimiques en 2012. Au cours des 14 dernières années, nous avons fourni plus de 1,2 million d'ensembles de produits à plus de 280 projets de raffinage, d'éthylène et de GNL dans le monde, avec des performances de produits vérifiées par des conditions de travail réelles pendant 12 ans maximum.
| Tableau des spécifications des suspensions à ressorts variables | Exemple |
| Type/configuration du cintre | Types A, B, C, D, E, F, G |
| Taille du ressort / No. | N° 0 - N° 22 |
| Gamme de voyage | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Charge de fonctionnement | 0,2 kN - 400 kN |
| Charge installée (charge froide) | kN / kgf |
| Charge de fonctionnement (charge chaude) | kN / kgf |
| Direction du mouvement | Vers le haut/vers le bas |
| Variabilité (%) | ≤ 25 % (standard) |
| Traitement de surface | Galv à chaud/peint |
| Matériau du boîtier | Acier au carbone (Q235/Q355) |
Sur la base des exigences de degré de corrosion et de température des différentes conditions de travail, nous avons établi un système de matériaux classés pour les supports à ressorts variables pétrochimiques afin d'éviter une ingénierie excessive ou des performances insuffisantes :
▶ Qualité de base : boîtier Q345B + ressort 60Si2MnA, adapté aux canalisations utilitaires à température normale sans forte corrosion
▶ Qualité avancée : boîtier en acier inoxydable 304 + ressort 50CrVA avec traitement de galvanisation à chaud, adapté à la corrosion moyenne et aux canalisations de traitement inférieures à 300 ℃
▶ Qualité spéciale : boîtier 316L / Hastelloy + ressort en alliage haute température à base de nickel, adapté à une forte corrosion, à une température élevée de 550 ℃ ou à des conditions de température basse de -196 ℃
Tous les produits adoptent des processus de production CNC standardisés, avec une traçabilité à 100 % des procédures principales :
▶ Enroulement du ressort : à l'aide de machines à ressorts CNC importées d'Allemagne, les erreurs de pas et de diamètre du ressort sont contrôlées à moins de 0,1 mm.
▶ Traitement thermique : adoption de la trempe sous vide + trois processus de revenu pour éliminer complètement les contraintes internes du ressort, améliorant ainsi la résistance à la fatigue de 60 %
▶ Soudage : soudage à l'arc sous argon, avec ressuage à 100 % sur les soudures pour garantir l'absence de porosité, de fissures ou d'autres défauts.
▶ Traitement de surface : trois procédés de dérouillage par sablage + apprêt époxy riche en zinc + couche de finition fluorocarbonée, avec une épaisseur totale de revêtement ≥ 120 μm
|
Dimension de comparaison |
Support à ressort variable à usage général |
Support à ressort variable pétrochimique |
|
Durée de vie anticorrosion |
Peinture ordinaire, 1-2 ans |
Anticorrosion à trois couches, ≥10 ans |
|
Performances antidéflagrantes |
Pas de conception antidéflagrante |
Conforme aux normes antidéflagrantes ATEX, aucun risque d'étincelle |
|
Couverture des inspections |
Contrôle par échantillonnage, taux d'échantillonnage de 5 % |
Inspection complète à 100 %, chaque unité est livrée avec un rapport de test |
|
Vie en fatigue |
50 000 à 80 000 cycles |
≥150 000 cycles, répondant aux exigences de fonctionnement à long terme |
|
Sélection des matériaux |
Matériau en acier au carbone unique |
Système de matériaux à trois niveaux, précisément adapté aux conditions de travail |
Les supports à ressorts variables pétrochimiques sont largement utilisés dans les installations clés tout au long de la chaîne de l’industrie pétrochimique :
▶ oléoducs de transport de pétrole brut et de produits pétroliers dans les unités de distillation atmosphérique et sous vide
▶ Réaction de pétrole et de gaz, pipelines de circulation de catalyseur dans les unités de craquage catalytique fluide
▶ Gaz de craquage à haute température et conduites d'éthylène à basse température dans les unités de craquage d'éthylène
▶ Conduits haute pression d'hydrogène et de produits pétroliers dans les unités d'hydroffinage
▶ Gazoducs de gaz naturel liquéfié et gazoducs BOG dans les terminaux méthaniers
▶ Conduites d'entrée/sortie et de lutte contre l'incendie dans les parcs de stockage de produits pétroliers
Nous avons établi un système de qualité en boucle fermée depuis la conception jusqu'au service après-vente pour garantir que chaque support à ressort variable pétrochimique répond aux normes de sécurité les plus élevées de l'industrie pétrochimique :
▶ Contrôle de la conception : à l'aide du logiciel IAO pour l'analyse des contraintes et l'optimisation structurelle, tous les schémas de conception sont soumis à un examen à trois niveaux.
▶ Contrôle des matières premières : tout l'acier provient d'aciéries de premier plan telles que Baosteel et Angang, chaque lot étant soumis à une analyse spectrale et à des tests de propriétés mécaniques.
▶ Contrôle de la production : des points de contrôle qualité sont définis pour les processus clés, avec des inspecteurs qualité à plein temps qui surveillent et enregistrent tout au long du processus.
▶ Contrôle avant expédition : chaque unité est soumise à des tests de charge sur toute la course et à un étalonnage du déplacement, avec des rapports sur les matériaux, des rapports de test et des certificats de conformité délivrés.
▶ Contrôle après-vente : période de garantie de 12 mois avec réparation ou remplacement gratuit des produits défectueux et assistance technique à vie
Notre système de gestion de la qualité est certifié ISO 9001 : 2015 et tous les produits sont conformes aux normes internationales, notamment CE, API et ATEX.
▶ Évaluation gratuite des conditions de travail et calcul de sélection : fourniture d'analyses professionnelles des contraintes et de solutions de sélection de supports/suspensions basées sur les paramètres du pipeline et les conditions de travail.
▶ Personnalisation de produits non standard : services de conception personnalisés pour des exigences spéciales en matière de charge, de déplacement ou d'espace d'installation.
▶ Conseils d'installation sur site : envoi d'ingénieurs certifiés pour guider l'installation et la mise en service sur site
▶ Service d'inspection régulier : fournir des services d'inspection et de maintenance trimestriels aux clients de coopération annuelle
▶ Réponse aux pièces de rechange d'urgence : création d'un entrepôt dédié aux pièces de rechange pour garantir que les pièces de rechange d'urgence sont expédiées dans les 24 heures.
Q : Vos supports à ressorts variables pétrochimiques peuvent-ils être personnalisés avec des matériaux spéciaux ?
R : Oui. En plus du système de matériaux standard à trois niveaux, nous pouvons proposer des personnalisations avec des alliages spéciaux tels que l'Hastelloy C276, le Monel 400 et l'Inconel 625 pour nous adapter aux conditions extrêmes telles qu'une forte corrosion et des températures ultra élevées. Le délai de livraison pour les produits en matériaux spéciaux est généralement de 45 à 60 jours, veuillez consulter notre équipe commerciale pour plus de détails.
Q : Ce produit peut-il répondre aux exigences de fonctionnement continu et ininterrompu de 3 à 5 ans des usines pétrochimiques ?
R : Oui. Nos supports à ressorts variables pétrochimiques ont subi 150 000 cycles de fatigue et ont fonctionné en continu jusqu'à 12 ans sans défaillance dans des conditions de travail réelles. Tous les produits adoptent une double structure anti-desserrage et une conception entièrement scellée, empêchant efficacement le desserrage et la corrosion pendant le fonctionnement, répondant pleinement aux exigences de fonctionnement à long terme.
Q : Quels documents d'inspection sont inclus avec chaque produit lors de l'expédition ?
R : Chaque produit est livré avec des documents complets de certification de qualité, notamment : un certificat de test de matière première (MTC EN 10204 3.1), un rapport de test de charge de ressort, un rapport d'inspection dimensionnelle et un certificat de conformité du produit. Si une inspection par un tiers par SGS, BV, TUV ou d'autres institutions est requise, nous pouvons l'organiser à l'avance et émettre les rapports correspondants.
