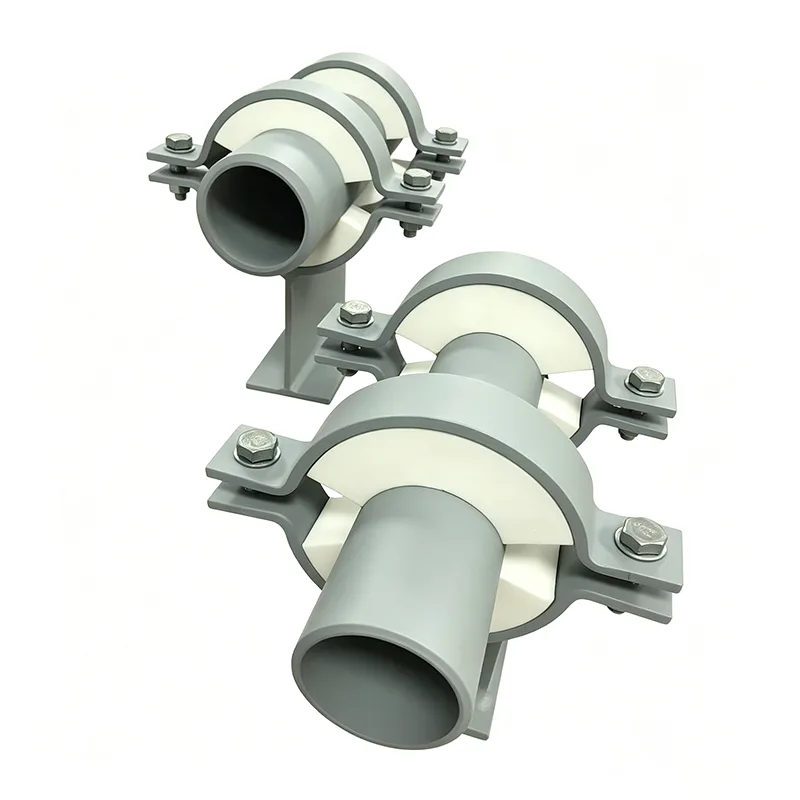

Supports de tuyaux isolés

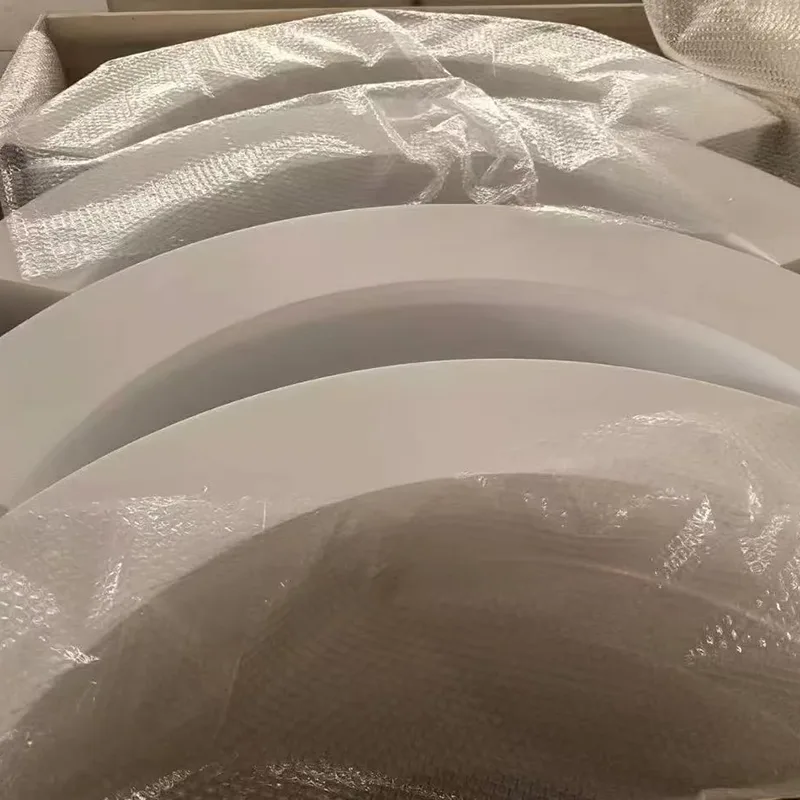

Il s'agit d'un support spécialement conçu pour les canalisations isolées, conçu pour contenir une isolation en PTFE usiné avec précision et moulé par compression. Il existe actuellement une forte demande pour ce produit sur le marché russe. En Chine, la qualité des produits en PTFE varie considérablement, ce qui rend difficile pour les commerçants internationaux de s'approvisionner en articles de haute qualité. Notre société utilise des matériaux de qualité supérieure et fabrique des supports dans une gamme de tailles allant du DN20 au DN1200.

Un support non isolé sur un tuyau par ailleurs bien isolé constitue un trou dans le système. Sur une conduite d'eau glacée, de la condensation s'égoutte. Sur une conduite de vapeur, il rayonne de la chaleur. Sur un tuyau cryogénique, il extrait l’humidité de l’air et la gèle solidement. L'objectif d'un support de tuyau isolé est de combler cet espace, c'est-à-dire de supporter le poids du tuyau, de son contenu et de l'isolation sans créer de court-circuit thermique entre le tuyau et la structure.

Yangzhou Tianshun conçoit et fabrique des supports de canalisations isolés depuis 2012 pour les réseaux de refroidissement urbains, les systèmes de vapeur industriels, les terminaux GNL et les usines de transformation alimentaire du monde entier. Nous construisons chaque support comme un seul assemblage testé en charge avec le bloc isolant entièrement intégré, de sorte que vous n’avez pas à fabriquer la rupture de pont thermique sur place.

Comment fonctionne la rupture de pont thermique

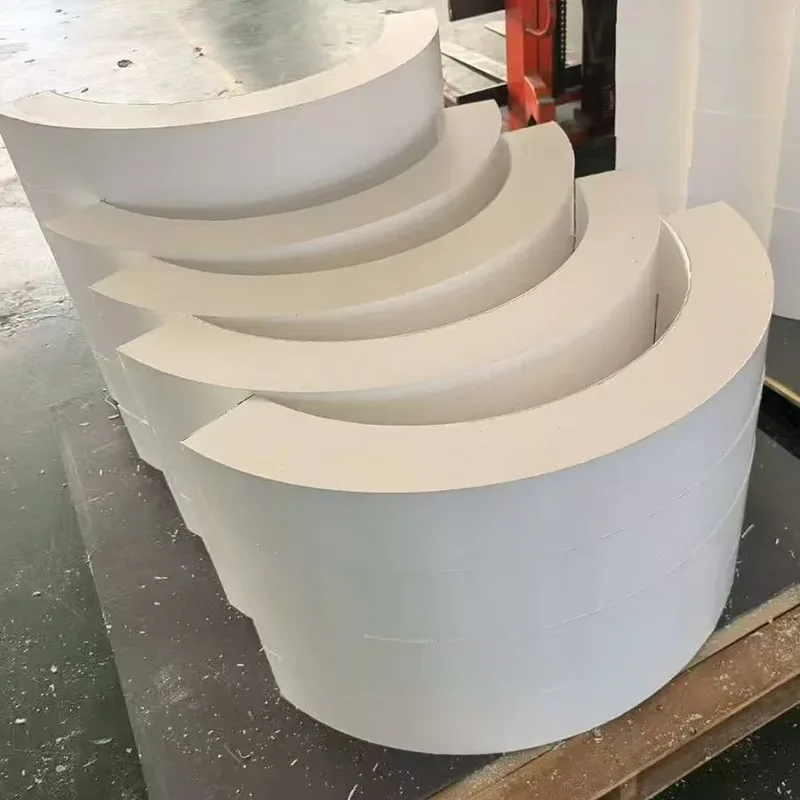

Dans un sabot de tuyauterie standard, la selle métallique repose directement sur la plaque de base métallique. La chaleur ou le froid passent directement à travers. Dans un support isolé, un bloc isolant rigide prend place entre les deux pièces métalliques. La charge du tuyau se déplace de la selle vers l'isolation et de l'isolation vers la plaque de base. A aucun moment la selle ne touche la plaque de base. Le bloc est usiné pour correspondre au diamètre du tuyau sur une face et à la base en acier sur l'autre, offrant ainsi un contact complet et aucune charge ponctuelle.

Le matériau du bloc est sélectionné pour rester résistant à la température de conception. Le polyisocyanurate haute densité (PIR) fonctionne pour les conduites d'eau réfrigérée et de glycol. Le verre cellulaire supporte un service cryogénique jusqu'à -196°C et offre une perméabilité à la vapeur d'eau proche de zéro. Le silicate de calcium supporte les conduites de vapeur et d'huile chaude jusqu'à 650°C. La résistance à la compression du bloc est vérifiée par rapport à la charge d’hydrotest complète (et pas seulement au poids opérationnel) afin qu’il ne s’écrase pas lors de la mise en service.

Un pare-vapeur qui ne s'arrête pas au support

Sur les canalisations froides, la pénétration d’humidité constitue la plus grande menace à long terme. La vapeur d’eau qui pénètre dans l’isolant finira par se condenser, geler ou corroder la surface du tuyau. Nos supports isolés sont construits avec un collier d'étanchéité métallique continu autour du bloc isolant. L'équipe du chantier fait passer la gaine isolante du tuyau jusqu'à ce collier et la scelle avec de l'adhésif ou du ruban adhésif. Aucun écart. Pas de patch découpé à la main. Juste un joint pare-vapeur propre et inspectable qui reste étanche.

Lorsque le tuyau doit glisser, l'isolation reste en place

De nombreuses conduites isolées se dilatent et se contractent avec la température. Un support fixe combattrait ce mouvement. Nous intégrons une surface de glissement à faible friction directement dans l'ensemble support. Une tôle d'acier inoxydable poli est collée sur la face inférieure du bloc isolant (ou sur une plaque de répartition de charge située en dessous). Un tampon imprégné de PTFE ou de graphite est collé sur le dessus de la plaque de base. Les deux surfaces glissent l’une contre l’autre avec un coefficient de frottement suffisamment faible pour que les forces thermiques du tuyau puissent le vaincre. L'ensemble de l'interface coulissante est enfermé dans le corps de support, protégé de la poussière, des débris et de l'eau, de sorte qu'il reste libre de mouvement pendant toute la durée de vie du système.

Conçu pour correspondre à vos spécifications de canalisation, pas un catalogue

Nous ne choisissons pas un support isolé sur une étagère. Chaque commande est configurée selon votre :

Taille du tuyau et épaisseur de paroi

Matériau et épaisseur d'isolation

Températures de fonctionnement et de conception

Charges de support (poids mort, hydrotest, occasionnelles)

Exigences de mouvement (glissière axiale, ancrage fixe, guidage latéral)

Exposition environnementale (intérieure, extérieure, côtière, lavage, zone incendie)

Les composants en acier sont en acier au carbone galvanisé à chaud en standard, avec de l'acier inoxydable (304L, 316L) disponible pour les applications corrosives ou hygiéniques. Tous les soudages structurels sont effectués par des soudeurs qualifiés selon des procédures certifiées.

Applications dans tous les secteurs

Eau glacée et refroidissement urbain : pas de condensation, pas de gouttes, pas de CUI.

Vapeur et eau chaude : perte de chaleur minimale, températures de contact sûres et plaques coulissantes qui s'adaptent à l'expansion.

Cryogénique et GNL : Blocs isolants en verre cellulaire, corps en acier inoxydable et sabots froids qui empêchent la formation de glace sur la structure.

Agroalimentaire et pharmaceutique : acier inoxydable, finitions hygiéniques, isolation encapsulée et compatibilité totale avec le lavage.

Pétrole et gaz : matériaux de service acides, options résistantes au feu et conceptions étanches à la vapeur pour les environnements côtiers et offshore.

Documentation qui soutient chaque commande

Chaque expédition comprend des certificats de matériaux EN 10204 Type 3.1, des fiches techniques d'isolation avec les valeurs de résistance à la compression et de conductivité thermique, des rapports d'inspection dimensionnelle et des certificats de test de charge si nécessaire. Pour les projets pétroliers et gaziers, nous pouvons fournir des rapports de tests HIC et des documents de conformité NACE. Pour les applications de qualité alimentaire, les rapports sur l'état de surface et les déclarations de matériaux sont standard.

FAQ

Q : Pouvez-vous faire correspondre n’importe quel type et épaisseur d’isolation ?

R : Oui. Nous usinons le bloc isolant selon le diamètre extérieur exact de votre tuyau et l'épaisseur de l'isolation, et sélectionnons le matériau du bloc en fonction de votre température de fonctionnement.

Q : Fournissez-vous l'unité complète, y compris la plaque coulissante si un mouvement est nécessaire ?

R : Oui. Nous pouvons intégrer une plaque coulissante en PTFE ou en graphite à la base, le tout enfermé dans le corps de support.

Q : Comment empêcher le bloc isolant de se mouiller ?

R : Le bloc est entièrement encapsulé dans le corps de support en acier et nous fournissons un collier d'étanchéité en métal pour une connexion continue du pare-vapeur à l'isolation du tuyau.

Q : Que se passe-t-il si mon tuyau est en acier inoxydable ou nécessite des conditions d'hygiène ?

R : Nous fabriquons l'intégralité du support en acier inoxydable 304L ou 316L avec des surfaces décapées et passivées, adaptées aux environnements de lavage et de qualité alimentaire.

Q : Puis-je obtenir une version coupe-feu ?

R : Oui. Nous pouvons incorporer des matériaux de protection passive contre l'incendie classés pour l'exposition aux incendies cellulosiques ou aux jets d'eau, maintenant ainsi leur intégrité portante pendant la période requise.

Un support de tuyau isolé est un petit composant dans un grand projet, mais un élément défectueux (isolant écrasé, pare-vapeur fendu, plaque coulissante grippée) peut forcer un arrêt imprévu. Nous fabriquons ces supports depuis plus d'une décennie, expédiant dans plus de 45 pays, avec plus de 70 % de notre activité provenant de clients réguliers. Cet enregistrement existe parce que nous traitons chaque support comme un assemblage technique et non comme un article en stock. Envoyez-nous votre programme de tuyauterie et vos spécifications d'isolation. Nous vous renverrons une proposition dimensionnée et un prix ferme dans la journée.
