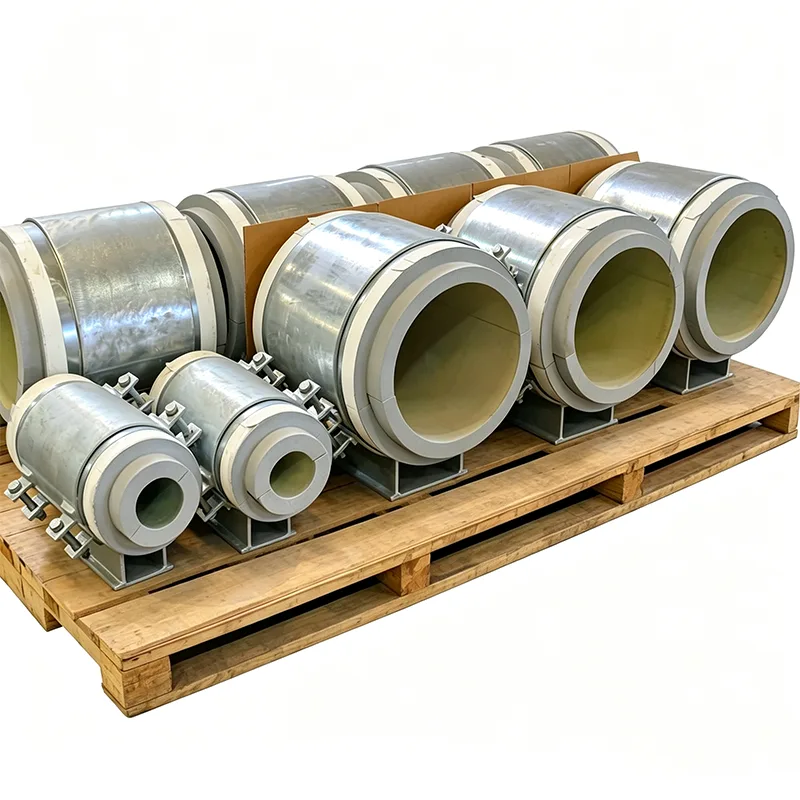

Support de glissière de tuyau pré-isolé

Un tuyau qui se dilate et se contracte sous l’effet des changements de température doit se déplacer au niveau de ses supports. Une canalisation qui doit rester isolée a besoin d’une enveloppe thermique ininterrompue. Satisfaire aux deux exigences au même point de support signifie généralement installer une plaque coulissante séparée, puis couper l'isolant autour sur place - une séquence qui laisse place à un mauvais alignement, à une isolation comprimée et à un pare-vapeur peu fiable. Un support coulissant de tuyau pré-isolé résout ce problème en intégrant le mécanisme coulissant et le bloc isolant dans une seule unité assemblée en usine qui arrive sur site prête à accepter le tuyau et l'isolation adjacente.

Nous produisons ces supports de glissière intégrés dans notre usine de Yangzhou depuis 2012, pour les conduites de vapeur, les réseaux d'eau glacée et les canalisations de transfert cryogénique dans plus de 45 pays. Chaque assemblage est conçu de manière à ce que le tuyau se déplace librement, que l'isolation reste intacte et que l'acier de support reste à une température sûre.

Comment les fonctions coulissantes et isolantes fonctionnent ensemble

Le corps de support contient un bloc isolant rigide à haute densité qui transfère la charge du tuyau de la selle vers la plaque de base. Aucun métal ne touche le métal à travers le trajet de charge : l’isolation elle-même agit comme une rupture de pont thermique. Sous le bloc isolant, une paire coulissante à faible friction est positionnée avec précision lors de la fabrication.

L'élément coulissant supérieur est une tôle d'acier inoxydable poli collée sur la face inférieure du bloc isolant ou sur une plaque intermédiaire de répartition de charge.

Le composant coulissant inférieur est un tampon imprégné de PTFE ou de graphite fixé au sommet de la plaque de base en acier.

L'ensemble de l'interface coulissante est enfermé dans le corps de support, protégé de la poussière de construction, des débris soufflés par le vent et de l'humidité qui pourraient augmenter la friction ou provoquer de la corrosion au fil du temps.

La surface de glissement et la longueur de déplacement sont calculées à partir des données d'analyse des contraintes de vos canalisations. Nous ajoutons une marge généreuse au-delà du déplacement maximum attendu, de sorte que même un transitoire inhabituel ne poussera pas le support au-delà de sa plage conçue.

Une isolation performante à votre température de fonctionnement

Le matériau du bloc isolant est sélectionné en fonction des conditions thermiques spécifiques de votre ligne et n'est pas sélectionné dans un stock unique. Nos options de matériaux standard incluent :

PIR (polyisocyanurate) haute densité : pour l'eau glacée, la saumure et le froid jusqu'à -50°C.

Verre cellulaire : pour les applications cryogéniques jusqu'à -196°C où l'imperméabilité à l'humidité est critique.

Silicate de calcium : pour vapeur, huile chaude et lignes de process jusqu'à 650°C.

Panneaux à base de perlite ou microporeux : pour les applications nécessitant une très faible conductivité thermique à des températures extrêmes.

Chaque bloc est usiné pour correspondre au diamètre du tuyau et à l'épaisseur de l'isolant spécifié pour le projet. Sa résistance à la compression est vérifiée par rapport à la charge d'hydrotest complète, et pas seulement au poids opérationnel, pour éviter l'écrasement lors de la mise en service.

Un pare-vapeur qui ne s’interrompt pas

Le corps de la chaussure métallique est fabriqué avec une bride d'étanchéité intégrée. Lorsque l'équipe du chantier installe l'isolation des tuyaux et le revêtement extérieur, elle amène le pare-vapeur directement sur cette bride et la scelle avec de l'adhésif ou du ruban adhésif. Le résultat est une enveloppe continue et inspectable qui traverse directement l'emplacement du support : pas d'espace, pas de pièces découpées à la main, pas de recours au mastic appliqué uniquement sur place.

Documentation et fiabilité

Chaque support de diapositive pré-isolé est livré avec une documentation complète :

Certificats EN 10204 Type 3.1 pour toutes les pièces en acier.

Fiches techniques des matériaux isolants avec valeurs de conductivité thermique et de résistance à la compression à la température de conception.

Certificats de coefficient de frottement des plaques coulissantes, vérifiés par des tests en laboratoire.

Rapports dimensionnels confirmant la plage de déplacement, l'épaisseur du bloc et les dimensions de la plaque de base.

Applications courantes

Supports de canalisations de vapeur et de condensats dans les centrales électriques et les installations industrielles.

Lignes d'eau glacée et de refroidissement urbain où les supports de glissières sont positionnés sur de longues lignes droites.

Galeries de tuyaux cryogéniques où la contraction thermique exige une surface de glissement fiable et à faible friction.

Tout système de tuyauterie isolée comportant des plaques coulissantes assemblées sur place ralentirait l'installation de l'isolation et créerait des difficultés d'inspection.

Pourquoi Tianshun ?

Un support coulissant qui coince ou écrase son isolant après quelques cycles thermiques n’est pas un support coulissant, c’est une future commande de réparation. Notre approche intégrée en usine élimine la variabilité de l'assemblage sur site et garantit que les surfaces coulissantes sont alignées, que le bloc isolant est entièrement soutenu et que le pare-vapeur peut être exécuté proprement par l'équipe du site. Avec plus de 70 % de soutien commercial et technique régulier qui commence à partir de vos isométries, nous livrons un produit dont les performances sont prévisibles, du premier au dernier réchauffement.

FAQ

Q : La surface coulissante peut-elle être remplacée si elle s’use ?

R : Les surfaces coulissantes sont enfermées et collées dans l'assemblage en usine, le remplacement sur site n'est donc pas pratique. Les matériaux que nous utilisons sont évalués pour des décennies de mouvement sous les charges de conception, et nous fournissons des données de tests de friction avec chaque commande.

Q : Quelle plage de températures est couverte ?

R : De -196°C (verre cellulaire) à +650°C (silicate de calcium). Des températures plus élevées peuvent être supportées avec des matériaux spéciaux – contactez notre équipe d’ingénierie.

Q : Comment empêcher le bloc isolant d'être cisaillé par l'action de glissement ?

R : Le plan de glissement est situé sous le bloc isolant et une plaque de répartition de charge rigide sépare les deux. L'isolation ne subit qu'une charge de compression ; les forces de glissement sont transférées directement entre les surfaces métalliques.

Q : Puis-je obtenir un support coulissant qui guide également le tuyau latéralement ?

R : Oui. Nous pouvons ajouter des plaques de guidage intégrées au corps de support, permettant un mouvement axial tout en limitant le déplacement latéral.
