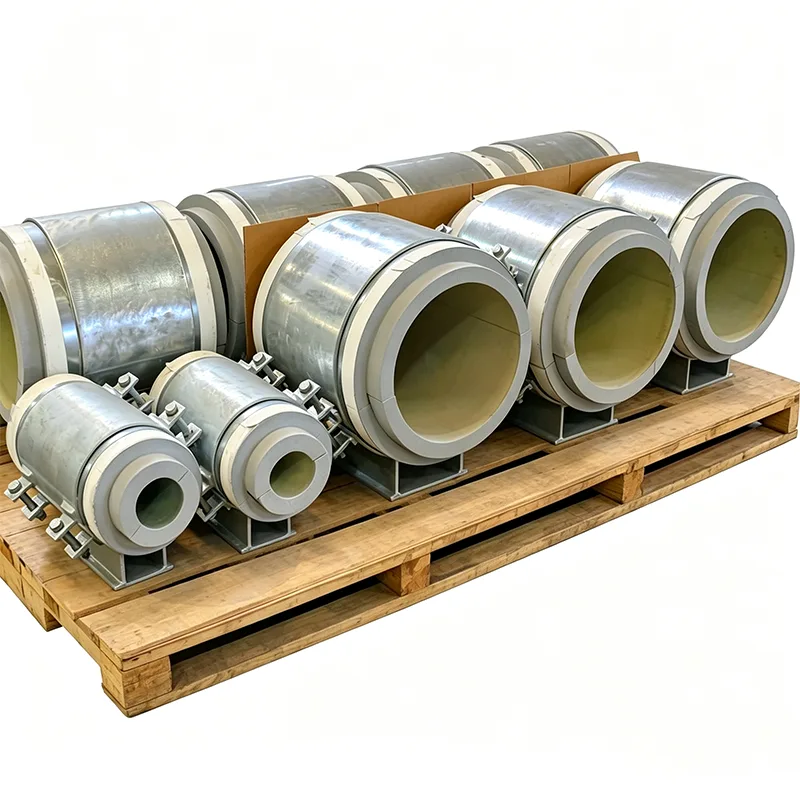

Supports de tuyaux pré-isolés montés sur base

L'isolation fabriquée sur place autour des supports de tuyaux crée des points faibles dans tout système pré-isolé. Les supports de tuyaux pré-isolés montés sur base de Yangzhou Tianshun arrivent sous la forme d'une unité unique construite en usine avec un bloc isolant entièrement encapsulé, un pare-vapeur intégré et des plaques coulissantes en option – réduisant la main d'œuvre sur le site, éliminant les ponts thermiques et accélérant l'installation. Demandez un devis, envoyez vos spécifications d'isolation ou discutez des exigences de votre projet.

Dans un projet de canalisations pré-isolées (réseaux de chauffage urbain, de refroidissement ou conduites industrielles chaudes et froides), le système d'isolation est aussi solide que son point le plus faible. Les emplacements de support sont généralement ce point faible. La fabrication sur place de l'isolant autour d'un sabot de tuyau, la découpe du matériau en bloc à la bonne taille et le scellement du pare-vapeur dans des positions difficiles prennent du temps, dépendent fortement des compétences de l'installateur et sont difficiles à inspecter correctement une fois le revêtement posé.

Les supports de tuyaux pré-isolés montés sur base éliminent ce travail sur site. Le bloc isolant porteur est collé en usine à l’intérieur du corps de support métallique et scellé dans une enveloppe continue avant de quitter notre usine. L'ensemble arrive sur site sous la forme d'une unité unique, prête à installer : boulonnez-le à la fondation ou à la charpente métallique, posez le tuyau et connectez l'isolation du tuyau adjacent directement au collier d'étanchéité intégré au support. Nous fabriquons ces supports dans notre usine de Yangzhou depuis 2012, pour des projets où la cohérence, la rapidité et les performances d'isolation à long terme ne sont pas négociables.

Ce que vous obtenez dans un assemblage fabriqué en usine

Chaque support de tuyau pré-isolé monté sur base se compose de trois couches intégrées :

Une plaque de base en acier rigide avec des trous de boulons d'ancrage pré-percés, dimensionnés en fonction de vos exigences structurelles et sismiques.

Un bloc isolant haute densité, choisi pour la température de fonctionnement, entièrement capturé dans le corps métallique. Pour les services chauds jusqu'à 140°C, nous utilisons généralement du polyuréthane haute densité (PUR) ou du polyisocyanurate (PIR). Pour l'eau glacée et les applications à températures inférieures à zéro, du verre cellulaire à cellules fermées ou PIR avec un indice de service à basse température est utilisé.

Un support de tuyau ou une selle qui répartit la charge dans le bloc isolant, fixé mécaniquement pour empêcher la rotation ou le levage. Le berceau est conçu avec un rayon correspondant au diamètre extérieur du tuyau et comprend un revêtement de protection pour éviter d'endommager le revêtement.

L’ensemble métallique est galvanisé à chaud en standard, l’acier inoxydable étant disponible pour les environnements corrosifs. Étant donné que le bloc isolant est collé dans des conditions d'usine contrôlées, le chemin de la charge de compression est parfaitement perpendiculaire et il n'y a aucun espace d'air qui permettrait une perte de chaleur par convection ou une migration d'humidité au fil du temps.

Pas de ponts thermiques, pas de fuites de vapeur

La caractéristique déterminante de ce support est que la plaque de base en acier et le support tubulaire ne se touchent jamais. Le bloc isolant supporte tout le poids du tuyau et agit comme une coupure thermique. Sur un tuyau froid, cela signifie qu'aucun givre ne se forme sur la plaque de base ou sur l'acier de construction situé en dessous. Sur un tuyau chaud, cela signifie qu’aucune chaleur n’est perdue vers la fondation.

Pour le pare-vapeur, nous fabriquons le support avec une bride d'étanchéité métallique intégrée sur le pourtour. L'enveloppe isolante du tuyau appliquée sur site, qu'il s'agisse d'une tôle enroulée en spirale ou d'un manchon thermorétractable, s'appuie contre cette bride et est scellée avec de l'adhésif ou du ruban adhésif, créant ainsi un joint pare-vapeur continu et inspectable. Nous prédécoupons également l’isolation secondaire autour du corps de support afin que les équipes de chantier n’aient pas à modifier les segments d’isolation à la volée.

Quand un mouvement doit se produire au niveau du support

Dans de nombreuses conduites pré-isolées, le tuyau doit glisser à travers le support à mesure qu'il se dilate et se contracte. Nous pouvons intégrer une surface coulissante à faible friction dans le support monté sur base sans compromettre l'isolation. Une tôle d'acier inoxydable poli est collée sur la face inférieure du bloc isolant, associée à un tampon en PTFE ou en graphite sur le dessus de la plaque de base. L'ensemble coulissant est enfermé dans le corps de support scellé, de sorte qu'aucune poussière ou humidité ne puisse atteindre les surfaces coulissantes. La plage de mouvement de conception est calculée pour correspondre à l'analyse des contraintes de vos canalisations, avec une marge de sécurité généreuse.

Une documentation à la hauteur de la qualité du produit

Chaque commande de support pré-isolée de Tianshun comprend :

Certificats de matériaux EN 10204 Type 3.1 pour tous les aciers de construction et boulonnages.

Fiches techniques des matériaux d'isolation répertoriant la conductivité thermique, la résistance à la compression et la perméabilité à la vapeur d'eau à la température de conception.

Rapports d'inspection dimensionnelle confirmant l'épaisseur du bloc, les dimensions de la plaque de base, ainsi que la hauteur totale et l'alignement de l'assemblage.

Dossiers de production en usine montrant les conditions environnementales pendant le collage et le durcissement, qui sont essentielles à l'intégrité de l'adhésion à long terme.

Applications typiques

Réseaux de chauffage et de refroidissement urbains, où les systèmes de canalisations collées pré-isolées sont la norme

Supports à tubes pré-isolés enterrés et aériens dans les installations industrielles

Conduites de GNL et cryogéniques où un pare-vapeur scellé en usine réduit considérablement les délais de mise en service

Installations alimentaires et pharmaceutiques nécessitant des surfaces de support hygiéniques et nettoyables

Tout projet où la réduction du travail d'isolation sur site constitue un avantage mesurable en termes de coût et de calendrier.

Pourquoi choisir Tianshun pour les supports pré-isolés ?

Nous ne considérons pas l’isolation comme une réflexion après coup et nous ne nous contentons pas d’insérer un bloc dans une chaussure standard. Notre équipe d'ingénierie interne prend en compte les dimensions de vos tuyaux, les spécifications d'isolation et les charges structurelles, et configure chaque support de manière à ce que le bloc isolant fonctionne dans les limites de sa contrainte de compression admissible, que le pare-vapeur puisse être exécuté par l'équipe du site sans improvisation et que la plaque de base corresponde à votre disposition en acier civil ou de construction. Cette approche axée sur le design, combinée à nos 14 années d'expérience et à un taux de commandes répétées supérieur à 70 %, vous garantit d'obtenir un support qui maintient la chaleur là où elle doit être et la condensation à l'extérieur.

FAQ

Q : Le bloc isolant peut-il être remplacé s’il est endommagé ?

R : Il est lié et encapsulé, ce qui rend son remplacement sur site peu pratique. Nous vous recommandons de commander un ensemble de rechange pour les emplacements critiques. Le corps en acier robuste minimise le risque de dommages lors de la manipulation.

Q : Quelle plage de température ces supports couvrent-ils ?

R : De -196°C à +140°C pour les combinaisons PIR/verre cellulaire standard. Pour des températures plus élevées, des blocs de silicate de calcium peuvent être utilisés.

Q : Dois-je fournir ma propre plaque coulissante ?

R : Non. Nous pouvons intégrer la plaque coulissante pendant la fabrication et la surface coulissante reste scellée à l’intérieur du corps de support.

Q : Comment puis-je sceller l’isolation des tuyaux sur votre support ?

R : Nous fournissons un collier d’étanchéité métallique tout autour du support. Votre équipe de chantier place simplement la gaine isolante du tuyau jusqu'à ce collier et la scelle avec du ruban adhésif ou du mastic standard sur site.

Q : Quelles normes s’appliquent ?

R : Fabrication d’acier selon MSS SP-58/69. Les blocs isolants sont conformes à la norme EN 14305 (verre cellulaire) ou EN 13165 (PUR/PIR). Nous pouvons également respecter des codes de projet spécifiques comme la norme EN 253 pour les canalisations de chauffage urbain.
