Renfort retenu par flambage

Un renfort retenu par flambage, ou BRB, est un fusible structurel pour les bâtiments. Il prend la force axiale d'un tremblement de terre et la dissipe grâce à la déformation stable d'un noyau en acier, qui est empêché de se déformer par une enveloppe externe. Étant donné que le corset se comporte presque de la même manière en traction et en compression, les ingénieurs peuvent prédire son comportement et l’endroit où les dommages se produiront.

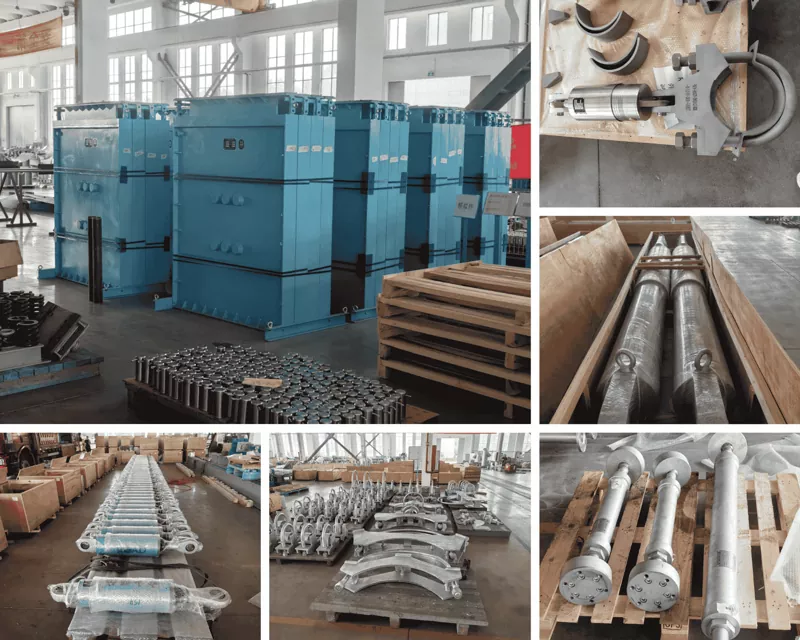

Yangzhou Tianshun produit ces renforts pour les nouvelles charpentes en acier et les rénovations sismiques. Notre implication dans la technologie d'amortissement remonte à plus de vingt ans et les appareils orthopédiques sont fabriqués selon un système certifié ISO 9001:2015 dans une usine de production dédiée à Jiangsu, en Chine.

Comment les trois composants fonctionnent ensemble

Le noyau en acier

Toute la charge axiale traverse le noyau. La section centrale est dimensionnée pour céder lors d'un séisme de conception, tandis que les zones d'extrémité ont une section transversale plus grande qui reste élastique. Cela force la déformation inélastique dans une région connue, donnant à l'ingénieur en structure un degré élevé de confiance dans le mode de rupture. Les nuances d'acier de base sont généralement LY100, LY160 ou LY225, sélectionnées pour correspondre à la capacité d'élasticité requise.

La couche de décollement

Entre le noyau en acier et l'enveloppe extérieure se trouve un matériau qui élimine la liaison et la friction. Cette couche garantit que le boîtier ne supporte aucune charge axiale et permet au noyau de se dilater et de se contracter librement. Sans cela, le boîtier prendrait de la force et compromettrait le comportement hystérétique symétrique du corset.

Le boîtier

Le plus souvent constitué d'un tube d'acier rempli de béton, l'enveloppe assure uniquement une retenue latérale. Sa rigidité en flexion empêche le noyau mince de se déformer sous la compression, ce qui permet au corset d'atteindre sa pleine capacité d'élasticité dans les deux sens sans dégradation de sa résistance.

Avantages pratiques par rapport aux appareils orthodontiques conventionnels

Les cadres contreventés à retenue de flambement, ou BRBF, présentent plusieurs avantages pratiques par rapport aux cadres spéciaux à contreventements concentriques (SCBF). Étant donné que le BRB peut dissiper l'énergie au travers de cycles stables et reproductibles, les codes du bâtiment attribuent souvent un facteur de comportement plus élevé : R=8 dans de nombreuses dispositions. La réduction des charges sismiques de conception qui en résulte peut se traduire par des colonnes et des poutres plus petites, des connexions plus légères et des exigences réduites en matière de fondations.

Sur place, les BRB sont généralement plus rapides à monter. Les connexions ont tendance à être plus simples et le corset arrive sous la forme d'une seule unité assemblée plutôt que sous la forme de plusieurs pièces à coudre ensemble dans les airs.

Après un séisme majeur, les dégâts se concentrent sur le noyau remplaçable. L'inspection et l'échange d'un corset sont une procédure définie, bien plus simple que la réparation d'un corset classique bouclé. Cette remplaçabilité rend également les BRB attrayants pour la rénovation de bâtiments plus anciens, où les renforts peuvent être boulonnés dans les cadres existants pour augmenter les performances sismiques sans une reconstruction complète.

Des études indépendantes ont noté des économies allant jusqu'à 5 $ par pied carré lorsque les BRBF remplacent d'autres systèmes sismiques, grâce à l'effet combiné d'une structure plus légère, d'une érection plus rapide et de connexions plus simples.

Portée technique

Chaque renfort est dimensionné en fonction des forces et des limites de dérive spécifiques au projet. Notre groupe d'ingénierie travaille avec l'ingénieur en structure agréé pour finaliser la zone centrale, la rigidité et la géométrie des connexions.

Tests et documentation

Avant qu'un BRB ne quitte l'usine, il subit un test d'acceptation cyclique à des cylindrées progressivement croissantes. Nous vérifions les forces maximales de traction et de compression, confirmons que les boucles d'hystérésis sont stables et vérifions que la déformation inélastique cumulée répond aux exigences du projet. Un rapport de test complet fait partie de la documentation livrée avec le corset.

La traçabilité des matériaux couvre chaque tôle d'acier jusqu'à son numéro de chaleur. Les enregistrements des matériaux de boîtier et les rapports d'inspection des soudures sont inclus en standard. Lorsqu'un projet nécessite des tests de qualification de prototypes dans un laboratoire indépendant, nous gérons également ce processus.

Où les BRB sont installés

Immeubles de grande hauteur – tours en acier et composites dans les régions sismiques où le contrôle de la dérive et la flexibilité architecturale sont importants.

Aéroports et centres de transport : structures à longue portée qui nécessitent une dissipation d'énergie sans que de lourds éléments de contreventement n'encombrent les espaces ouverts.

Écoles et hôpitaux – installations censées fonctionner après un tremblement de terre, le remplacement des renforts étant prévu comme une simple opération de maintenance.

Centres de congrès et halls d’exposition – de grands volumes sans colonnes où les croisillons peuvent être disposés selon diverses configurations en fonction de l’architecture.

Bâtiments industriels – les équipements lourds augmentent la masse sismique ; Les BRB offrent une résistance latérale sans consommer trop d’espace au sol.

Projets de rénovation : les cadres existants en béton ou en acier peuvent être améliorés en ajoutant des BRB montés à l'extérieur pendant que le bâtiment reste partiellement opérationnel.

Questions fréquemment posées

En quoi un BRB est-il différent d'un renfort en acier standard ?

Un corset standard se déforme en compression et perd de sa résistance, produisant une réponse asymétrique. Un BRB cède dans les deux sens sans flambage, de sorte que la dissipation d'énergie par cycle est stable et prévisible.

Les BRB peuvent-ils être utilisés dans des structures en béton ?

Oui. Ils sont plus courants dans les charpentes en acier, mais peuvent être connectés à des bâtiments en béton pour une nouvelle construction hybride ou des rénovations sismiques. Les détails finaux sont conçus au cas par cas.

Qu'arrive-t-il au corset après un fort tremblement de terre ?

Le noyau peut présenter un allongement permanent et l'enveloppe reste intacte. Le renfort endommagé est déboulonné et remplacé. La procédure est généralement décrite dans le plan d’inspection et d’intervention post-séisme du projet.

Fournissez-vous uniquement le support ou également les connexions ?

Nous fournissons l'ensemble complet de renfort : noyau, boîtier, zones d'extrémité et plaques de connexion. L'interface avec le cadre est coordonnée avec l'ingénieur structure du projet.

Quelle documentation accompagne chaque commande ?

Certificats d'usine, dossiers de matériaux de tubage, certificats de revêtement ou d'ignifugation si nécessaire, rapports de soudure et rapport de test d'acceptation en usine pour chaque renfort. Pour les projets AISC 341 ou EN 15129, nous fournissons le package complet de conformité.

À quels délais faut-il s'attendre ?

Les délais dépendent de la quantité et de la complexité des connexions finales. À titre indicatif, la production standard dure entre huit et douze semaines à compter de l'approbation du dessin. Nous vous tenons informés des progrès réalisés à chaque étape clé.

Travailler avec Tianshun

Envoyez-nous les forces de conception, les limites de dérive de l'histoire et le type de connexion préféré. Un ingénieur, et pas seulement un coordinateur commercial, examinera les entrées et répondra avec une configuration préliminaire du corset et un plan de test dans un délai d'un jour ouvrable.

Les matériaux de base personnalisés, les produits ignifuges spéciaux et les programmes de qualification spécifiques au projet font partie de notre approvisionnement quotidien, sans exception. Après la livraison, nous restons disponibles pour une assistance à l’installation et des conseils d’inspection post-séisme.

Les renforts retenus par flambage protègent la structure en cédant de manière contrôlée et sont faciles à inspecter et à remplacer lorsque les secousses s'arrêtent.
