Amortisseur de masse réglé

Un amortisseur de masse accordé, souvent appelé TMD ou absorbeur d'harmoniques, est un système secondaire masse-ressort-amortisseur fixé à une structure en un point de forte amplitude de vibration. Son rôle est de contrecarrer les mouvements de résonance. Lorsque le vent, la circulation des piétons ou des machines excite l’une des fréquences naturelles de la structure, le TMD oscille en opposition, éloignant l’énergie mécanique de la structure principale et la dissipant sous forme de chaleur. Le résultat est une réduction notable du balancement, de l’accélération et du déplacement, ce qui améliore le confort des occupants, protège les éléments non structurels et prolonge la durée de vie en fatigue.

Yangzhou Tianshun fournit des amortisseurs de masse réglés pour les bâtiments, les ponts, les cheminées industrielles et les éléments architecturaux élancés. Le travail de conception et de fabrication s'appuie sur plus de deux décennies d'expérience en technologie d'amortissement, réalisée dans le cadre d'un système de gestion de la qualité répondant aux exigences de la norme ISO 9001.

Comment les trois composants sont adaptés à la structure

Un TMD fonctionne parce que trois paramètres (masse, rigidité et amortissement) sont ajustés pour correspondre aux caractéristiques dynamiques de la structure hôte.

La masse est dimensionnée en fraction de la masse modale du mode de vibration cible. Les rapports de masse typiques varient de 0,5 % à 5 % de la masse modale, en fonction de l'espace disponible, des performances requises et des contraintes structurelles. Une masse plus importante permet généralement une plus grande réduction des vibrations, mais elle impose également une charge de gravité supplémentaire sur le sol ou le châssis.

La rigidité, généralement fournie par des ressorts hélicoïdaux ou des ressorts à lames, est sélectionnée de manière à ce que la fréquence naturelle du TMD coïncide presque avec la fréquence structurelle gênante. Un petit décalage délibéré est parfois introduit pour élargir la bande passante effective. Lorsque la structure commence à résonner, la masse du TMD oscille presque à la même fréquence mais déphasée, générant une force d’inertie qui repousse le mouvement de la structure.

L’élément amortisseur – souvent un amortisseur visqueux ou un amortisseur à courants de Foucault – contrôle l’amplitude de la propre oscillation du TMD et détermine la quantité d’énergie qui peut être éliminée par cycle. Un amortissement trop faible donne une réponse nette mais étroite ; trop bloque la masse et annule le bénéfice. Le rapport d'amortissement optimal est calculé en fonction du rapport de masse et des performances souhaitées sur la plage de fréquences d'intérêt.

Une fois ces trois paramètres correctement définis, le TMD fonctionne sans alimentation externe, vannes ou signaux de commande. Il répond automatiquement chaque fois que la structure entre en résonance et reste inactif dans des conditions non critiques.

Approche de conception et de fabrication

Chaque TMD que nous livrons est un assemblage spécifique au projet. Nous commençons par l’analyse modale de la structure – les fréquences naturelles, les formes modales et les masses modales – généralement fournie par l’ingénieur en structure agréé. À partir de ces données, nous sélectionnons la masse, calculons la rigidité du ressort requise et définissons les caractéristiques d'amortissement qui fourniront la réduction spécifiée de l'accélération ou du déplacement.

Le corps de masse est généralement fabriqué à partir de plaques d'acier boulonnées ou soudées dans un bloc compact. Les ressorts sont commandés auprès de fabricants spécialisés en fonction du taux exact et de la résistance à la fatigue requis. L'amortissement peut être obtenu grâce à des éléments fluides visqueux, des coussinets viscoélastiques ou des systèmes magnétiques à courants de Foucault, en fonction de la course, de la durée de vie et des préférences de maintenance. Tous les composants sont assemblés et alignés dans un cadre support rigide qui est ensuite fixé à la structure.

La traçabilité des matériaux est assurée pour les pièces porteuses et les certificats des ressorts sont inclus dans le dossier de documentation. Avant expédition, nous vérifions la fréquence naturelle et le taux d'amortissement du TMD assemblé sur un banc d'essai. Un rapport confirmant que l'appareil répond aux objectifs de conception est fourni avec le produit.

Portée technique

Pour les applications à très basse fréquence, telles que les hautes cheminées ou les tours d'observation, des TMD de type pendulaire peuvent être fournis lorsque la force de rétablissement de la gravité fournit la rigidité nécessaire.

Où les amortisseurs de masse réglés font une différence mesurable

Ponts et pylônes

Les passerelles et les ponts routiers à longue portée sont sensibles au balancement latéral induit par les piétons et aux vibrations induites par le vent. Un TMD installé sous le pont ou à l'intérieur du pylône réduit l'accélération à des niveaux confortables et évite la fatigue des câbles et des articulations.

Structures hautes et élancées

Les cheminées, les tours de télévision et les tours d'observation subissent des pertes de vortex et des vibrations de vent traversier induites par des rafales. Un TMD au sommet ou à proximité du ventre du mode critique réduit l'amplitude et protège la coque structurelle.

Structures piétonnières

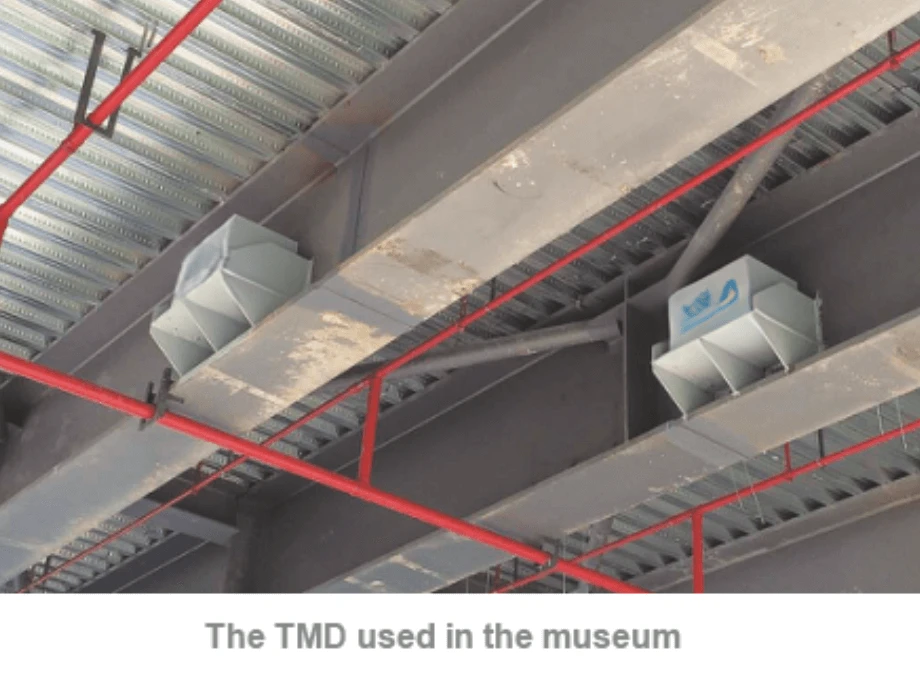

Les escaliers, les balcons d'auditorium et les passerelles excités par la marche, la course ou les mouvements rythmés de la foule peuvent être désaccordés avec un TMD. La masse, les ressorts et l'amortisseur sont souvent dissimulés sous la passerelle ou à l'intérieur d'un faux plafond.

Bâtiments industriels et plateformes d'équipements

Les ventilateurs, compresseurs, centrifugeuses et autres machines tournantes créent des vibrations stables à des fréquences connues. Le réglage d'un amortisseur en fonction de la vitesse de fonctionnement de l'équipement ou de la fréquence de résonance du sol empêche les vibrations de se propager aux zones adjacentes et réduit l'entretien des raccordements de canalisations et des armoires électriques.

Planchers de bâtiments à grandes portées ouvertes

Les sols des bureaux, des gymnases et des salles de concert à faible fréquence naturelle peuvent sembler rebondissants lorsque les foules bougent en rythme. Un TMD installé dans le vide du plafond ou sous le plancher surélevé atténue le mouvement sans altérer la disposition architecturale.

Questions fréquemment posées

Comment déterminer la bonne taille et le bon réglage pour un TMD ?

L'ingénieur en structure fournit les résultats de l'analyse modale : fréquences propres, formes modales et masses modales. Nous calculons ensuite la masse, la rigidité et l'amortissement à l'aide de formules de réglage établies. Si une campagne de mesures sur le terrain est nécessaire pour vérifier les fréquences telles que construites, nous pouvons prendre en charge ce processus et affiner le TMD avant la mise en service finale.

Un TMD peut-il fonctionner pour plusieurs modes de vibration ?

Un seul TMD est réglé sur une fréquence spécifique. Si plusieurs modes nécessitent un contrôle, plusieurs TMD peuvent être installés, chacun ciblant une fréquence différente. Alternativement, un réseau distribué de TMD plus petits peut couvrir une bande de fréquences plus large.

Un TMD nécessite-t-il un entretien ?

Les composants mécaniques tels que les ressorts et les roulements doivent être inspectés visuellement à intervalles réguliers, et la fréquence propre peut être vérifiée périodiquement à l'aide d'accéléromètres portables. Les éléments amortisseurs, en particulier s'il s'agit d'amortisseurs à fluide étanches, ne nécessitent généralement aucun entretien pendant leur durée de vie nominale. Nous fournissons un calendrier d’inspection à chaque livraison.

L'ajout d'un TMD affectera-t-il la charge statique du bâtiment ?

Oui, le TMD ajoute une charge morte concentrée égale à sa masse. L’ingénieur en structure doit en tenir compte dans la conception du plancher ou de la charpente. Nous fournissons des détails précis sur le poids, l'encombrement et les fixations dès le début du processus de conception afin qu'un renforcement local puisse être inclus si nécessaire.

Quel est le délai de livraison typique pour un TMD personnalisé ?

Les délais de livraison dépendent de la taille de la masse et du type d’amortisseur. À titre de référence, un TMD standard de 500 kg à 5 000 kg peut être construit et testé en dix à quatorze semaines. Les unités plus grandes ou celles nécessitant des tests de qualification approfondis peuvent prendre plus de temps, ce que nous confirmons au stade du devis.

Travailler avec Tianshun

Envoyez-nous vos données modales ou une description du problème de vibration, et un ingénieur d'application vous répondra dans un délai d'un jour ouvrable avec une configuration TMD préliminaire et une estimation des performances. Nous collaborons avec l'équipe de projet pour finaliser la géométrie des masses, la disposition des ressorts et le type d'amortissement afin que l'amortisseur s'adapte à l'espace disponible et réponde aux spécifications de performances. Les finitions personnalisées, les boîtiers résistants aux intempéries et les instruments de surveillance à distance font tous partie de notre offre standard.

Nos étapes de production sont communiquées ouvertement et nous fournissons un rapport de test final qui confirme les paramètres de réglage tels que construits. Après la livraison, nous restons disponibles pour une assistance à la mise en service et des conseils de maintenance à long terme.

Des amortisseurs de masse réglés qui se déplacent à contre-courant, calmant la structure sans avoir besoin d'un seul watt d'énergie externe.
