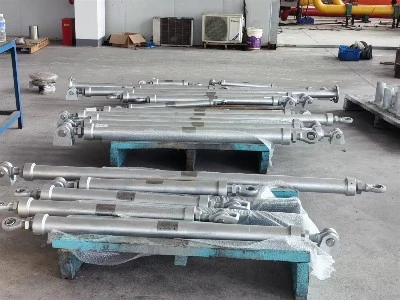

Jambes de force

Yangzhou Tianshun conçoit et fabrique des jambes de force pour les applications de production d'électricité, pétrochimiques, CVC, de construction navale et nucléaires. Depuis 2012, notre usine de Jiangsu, en Chine — 35 000 m² avec plus de 100 employés qualifiés — a fourni des dispositifs de retenue de canalisations pour des projets dans plus de 45 pays. Chaque jambe de force est construite selon un système de qualité certifié ISO 9001:2015 et expédiée avec la documentation de test et de matériaux nécessaire.

Une jambe de force limite le mouvement latéral d'un tuyau sans restreindre la dilatation thermique dans la direction axiale. En fonctionnement normal, il accepte un déplacement thermique lent le long du parcours de la canalisation. Lorsqu'une force latérale apparaît (du vent, de l'accélération sismique, des coups de bélier, des vibrations d'un équipement rotatif ou du mouvement des vagues sur une plate-forme marine), la jambe de force agit comme un élément rigide, maintenant le tuyau en position et transmettant la charge à la structure du bâtiment ou au support en acier. Cela protège les soudures des tuyaux, les brides et les équipements connectés contre les dommages dus à la fatigue et aux chocs.

Étant donné que le support peut être réglé à n'importe quel angle, il fonctionne sur des installations verticales, horizontales et inclinées. La possibilité d'ajuster sa longueur permet à l'équipe du chantier de l'adapter à l'espace tel que construit entre la fixation du tuyau et le point d'ancrage structurel, absorbant ainsi les tolérances que les dessins ne peuvent pas toujours prévoir.

Construction et principales caractéristiques

Corps en acier haute résistance

Le tube de jambe de force, les raccords d'extrémité et la quincaillerie sont fabriqués en acier au carbone ou en acier faiblement allié sélectionné pour la charge et la température spécifiées. Des certificats de matériaux standard accompagnent chaque lot, confirmant les propriétés mécaniques et la composition chimique. Pour les environnements corrosifs ou marins, des nuances d’acier inoxydable sont disponibles.

Longueur réglable pour une précision sur le terrain

Un mécanisme de réglage télescopique ou fileté permet de régler la jambe de force à la longueur exacte installée sur site. Les options de course de réglage typiques sont ±25 mm, ±50 mm et ±100 mm. Cette possibilité de réglage signifie que le support peut être installé sans découpe ni soudage, et compense le désalignement mineur entre le sabot de tuyau et la structure.

Plusieurs options de connexion d'extrémité

Pour s'adapter à différentes configurations de fixation de tuyaux et d'interfaces structurelles, la jambe de force peut être fournie avec des joints à rotule, des extrémités de chape ou des connexions à tige filetée. Les rotules permettent une rotation angulaire et empêchent l'introduction de moments de flexion dans le tube de jambe de force. Les extrémités de chape fournissent une connexion simple goupillée pour des installations simples. Nous fournissons le type d’extrémité qui correspond aux détails standard du projet.

Protection contre la corrosion pour une longue durée de vie

Le traitement de surface standard est la galvanisation à chaud, qui assure une couverture uniforme à l’intérieur et à l’extérieur du tube. Pour une protection améliorée, nous proposons des revêtements époxy à haut pouvoir garnissant, des systèmes époxy liés par fusion (FBE) et des systèmes de polyéthylène à trois couches (3PE). Le choix du revêtement est convenu en fonction des conditions atmosphériques du site et de la température de fonctionnement.

Conformité aux normes internationales

Les jambes de force stabilisatrices sont conçues et fabriquées conformément aux normes ASME B31.1 et B31.3 pour la tuyauterie de processus et de puissance, MSS SP-58 pour les supports de tuyauterie et aux normes GB/T. Lorsque les spécifications du projet nécessitent des codes alternatifs, nous examinons la compatibilité technique et fournissons selon la norme applicable.

Spécifications techniques

Les charges nominales supérieures à 480 kN et les déplacements non standard sont traités comme des commandes personnalisées. Notre équipe d'ingénierie vérifie la conception pour le cas de charge donné et fournit des dessins d'approbation avant la fabrication.

Accessoires en option

Pour répondre aux exigences spécifiques d’installation et de performances, les accessoires suivants peuvent être inclus :

Retenues dynamiques qui ajoutent une fonction de verrouillage sensible à la vitesse pour les charges d'impulsion occasionnelles

Isolateurs de vibrations à ressort combinés à la jambe de force pour amortir les vibrations haute fréquence dans les canalisations de petit diamètre

Bielles rigides pour les applications où aucun réglage de longueur n'est nécessaire et où un simple tirant est préférable

Revêtements anticorrosion améliorés tels que FBE et 3PE pour service enterré ou sous-marin

Ces accessoires sont intégrés en usine et l'ensemble complet est testé comme une seule unité avant expédition.

Contrôle qualité et documentation

Chaque jambe de force est vérifiée dimensionnellement et, le cas échéant, testée en charge pour confirmer la capacité spécifiée. Pour les applications dynamiques ou sismiques, nous fournissons des certificats d'essais et une traçabilité des matériaux jusqu'au numéro de chaleur. Les soudures sont examinées par du personnel qualifié au moyen de tests visuels et, si nécessaire, de ressuage.

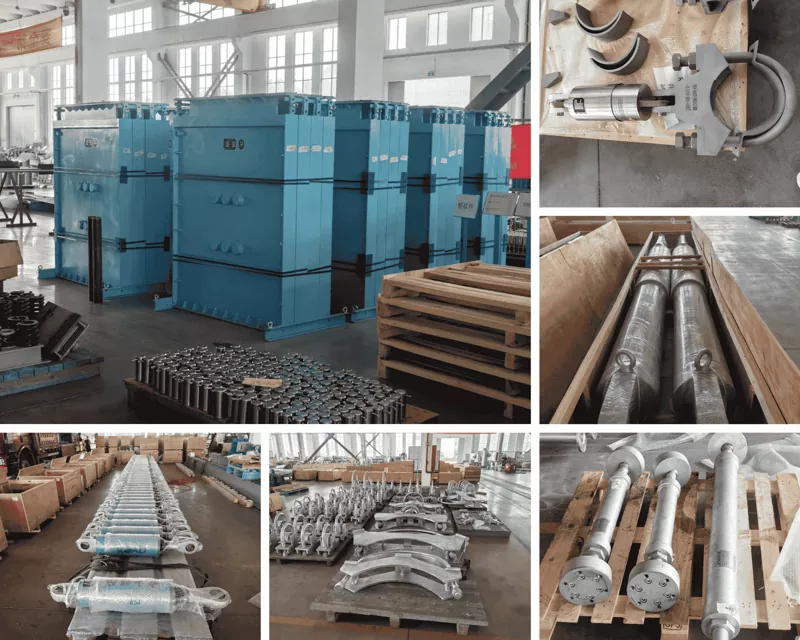

Nos procédures certifiées ISO 9001 contrôlent l'ensemble du processus, depuis l'inspection à la réception de l'acier et des matériaux de revêtement jusqu'à l'assemblage final et l'emballage. Plus de 70 % de nos commandes proviennent de clients fidèles qui font confiance à la performance de nos dispositifs de retenue de tuyauterie, projet après projet.

Où sont installées les jambes de force

Production d'énergie

Les principales conduites de vapeur et d'eau d'alimentation des centrales thermiques et nucléaires s'appuient sur des jambes de force pour restreindre les mouvements latéraux lors des coups de bélier et des événements sismiques sans restreindre la croissance thermique axiale.

Usines pétrochimiques et raffineries

Les supports de tuyaux dans les unités de traitement sont équipés de jambes de force stabilisatrices pour limiter l'oscillation due au vent, au souffle et aux vibrations de l'écoulement diphasique. Leur longueur réglable les rend pratiques pour une installation ultérieure dans des racks encombrés existants.

CVC et immeubles de grande hauteur

Les colonnes montantes d'eau glacée, les conduites d'eau des condenseurs et les colonnes de plomberie des immeubles de grande hauteur utilisent des jambes de force pour contrôler les mouvements latéraux induits par les cycles thermiques et le balancement du bâtiment. La finition galvanisée convient aux emplacements intérieurs et extérieurs exposés.

Construction navale et plateformes marines

La tuyauterie des navires et des plates-formes offshore est soumise au mouvement constant des vagues et des machines. Les jambes de force avec corps en acier inoxydable et revêtements hautement corrosifs maintiennent l'alignement et protègent les joints de tuyaux de la fatigue dans ces environnements agressifs.

Installations nucléaires

Les systèmes de tuyauterie liés à la sécurité utilisent des jambes de force conçues pour le cas du code nucléaire spécifique au projet, avec des ensembles complets de matériaux et de documentation de test.

Questions fréquemment posées

En quoi une jambe de force est-elle différente d'une jambe de force rigide ou d'un amortisseur ?

Une entretoise rigide bloque tous les mouvements, y compris la dilatation thermique, qui peuvent surcharger le tuyau. Un amortisseur hydraulique permet un mouvement thermique lent et se verrouille uniquement en cas de mouvement dynamique rapide. Une jambe de force assure une retenue latérale rigide dans un plan tout en permettant un déplacement thermique axial, ce qui la rend adaptée aux applications où la direction de la croissance thermique est connue et la charge latérale est prévisible.

Quelle limite de température s'applique à la jambe de force standard en acier au carbone ?

Les entretoises standard en acier au carbone avec finition galvanisée à chaud peuvent fonctionner jusqu'à environ 350 °C. Pour des températures plus élevées jusqu'à 550 °C, nous utilisons de l'acier allié et des revêtements haute température ou laissons la carrosserie sans revêtement. Les composants de connexion d'extrémité sont également sélectionnés pour s'adapter à la température élevée. Nous vous recommandons de partager la température réelle de la surface de vos tuyaux lors de la demande afin que le bon matériau soit choisi.

La jambe de force stabilisatrice peut-elle être installée dans n'importe quelle orientation ?

Oui. La jambe de force peut être montée verticalement, horizontalement ou inclinée. Les connexions d'extrémité à rotule s'adaptent au désalignement angulaire et la longueur réglable s'adapte aux tolérances du site dans n'importe quelle orientation. La seule exigence est que la structure aux deux extrémités puisse supporter la charge spécifiée.

La personnalisation est-elle disponible au-delà des gammes répertoriées ?

Nous fournissons régulièrement des jambes de force avec des charges supérieures à 480 kN, des courses de réglage non standard et des embouts spéciaux. Les commandes personnalisées sont traitées avec des dessins d'approbation et des calculs de conception fournis avant le début de la fabrication.

Quelle documentation accompagne un envoi ?

Chaque commande comprend des certificats d'essais de matériaux, des rapports dimensionnels, la conformité du traitement de surface et, si nécessaire, des enregistrements d'essais fonctionnels. Pour les applications nucléaires ou critiques pour la sécurité, nous fournissons une documentation complète de traçabilité et de conformité comme spécifié dans le bon de commande.

Quels sont vos délais de livraison habituels ?

Les jambes de force standard avec des spécifications communes peuvent être fabriquées en quatre à cinq semaines. Des charges plus importantes, des aciers alliés et des revêtements spéciaux peuvent prolonger le délai. Nous confirmons la date de livraison exacte au moment de l’offre et maintenons une planification de production transparente tout au long.

Travailler avec Tianshun

Lorsque vous nous contactez au sujet d'un besoin de jambe de force, un responsable de compte dédié possédant des connaissances en ingénierie produit vous répond dans les 24 heures. Notre équipe examine vos données de charge, votre température de fonctionnement, la taille des tuyaux et vos préférences de connexion d'extrémité pour proposer une configuration adaptée à la fois à la conception et au site. Les longueurs personnalisées, les revêtements spéciaux et les packages de documentation font partie de notre approvisionnement quotidien, sans exception.

Après la livraison, nous restons disponibles pour des conseils d'installation et une assistance post-installation. La confiance à long terme de nos clients, reflétée par un taux de fidélité supérieur à 70 %, confirme que nos jambes de force fonctionnent comme prévu au fil des années de service.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Installation de 35 000 m², Jiangsu, Chine – exportant vers plus de 45 pays.

Des jambes de force qui maintiennent le tuyau latéralement tout en le laissant respirer axialement.
