Dans de nombreux sites industriels, des équipements, passages, groupes de vannes ou autres obstacles existent sous les canalisations, rendant impossible l'installation de supports au sol. Pendant ce temps, certains pipelines de grand diamètre subissent des déplacements thermiques supérieurs à 100 mm, et les fluctuations de charge des supports à ressorts variables ordinaires entraîneront un dépassement des limites autorisées par la contrainte du pipeline.

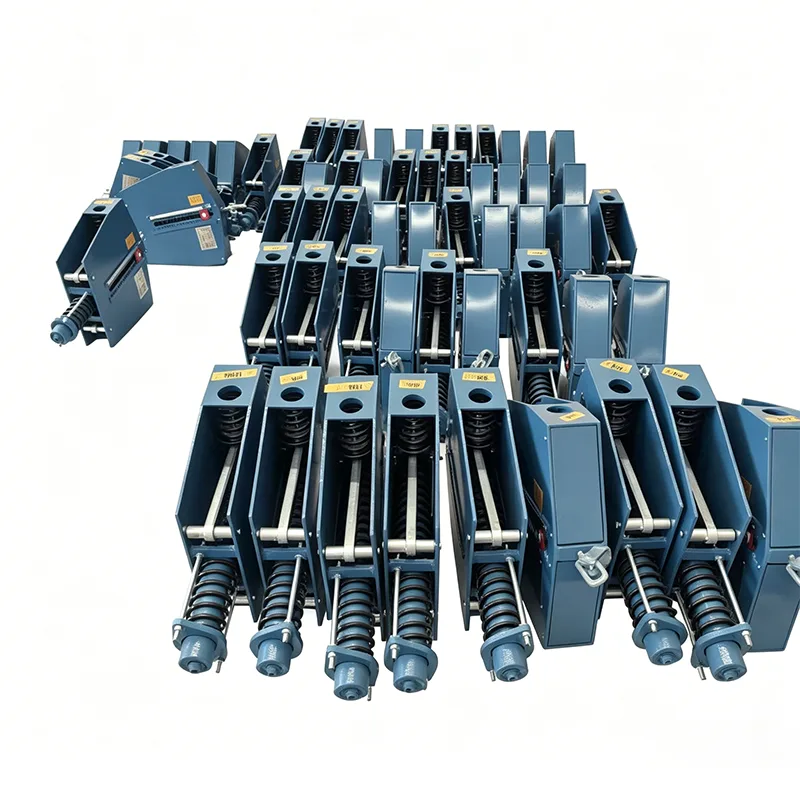

Le support à ressort constant suspendu résout parfaitement ce défi industriel. Il est installé par suspension à des structures aériennes en acier, n'occupant aucun espace sous les pipelines, tout en délivrant une force de support constante avec un taux de fluctuation de ≤ 5 % sur toute la course.
| Tableau des spécifications des cintres à ressort constant | Exemple |
| Modèle / Série | PH, LH, CA, CS, TH |
| Capacité de charge (fonctionnement) | 0,1 kN - 500 kN |
| Voyage total | 50 mm, 100 mm, 200 mm, 400 mm |
| Voyage réel | Jusqu'à 600 mm |
| Écart de charge (tolérance) | ±5 % (Standard) / ±3 % (Haute Préc.) |
| Position d'installation | Horizontale/Verticale |
| Finition du boîtier | Galvanisé à chaud / époxy |
| Température de fonctionnement. | -20°C à +80°C (ambiante) |
| Matériau de la bobine de ressort | 60Si2Mn / 50CrVA |
| Plage de réglage de la charge | ±10 % (réglage sur site) |
Les deux méthodes d'installation ont leurs scénarios applicables respectifs pour différentes conditions de site, et les supports à ressorts constants suspendus offrent des avantages irremplaçables dans les environnements à espace limité :
|
Dimension de comparaison |
Support à ressort constant suspendu |
Support à ressort constant monté au sol |
|
Emplacement d'installation |
Sous les structures aériennes en acier / poutres en béton |
Plateformes hors sol / équipements |
|
Occupation de l’espace sous le pipeline |
Aucun |
Occupation complète |
|
Difficulté d'installation |
Moyen (nécessite un fonctionnement à haute altitude) |
Faible |
|
Chemin de transfert de charge |
Pipeline → Support → Structure aérienne |
Pipeline → Support → Fondation au sol |
|
Scénarios applicables |
Pipelines avec obstacles en dessous, pipelines surélevés |
Pipelines avec suffisamment d'espace en dessous |
|
Capacité de charge maximale |
1 200 kN |
2000 kN |
|
Déplacement maximal |
400mm |
600 mm |
Basés sur la conception générale des supports à ressorts constants, les supports à ressorts constants suspendus ont fait l'objet d'optimisations ciblées pour les caractéristiques de contrainte de l'installation de la suspension :
▶ Cosses de levage intégrales forgées : les oreilles de levage supérieures adoptent une technologie de forgeage monolithique sans défauts de soudure, atteignant un facteur de sécurité de 2,5 fois.
▶ Dispositif de limitation anti-oscillation : équipé de structures de limitation transversales pour empêcher une oscillation excessive du pipeline pendant le fonctionnement.
▶ Ensemble de tiges de suspension réglables : tiges de suspension réglables standard de 1 à 3 m pour s'adapter à différentes hauteurs d'installation.
▶ Conception de protection contre les chutes : des mécanismes de sécurité doubles sont installés à tous les points de connexion pour éviter les chutes à haute altitude.
▶ Indicateur visuel de déplacement : des plaques à grande échelle sont montées sur le côté pour faciliter l'observation de l'état de fonctionnement par le personnel au sol.
Cinq séries standard de supports à ressorts constants suspendus sont disponibles pour couvrir la plupart des exigences des applications industrielles :
|
Série de modèles |
Plage de charge nominale (kN) |
Plage de déplacement nominal (mm) |
Plage de température de fonctionnement (℃) |
Longueur de tige de suspension standard (m) |
Poids unitaire maximum (kg) |
|
HCS-50 |
1 à 50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50-100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100-200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200 à 500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500-1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Tous les produits sont conformes aux normes GB/T 17116.2, ANSI/ASME B31.1 et API RP 551.
Les indicateurs de performance clés des supports à ressorts constants suspendus dépassent tous les exigences des normes nationales. Toutes les données proviennent des dossiers d'inspection 100% complets de notre laboratoire accrédité CNAS :
|
Indicateur de performance |
Exigence de la norme nationale |
Valeur mesurée de Tianshun |
|
Taux de fluctuation de charge |
≤5% |
≤4% |
|
Résistance à la traction des oreilles de levage |
1,5 fois la charge nominale |
2,5 fois la charge nominale |
|
Tests non destructifs de soudure |
20 % d'échantillonnage |
Inspection complète à 100 % |
|
Vie en fatigue |
≥100 000 cycles |
≥150 000 cycles |
|
Précision de réglage de la tige de suspension |
±10mm |
±5mm |
Pour garantir la sécurité absolue des produits installés à haute altitude, nous attribuons un code d'identification de produit unique à chaque support à ressort constant suspendu, permettant une traçabilité complète du cycle de vie :
▶ Traçabilité des matières premières : chaque lot d'acier est accompagné du certificat d'essai d'usine (MTC) original, et les résultats de l'analyse spectrale sont liés au code d'identification.
▶ Enregistrements des processus de production : les opérateurs et les horodatages de tous les processus critiques (soudage, traitement thermique, assemblage) sont entièrement documentés.
▶ Archivage des rapports d'inspection : tous les rapports d'inspection sont convertis en fichiers électroniques et peuvent être interrogés en ligne via le code d'identification.
▶ Marquage d'usine : le code d'identification unique, la date de production et le numéro d'inspecteur sont gravés sur la plaque signalétique du produit.
▶ Suivi après-vente : les informations sur l'installation et le fonctionnement du produit sont saisies de manière synchrone dans le système, fournissant une assistance technique à vie.
Les supports à ressorts constants suspendus ont été appliqués avec succès dans plus de 320 projets industriels dans le monde, avec des livraisons cumulées dépassant 180 000 unités. Les scénarios typiques incluent :
▶ Sections à haute altitude des canalisations principales de vapeur et de vapeur de réchauffage dans les centrales électriques
▶ Conduites de traitement surélevées dans les zones d'usines de raffinage de pétrole
▶ Conduites de réservoir dans les terminaux de réception de GNL
▶ Tronçons suspendus de conduites d'air chaud de hauts fourneaux dans des aciéries
▶ Conduites à vapeur surélevées traversant des rivières et des routes dans les villes
▶ Conduites de grand diamètre dans les îlots conventionnels des centrales nucléaires
Nous pouvons fournir des copies des contrats de projet antérieurs, des rapports d'acceptation des propriétaires et des photos d'exploitation sur site comme preuve de nos capacités.
En réponse aux exigences particulières de l’installation de supports suspendus en haute altitude, nous proposons des services exclusifs :
▶ Conception gratuite du nœud d'installation et calcul de la charge
▶ Envoi d'ingénieurs d'exploitation certifiés à haute altitude pour des conseils d'installation sur site
▶ Fourniture d'outils d'installation dédiés et d'équipements de protection de sécurité
▶ Période de garantie de 18 mois, 6 mois de plus que la norme de l'industrie
▶ Services d'inspection réguliers pour garantir un fonctionnement sûr à long terme des produits
Q : Que faire si la hauteur d'installation est insuffisante ?
R : Nous pouvons personnaliser les versions de tiges de suspension courtes en fonction de la hauteur réelle du site, ou fournir des solutions d'installation intégrées de premier ordre pour maximiser les économies d'espace d'installation.
Q : Comment ajuster la charge de support depuis le sol ?
R : Tous les modèles sont équipés de dispositifs réglables au sol. Le réglage précis de la charge peut être effectué depuis le sol à l'aide d'une clé allongée dédiée, éliminant ainsi le besoin d'opérations à haute altitude.
Q : Comment les produits sont-ils protégés pendant le transport ?
R : Nous utilisons des caisses en bois personnalisées avec des matériaux de rembourrage internes et des dispositifs de fixation pour éviter la déformation du mécanisme de bielle pendant le transport. Un dispositif de verrouillage de transport est également inclus pour garantir que les produits arrivent sur le site en parfait état.
